마찰교반용접(FSW)은 현대 경량 제조에서 가장 중요한 접합 기술 중 하나로 빠르게 자리 잡았습니다. 고체 용접 공정인 마찰교반용접은 용융 관련 결함을 제거하고 뒤틀림을 크게 줄이며 반복성이 높은 고강도 접합을 제공합니다. 특히 알루미늄 및 기타 경량 합금의 경우 더욱 그렇습니다. 이러한 장점으로 인해 마찰 교반 용접기는 에서 선호되는 솔루션이 되었습니다 . 전기 자동차(EV) 제조, 항공우주 구조, 철도 운송 및 해양 응용 분야 치수 정확도, 구조적 무결성 및 생산 효율성이 중요한
산업이 전기화, 경량화 및 자동화를 향해 가속화됨에 따라 제조업체는 더 이상 여부 를 묻지 않고 FSW 도입 방법을 묻습니다. 이를 올바르게 구현하는 올바른 FSW 솔루션을 선택하려면 적용 요구 사항, 재료 거동, 기계 구조, 프로세스 힘, 툴링 옵션 및 장기 투자 수익에 대한 명확한 이해가 필요합니다. 부적절한 기계 선택은 숨겨진 품질 위험, 과도한 고정 비용 또는 활용도 낮은 용량으로 이어질 수 있으므로 구조화된 애플리케이션 중심 선택 접근 방식이 필수적입니다.
이 포괄적인 가이드는 그러한 결정 프로세스를 지원하도록 설계되었습니다. 다음과 같은 주요 섹션을 다룹니다.
마찰교반용접(FSW) 은 고체 접합 공정으로 용접 중에 모재가 절대 녹지 않습니다. 전기 아크나 충진재에 의존하는 대신 FSW는 회전하는 비소모성 도구를 사용하여 마찰열을 발생시키고 접합선을 따라 재료를 기계적으로 휘젓습니다. 이러한 열과 압력의 제어된 조합을 통해 재료가 부드러워지고 흐르게 되어 도구 뒤에 굳어지면서 강력한 단조 결합이 형성됩니다.
공정은 재료의 녹는점 이하에서 진행되기 때문에 마찰 교반 용접은 융합 용접에서 흔히 볼 수 있는 많은 결함을 방지합니다. 응고 단계가 없으므로 다공성, 열간 균열 및 수축 관련 문제가 크게 줄어듭니다. 결과 용접은 일반적으로 우수한 기계적 성능과 매우 낮은 왜곡을 갖춘 미세하고 균일한 미세 구조를 나타냅니다.
전통적인 용접 방법과 비교하여 FSW는 생산 환경에서 몇 가지 실질적인 이점을 제공합니다. 여기에는 열 입력 감소, 치수 안정성 개선, 필러 와이어나 보호 가스 불필요, 반복성이 높은 용접 품질 등이 포함됩니다. 알루미늄 및 기타 경량 합금을 사용하는 제조업체의 경우 이러한 이점은 공정 신뢰성 향상과 전체 생산 비용 절감으로 직접적으로 이어집니다.
MIG, TIG 또는 레이저 용접에서 마찰 교반 용접으로 전환하면 생산 사고방식이 용융 용접 풀 관리에서 힘, 동작 및 재료 흐름 제어로 변경됩니다. FSW는 아크 안정성과 소모품에 초점을 맞추는 대신 일관된 결과를 얻기 위해 기계 강성, 축방향 힘 제어 및 도구 형상을 강조합니다.
아래 표에는 FSW와 일반적인 융합 용접 공정 간의 주요 생산 수준 차이점이 강조되어 있습니다.
| 측면 | 마찰교반용접(FSW) | MIG/TIG/레이저 용접 |
|---|---|---|
| 입열량 | 낮고 통제됨 | 높고 현지화됨 |
| 열 영향부(HAZ) | 작은 | 더 크게 |
| 왜곡 | 최소 | 보통에서 높음 |
| 전형적인 결함 | 드물고 응고 결함 없음 | 다공성, 균열, 융합 부족 |
| 소모품 | 없음 | 필러 와이어 및 차폐 가스 |
| 자동화 준비 | 매우 높음 | 공정에 따라 다름 |
마찰 교반 용접은 긴 알루미늄 용접 이음새, 왜곡에 민감한 어셈블리, 자동화된 대량 생산과 같은 응용 분야에서 확실히 탁월한 성능을 발휘합니다. 일반적인 예로는 일관성과 치수 제어가 중요한 EV 배터리 트레이, 냉각판, 항공우주 패널 및 대형 구조 돌출부가 있습니다.
전통적인 용접 공정은 특정 상황에서 여전히 유용합니다. 매우 얇은 재료, 도구 접근이 어려운 접합부 또는 국부적인 수리가 필요한 응용 분야는 TIG, MIG 또는 레이저 용접에 더 적합할 수 있습니다. 이러한 차이점을 이해하면 제조업체가 각 애플리케이션에 가장 적합한 접합 방법을 선택하는 데 도움이 됩니다.
마찰교반용접은 1991년 영국의 The Welding Institute(TWI)에서 알루미늄 용접의 오랜 과제에 대한 해결책으로 발명되었습니다. 당시 금속을 녹이지 않고 접합한다는 개념은 기존 용접 방식에서 상당한 변화를 가져왔습니다.
발명 이후 FSW는 실험실 규모의 실험에서 산업 생산으로 점차 전환되었습니다. 항공우주 및 철도 제조 분야의 초기 채택을 통해 이 공정은 기존 융합 용접 방법보다 더 강한 조인트, 더 낮은 왜곡 및 더 나은 반복성을 제공할 수 있음이 입증되었습니다.
시간이 지남에 따라 기계 설계 및 제어 기술의 발전으로 FSW 기계의 상용화가 더욱 확대되었습니다. 주요 개발에는 고강성 기계 구조, 폐쇄 루프 힘 제어, 향상된 스핀들 시스템, 실시간 프로세스 모니터링 및 고급 툴링 재료가 포함됩니다. 이러한 혁신으로 인해 마찰교반용접은 여러 산업 분야에서 안정적이고 확장 가능한 제조 기술이 되었습니다.
클램핑 및 백킹 지지대

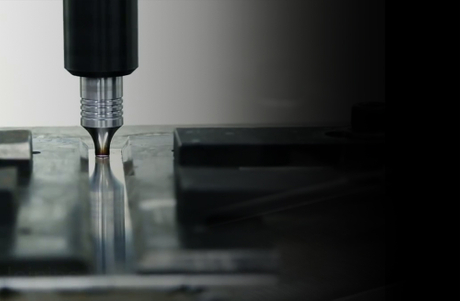

작업물은 백킹 앤빌에 단단히 고정되어 용접 중 움직임을 방지합니다. 마찰 교반 용접은 용접 품질을 유지하기 위해 완전히 지원되어야 하는 상당한 축 방향 힘을 생성하므로 적절한 고정이 필수적입니다.
플런지 및 드웰 단계
회전 도구는 접합선에 들어가 잠시 동안 제자리에 고정되어 마찰열을 생성합니다. 이 체류 기간은 재료를 녹이지 않고 부드럽게 만들어 소성 변형에 대비합니다.
접합부를 따라 횡단 용접
재료가 적절한 온도에 도달하면 공구가 접합부를 따라 이동합니다. 회전 핀은 연화된 재료를 휘젓고 혼합하는 반면 숄더는 단조 압력을 가하여 조인트를 고체 용접으로 통합합니다.
공구 후퇴 및 출구 구멍 관리
용접이 끝나면 공구가 후퇴되어 작은 출구 구멍이 남습니다. 부품 설계 및 품질 요구 사항에 따라 이 기능은 런오프 탭, 조인트 설계 조정 또는 접이식 핀 시스템과 같은 특수 도구를 통해 관리할 수 있습니다.
모든 마찰 교반 용접 기계의 중심에는 FSW 도구 가 있습니다. 열 발생, 재료 흐름 및 최종 용접 품질을 직접 제어하는 비소모성 구성 요소 인 융합 용접 토치와 달리 FSW 공구는 공작물과 물리적으로 상호 작용하므로 설계가 공정 안정성과 결함 형성에 큰 영향을 미칩니다.
어깨 는 마찰열의 대부분을 생성하는 동시에 그 아래에 연화된 물질을 포함하는 역할을 합니다. 잘 설계된 숄더는 재료 배출을 방지하고 표면 마감을 개선하며 용접 전체에 걸쳐 일관된 단조 압력을 보장하는 데 도움이 됩니다. 나선형 또는 스크롤 숄더 설계는 특히 긴 알루미늄 용접에서 재료를 용접 중심으로 다시 유도하여 플래시를 줄이고 표면 외관을 개선하기 때문에 일반적으로 사용됩니다.
핀 이나 프로브는 접합선까지 연장되어 실제 교반 작업을 수행합니다. 회전하면서 핀은 가소화된 재료를 혼합하고 공구의 앞쪽 가장자리에서 뒤쪽 가장자리로 운반하여 고체 결합을 생성합니다. 핀 길이는 침투 깊이를 직접 제어하는 반면, 핀 직경과 프로파일은 자재 흐름 패턴과 터널 보이드 또는 압밀 부족과 같은 내부 결함 가능성에 영향을 미칩니다.
다양한 도구 형상이 선택됩니다. 재료 유형, 두께 및 조인트 디자인에 따라 예를 들어, 원통형 핀은 범용 알루미늄 용접에 자주 사용되는 반면, 나사형 또는 테이퍼형 핀은 두꺼운 부분의 혼합을 향상시킵니다. 잘못된 공구 형상 선택으로 인해 기계 매개변수가 올바른 것처럼 보이더라도 표면 결함, 과도한 플래시 또는 숨겨진 내부 결함이 발생할 수 있습니다.
도구가 용접 작업을 수행하는 동안 전체 용접 품질은 마찰교반용접 기계 자체의 성능 에 크게 좌우됩니다 . 가장 결정적인 요소 중 하나는 축 방향 힘 제어 (때때로 Z축 힘 조절이라고도 함)입니다. 안정적이고 제어된 다운포스를 유지하면 특히 표면 변형이 있는 주조 부품이나 부품을 작업할 때 일관된 재료 통합이 보장됩니다.
의 정확한 제어 스핀들 속도와 이송 속도 도 똑같이 중요합니다. 스핀들 속도는 열 입력을 제어하는 반면, 이동 속도는 조인트의 특정 부분에 열이 적용되는 시간을 결정합니다. 이 두 매개변수 사이의 균형은 입자 구조, 표면 외관 및 기계적 성능에 직접적인 영향을 미칩니다. 안정적이고 동기화된 제어는 과열, 과열 및 일관되지 않은 용접 프로파일을 방지합니다.
구조적 강성 은 종종 과소평가되는 또 다른 중요한 요소입니다. 마찰교반용접은 높은 공정력을 발생시키며, 기계 프레임의 모든 편향은 플런지 깊이의 변화, 불균일한 단조 압력 및 공구 수명 단축으로 이어질 수 있습니다. 견고한 기계 구조는 치수 정확도를 유지하고 내부 용접 결함의 위험을 최소화하는 데 도움이 됩니다.
품질이 중요한 애플리케이션의 경우 온도 모니터링, 데이터 로깅 및 실시간 피드백 시스템이 점점 더 중요한 역할을 합니다. 제조업체는 공구 온도, 축력 및 토크와 같은 프로세스 변수를 추적함으로써 더 나은 프로세스 가시성을 확보하고 추적성을 활성화하며 항공우주 및 EV 제조와 같은 산업의 자격 요구 사항을 지원합니다.
마지막으로, 고정 및 클램핑 시스템은 용접 시스템에서 필수적이지만 종종 간과되는 부분입니다. FSW는 높은 축방향 힘에 의존하기 때문에 공작물은 들어올려지거나 움직이지 않도록 지지대에 단단히 고정되어야 합니다. 부적절한 고정 장치는 기계나 툴링의 발전 여부에 관계없이 용접 품질을 저하시킬 수 있습니다.
전용 마찰 교반 용접 기계는 제공하도록 설계된 특수 목적 시스템입니다 최대 강성과 높은 축력을 . 이 기계는 FSW용으로 특별히 설계되었으며 용접 품질, 반복성 및 처리량을 타협할 수 없는 생산 환경에서 일반적으로 사용됩니다. 견고한 구조 덕분에 안정적인 공정 제어를 통해 더 두꺼운 부분과 고강도 알루미늄 합금을 처리할 수 있습니다.
이 유형의 FSW 기계는 와 관련된 응용 분야에 가장 적합합니다 . 두꺼운 재료, 까다로운 품질 표준 및 항공 우주 패널 또는 구조용 EV 구성 요소와 같은 지속적인 생산주기 주요 단점은 더 큰 설치 공간과 더 전문화된 역할입니다. 이러한 시스템은 일반적으로 매우 복잡한 3D 형상보다는 선형 또는 평면 용접 경로에 최적화되어 있습니다.
갠트리형 마찰 교반 용접 기계는 고정된 공작물 위로 움직이는 크고 견고한 프레임 주위에 제작되었습니다. 이러한 구성은 에 이상적이며 긴 용접 이음새와 대형 부품 , 확장된 거리에서 일관된 힘과 정렬을 유지하는 것이 중요합니다.
이 기계는 에 널리 사용됩니다 EV 배터리 트레이, 섀시 구성 요소 및 대형 알루미늄 패널 . 이는 갠트리 구조가 많은 대형 EV 제조 라인을 지배하는 이유를 설명합니다. 강성을 유지하면서 무거운 고정 장치와 대규모 작업 범위를 지지하는 능력은 고정밀, 대규모 응용 분야에서 확실한 이점을 제공합니다.
로봇식 마찰 교반 용접 시스템은 FSW 툴링과 다축 산업용 로봇을 결합하여 복잡한 3D 용접 경로와 재구성 가능한 생산 라인 에 탁월한 유연성을 제공합니다 . 부품의 모양이 다양하거나 단일 평면에서 용접을 수행할 수 없는 경우 특히 유용합니다.
절충점은 전용 또는 갠트리 기계에 비해 강성이 감소하는 형태로 나타납니다. 이는 로봇의 힘 능력과 구조적 지지에 따라 달성 가능한 두께와 정확도를 제한할 수 있습니다. 결과적으로 로봇식 FSW는 일반적으로 유연성과 도달 범위가 최대 용접력보다 중요한 얇은 재료 및 응용 분야에 선택됩니다.

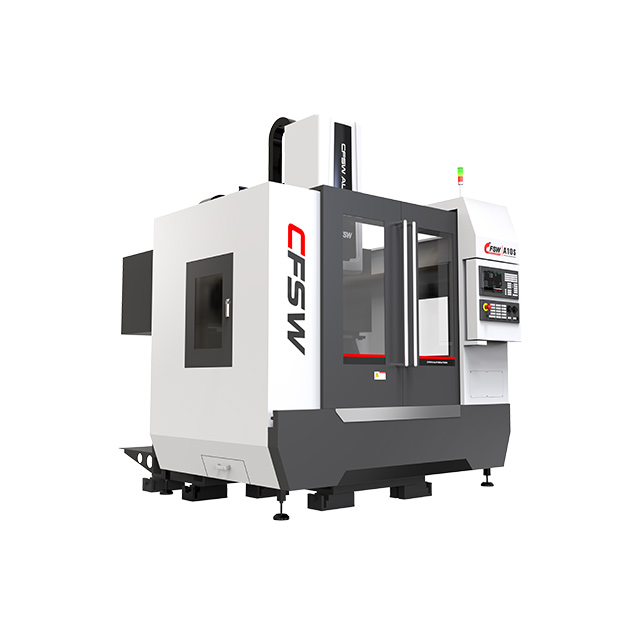

기존 CNC 기계와의 통합을 위해 설계된 FSW 헤드는 특히 R&D, 프로토타입 제작 및 중소 규모 생산을 위한 마찰 교반 용접에 대한 실용적인 진입점을 제공할 수 있습니다.
이 접근 방식은 상대적으로 얇은 알루미늄 단면과 짧은 용접 길이에 가장 적합하며, 여기서 공정력은 CNC 플랫폼의 구조적 한계 내에 유지됩니다. 성능은 CNC 모델에 따라 크게 달라지는 기계의 강성, 스핀들 토크 및 사용 가능한 축력에 따라 크게 달라집니다.
하지만 CNC 통합 FSW 솔루션은 유연성과 빠른 배포를 제공 EV 배터리 트레이, 대형 패널 또는 두꺼운 다이캐스트 알루미늄 부품과 같이 높은 축력, 긴 연속 용접 또는 생산 등급 안정성이 필요한 응용 분야에서 전용 또는 갠트리 유형 FSW 기계를 대체하지 않습니다.
소형 및 초소형 마찰교반용접기는 공간이 제한적이거나 부품이 작은 상황을 위해 설계되었습니다. 이러한 시스템은 에 일반적으로 사용됩니다 . 프로토타입 제작, 실험실 작업 및 소형 EV 구성 요소 실물 크기 장비가 실용적이지 않은
작은 크기에도 불구하고 소형 기계는 고품질 FSW에 필요한 제어된 힘과 동작을 제공하므로 공간이 제한된 작업장에서 개발 작업이나 소량 생산에 유용한 솔루션입니다.
다중 스테이션 마찰 교반 용접 시스템은 대량 제조 환경을 위해 구축되었습니다. 병렬 처리를 통해 생산성이 향상되는 여러 부품을 스테이션 전체에서 동시에 또는 순차적으로 용접할 수 있도록 함으로써 이러한 시스템은 처리량을 크게 향상시킵니다.
이는 에 자주 사용됩니다 . 배터리 팩 구성 요소 및 긴 알루미늄 부품 규모에 따라 일관된 품질을 유지해야 하는 EV 제조의 다중 스테이션 구성은 일반적으로 효율성을 극대화하기 위해 자동화된 생산 라인에 통합됩니다.
| 기계 유형 | 일반 기능 | 2D/3D 용접 | 정확도(일반) | 이상적인 용도 |
|---|---|---|---|---|
| 전용 FSW 머신 | 높은 힘, 두꺼운 단면 | 2D | 높은 | 항공우주 구조물, 두꺼운 알루미늄, 대량 생산 |
| 갠트리 FSW 기계 | 긴 솔기, 대형 패널 | 2D | 높은 | EV 배터리 트레이, 섀시, 대형 패널 |
| 로봇식 FSW 시스템 | 유연하고 복잡한 경로 | 3D | 보통의 | 복잡한 형상, 재구성 가능한 라인 |
| CNC + FSW 헤드 | 얇은 부분부터 중간 부분까지 | 2D | 높은 | R&D, 프로토타입 제작, 하이브리드 가공 |
| 소형 FSW 기계 | 작은 부품, 제한된 공간 | 2D | 높은 | 소형 EV 부품, 연구실용 |
| 멀티스테이션 FSW 시스템 | 병렬 높은 처리량 | 2D | 높은 | 배터리 팩, 긴 부품 |
전기 자동차 제조는 의 가장 빠르게 성장하는 응용 분야입니다 . 마찰교반용접 경량 구조, 높은 치수 정확도 및 누출 방지 접합에 대한 요구로 인해 현재 가장 일반적인 용도 중 하나는 배터리 냉각판 입니다. 평탄도, 내부 채널 무결성 및 반복성이 중요한 FSW는 수냉식 시스템에서 뒤틀림을 최소화하고 누출 위험을 줄이는 매끄럽고 완전히 통합된 솔기를 생성합니다.
배터리 트레이와 인클로저는 또 다른 주요 응용 분야입니다. 이러한 구성 요소는 알루미늄 패널에 길고 연속적인 용접이 필요한 경우가 많으며, 기존 용접에서는 과도한 변형이 발생합니다. 마찰교반용접을 통해 제조업체는 엄격한 공차를 유지하면서 높은 구조적 강도를 달성할 수 있어 대형 EV 배터리 시스템에 매우 적합합니다.
FSW는 에도 널리 사용됩니다 . 대형 다이캐스트 EV 구조물 , 특히 Al-Si 합금 이러한 주물은 두께와 표면 상태가 다양할 수 있으므로 제어된 힘과 안정적인 열 입력이 필수적입니다. 또한 열 교환기와 열 관리 부품은 충전재 없이 깨끗하고 결함 없는 접합부를 생성하는 FSW의 능력을 활용합니다.
처리량이 많은 EV 생산 라인에서는 듀얼 헤드 또는 멀티 헤드 FSW 구성을 사용하여 열 입력의 균형을 맞추거나 여러 심을 동시에 용접할 수 있습니다. 이 접근 방식은 특히 대형 배터리 구성 요소에서 사이클 시간과 열 대칭성을 개선할 수 있습니다.
EV 플랫폼 외부에서 자동차 차체 구조, 서브프레임 및 충돌 관련 알루미늄 부품 에 마찰 교반 용접이 점점 더 많이 적용되고 있습니다 . 이러한 부품은 높은 접합 강도와 일관된 품질을 요구하며, 특히 가변성을 용인할 수 없는 안전이 중요한 영역에서는 더욱 그렇습니다.
결합하면 주조 알루미늄 부품을 재료의 이질성과 실리콘 함량으로 인해 고유한 문제가 발생합니다. FSW는 안정적인 결과를 위해서는 적절한 도구 재료와 힘 제어가 필수적이지만 응고 결함을 방지하여 이러한 문제 중 많은 부분을 해결합니다.
눈에 보이는 외부 부품의 경우 출구 구멍 관리가 중요한 고려 사항이 됩니다. 제조업체는 후처리를 최소화하고 표면 외관을 유지하기 위해 공동 설계 전략, 런오프 탭 또는 개폐식 핀 시스템과 같은 고급 도구를 사용하는 경우가 많습니다.
항공우주 및 방위산업 제조에서 마찰교반용접은 으로 인해 높이 평가됩니다 뛰어난 접합 무결성과 반복성 . 일반적인 응용 분야에는 긴 용접 이음새가 엄격한 기계적 및 피로 요구 사항을 충족해야 하는 동체 패널, 날개 구조, 탱크 또는 압력 용기가 포함됩니다 .
FSW는 특히 에 매우 적합합니다 . 2xxx 및 7xxx 시리즈와 같은 고강도 알루미늄 합금 융합 용접 시 균열이 발생하기 쉬운 이 공정은 융점 이하에서 작동하기 때문에 재료 특성을 보존하고 미세한 용접 영역을 생성합니다.
이들 산업은 또한 에 의해 크게 좌우됩니다 규정 준수 및 자격 요건 . 프로세스 모니터링, 데이터 로깅 및 추적성은 필수인 경우가 많으며 FSW 기계는 일반적으로 엄격한 검사 및 인증 워크플로우를 지원하는 품질 시스템에 통합됩니다.
철도 및 운송 응용 분야에는 대형 알루미늄 패널의 긴 선형 용접이 포함되는 경우가 많습니다. 기차 객차의 바닥 및 측벽과 같은 마찰 교반 용접은 매끄럽고 균일한 이음새를 제공하여 재작업 및 용접 후 마무리 작업의 필요성을 줄여줍니다.
FSW를 통해 달성된 낮은 왜곡은 긴 용접 길이에 걸쳐 치수 정확성을 유지하는 데 도움이 되며, 이는 모듈식 조립 및 일관된 차량 형상에 특히 중요합니다. 이로 인해 이 공정은 고속철도 및 도시 대중교통 제조 모두에 적합합니다.
해양 및 조선 환경에서는 에 마찰교반용접이 사용됩니다 내식성 알루미늄 합금으로 제작된 선체 및 데크 패널 . 대형 패널은 조립 중에 정확하게 맞아야 하기 때문에 왜곡 제어는 주요 가치 동인입니다.
FSW의 고체 특성은 잔류 응력을 최소화하고 가혹한 해양 조건에서 장기적인 구조 성능을 향상시킵니다. 일관된 기계적 특성을 지닌 깔끔한 용접을 생성하는 능력은 상업용 및 특수 선박 모두에 매력적입니다.
산업 및 에너지 부문 전반에 걸쳐 마찰 교반 용접은 에 일반적으로 적용됩니다 . 방열판, 냉각판 및 전력 인클로저 열 성능과 접합 신뢰성이 중요한 어떤 경우에는 신중하게 제어되는 FSW 프로세스를 사용하여 구리 버스바와 하이브리드 알루미늄-구리 어셈블리가 결합됩니다.
이 공정은 에도 사용됩니다 . 대형 알루미늄 프레임 및 구조 조립 일관된 용접 품질과 왜곡 감소로 인해 다운스트림 가공 및 조립이 단순화되는 산업 장비의
마찰 교반 용접의 새로운 응용 분야에는 건축 및 건축 구조가 포함됩니다. 대형 알루미늄 압출재, 교량 섹션 및 외관 요소와 같은 이러한 프로젝트는 장거리에 걸쳐 강력하고 시각적으로 깨끗한 접합부를 생성하는 프로세스 능력의 이점을 얻습니다.
FSW는 또한 에 주목을 받고 있습니다 . 이종 재료 결합 특히 전기 또는 열 인터페이스가 필요한 기능 어셈블리의 도구 위치와 프로세스 매개변수를 주의 깊게 관리함으로써 제조업체는 안정적인 성능을 유지하면서 매우 다양한 특성을 가진 재료를 결합할 수 있습니다.
알루미늄은 사용하여 가장 널리 용접되는 재료로 , 사실상 마찰교반용접을 전체 범위를 포괄합니다 1xxx에서 7xxx 시리즈 합금까지 . FSW의 주요 장점 중 하나는 고강도 알루미늄 등급, 특히 2xxx 및 7xxx 합금을 접합할 수 있다는 것입니다. 용융 용접 시 열간 균열과 다공성이 발생하기 쉬운 FSW는 녹는점 이하에서 작동하기 때문에 합금 화학을 보존하고 세밀하고 기계적으로 강한 접합부를 생성합니다.
주조 알루미늄 합금 , 특히 자동차 및 EV 구조에 일반적으로 사용되는 Al-Si 등급은 다양한 미세 구조 및 높은 마모성과 같은 추가적인 과제를 제시합니다. 이러한 재료는 일반적으로 안정적이고 결함 없는 용접을 달성하기 위해 보다 견고한 공구 재료와 힘 및 열 입력의 세심한 제어가 필요합니다.
마그네슘 합금은 중량 대비 강도가 높기 때문에 경량 응용 분야에 점점 더 많이 사용되고 있습니다. 마찰 교반 용접은 산화를 최소화하고 융합 용접과 관련된 발화 위험을 방지하기 때문에 마그네슘에 매우 적합합니다. 일반적인 응용 분야에는 중량 감소가 중요한 자동차 부품 및 항공우주 구조물이 포함됩니다.
즉, 마그네슘 합금은 가공 창이 더 좁고 용융 온도가 낮기 때문에 신중한 공정 제어가 필요합니다. 표면 품질을 유지하고 결함을 방지하려면 적절한 도구 설계와 보수적인 열 입력이 필수적입니다.
구리 및 구리 합금은 에 매력적입니다 . 열 및 전기 응용 분야 열 교환기, 전력 전자 장치 및 모선과 같은 마찰교반용접은 구리를 성공적으로 접합할 수 있지만 재료의 높은 열 전도성은 충분한 가소화를 유지하기 위해 더 높은 열 입력과 안정적인 힘 제어를 요구합니다.
공구 재료 선택은 구리 용접에 특히 중요합니다. 텅스텐 기반 또는 초경 공구는 일반적으로 높은 온도를 견디고 마모에 저항하는 데 사용됩니다. 최적화된 스핀들 속도 및 이동 속도를 포함한 효과적인 열 관리는 일관된 용접 품질을 보장하는 데 도움이 됩니다.
티타늄 합금은 탁월한 중량 대비 강도 비율과 내식성 으로 인해 높이 평가됩니다. 특히 항공우주 및 고성능 응용 분야에서 마찰 교반 용접은 오염 위험을 줄이고 많은 융합 용접 관련 결함을 방지하는 고체 대안을 제공합니다.
그러나 티타늄 용접에는 좁고 신중하게 제어되는 프로세스 창이 필요합니다. 공구 재료는 높은 온도와 힘을 견뎌야 하며, 공정 매개변수는 열 발생과 공구 수명의 균형을 맞추도록 최적화되어야 합니다. 결과적으로 티타늄 FSW는 일반적으로 특수한 고가치 부품용으로 예약됩니다.
강철과 스테인리스강은 마찰 교반 용접이 가능하지만 알루미늄이나 마그네슘에 비해 더 높은 기술적 요구 사항을 제시합니다. 이러한 소재는 고급 공구 소재 와 훨씬 더 높은 축방향 힘이 필요합니다. 강도와 높은 연화 온도로 인해
실제로 강철의 마찰 교반 용접은 도구 마모 및 공정 안정성을 관리하기 위해 적당한 두께와 낮은 이동 속도로 제한되는 경우가 많습니다. 응용 분야는 일반적으로 솔리드 스테이트 결합의 이점이 추가된 복잡성을 정당화하는 산업 또는 구조적 구성 요소에 중점을 둡니다.
마찰 교반 용접은 또한 이종 금속 접합을 가능하게 합니다. 알루미늄-구리, 알루미늄-강철, 알루미늄-마그네슘 조합과 같은 이러한 조인트는 전기 또는 열 인터페이스와 같이 구조적 및 기능적 요구 사항을 결합하는 응용 분야에서 특히 유용합니다.
이종 용접의 주요 과제는 부서지기 쉬운 금속간 화합물의 형성을 제어하는 것입니다. 와 같은 기술은 일반적으로 재료 흐름을 관리하고 금속간 성장을 제한하는 동시에 접합 강도를 유지하는 데 사용됩니다. 공구 오프셋 위치 지정 , 비대칭 핀 설계 , 정밀한 힘 및 열 제어
마찰교반용접에서는 축력이 주요 능력 제한 요인인 경우가 많습니다 . 열 입력이 지배적인 융합 용접과 달리 FSW는 하향 힘에 의존하여 도구 아래의 재료를 가소화, 통합 및 단조합니다. 기계가 안정적인 힘을 유지할 수 없다면 완벽하게 선택된 매개변수라도 내부 결함을 예방할 수 없습니다.
다양한 적용 제품군에는 매우 다른 힘 수준이 필요합니다. 얇은 배터리 냉각판은 일반적으로 평탄도와 누출 방지를 유지하기 위해 적당하고 매우 안정적인 힘이 필요합니다. 배터리 트레이와 인클로저는 왜곡을 제어하기 위해 긴 용접 길이에 걸쳐 더 높은 힘을 요구합니다. 두꺼운 다이캐스트 알루미늄 부품 , 특히 Al-Si 합금은 재료 가변성을 극복하고 완전한 통합을 보장하기 위해 가장 높은 힘 수준이 필요합니다.
| 애플리케이션 유형 | 일반적인 힘 수요 규모 | 가 작을 경우 주요 위험 |
|---|---|---|
| 냉각판 | 낮음 ~ 중간 | 불완전한 접착, 누출 |
| 배터리 트레이 | 중간에서 높음 | 뒤틀림, 표면 결함 |
| 두꺼운 다이캐스트 부품 | 높은 | 터널 결함, 통합 부족 |
힘의 능력이 불충분할 때 문제는 표면 아래에 나타나는 경우가 많습니다. 일반적인 증상으로는 내부 터널 결함, 결합 결합, 일관되지 않은 너겟 형성, 용접 표면이 괜찮아 보이는 경우에도 기계적 강도 감소 등이 있습니다.
스핀들 성능은 출력뿐만 아니라 토크, 속도 범위 및 제어 안정성의 조합 으로 정의됩니다 . 토크는 더 두꺼운 부분이나 더 단단한 재료를 용접할 때 중요한 역할을 합니다. 토크는 가소화된 재료를 휘젓고 이동시키는 도구의 능력에 직접적인 영향을 미치기 때문입니다.
RPM이 높다고 해서 FSW 시스템이 가능하다는 의미는 아닙니다. 많은 까다로운 응용 분야에서는 낮은 회전 속도에서 적절한 토크가 최대 속도보다 훨씬 더 중요합니다. 넓은 속도 범위에 걸쳐 안정적인 토크를 제공하는 스핀들을 사용하면 재료 유형, 두께 및 접합 구성에 더 잘 맞는 열 입력이 가능합니다.
스핀들 범위를 적용 분야에 맞추면 과열, 공구 마모 및 일관되지 않은 용접 품질을 방지하는 데 도움이 됩니다. 얇은 알루미늄 시트, 두꺼운 압출 성형품 및 주조 부품은 모두 안정적인 공정 범위 내에서 유지하기 위해 서로 다른 토크-속도 균형이 필요합니다.
기계 강성은 용접 일관성, 결함 위험 및 공구 수명에 직접적인 영향을 미칩니다. 마찰 교반 용접 중에 높은 축 방향 힘과 측면 방향 힘이 스핀들과 프레임을 통해 전달됩니다. 구조적 변형으로 인해 플런지 깊이와 단조 압력이 변동될 수 있습니다.
개념적으로 C 프레임 설계는 컴팩트한 레이아웃을 제공하지만 높은 하중에서 처짐에 더 민감할 수 있습니다. 갠트리 구조는 넓은 작업 범위에 걸쳐 뛰어난 강성을 제공하므로 긴 이음새와 대형 패널에 이상적입니다. 박스형 또는 무거운 프레임 설계는 고하중 적용을 위한 강성을 극대화하지만 종종 더 많은 공간과 인프라가 필요합니다.
견고한 구조는 용접 품질을 향상시킬 뿐만 아니라 공구에 대한 진동과 고르지 못한 하중을 줄여 공구 수명을 연장합니다.
마찰교반용접에서 정확성은 단지 위치 선정에만 국한되지 않습니다. 이는 플런지 깊이 안정성과 경로 추적에 직접적인 영향을 미칩니다 . 도구 위치의 작은 편차로 인해 열 입력, 재료 흐름 및 단조 압력이 변경되어 용접 특성이 일관되지 않을 수 있습니다.
업계의 기대는 다양합니다. 항공우주 응용 분야에서는 일반적으로 엄격한 품질 및 피로 요구 사항을 충족하기 위해 매우 높은 반복성이 요구됩니다. 일반 제조에서는 구조적 성능이 일관적인 한 약간 더 넓은 공차를 허용할 수 있습니다. 로봇식 FSW 시스템은 유연성을 우선시하여 복잡한 3D 경로 기능 대신 더 낮은 절대 정확도를 수용합니다.
정확성이 어떻게 용접 품질로 변환되는지 이해하면 기계 성능을 실제 생산 요구 사항에 맞게 조정하는 데 도움이 됩니다.
제어 전략은 FSW 기계가 실제 부품 변형을 얼마나 잘 처리하는지에 중요한 역할을 합니다. 위치 제어는 고정된 도구 깊이를 유지하므로 평평하고 매우 일관된 부품에 잘 작동합니다. 힘 제어는 공구 위치를 동적으로 조정하여 일정한 축력을 유지하므로 표면 변화가 있는 주조물이나 부품에 더 적합합니다.
많은 생산 환경에서 하이브리드 제어 시스템은 두 가지 접근 방식을 결합합니다. 위치 제어는 기본 정확도를 제공하는 동시에 힘 피드백은 두께 변화, 왜곡 또는 고정 장치 공차를 보상합니다. 이 균형은 다양한 부품 조건에서 반복성과 견고성을 향상시킵니다.
마찰 교반 용접이 품질이 중요한 산업으로 확장됨에 따라 프로세스 모니터링 및 데이터 캡처가 점점 더 중요해지고 있습니다. 공구 또는 스핀들의 온도 모니터링은 열 입력 및 공구 상태에 대한 통찰력을 제공하여 과열 또는 조기 공구 고장을 방지하는 데 도움이 됩니다.
힘, 토크, 속도 및 온도와 같은 매개변수의 데이터 로깅은 공정 추적성과 검증을 지원합니다 . 이러한 기록은 항공우주, EV 및 기타 규제 산업에 필요한 경우가 많으며 용접 품질 결과를 실제 공정 조건과 연결하여 지속적인 개선을 가능하게 합니다.
올바른 마찰 교반 용접기를 선택하는 첫 번째 단계는 실제로 용접할 내용을 명확하게 정의하는 것입니다. 재료 유형, 두께 범위, 접합 설계(버트, 랩 또는 T-조인트), 총 용접 길이 및 전체 부품 형상 등 기본 사항부터 시작하십시오. 이러한 요소는 필요한 축력, 스핀들 성능 및 기계 구조에 직접적인 영향을 미칩니다.
고려하는 것도 중요합니다 작업 범위를 . 작고 반복 가능한 부품은 소형 또는 CNC 통합 FSW 솔루션으로 처리할 수 있는 경우가 많지만 배터리 트레이 또는 패널과 같은 대형 어셈블리에는 이동 거리가 긴 갠트리 또는 전용 기계가 필요합니다. 마지막으로 용접 경로의 복잡성에 대해 생각해 보십시오. 직선형 2D 솔기는 견고한 기계에 적합하고, 3D 곡선 경로는 로봇 또는 다축 솔루션을 가리킬 수 있습니다.
FSW 기계 비용은 구조, 전력 성능 및 자동화 수준에 따라 크게 달라지므로 고려하는 것이 더 유용합니다 고정 가격보다는 비용 계층을 . 보급형 솔루션은 일반적으로 유연성과 빠른 배포에 중점을 두는 반면 고급 시스템은 처리량, 견고성 및 장기적인 생산 안정성을 우선시합니다.
ROI를 평가할 때는 초기 구매 가격 이상을 살펴보십시오. 마찰 교반 용접은 필러 와이어와 보호 가스를 제거하고 왜곡을 크게 줄이며 종종 용접 후 가공 및 재작업을 줄여줍니다. 손익분기점 계산에서는 장비 비용뿐만 아니라 연간 용접량, 인건비 절감, 스크랩 감소, 품질 비용 및 자동화 가능성 도 고려해야 합니다 .
| 비용 요인 영향 | ROI에 대한 |
|---|---|
| 소모품 제거 | 직접적인 운영 비용 절감 |
| 왜곡 감소 | 재작업 및 가공 감소 |
| 자동화 능력 | 부품당 인건비 절감 |
| 스크랩 및 결함 감소 | 향상된 수율 및 일관성 |
애플리케이션과 예산 경계가 명확해지면 기술 사양이 기본 필터가 됩니다. 에 중점을 둡니다 축방향 힘 용량, 스핀들 토크 및 동력, 기계 강성, 모션 정확도 및 제어 전략 . 이러한 매개변수는 기계가 부품에 대해 허용 가능한 용접 품질을 일관되게 제공할 수 있는지 여부를 결정합니다.
품질 모니터링 요구사항도 이 단계에서 정의되어야 합니다. 일부 응용 분야에는 기본적인 매개변수 제어가 필요한 반면, 다른 응용 분야에서는 데이터 로깅, 추적성 및 검사 시스템과의 통합이 필요합니다 . 이러한 요구 사항을 지원할 수 없는 기계는 규제된 생산 또는 대량 생산으로 확장하는 데 어려움을 겪을 수 있습니다.
실제적인 제약으로 인해 기술 사양보다 최종 결정의 범위가 더 좁아지는 경우가 많습니다. 바닥 공간 및 기초 요구 사항은 소형 시스템, 갠트리 기계 및 로봇 셀 간에 크게 다를 수 있습니다. 특히 로봇식 FSW용 안전 인클로저 도 레이아웃 계획 프로세스 초기에 고려해야 합니다.
배송 및 구현 일정은 또 다른 핵심 요소입니다. 일부 솔루션은 신속하게 배포할 수 있는 반면 다른 솔루션은 리드 타임이 더 길고 더 광범위한 설치가 필요합니다. 원활한 교육 진행을 위해 교육 요구 사항과 내부 기술 준비 상태를 현실적으로 평가해야 합니다.
마지막으로, FSW 기계가 향후 몇 년 동안 귀하의 작업에 어떻게 적용될지 고려하십시오. 모듈식 설계를 통해 가능합니다 . 향후 업그레이드가 전체 시스템을 교체하지 않고도 추가 모니터링, 자동화 또는 스테이션 확장과 같은
일부 환경에서는 다목적 워크플로우가 유연성과 자산 활용도를 높여줍니다. 동일한 플랫폼에서 가공과 용접을 결합하는 변화하는 제품 디자인과 생산량에 맞춰 발전할 수 있는 솔루션을 선택하면 장기적인 투자 가치를 보호하는 데 도움이 됩니다.
올바른 마찰 교반 용접 공구 재료를 선택하는 것은 용접 대상과 공정에서 생성되는 열과 힘의 양을 이해하는 것부터 시작됩니다. 대부분의 알루미늄 응용 분야에서 H13 및 기타 일반 공구강은 강도, 내열성, 비용 및 공구 수명의 균형이 잘 잡혀 널리 사용됩니다. 이 제품은 광범위한 알루미늄 합금에서 우수한 성능을 발휘하며 생산 환경에서 유지 관리가 쉽습니다.
의 경우 표준 공구강이 너무 빨리 마모될 수 있습니다. 온도가 높거나 마모성이 더 높은 재료 구리, 스테인리스강 또는 티타늄과 같이 이러한 경우에는 탄화물 기반 공구나 PCBN, PCD와 같은 고급 소재가 필요한 경우가 많습니다. 이러한 재료는 더 높은 온도와 응력을 견딜 수 있지만 비용이 더 높고 작동 범위가 더 제한적입니다.
공구 수명은 몇 가지 중요한 요소에 의해 결정됩니다.
공정 온도 : 과도한 열은 마모 및 연화를 가속화합니다.
힘 안정성 : 변동하는 축력으로 인해 기계적 피로가 증가합니다.
재료 마모성 : 주조 합금 및 강화 재료로 인해 공구 수명이 단축됩니다.
| 피삭재 재료 | 공통 공구 재료 | 상대적 공구 수명 | 일반적인 사용 사례 |
|---|---|---|---|
| 알루미늄 합금 | H13 공구강 | 긴 | 일반 제조업 |
| 주조 알루미늄(Al-Si) | 경화강/초경 | 중간 | 자동차 구조 |
| 구리 합금 | 카바이드 | 중간 | 열 및 전기 부품 |
| 스틸/스테인리스 | PCBN / PCD | 짧은 | 특수산업부품 |
| 티타늄 합금 | 프리미엄 텅스텐 기반 | 짧은 | 항공우주 부품 |
도구 형상은 에 직접적인 역할을 합니다 열 발생, 재료 흐름 및 표면 모양 . 첫 번째 결정 중 하나는 핀 길이 입니다 . 이는 일반적으로 지지 모루를 손상시키지 않고 완전한 침투를 보장하기 위해 재료 두께보다 약간 짧게 설정됩니다. 핀 크기가 작으면 루트에서 통합이 부족할 수 있고, 핀 크기가 너무 크면 도구 부하와 마모가 증가합니다.
숄더 직경은 생성되는 열의 양과 연화된 재료가 얼마나 잘 단조되는지를 제어합니다. 숄더가 클수록 더 많은 열이 발생하고 표면 마감이 향상되지만 축방향 힘 요구 사항도 늘어납니다. 숄더가 작을수록 열 입력이 줄어들지만 두꺼운 부분에 재료를 담는 데 어려움을 겪을 수 있습니다.
접합 유형도 형상 선택에 영향을 미칩니다. 맞대기 조인트는 일반적으로 더 단순한 핀 프로파일과 대칭 흐름을 허용하는 반면, 랩 조인트는 인터페이스를 통해 재료를 이동시키기 위해 더 공격적인 교반이 필요합니다. 많은 알루미늄 응용 분야의 경우 나선형 또는 스크롤 숄더 디자인이 선호됩니다. 왜냐하면 재료를 용접 센터 쪽으로 적극적으로 끌어당겨 특히 긴 솔기에서 플래시를 줄이고 일관성을 향상시키기 때문입니다.
표면 외관이나 기능적 무결성이 중요한 응용 분야의 경우 개폐식 핀 도구를 사용하여 용접 끝 부분의 출구 구멍을 제거하거나 최소화하는 경우가 많습니다. 이러한 도구를 사용하면 도구를 빼내기 전에 핀이 후퇴할 수 있으므로 눈에 보이는 구성 요소나 압력이 가해지지 않는 조립품에 유용합니다.
온도 감지 도구와 스마트 도구 홀더는 공정 제어의 또 다른 계층을 추가합니다. 도구 또는 인터페이스 온도를 실시간으로 측정함으로써 제조업체는 열 입력을 더 잘 관리하고, 비정상적인 조건을 감지하고, 규제 산업의 추적성 요구 사항을 지원할 수 있습니다.
보다 특수한 경우에는 고정식 숄더 도구를 사용하여 표면 열을 줄이고 특히 곡선 또는 복잡한 경로의 마감을 개선합니다. 조인트의 양쪽에서 단조 압력을 가하는 보빈 도구는 양면 접근이 가능하고 일관된 통합이 필요한 특정 플레이트 및 압출 용접에 효과적일 수 있습니다.
하지만 마찰교반용접은 매우 다양 모든 재료와 두께 범위에 이상적인 것은 아닙니다. 초박형 시트는 열을 생성하고 유지하는 데 사용할 수 있는 재료가 거의 없기 때문에 특별한 문제가 됩니다. 특히 산업 생산 속도에서는 찢어짐, 과도한 얇아짐 또는 표면 손상 없이 안정적인 플런지 깊이를 유지하는 것이 어렵습니다.
스펙트럼의 반대쪽 끝에서는 고융점 합금을 기술적으로 마찰 교반 용접할 수 있지만 툴링 비용과 마모가 경제성을 좌우하는 경우가 많습니다. 특정 강철, 초합금 또는 내화 금속과 같은 이러한 재료에는 고급 공구 재료와 높은 축력이 필요하므로 용접 미터당 비용이 크게 증가할 수 있습니다. 이러한 경우 레이저 용접, 전자빔 용접 또는 하이브리드 접근 방식과 같은 대체 공정이 성능과 비용 간의 보다 실용적인 균형을 제공할 수 있습니다.
FSW는 전체 접합 경로를 따라 직접적인 도구 접근이 필요하므로 일부 부품 형상은 본질적으로 부적합합니다. 닫힌 프로파일, 내부 모서리, 깊은 홈 또는 밀폐된 구멍은 공구 숄더가 표면과 적절하게 접촉하는 것을 방해하여 열 생성 및 단조 압력을 제한할 수 있습니다.
시작 및 정지 구역에도 신중한 계획이 필요합니다. 도구는 재료에 들어가고 들어가야 하기 때문에 출구 구멍 배치는 설계 시 고려 사항이 됩니다. 이러한 위치를 숨길 수 없거나 가공할 수 없거나 런오프 탭이나 고급 도구를 통해 관리할 수 없는 경우 대체 결합 방법이 더 나을 수 있습니다. 경우에 따라 조인트를 재설계하거나 FSW를 다른 용접 프로세스와 결합하면 이러한 제한 사항을 해결할 수 있습니다.
마찰교반용접에서 가장 과소평가되는 측면 중 하나는 치구공학 입니다 . FSW는 상당한 축방향 힘을 생성하며 견고한 클램핑과 적절하게 설계된 지지대 없이는 기계 성능이나 매개변수 선택에 관계없이 용접 품질이 저하됩니다.
설비 디자인은 품질 그 이상에 영향을 미칩니다. 무겁고 복잡한 고정 장치는 설정 시간을 늘리고 접근을 제한하며 전체 주기 시간을 연장할 수 있습니다. 지지 모루는 특히 얇은 패널이나 긴 이음매의 경우 평탄도와 정렬을 유지하면서 전체 용접 부하를 지원해야 합니다. 고정 장치의 복잡성이 과도해지면 제조업체는 대체 용접 방법이나 하이브리드 접합 전략이 보다 효율적인 생산 솔루션을 제공한다는 것을 알 수 있습니다.
배터리 냉각판은 마찰 교반 용접 시스템에 대해 매우 구체적인 요구 사항을 제시합니다. 평탄도, 누출 방지 및 반복성은 일반적으로 최대 두께 성능보다 더 중요합니다. 내부 채널은 밀봉된 상태로 유지되어야 하며 작은 왜곡이라도 열 성능에 영향을 미치거나 압력 테스트 중에 누출이 발생할 수 있습니다.
이러한 유형의 응용 분야에는 일반적으로 고정밀 갠트리 기계 또는 전용 평판 FSW 시스템이 가장 적합합니다. 이러한 기계 원형은 긴 솔기에 걸쳐 안정적인 힘 제어와 뛰어난 위치 반복성을 제공하여 균일한 열 입력과 표면 품질을 유지하는 데 도움이 됩니다. 대량 생산에서는 다중 스테이션 또는 동기화된 듀얼 헤드 구성을 사용하여 열 균형을 제어하면서 처리량을 향상시킬 수 있습니다.
EV 배터리 트레이, 섀시 구성 요소 및 대형 구조 패널에는 일반적으로 길고 연속적인 용접 이음새 와 상대적으로 큰 부품 크기가 포함됩니다. 여기서 우선순위는 기계 강성과 거리에 따른 일관된 축력 쪽으로 이동합니다.소형화나 유연성보다는
대부분의 경우 갠트리형 FSW 기계는 강성을 유지하면서 큰 작업 범위에 걸쳐 있을 수 있기 때문에 선호됩니다. 특히 까다로운 구조적 요구 사항이나 더 두꺼운 섹션의 경우 전용 대형 프레임 FSW 기계를 선택할 수 있습니다. 선택은 부품 크기와 생산량에 따라 결정되는 경우가 많습니다. 갠트리 구조는 대형 패널에 탁월한 반면, 전용 기계는 안전이 중요한 구성 요소에 최대의 힘과 안정성을 제공합니다.
두꺼운 다이캐스트 알루미늄 부품, 특히 Al-Si 합금은 재료 가변성, 다공성 및 표면 불일치 로 인해 추가적인 복잡성을 초래합니다 . 이러한 응용 분야에서는 일반적으로 전체 두께에 걸쳐 완전한 통합을 보장하기 위해 더 높은 축 방향 힘과 충분한 스핀들 토크가 필요합니다.
갖춘 전용 FSW 기계가 일반적으로 사용됩니다. 높은 힘 용량과 강력한 제어 시스템을 이 시나리오에서는 폐쇄 루프 힘 제어는 두께 변화를 보상하는 데 도움이 되며 견고한 기계 구조는 내부 결함의 위험을 줄여줍니다. 일반적인 위험 지점으로는 터널 결함, 일관되지 않은 관통, 공구 마모 가속화 등이 있으며, 이 모두는 안정적인 힘 제어, 적절한 툴링 및 보수적인 매개변수 선택을 통해 완화될 수 있습니다.
소형 부품, 프로토타입 또는 혼합 생산 환경의 경우 유연성이 최대 용접 용량보다 중요한 경우가 많습니다. 소형 FSW 기계 또는 CNC 통합 FSW 헤드는 빠른 설정 변경과 기존 장비의 효율적인 사용을 가능하게 하기 때문에 R&D 연구소 및 작업장에서 널리 선택됩니다.
이러한 구성은 더 얇은 재료와 더 짧은 용접에 매우 적합하며 매개변수나 새로운 설계를 더 쉽게 실험할 수 있습니다. 이러한 맥락에서 가공과 용접 사이를 전환하거나 새로운 부품에 빠르게 적응하는 능력은 대규모 전용 시스템에 투자하는 것보다 더 가치 있을 수 있습니다.
와 관련된 응용 분야 복잡한 3차원 용접 경로 에서는 로봇 마찰 교반 용접이 가장 큰 장점을 보여줍니다. 다축 로봇을 사용하면 도구가 견고한 2D 기계에서는 어렵거나 불가능한 곡선 또는 경사 조인트를 따라갈 수 있습니다.
즉, 로봇식 FSW에는 장단점이 있습니다. 갠트리 또는 전용 기계에 비해 강성이 떨어지면 달성 가능한 두께와 힘이 제한되어 까다로운 응용 분야의 용접 품질에 영향을 미칠 수 있습니다. 로봇 시스템은 유연성과 도달 범위가 최대 강성보다 더 중요한 얇은 재료와 적당한 힘 수준에서 가장 잘 작동합니다.
| 애플리케이션 시나리오 | 주요 요구 사항 | 권장 머신 유형 |
|---|---|---|
| 배터리 냉각판 | 평탄도, 기밀성, 정밀도 | 갠트리 또는 정밀 전용 FSW |
| 배터리 트레이/대형 패널 | 긴 솔기, 강성, 반복성 | 갠트리 또는 대형 전용 FSW |
| 두꺼운 다이캐스트 알루미늄 | 높은 힘, 안정적인 제어 | 전용 고하중 FSW |
| 소형부품 / 연구개발 | 유연성, 빠른 설정 | 컴팩트 FSW 또는 CNC + FSW 헤드 |
| 복잡한 3D 경로 | 다축 접근 | 로봇식 FSW 시스템 |
투자 관점에서 볼 때, 마찰교반용접(FSW)은 단순히 하나의 비용 라인을 줄이는 것이 아니라 용접의 비용 구조를 변화시킵니다. 가장 즉각적인 절감 효과 중 하나는 FSW에는 점입니다 . 필러 와이어와 차폐 가스가 필요하지 않아 반복되는 소모품 비용과 공정에 발생하는 가변성이 제거된다는
FSW는 또한 의 필요성을 크게 줄여줍니다 재작업 및 용접 후 가공 . 이 공정에서는 왜곡이 적고 용접 프로파일이 일관되므로 부품이 기계에서 바로 치수 요구 사항을 충족할 가능성이 더 높습니다. 이는 왜곡 보정에 시간과 비용이 많이 소요되는 대형 알루미늄 패널, 배터리 트레이 및 냉각판에 특히 유용합니다.
낮은 열 입력은 낮은 스크랩 비율 로 직접적으로 이어집니다 . 다공성, 균열 또는 융합 부족과 같은 결함이 적기 때문에 제조업체는 보다 안정적인 수율과 재료 낭비를 줄일 수 있습니다. 시간이 지남에 따라 이러한 일관성은 초기 소모품 감소보다 재정적으로 더 큰 영향을 미치는 경우가 많습니다.
에너지 효율성은 종종 간과되는 또 다른 요소입니다. 고체 공정인 FSW는 일반적으로 용접 미터당 에너지를 덜 소비합니다. 특히 길고 연속적인 이음새에서 아크 기반 공정보다 설정 감소, 검사 횟수 감소, 다운스트림 처리 감소로 인해 보다 빠른 유효 사이클 시간이 결합되어 전체 장비 효율성이 향상됩니다.
| 비용 요소 | 기존 용접 | 마찰 교반 용접 |
|---|---|---|
| 소모품 | 높음(전선, 가스) | 없음 |
| 왜곡 보정 | 잦은 | 최소 |
| 폐기 및 재작업 | 변하기 쉬운 | 낮고 일관성 있음 |
| 용접당 에너지 | 더 높은 | 낮추다 |
| 용접 후 가공 | 흔한 | 종종 감소되거나 제거됨 |
FSW 투자는 로 평가할 때 가장 합리적입니다 . 연간 용접 미터 부품당 비용보다는 배터리 트레이, 냉각 플레이트 및 대형 구조 패널과 같이 길고 반복 가능한 용접 이음새가 있는 응용 분야는 미터를 추가로 용접할 때마다 비용 절감 효과가 누적되기 때문에 훨씬 더 빨리 파손되는 경향이 있습니다.
품질 기반 ROI도 또 다른 주요 요소입니다. 배터리 냉각 시스템의 누출 실패나 구조적 부품의 보증 청구와 같이 결함으로 인해 높은 다운스트림 비용이 발생하는 응용 분야에서는 일관되고 결함 없는 용접의 가치가 초기 장비 투자보다 빠르게 더 커질 수 있습니다. 소수의 고비용 실패를 피하는 것은 그 자체로 FSW 채택을 정당화할 수 있습니다.
자동화는 투자 수익을 더욱 증폭시킵니다. FSW는 자동화된 생산과의 호환성이 매우 높으며 용접당 노동력이 감소함에 따라 자동화는 승수 역할을 합니다 . 비용 절감에 대한 대량 환경에서 낮은 소모품 비용, 안정적인 품질 및 자동화된 작업의 조합은 마찰 교반 용접을 기술 업그레이드에서 재정적으로 매력적인 제조 전략으로 바꾸는 경우가 많습니다.
기업에서 저지르는 가장 흔한 실수 중 하나는 '만일의 경우에 대비해' 기계 용량을 과도하게 지정하는 것입니다. 가능한 모든 미래 시나리오를 처리하기 위해 가장 크고 가장 강력한 마찰 교반 용접 기계를 선택하고 싶은 유혹이 있지만 이는 종종 불필요한 자본 비용, 과도한 설치 공간 및 활용도가 낮은 장비로 이어집니다. 실제로 EV 및 일반 제조 분야의 많은 응용 분야는 대형 시스템의 최대 힘 및 두께 성능보다 훨씬 낮습니다. 더 나은 접근 방식은 에 맞게 기계 크기를 조정하는 것입니다 . 실제 생산 요구 사항 극단적인 마진보다는 합리적인 마진을 사용하여
또 다른 빈번한 문제는 재료와 도구의 현실을 과소평가하는 것 입니다 . 다양한 재료는 마찰교반용접에서 매우 다르게 반응하며 공구 수명은 합금 구성, 마모성 및 온도에 따라 크게 달라질 수 있습니다. 하나의 공구 재료 또는 형상이 모든 응용 분야에서 작동한다고 가정하면 마모가 가속화되거나 용접 품질이 불안정하거나 예상치 못한 운영 비용이 발생하는 경우가 많습니다. 초기 재료 테스트 및 툴링 시험은 이러한 놀라움을 피하는 데 도움이 됩니다.
또한 많은 구매자들은 고정 및 클램핑에 필요한 엔지니어링 노력을 간과합니다 . FSW는 높은 축방향 힘을 생성하며 적절한 지지대와 견고한 고정 장치는 협상할 수 없습니다. 이 작업량을 무시하면 시운전이 지연되거나, 용접 품질이 떨어지거나, 사이클 시간이 예상보다 길어질 수 있습니다. 실제로, 고정 장치 설계는 나중에 고려하는 것이 아니라 용접 시스템의 일부로 간주되어야 합니다.
에만 초점을 맞추는 것은 총 소유 비용(TCO) 대신 구매 가격 또 다른 일반적인 함정입니다. 낮은 초기 비용은 소모품 사용량 증가, 공구 수명 단축, 재작업 증가 또는 자동화 기능 제한으로 상쇄될 수 있습니다. 수년에 걸쳐 에너지 소비, 유지 관리, 툴링 비용 및 생산성을 평가하면 실제 투자 가치에 대한 훨씬 더 명확한 그림을 얻을 수 있습니다.
마지막으로, 많은 팀이 의 중요성을 과소평가합니다 검증, 문서화, 램프업 계획 . 마찰교반용접은 한번 실행하면 간단해 보일 수 있지만, 안정적인 생산을 위해서는 공정 검증, 작업자 교육, 공식 문서가 필요합니다. 특히 규제 대상 산업에서는 더욱 그렇습니다. 이 단계에 대한 계획을 세우지 못하면 장비 자체를 잘 선택한 경우에도 생산 시간이 느려지고 프로세스에 대한 신뢰도가 낮아질 수 있습니다.
성공적인 마찰 교반 용접 프로젝트는 구조화된 타당성 조사 로 시작됩니다. 가정이 아닌 실제 부품을 기반으로 한 생산 관련 재료, 두께 및 조인트 디자인을 사용하여 대표적인 구성 요소에 대해 샘플 시험을 수행해야 합니다. 이 단계에서는 안정적인 용접 창을 식별하기 위해 도구 형상, 회전 속도, 이동 속도 및 축력과 같은 프로세스 매개변수를 탐색하는 데 중점을 둡니다.
이 단계에서는 기계적 테스트가 중요한 역할을 합니다. 응용 분야에 따라 접합 성능이 설계 요구 사항을 충족하는지 확인하기 위한 인장 테스트, 굽힘 테스트 또는 피로 테스트가 포함될 수 있습니다. 또한 이러한 시험의 결과를 통해 팀은 추정치를 측정된 사이클 시간, 공구 수명 데이터 및 품질 결과로 대체하여 ROI 가정을 개선할 수 있습니다.
타당성이 확인되면 최종 장비 사양을 정의하는 데 관심이 옮겨집니다 . 여기에는 검증된 프로세스 요구 사항을 기반으로 적절한 기계 구조, 힘 용량, 제어 시스템 및 모니터링 옵션을 선택하는 것이 포함됩니다. 이 단계의 공급업체 평가에서는 기술적 역량뿐만 아니라 애플리케이션 지원, 서비스 가용성 및 장기 업그레이드 옵션도 고려해야 합니다.
시설 준비는 조달과 동시에 진행되는 경우가 많습니다. 설치 지연을 방지하려면 전원 공급 장치, 기초, 안전 인클로저 및 자재 취급을 조기에 계획해야 합니다. 배송, 설치, 시운전을 고려한 현실적인 일정은 내부 리소스와 생산 계획을 조정하는 데 도움이 됩니다.
안정적인 생산을 위해서는 교육이 매우 중요합니다. 운영자와 프로세스 엔지니어는 에 대한 명확한 이해가 필요합니다 FSW 기본 사항, 기계 작동, 툴링 설정 및 기본 문제 해결 . 기존 용접과 달리 FSW는 힘과 동작 제어에 크게 의존하므로 실습 교육이 특히 중요합니다.
많은 업계에서는 프로세스 자격 취득 사고방식이 필요합니다. 공식적인 WPS 또는 PQR 문서가 의무화되지 않더라도 허용 가능한 매개변수 범위를 정의하고, 절차를 문서화하고, 데이터 캡처를 품질 시스템에 통합하면 반복성을 보장하는 데 도움이 됩니다. 매개변수 로깅 및 검사 연계를 포함한 추적성 설정은 전체 생산이 시작되기 전에 완료되어야 합니다.
생산은 일반적으로 으로 시작됩니다 . 시험 가동 실제 작동 조건에서 안정성을 확인하기 위한 이 단계에서는 도구 마모, 열 입력 일관성 및 부품 간 변동에 세심한 주의를 기울입니다. 조기 모니터링은 품질이나 처리량에 영향을 미치기 전에 추세를 파악하는 데 도움이 됩니다.
신뢰도가 높아짐에 따라 매개변수를 미세 조정하여 사이클 시간을 개선하고 공구 수명을 연장하거나 에너지 소비를 줄일 수 있습니다. 마찰 교반 용접은 생산 데이터를 사용하여 시간이 지남에 따라 공정을 개선하고 생산량이 증가함에 따라 일관된 성능을 유지하는 지속적인 개선에 적합합니다.
의 미래를 형성하는 가장 중요한 발전 중 하나는 마찰 교반 용접(FSW) 의 등장입니다 AI 기반 모니터링 및 예측 유지 관리 . 최신 FSW 기계는 이미 힘, 토크, 온도, 스핀들 부하 등 대량의 프로세스 데이터를 수집하고 있습니다. 다음 단계는 이 데이터를 지능적으로 사용하는 것입니다. 기계 학습 모델은 도구 마모, 프로세스 드리프트 또는 임박한 결함을 나타내는 미묘한 패턴을 식별하여 품질에 영향을 미치기 전에 유지 관리 또는 매개 변수 조정을 가능하게 합니다. 제조업체의 경우 이는 가동 시간이 늘어나고 용접 품질이 더욱 일관되며 계획되지 않은 가동 중지 시간이 줄어드는 것을 의미합니다.
또 다른 중요한 추세는 하이브리드 가열 보조 , 특히 레이저 보조 및 유도 보조 마찰 교반 용접입니다. 이러한 접근 방식은 재료를 예열하기 위해 도구 앞이나 주위에 외부 열원을 도입합니다. 하이브리드 FSW는 공구의 기계적 부하를 줄임으로써 더 단단한 재료, 더 두꺼운 섹션 및 더 높은 용접 속도에 대한 실제 용접 범위를 확장합니다. 이는 순수한 기계적 교반만으로는 생산성이나 공구 수명이 제한될 수 있는 강철, 티타늄 및 고급 알루미늄 합금과 특히 관련이 있습니다.
FSW 기술은 또한 향해 나아가고 있습니다 보다 광범위한 이종 재료 접합 기능을 . EV, 전력 전자 장치 및 경량 구조가 더욱 복잡해짐에 따라 제조업체는 열적, 기계적 특성이 매우 다른 재료를 결합해야 합니다. 도구 설계, 힘 제어 전략 및 프로세스 최적화의 발전으로 알루미늄-구리, 알루미늄-강철 및 기타 하이브리드 조인트의 신뢰성이 향상되어 기능성 및 다중 재료 어셈블리에 대한 새로운 가능성이 열렸습니다.
특히 경량 인클로저 및 구조 부품에 사용되는 열가소성 수지에 대한 대한 관심이 폴리머 및 복합재 마찰 교반 용접에 계속 높아지고 있습니다. 이 분야는 금속 FSW에 비해 여전히 발전하고 있지만, 초기 산업 응용 분야에서는 품질 저하를 최소화하고 표면 품질이 우수한 강화 플라스틱을 접합할 수 있는 가능성을 보여줍니다. 실제 채택은 재료 유형, 강화 내용 및 부품 형상에 따라 다르지만 기술은 실험실 연구에서 틈새 생산 용도로 꾸준히 이동하고 있습니다.
마지막으로 마찰교반용접은 지속 가능하고 친환경적인 제조 공정 으로 자리매김하고 있습니다 . 낮은 에너지 소비, 소모품 부재 및 최소 배출은 기업의 지속 가능성 목표 및 탄소 배출량을 줄이려는 규제 압력과 잘 부합합니다. 제조업체가 환경에 미치는 영향을 더욱 엄격하게 측정하고 보고함에 따라 FSW의 고체 특성은 기술적 이점일 뿐만 아니라 장기 제조 계획에서 전략적 이점이 됩니다.
A: 마찰교반용접(FSW)은 할 수 있는 재료에 가장 적합합니다 . 가소화 및 '단조' 녹지 않고 열과 압력 하에서 일반적으로 다음과 같은 경우에는 적합하지 않습니다 (또는 비실용적입니다).
깨지기 쉽고 위조할 수 없는 재료 흐르는 대신 깨지는
툴링 마모/비용이 과도해지는 일부 초고융점 합금 (FSW는 기술적으로 가능할 수 있지만 경제적이지는 않음)
특정 재료 조합 접합 설계 및 프로세스를 주의 깊게 설계하지 않으면 부서지기 쉬운 금속간 층(일부 서로 다른 쌍)을 너무 빨리 형성하는
A: 업계 참고 자료와 산업 관행에서는 에 대한 FSW의 강점 과 알루미늄 합금 (고강도 시리즈 포함) 마그네슘, 구리 , 보다 특수한 경우 티타늄 및 강철 에 대한 사용 증가를 일관되게 강조합니다. FSW는 기계력/토크 및 공구 재료가 적절할 경우 에도 사용됩니다 . 이종 접합 과 같은 Al-Cu 및 Al-Steel 금속간 성장이 오프셋 및 매개변수 전략을 통해 제어되는 경우
A: 두께 용량은 축력, 토크, 강성 및 툴링 에 따라 달라집니다.라벨로서의 'FSW'뿐만 아니라 주로
단일 패스 : 알루미늄의 얇은 중간 섹션에 일반적입니다. 두꺼운 섹션에는 훨씬 더 높은 힘과 토크가 필요합니다.
멀티패스 : 싱글패스 용량을 초과하거나 열/유량을 단계별로 제어하기 쉬운 경우에 사용
양면(양쪽에서 용접) : 접근이 허용될 때 두께 기능을 확장하고 루트 품질을 향상시키는 데 사용됩니다.
요약: 보편적인 최대 두께는 하나가 아니며 응용 프로그램과 기계에 따라 다르며 경쟁업체가 기계 강성/힘 및 적절한 툴링 선택을 강조하는 이유입니다.
A: 위와 같은 대답입니다. 실제 한계는 기계 힘 + 토크 + 강성 + 도구 설계 와 사용할 수 있는지 여부에 따라 설정됩니다 양면 또는 다중 패스 전략을 . 두꺼운 구조용 알루미늄의 경우 전체 용접 깊이에 걸쳐 안정적인 단조 압력을 유지할 수 있기 때문에 전용 고하중 시스템이 일반적으로 선택됩니다.
A: 주요 제한 요소는 축방향 힘 용량, 저속에서 사용 가능한 토크, 기계 강성 및 공구 내구성입니다. 기능이 부족하면 터널 보이드나 불완전한 통합과 같은 내부 결함이 발생할 수 있습니다.
A: 마찰 교반 용접(FSW)은 회전하는 비소모성 도구가 마찰열을 발생시키고 재료를 기계적으로 휘저어 단조 접합을 형성하는 고체 접합 공정입니다. 기존 용접과 달리 모재가 녹지 않아 변형이 크게 줄어들고 기공, 열간균열 등 응고 관련 결함이 사라집니다.
A: FSW는 마찰교반용접(Friction Stir Welding)의 약자입니다. 이 용어는 용접 공정 자체와 더 나아가 이 고체 접합 방법을 수행하도록 설계된 기계 및 공구를 모두 의미합니다.
A: FSW는 뛰어난 반복성으로 고강도, 저왜곡 용접을 생산하는 것으로 알려져 있습니다. 긴 이음매를 용접하고, 용접 후 가공을 줄이며, 생산 환경에서 엄격한 치수 공차를 유지할 수 있는 능력으로 인해 알루미늄 집약적 산업에서 특히 높이 평가됩니다.
A: 마찰교반용접은 다음 용도로 널리 사용됩니다.
EV 배터리 냉각판, 트레이 및 인클로저
항공우주 동체 패널, 탱크 및 구조 부품
철도 및 해양 알루미늄 패널
산업용 방열판, 냉각판 및 구조 프레임
이러한 응용 분야에서는 FSW의 낮은 열 입력, 강력한 접합 및 높은 공정 안정성의 이점을 누릴 수 있습니다.
A: 공구 수명은 공작물 재질과 공정 안정성에 따라 크게 달라집니다. 알루미늄 합금은 일반적으로 공구 수명이 긴 반면, 단단하거나 마모성이 높은 재료는 공구 수명을 단축시킵니다. 안정적인 힘 제어와 적절한 온도 관리는 공구 수명을 극대화하는 데 핵심입니다.
A: 공구 마모는 주로 다음에 의해 결정됩니다.
과도한 공정 온도
변동하는 축력
재료 마모성(예: 주조 알루미늄, 강화 합금)
부적절한 도구 재료 또는 형상
A: 마찰 교반 용접은 주로 기계 강성과 힘 제어 요구 사항으로 인해 기본 아크 용접보다 더 높은 초기 장비 투자가 필요할 수 있습니다. 그러나 필러 와이어, 보호 가스가 없고 왜곡이 적으며 재작업이 줄어들기 때문에 운영 비용이 더 낮은 경우가 많습니다. 긴 알루미늄 이음새와 품질이 중요한 부품의 경우 FSW는 시간이 지남에 따라 비용 효율성이 뛰어난 경우가 많습니다.
A: 운영 비용은 다음의 영향을 받습니다.
용접 미터당 툴링 비용
사이클당 에너지 소비
노동 및 자동화 수준
불량률 및 재작업률
많은 제조업체는 부품당 비용이 아닌 용접 미터당 비용을 사용하여 FSW 경제성을 평가합니다. 이는 롱심 애플리케이션을 더 잘 반영합니다.
A: FSW가 기존 용접 공정을 모두 대체하지는 않습니다. 낮은 왜곡, 높은 반복성 및 긴 알루미늄 용접이 필요한 응용 분야에 탁월합니다. 매우 얇은 재료, 복잡한 접근 형상 또는 국부적인 수리 작업에는 여전히 전통적인 용접이 선호될 수 있습니다.
A: FSW는 일관된 품질과 치수 안정성이 중요한 긴 알루미늄 이음새, 왜곡에 민감한 조립품, 자동화된 대량 생산에 특히 효과적입니다.
A: 전통적인 용접은 다음에 적합합니다.
초박형 판금
도구 접근이 제한된 조인트
짧은 비구조용 용접
FSW에 대한 고정 요구 사항이 과도한 상황
A: 자격 기반 워크플로우에서는 용접 절차 사양(WPS)이 먼저 정의된 다음 절차 자격 기록(PQR)에 문서화된 테스트를 통해 검증됩니다. 이 접근 방식은 규제 대상 산업의 FSW에 일반적으로 적용됩니다.
A: FSW는 강제로 지배되는 프로세스입니다. 안정적인 축력은 일관된 재료 통합을 보장하고 특히 주조 또는 대형 패널에서 부품 두께 변화를 보상하는 데 도움이 됩니다.
A: 강성이 부족하면 하중이 가해질 때 편향이 발생하여 플런지 깊이가 일정하지 않고 단조 압력이 고르지 않으며 내부 결함이 발생하고 공구 마모가 가속화됩니다. 반복 가능한 용접 품질을 위해서는 높은 강성이 필수적입니다.
커밋하기 전에 마찰 교반 용접기의 경우 구조화된 체크리스트를 통해 중요한 사항이 간과되지 않았는지 확인하는 것이 좋습니다. 기본 사항부터 시작하십시오 . 용접할 재료와 예상되는 전체 두께 범위에 대한 현재뿐만 아니라 향후 몇 년 동안 이는 필요한 힘, 툴링 및 기계 구조에 직접적인 영향을 미칩니다.
다음으로 살펴보세요 용접 길이, 부품 크기 및 동작 요구 사항을 . 작은 부품의 짧은 솔기는 대형 패널의 긴 용접과 매우 다른 솔루션을 나타냅니다. 귀하의 응용 분야가 주로 인지 아니면 진정한 3D 경로 기능이 필요한지 명확하게 확인하십시오 2D 선형 용접 . 이것만으로도 분야가 상당히 좁아질 수 있습니다.
생산에 대한 기대도 그만큼 중요합니다. 정의하고 연간 용접 계측기와 처리량 목표를 현재 볼륨이 자동화 또는 다중 스테이션 시스템을 정당화하는지 고려하십시오. 동시에 품질 및 추적성 표준을 명확히 하십시오 . 특히 EV, 항공우주 또는 데이터 로깅 및 문서화가 필수적인 기타 규제 시장에 서비스를 제공하는 경우 더욱 그렇습니다.
예산 계획은 구매 가격 그 이상이어야 합니다. 에 대한 현실적인 관점을 통해 나중에 예상치 못한 일을 방지할 수 있습니다. 5년 총 소유 비용(TCO) 자본 지출과 툴링, 유지 관리, 에너지, 인건비를 포함한 시설 제약 사항도 조기에 해결해야 합니다. 사용 가능한 공간, 기초 강도, 안전 인클로저 및 자재 처리 흐름이 모두 실용적인 기계에 영향을 미칠 수 있습니다.
마지막으로 조직 내부의 준비 상태를 평가하십시오. 고려하세요 제공 일정, 구현 역량, 내부 전문 지식, 교육 요구 사항을 . 용접할 계획이라면 서로 다른 재료를 검증 시도와 툴링 전략이 나중에 고려하는 것이 아니라 계획의 일부인지 확인하십시오.
추상적인 사양이 아닌 실제 시나리오를 통해 보면 올바른 FSW 솔루션이 명확해지는 경우가 많습니다. 경우 R&D 환경, 작업장 또는 위험도가 낮은 FSW 진입의 일반적으로 소형 기계 또는 CNC 통합 FSW 헤드가 가장 실용적인 선택이며 인프라 변경을 최소화하면서 유연성과 빠른 배포를 제공합니다.
에서는 EV 배터리 냉각판 생산 정밀도와 반복성이 핵심입니다. 고정밀 갠트리 또는 전용 평판 FSW 기계는 일반적으로 규모에 따라 평탄도, 누출 방지 및 일관된 용접 품질을 유지하는 데 선호됩니다.
의 경우 EV 배터리 트레이, 섀시 구성 요소 및 대형 패널 긴 용접 이음새 및 구조적 요구 사항은 갠트리 유형 또는 무거운 전용 FSW 기계를 가리킵니다. 대형 작업 범위에 걸쳐 일관된 힘과 강성을 제공할 수 있는
항공우주 또는 기타 규정 준수 중심 제조 환경은 일반적으로 강력한 모니터링 및 추적 기능, 지원 적격성 평가, 문서화 및 장기적인 프로세스 안정성을 갖춘 전용 FSW 기계를 선호합니다.
의 경우 복잡한 3D 형상 생산 재료 두께와 힘 요구 사항이 현실적인 한계 내에서 유지된다면 로봇 마찰 교반 용접 시스템이 가장 적합한 경우가 많습니다. 이러한 응용 분야에서는 유연성과 도달 범위가 최대 강성보다 중요합니다.
| 애플리케이션 시나리오 | 일반적인 우선순위 | 일반적으로 선택되는 FSW 솔루션 |
|---|---|---|
| R&D / 직업상점 | 유연성, 빠른 설정 | 컴팩트 FSW 또는 CNC + FSW 헤드 |
| EV 냉각판 | 정밀도, 평탄도 | 갠트리 또는 정밀 전용 FSW |
| 배터리 트레이/대형 패널 | 긴 솔기, 강성 | 갠트리 또는 대형 전용 FSW |
| 항공우주 제조 | 추적성, 일관성 | 모니터링 기능이 있는 전용 FSW |
| 복잡한 3D 경로 | 유연성, 도달 범위 | 로봇식 FSW 시스템 |
