Сварка трением с перемешиванием (FSW) быстро стала одной из наиболее важных технологий соединения в современном легком производстве. Являясь процессом сварки в твердом состоянии, сварка трением с перемешиванием устраняет дефекты, связанные с плавлением , значительно уменьшает деформацию и обеспечивает высокую повторяемость и высокую прочность соединений, особенно для алюминия и других легких сплавов. Эти преимущества делают машины для сварки трением с перемешиванием предпочтительным решением в производстве электромобилей (EV), аэрокосмических конструкциях, железнодорожном транспорте и морском транспорте , где точность размеров, структурная целостность и эффективность производства имеют решающее значение.
По мере того, как отрасли ускоряются в сторону электрификации, облегчения и автоматизации, производители больше не задаются вопросом, следует ли внедрять FSW, а как правильно это реализовать. Выбор правильного решения FSW требует четкого понимания требований применения, поведения материалов, конструкций машин, технологических сил, вариантов инструментов и долгосрочной окупаемости инвестиций. Неправильный выбор машины может привести к скрытым рискам для качества, чрезмерным затратам на крепеж или недостаточному использованию мощностей, что делает необходимым структурированный подход к выбору, основанный на применении.
Это комплексное руководство предназначено для поддержки этого процесса принятия решений. Он охватывает следующие ключевые разделы:
Что такое сварка трением с перемешиванием (FSW)? Понимание революции твердотельного соединения
Как работают машины для сварки трением с перемешиванием: объяснение основных компонентов
Типы машин для сварки трением с перемешиванием: какое решение FSW подойдет именно вам?
Применение сварки трением с перемешиванием: отраслевая разбивка
Материалы, совместимые с машинами для сварки трением с перемешиванием
Как правильно выбрать машину для сварки трением с перемешиванием: полная система принятия решений
Выбор инструмента FSW: как правильно выбрать инструмент для сварки трением с перемешиванием
Сопоставление приложений с правильной конфигурацией машины FSW
Окупаемость инвестиций и инвестиции: стоит ли сварка трением с перемешиванием?
Распространенные ошибки при выборе оборудования FSW (и как их избежать)
Начало работы со сваркой трением с перемешиванием: план внедрения
Будущие тенденции в технологии машин для сварки трением с перемешиванием
Контрольный список окончательного решения (готов к закупкам)
Сварка трением с перемешиванием (FSW) — это процесс соединения в твердом состоянии, означающий, что основные материалы никогда не плавятся во время сварки. Вместо того, чтобы полагаться на электрическую дугу или присадочные материалы, FSW использует вращающийся неплавящийся инструмент для генерации тепла трения и механического перемешивания материала вдоль линии соединения. Такое контролируемое сочетание тепла и давления позволяет материалу размягчиться и растекаться, образуя прочную кованую связь по мере его закрепления за инструментом.
Поскольку процесс протекает при температуре ниже точки плавления материала, сварка трением с перемешиванием позволяет избежать многих дефектов, обычно наблюдаемых при сварке плавлением. Фаза затвердевания отсутствует, что значительно снижает пористость, образование горячих трещин и проблемы, связанные с усадкой. Полученный сварной шов обычно имеет тонкую однородную микроструктуру с отличными механическими характеристиками и очень низким уровнем искажений.
По сравнению с традиционными методами сварки FSW предлагает ряд практических преимуществ в производственных условиях. К ним относятся снижение тепловложения, улучшенная стабильность размеров, отсутствие необходимости в присадочной проволоке или защитном газе и высокая повторяемость качества сварки. Для производителей, работающих с алюминием и другими легкими сплавами, эти преимущества напрямую приводят к повышению надежности процесса и снижению общих производственных затрат.
При переходе от сварки MIG, TIG или лазерной сварки к сварке трением с перемешиванием производственный подход меняется от управления расплавленной сварочной ванной к контролю силы, движения и потока материала. Вместо того, чтобы сосредоточиться на стабильности дуги и расходных материалах, FSW делает упор на жесткость станка, контроль осевого усилия и геометрию инструмента для достижения стабильных результатов.
В таблице ниже показаны ключевые различия на уровне производства между FSW и обычными процессами сварки плавлением.
| Аспектная | сварка трением с перемешиванием (FSW) | MIG/TIG/лазерная сварка |
|---|---|---|
| Тепловложение | Низкий и контролируемый | Высокий и локализованный |
| Зона термического влияния (ЗТВ) | Маленький | Больше |
| Искажение | Минимальный | От умеренного до высокого |
| Типичные дефекты | Редко, без дефектов затвердевания | Пористость, трещины, непровары |
| Расходные материалы | Никто | Присадочная проволока и защитный газ |
| Готовность к автоматизации | Очень высокий | Зависит от процесса |
Сварка трением с перемешиванием явно превосходит такие применения, как сварка длинных алюминиевых швов, чувствительных к деформации сборок и автоматизированное крупносерийное производство. Типичные примеры включают лотки для аккумуляторов электромобилей, охлаждающие пластины, аэрокосмические панели и крупные конструкционные профили, где согласованность и контроль размеров имеют решающее значение.
Традиционные процессы сварки по-прежнему остаются полезными в определенных ситуациях. Очень тонкие материалы, соединения с затрудненным доступом к инструментам или приложения, требующие локального ремонта, лучше подходят для сварки TIG, MIG или лазерной сварки. Понимание этих различий помогает производителям выбрать наиболее подходящий метод соединения для каждого применения.
Сварка трением с перемешиванием была изобретена в 1991 году Институтом сварки (TWI) в Великобритании как решение давних проблем сварки алюминия. В то время концепция соединения металлов без их плавления представляла собой значительный отход от традиционных подходов к сварке.
После своего изобретения FSW постепенно перешел от лабораторных экспериментов к промышленному производству. Раннее внедрение в аэрокосмической и железнодорожной промышленности показало, что этот процесс может обеспечить более прочные соединения, меньшую деформацию и лучшую повторяемость, чем традиционные методы сварки плавлением.
Со временем достижения в области проектирования машин и технологий управления позволили более широко коммерциализировать машины FSW. Ключевые разработки включают в себя конструкции машин высокой жесткости, управление усилием с обратной связью, улучшенные системы шпинделей, мониторинг процессов в реальном времени и современные инструментальные материалы. Эти инновации сделали сварку трением с перемешиванием надежной и масштабируемой производственной технологией во многих отраслях.
Зажим и опора.
Заготовки надежно фиксируются на опорной опоре, что предотвращает перемещение во время сварки. Правильная фиксация имеет важное значение, поскольку сварка трением с перемешиванием создает значительные осевые силы, которые необходимо полностью поддерживать для сохранения качества сварного шва.
Фаза погружения и выдержки
Вращающийся инструмент погружается в линию соединения и кратковременно удерживается на месте для выработки тепла от трения. Этот период выдержки размягчает материал, не плавя его, подготавливая его к пластической деформации.
Поперечная сварка вдоль стыка.
Как только материал достигает соответствующей температуры, инструмент перемещается вдоль стыка. Вращающийся штифт перемешивает размягченный материал, в то время как плечо оказывает давление при штамповке, объединяя соединение в твердотельный сварной шов.
Втягивание инструмента и управление выходным отверстием
В конце сварки инструмент убирается, оставляя небольшое выходное отверстие. В зависимости от конструкции детали и требований к качеству этой функцией можно управлять с помощью отводных выступов, корректировки конструкции соединения или специальных инструментов, таких как системы выдвижных штифтов.
В центре каждого аппарата для сварки трением с перемешиванием находится инструмент FSW — неплавящийся компонент, который напрямую контролирует выделение тепла, поток материала и качество конечного сварного шва. В отличие от горелок для сварки плавлением, инструмент FSW физически взаимодействует с заготовкой, поэтому его конструкция оказывает такое сильное влияние на стабильность процесса и образование дефектов.
Плечо . отвечает за выработку большей части тепла от трения, а также удерживает под собой размягченный материал Хорошо спроектированный уступ помогает предотвратить выброс материала, улучшает качество поверхности и обеспечивает постоянное давление проковки по всему сварному шву. Обычно используются спиральные или спиральные уступы, поскольку они помогают направить материал обратно к центру сварного шва, уменьшая блики и улучшая внешний вид поверхности, особенно при сварке длинных алюминиевых сварных швов.
Штифт или зонд проходит в линию соединения и выполняет фактическое перемешивающее действие. Вращаясь, штифт смешивает и транспортирует пластифицированный материал от передней кромки инструмента к задней, создавая твердотельную связь. Длина штифта напрямую влияет на глубину проникновения, а диаметр и профиль штифта влияют на структуру потока материала и вероятность возникновения внутренних дефектов, таких как туннельные пустоты или отсутствие консолидации.
Различные геометрии инструмента выбираются в зависимости от типа материала, толщины и конструкции соединения. Например, цилиндрические штифты часто используются для сварки алюминия общего назначения, а резьбовые или конические штифты улучшают перемешивание в более толстых секциях. Неправильный выбор геометрии инструмента может привести к дефектам поверхности, чрезмерному заусенцу или скрытым внутренним дефектам, даже если параметры станка кажутся правильными.
Хотя инструмент выполняет сварку, общее качество сварки во многом зависит от возможностей самой машины для сварки трением с перемешиванием . Одним из наиболее решающих факторов является контроль осевой силы , иногда называемый регулированием силы по оси Z. Поддержание стабильной, контролируемой прижимной силы обеспечивает стабильное уплотнение материала, особенно при работе с литыми компонентами или деталями, поверхность которых отличается.
точный контроль скорости шпинделя и скорости перемещения . Не менее важен Скорость шпинделя определяет поступление тепла, а скорость перемещения определяет, как долго тепло подается на данную секцию соединения. Баланс между этими двумя параметрами напрямую влияет на структуру зерна, внешний вид поверхности и механические характеристики. Стабильный, синхронизированный контроль предотвращает перегрев, недогрев и нестабильные профили сварки.
Структурная жесткость – еще один критический фактор, который часто недооценивают. Сварка трением с перемешиванием создает высокие технологические усилия, и любое отклонение корпуса машины может привести к изменениям глубины погружения, неравномерному давлению штамповки и снижению срока службы инструмента. Жесткая конструкция машины помогает поддерживать точность размеров и минимизировать риск внутренних дефектов сварных швов.
Для приложений, где качество критически важно, мониторинг температуры, регистрация данных и системы обратной связи в реальном времени играют все более важную роль. Отслеживая переменные процесса, такие как температура инструмента, осевая сила и крутящий момент, производители получают лучшую видимость процесса, обеспечивают возможность отслеживания и поддерживают квалификационные требования в таких отраслях, как аэрокосмическая промышленность и производство электромобилей.
Наконец, системы крепления и зажима являются важной, но часто упускаемой из виду частью сварочной системы. Поскольку FSW опирается на высокую осевую силу, заготовки должны быть жестко закреплены на опорной наковальне, чтобы предотвратить подъем или перемещение. Ненадлежащее крепление может ухудшить качество сварки независимо от того, насколько совершенен станок или инструмент.
Специализированные машины для сварки трением с перемешиванием представляют собой специально разработанные системы, обеспечивающие максимальную жесткость и высокое осевое усилие . Эти машины разработаны специально для FSW и обычно используются в производственных условиях, где качество сварки, повторяемость и производительность не подлежат обсуждению. Их прочная конструкция позволяет им обрабатывать более толстые профили и высокопрочные алюминиевые сплавы со стабильным контролем процесса.
Этот тип станков FSW лучше всего подходит для применений, связанных с толстыми материалами, строгими стандартами качества и непрерывными производственными циклами , такими как аэрокосмические панели или конструкционные компоненты электромобилей. Основными компромиссами являются большая занимаемая площадь и более специализированная роль, поскольку эти системы обычно оптимизированы для линейных или плоских сварочных путей, а не для очень сложной трехмерной геометрии.
Машины для сварки трением с перемешиванием портального типа построены вокруг большой жесткой рамы, которая перемещается по неподвижной заготовке. Такая конфигурация делает их идеальными для длинных сварных швов и крупноформатных деталей , где критически важно поддерживать постоянное усилие и соосность на больших расстояниях.
Эти машины широко используются для изготовления аккумуляторных лотков для электромобилей, компонентов шасси и больших алюминиевых панелей , что объясняет, почему портальные конструкции доминируют на многих крупноформатных линиях по производству электромобилей. Их способность выдерживать тяжелые приспособления и большие рабочие зоны, сохраняя при этом жесткость, дает им явное преимущество в высокоточных и крупномасштабных приложениях.
Роботизированные системы сварки трением с перемешиванием сочетают в себе инструменты FSW с многоосными промышленными роботами, обеспечивая исключительную гибкость для сложных 3D-путей сварки и реконфигурируемых производственных линий . Они особенно полезны, когда детали различаются по форме или когда сварные швы невозможно выполнить в одной плоскости.
Компромисс заключается в снижении жесткости по сравнению со специализированными или портальными машинами. Это может ограничить достижимую толщину и точность в зависимости от силовых возможностей робота и структурной поддержки. В результате роботизированная FSW обычно выбирается для более тонких материалов и применений, где гибкость и радиус действия перевешивают максимальную сварочную силу.
Головки FSW, предназначенные для интеграции с существующими станками с ЧПУ, могут стать практической отправной точкой в сварке трением с перемешиванием, особенно для исследований и разработок, прототипирования и мелкосерийного производства.
Этот подход наиболее подходит для относительно тонких алюминиевых профилей и коротких сварных швов, когда технологические силы остаются в пределах структурных ограничений платформы ЧПУ. Производительность во многом зависит от жесткости станка, крутящего момента шпинделя и доступной осевой силы, которые значительно различаются в зависимости от модели ЧПУ.
Хотя решения FSW, интегрированные с ЧПУ, обеспечивают гибкость и быстрое развертывание, они не заменяют специализированные или портальные станки FSW в приложениях, требующих высокой осевой силы, длинных непрерывных сварных швов или стабильности производственного уровня, таких как лотки для аккумуляторов электромобилей, большие панели или толстые компоненты из литого под давлением алюминия.

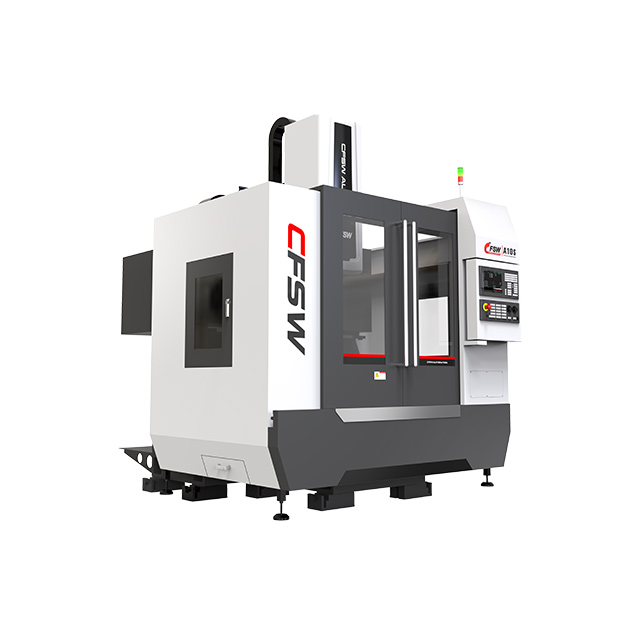

Компактные и сверхкомпактные машины для сварки трением с перемешиванием предназначены для ситуаций, когда пространство ограничено или детали имеют небольшой размер. Эти системы обычно используются для прототипирования, лабораторных работ и небольших компонентов электромобилей , где полномасштабное оборудование было бы непрактично.
Несмотря на свой меньший размер, компактные станки по-прежнему обеспечивают контролируемое усилие и движение, необходимые для качественной FSW, что делает их полезным решением для опытно-конструкторских работ или мелкосерийного производства в мастерских с ограниченным пространством.
Многостанционные системы сварки трением с перемешиванием созданы для крупносерийных производственных предприятий, где производительность зависит от параллельной обработки. Позволяя сваривать несколько деталей одновременно или последовательно на разных станциях, эти системы значительно повышают производительность.
Они часто используются для компонентов аккумуляторных батарей и длинных алюминиевых деталей в производстве электромобилей, где необходимо поддерживать постоянное качество в масштабе. Конфигурации с несколькими станциями обычно интегрируются в автоматизированные производственные линии для максимизации эффективности.
| Тип машины | Типичные возможности Точность | 2D/3D сварки | (типичная) | Идеальные области применения |
|---|---|---|---|---|
| Специальная машина FSW | Высокая сила, толстые секции | 2D | Высокий | Аэрокосмические конструкции, толстый алюминий, крупносерийное производство. |
| Портальная машина FSW | Длинные швы, большие панели. | 2D | Высокий | Поддоны для аккумуляторов электромобилей, шасси, большие панели |
| Роботизированная система FSW | Гибкие, сложные пути | 3D | Умеренный | Сложная геометрия, реконфигурируемые линии. |
| ЧПУ + руководитель FSW | Тонкие и средние срезы | 2D | Высокий | НИОКР, прототипирование, гибридная обработка |
| Компактная машина FSW | Мелкие детали, ограниченное пространство | 2D | Высокий | Мелкие детали электромобиля, лабораторное использование |
| Многостанционная система FSW | Параллельная высокая пропускная способность | 2D | Высокий | Аккумуляторные блоки, длинные компоненты |
Производство электромобилей в настоящее время является самой быстрорастущей областью применения сварки трением с перемешиванием , что обусловлено необходимостью создания легких конструкций, высокой точности размеров и герметичных соединений. Одним из наиболее распространенных применений являются пластины охлаждения аккумуляторов , где плоскостность, целостность внутренних каналов и повторяемость имеют решающее значение. FSW создает гладкие, полностью консолидированные швы, которые минимизируют деформацию и снижают риск утечек в системах с жидкостным охлаждением.
аккумуляторные лотки и корпуса . Еще одним важным применением являются Эти компоненты часто требуют длительных непрерывных сварных швов на алюминиевых панелях, где традиционная сварка может привести к чрезмерной деформации. Сварка трением с перемешиванием позволяет производителям поддерживать жесткие допуски, обеспечивая при этом высокую прочность конструкции, что делает ее хорошо подходящей для крупноформатных аккумуляторных систем электромобилей.
FSW также широко используется для изготовления крупных литых под давлением конструкций электромобилей , особенно из сплавов Al-Si. Эти отливки могут различаться по толщине и состоянию поверхности, что делает необходимым контролируемое усилие и стабильное тепловложение. Кроме того, теплообменники и детали терморегулирования выигрывают от способности FSW создавать чистые, бездефектные соединения без присадочного материала.
На высокопроизводительных линиях по производству электромобилей конфигурации FSW с двумя или несколькими головками для балансировки подвода тепла или одновременной сварки нескольких швов. можно использовать Этот подход может улучшить время цикла и тепловую симметрию, особенно в компонентах больших батарей.
За пределами платформ электромобилей сварка трением с перемешиванием все чаще применяется к конструкциям автомобильных кузовов, подрамникам и алюминиевым компонентам, подверженным авариям . Эти детали требуют высокой прочности соединений и постоянного качества, особенно в зонах, критически важных для безопасности, где изменчивость недопустима.
Соединение компонентов из литого алюминия представляет собой уникальную проблему из-за неоднородности материала и содержания кремния. FSW решает многие из этих проблем, избегая дефектов затвердевания, хотя правильный материал инструмента и контроль силы необходимы для стабильных результатов.
Для видимых внешних частей управление выходными отверстиями . важным фактором становится Производители часто полагаются на совместные стратегии проектирования, выступы или усовершенствованные инструменты, такие как системы выдвижных штифтов, чтобы свести к минимуму постобработку и сохранить внешний вид поверхности.
В аэрокосмической и оборонной промышленности сварка трением с перемешиванием ценится за исключительную целостность соединений и повторяемость . Типичные области применения включают панели фюзеляжа, конструкции крыльев, а также баки или сосуды под давлением , где длинные сварные швы должны соответствовать строгим механическим и усталостным требованиям.
FSW особенно хорошо подходит для высокопрочных алюминиевых сплавов, таких как серии 2xxx и 7xxx , которые склонны к растрескиванию при сварке плавлением. Поскольку процесс протекает ниже температуры плавления, он сохраняет свойства материала и образует мелкозернистые зоны сварного шва.
Эти отрасли также в значительной степени обусловлены соблюдением требований и квалификационных требований . Мониторинг процессов, регистрация данных и отслеживание часто являются обязательными, а машины FSW обычно интегрируются в системы качества, которые поддерживают строгие рабочие процессы проверки и сертификации.
Применение на железных дорогах и транспорте часто включает длинные линейные сварные швы на больших алюминиевых панелях , таких как полы и боковые стенки вагонов. Сварка трением с перемешиванием обеспечивает гладкие и равномерные швы, что снижает необходимость в доработке и послесварочной отделке.
Низкая деформация, достигаемая с помощью FSW, помогает поддерживать точность размеров на сварных швах большой длины, что особенно важно для модульной сборки и единообразной геометрии автомобиля. Это делает этот процесс хорошо подходящим как для производства высокоскоростных железных дорог, так и для городского транспорта.
В морском и судостроении сварка трением с перемешиванием используется для панелей корпуса и палубы, изготовленных из коррозионностойких алюминиевых сплавов . Контроль искажений является основным фактором, влияющим на стоимость, поскольку большие панели должны точно подходить во время сборки.
Твердотельная природа FSW сводит к минимуму остаточное напряжение и улучшает долгосрочные характеристики конструкции в суровых морских условиях. Способность производить чистые сварные швы с постоянными механическими свойствами делает его привлекательным как для коммерческих, так и для специализированных судов.
В промышленности и энергетике сварка трением с перемешиванием обычно применяется для радиаторов, охлаждающих пластин и силовых шкафов , где тепловые характеристики и надежность соединений имеют решающее значение. В некоторых случаях медные шины и гибридные алюминиево-медные сборки соединяются с использованием тщательно контролируемых процессов FSW.
Этот процесс также используется для изготовления больших алюминиевых рам и структурных узлов промышленного оборудования, где стабильное качество сварных швов и уменьшенная деформация упрощают последующую обработку и сборку.
Новые области применения сварки трением с перемешиванием включают строительные и архитектурные конструкции , такие как крупные алюминиевые профили, секции мостов и фасадные элементы. Эти проекты выигрывают от способности этого процесса создавать прочные, визуально чистые соединения на больших расстояниях.
FSW также привлекает внимание к соединению разнородных материалов в функциональных узлах, особенно там, где требуются электрические или тепловые интерфейсы. Тщательно управляя положением инструмента и параметрами процесса, производители могут соединять материалы с самыми разными свойствами, сохраняя при этом надежную работу.
Алюминий является наиболее широко свариваемым материалом с использованием сварки трением с перемешиванием , охватывая практически весь диапазон сплавов от 1xxx до 7xxx . Одним из ключевых преимуществ FSW является его способность соединять высокопрочные марки алюминия, особенно сплавы 2ххх и 7ххх , которые склонны к горячему растрескиванию и пористости при сварке плавлением. Поскольку FSW работает при температуре ниже температуры плавления, он сохраняет химический состав сплава и создает мелкозернистые, механически прочные соединения.
Литые алюминиевые сплавы , особенно сплавы Al-Si, обычно используемые в конструкциях автомобилей и электромобилей, создают дополнительные проблемы, такие как переменная микроструктура и более высокая абразивность. Эти материалы обычно требуют более прочных инструментальных материалов и тщательного контроля силы и тепловложения для достижения стабильных и бездефектных сварных швов.
Магниевые сплавы все чаще используются в легких изделиях из-за их высокого соотношения прочности к весу. Сварка трением с перемешиванием хорошо подходит для магния, поскольку этот процесс сводит к минимуму окисление и позволяет избежать риска воспламенения, связанного со сваркой плавлением. Типичные области применения включают автомобильные компоненты и аэрокосмические конструкции, где снижение веса имеет решающее значение.
Тем не менее, магниевые сплавы требуют тщательного контроля процесса, поскольку они имеют более узкое окно обработки и более низкие температуры плавления. Правильная конструкция инструмента и консервативное тепловложение необходимы для поддержания качества поверхности и предотвращения дефектов.
Медь и медные сплавы привлекательны для тепловых и электрических применений , таких как теплообменники, силовая электроника и шины. Сварка трением с перемешиванием может успешно соединять медь, но высокая теплопроводность материала требует более высокого подвода тепла и стабильного контроля силы для поддержания достаточной пластификации.
Выбор материала инструмента особенно важен при сварке меди. Инструменты на основе вольфрама или карбида обычно используются, чтобы выдерживать повышенные температуры и противостоять износу. Эффективное управление нагревом, включая оптимизированную скорость шпинделя и скорость перемещения, помогает обеспечить стабильное качество сварки.
Титановые сплавы ценятся за исключительное соотношение прочности и веса и коррозионную стойкость , особенно в аэрокосмической и высокопроизводительной технике. Сварка трением с перемешиванием представляет собой твердотельную альтернативу, которая снижает риск загрязнения и позволяет избежать многих дефектов, связанных со сваркой плавлением.
Однако сварка титана требует узкого и тщательно контролируемого технологического окна. Инструментальные материалы должны выдерживать высокие температуры и силы, а параметры процесса должны быть оптимизированы, чтобы сбалансировать выделение тепла и срок службы инструмента. В результате титановые FSW обычно используются для специализированных дорогостоящих компонентов.
Стали и нержавеющие стали можно сваривать трением с перемешиванием, но они предъявляют более высокие технические требования по сравнению с алюминием или магнием. Эти материалы требуют высококачественных инструментальных материалов и значительно более высоких осевых усилий из-за их прочности и более высоких температур размягчения.
На практике сварка стали трением с перемешиванием часто ограничивается умеренными толщинами и более низкими скоростями перемещения, чтобы контролировать износ инструмента и стабильность процесса. Приложения обычно ориентированы на промышленные или структурные компоненты, где преимущества твердотельного соединения оправдывают дополнительную сложность.
Сварка трением с перемешиванием также позволяет соединять разнородные металлы , например, комбинации алюминия и меди, алюминия и стали и алюминия и магния. Эти соединения особенно ценны в приложениях, которые сочетают в себе структурные и функциональные требования, например, в электрических или тепловых интерфейсах.
Основной проблемой при сварке разнородных металлов является контроль образования хрупких интерметаллидов. Такие методы, как позиционирование со смещением инструмента , , асимметричные конструкции штифтов и точный контроль силы и тепла обычно используются для управления потоком материала и ограничения роста интерметаллидов при сохранении прочности соединения.
При сварке трением с перемешиванием осевое усилие часто является основным ограничителем возможностей . В отличие от сварки плавлением, где доминирует тепловложение, FSW опирается на направленную вниз силу для пластификации, консолидации и штамповки материала под инструментом. Если машина не может поддерживать стабильное усилие, даже идеально выбранные параметры не предотвратят внутренние дефекты.
Разные семейства приложений требуют очень разных уровней усилий. Тонкие охлаждающие пластины аккумулятора обычно требуют умеренной и очень стабильной силы для поддержания плоскостности и герметичности. Батарейные лотки и кожухи требуют более высоких усилий при сварке большой длины для контроля деформации. Толстые литые под давлением алюминиевые компоненты , особенно сплавы Al-Si, требуют самых высоких уровней силы, чтобы преодолеть изменчивость материала и обеспечить полную консолидацию.
| Тип применения | Типичная потребность в усилии | Ключевой риск при недостаточном размере |
|---|---|---|
| Охлаждающие пластины | От низкого до среднего | Неполное соединение, утечка |
| Батарейные лотки | От среднего до высокого | Деформация, дефекты поверхности |
| Толстые литые детали | Высокий | Дефекты туннеля, отсутствие консолидации |
Когда силовых возможностей недостаточно, проблемы часто возникают под поверхностью. Общие симптомы включают внутренние туннельные дефекты, зацепляющиеся соединения, неравномерное формирование самородков и снижение механической прочности, даже если поверхность сварного шва выглядит приемлемой.
Производительность шпинделя определяется не только мощностью, но и сочетанием крутящего момента, диапазона скоростей и стабильности управления . Крутящий момент играет решающую роль при сварке более толстых секций или более твердых материалов, поскольку он напрямую влияет на способность инструмента перемешивать и перемещать пластифицированный материал.
Сама по себе высокая частота вращения не указывает на работоспособность машины FSW. Во многих требовательных приложениях адекватный крутящий момент при более низких скоростях вращения гораздо важнее максимальной скорости. Шпиндель, обеспечивающий стабильный крутящий момент в широком диапазоне скоростей, позволяет лучше согласовывать подвод тепла с типом материала, толщиной и конфигурацией соединения.
Подбор корпуса шпинделя в соответствии с применением помогает избежать перегрева, износа инструмента и нестабильного качества сварки. Тонкие алюминиевые листы, толстые профили и литые компоненты требуют разных балансов крутящего момента и скорости, чтобы оставаться в пределах стабильного технологического окна.
Жесткость машины напрямую влияет на стабильность сварного шва, риск возникновения дефектов и срок службы инструмента. При сварке трением с перемешиванием через шпиндель и раму передаются высокие осевые и поперечные силы. Любое структурное отклонение может привести к колебаниям глубины погружения и давления штамповки.
Концептуально конструкции с C-образной рамой предлагают компактную компоновку, но могут быть более чувствительными к прогибам при высоких нагрузках. Портальные конструкции обеспечивают превосходную жесткость в больших рабочих зонах, что делает их идеальными для длинных швов и больших панелей. Конструкции коробчатого типа или с тяжелой рамой обеспечивают максимальную жесткость при работе с высокими нагрузками, но часто требуют больше места и инфраструктуры.
Жесткая конструкция не только улучшает качество сварки, но и продлевает срок службы инструмента за счет снижения вибрации и неравномерной нагрузки на инструмент.
При сварке трением с перемешиванием точность заключается не только в позиционировании; это напрямую влияет на стабильность глубины погружения и отслеживание траектории . Небольшие отклонения в положении инструмента могут изменить подвод тепла, поток материала и давление штамповки, что приведет к нестабильным свойствам сварного шва.
Ожидания отрасли различаются. Аэрокосмические приложения обычно требуют очень высокой повторяемости для удовлетворения строгих требований к качеству и усталости. Общее производство может допускать несколько более широкие допуски при условии, что характеристики конструкции остаются неизменными. Роботизированные системы FSW отдают приоритет гибкости, допуская более низкую абсолютную точность в обмен на возможность сложного трехмерного пути.
Понимание того, как точность влияет на качество сварки, помогает согласовать возможности машины с реальными производственными потребностями.
Стратегия управления играет важную роль в том, насколько хорошо станок FSW справляется с реальными изменениями деталей. Контроль положения поддерживает фиксированную глубину инструмента, что хорошо работает при обработке плоских, очень однородных деталей. Контроль силы динамически регулирует положение инструмента для поддержания постоянной осевой силы, что делает его более подходящим для отливок или деталей с изменяющейся поверхностью.
Во многих производственных средах гибридные системы управления сочетают в себе оба подхода. Управление положением обеспечивает базовую точность, а обратная связь по усилию компенсирует изменение толщины, искажения или допуск крепления. Этот баланс улучшает повторяемость и надежность при различных состояниях детали.
По мере того, как сварка трением с перемешиванием внедряется в отрасли, где качество продукции критически важно, мониторинг процессов и сбор данных становятся все более важными. Мониторинг температуры на инструменте или шпинделе дает представление о тепловложении и состоянии инструмента, помогая предотвратить перегрев или преждевременный выход инструмента из строя.
Регистрация данных таких параметров, как сила, крутящий момент, скорость и температура, способствует отслеживанию и квалификации процесса . Эти записи часто необходимы для аэрокосмической, электромобильной и других регулируемых отраслей промышленности, и они позволяют постоянно улучшать качество сварки, связывая результаты качества сварки с фактическими условиями процесса.
Первый шаг в выборе подходящего аппарата для сварки трением с перемешиванием — четко определить, что вы на самом деле свариваете. Начните с основ: тип материала, диапазон толщины, конструкция соединения (стыковое, внахлест или Т-образное), общая длина сварного шва и общая геометрия детали. Эти факторы напрямую влияют на требуемую осевую силу, возможности шпинделя и конструкцию машины.
Также важно учитывать рабочую среду . Небольшие, повторяемые детали часто можно обрабатывать с помощью компактных или интегрированных с ЧПУ решений FSW, тогда как для больших сборок, таких как аккумуляторные лотки или панели, требуются портальные или специальные станки с увеличенным ходом. Наконец, подумайте о сложности пути сварки. Прямые 2D-швы хорошо подходят для жестких машин, а изогнутые 3D-швы могут указывать на роботизированные или многоосные решения.
Стоимость машин FSW широко варьируется в зависимости от структуры, возможностей сил и уровня автоматизации, поэтому полезнее думать об уровнях затрат, а не о фиксированных ценах . Решения начального уровня обычно ориентированы на гибкость и быстрое развертывание, тогда как системы более высокого уровня отдают приоритет пропускной способности, жесткости и долгосрочной стабильности производства.
При оценке рентабельности инвестиций не ограничивайтесь первоначальной ценой покупки. Сварка трением с перемешиванием исключает необходимость использования присадочной проволоки и защитного газа, значительно снижает деформацию и часто сокращает необходимость механической обработки и доработки после сварки. При расчете безубыточности следует учитывать годовой объем сварных швов, экономию труда, сокращение отходов, затраты на качество и потенциал автоматизации , а не только стоимость оборудования.
| драйвера затрат на рентабельность инвестиций | Влияние |
|---|---|
| Расходные материалы исключены | Прямое снижение эксплуатационных расходов |
| Уменьшение искажений | Меньше переделок и механической обработки |
| Возможность автоматизации | Более низкая стоимость рабочей силы на деталь |
| Сокращение брака и дефектов | Улучшенная урожайность и стабильность |
Как только границы приложения и бюджета ясны, технические спецификации становятся основным фильтром. Сосредоточьтесь на допустимой осевой силе, крутящем моменте и мощности шпинделя, жесткости станка, точности перемещения и стратегии управления . Эти параметры определяют, сможет ли машина стабильно обеспечивать приемлемое качество сварки ваших деталей.
На этом этапе также должны быть определены требования к мониторингу качества. Некоторые приложения требуют базового управления параметрами, тогда как другие требуют регистрации данных, отслеживания и интеграции с системами контроля . Машины, которые не могут удовлетворить эти требования, могут с трудом масштабироваться для регулируемого или крупносерийного производства.
Практические ограничения часто сужают окончательное решение больше, чем технические спецификации. Требования к площади пола и фундаменту могут значительно различаться в зависимости от компактных систем, портальных машин и роботизированных ячеек. Защитные кожухи , особенно для роботов FSW, также необходимо учитывать на ранних этапах процесса планирования компоновки.
Сроки поставки и реализации являются еще одним ключевым фактором. Некоторые решения можно развернуть быстро, тогда как другие требуют более длительного времени выполнения и более масштабной установки. Потребности в обучении и внутренняя техническая готовность должны оцениваться реалистично, чтобы обеспечить плавное наращивание мощности.
Наконец, подумайте, как машина FSW впишется в вашу работу в течение следующих нескольких лет. Модульная конструкция позволяет осуществлять будущие обновления , такие как дополнительный мониторинг, автоматизация или расширение станции, без замены всей системы.
В некоторых средах многоцелевые рабочие процессы , сочетающие обработку и сварку на одной платформе, обеспечивают дополнительную гибкость и эффективность использования активов. Выбор решения, которое может развиваться по мере изменения конструкции продукции и объемов производства, помогает защитить долгосрочную инвестиционную ценность.
Выбор подходящего материала для инструментов для сварки трением с перемешиванием начинается с понимания того, что вы свариваете и сколько тепла и силы будет генерировать этот процесс. Для большинства применений алюминия широко используются H13 и другие распространенные инструментальные стали, поскольку они обеспечивают хороший баланс прочности, термостойкости, стоимости и срока службы инструмента. Они хорошо работают с широким спектром алюминиевых сплавов и просты в обслуживании в производственных условиях.
При работе с более высокотемпературными или более абразивными материалами , такими как медь, нержавеющая сталь или титан, стандартные инструментальные стали могут изнашиваться слишком быстро. В этих случаях инструменты на основе твердого сплава или материалы премиум-класса, такие как PCBN или PCD . часто требуются Эти материалы могут выдерживать более высокие температуры и напряжения, но имеют более высокую стоимость и более ограниченные эксплуатационные окна.
Срок службы инструмента определяется несколькими важными факторами:
Температура процесса : Чрезмерное тепло ускоряет износ и размягчение.
Силовая стабильность : изменяющаяся осевая сила увеличивает механическую усталость.
Абразивность материала : литые сплавы и армированные материалы сокращают срок службы инструмента.
| Материал заготовки. | Общий материал инструмента. | Относительный срок службы инструмента. | Типичный вариант использования. |
|---|---|---|---|
| Алюминиевые сплавы | Инструментальная сталь H13 | Длинный | Общее производство |
| Литой алюминий (Al-Si) | Закаленная сталь/твердый сплав | Середина | Автомобильные конструкции |
| Медные сплавы | Карбид | Середина | Тепловые и электрические части |
| Сталь/нержавеющая сталь | ПКБН / ПКД | Короткий | Специализированные промышленные детали |
| Титановые сплавы | Премиум на основе вольфрама | Короткий | Аэрокосмические компоненты |
Геометрия инструмента играет непосредственную роль в выделении тепла, потоке материала и внешнем виде поверхности . Одним из первых решений является длина штифта , которая обычно устанавливается немного короче толщины материала, чтобы обеспечить полное проникновение без повреждения опорной наковальни. Штифт меньшего размера может привести к отсутствию консолидации у основания, а штифт слишком большого размера увеличивает нагрузку и износ инструмента.
определяет Диаметр плеча , сколько тепла выделяется и насколько хорошо проковывается размягченный материал. Большие заплечики производят больше тепла и улучшают качество поверхности, но также увеличивают требования к осевому усилию. Меньшие плечи уменьшают тепловложение, но могут с трудом удерживать материал в более толстых секциях.
Тип соединения также влияет на выбор геометрии. Стыковые соединения обычно допускают более простые профили штифтов и симметричный поток, тогда как соединения внахлест требуют более агрессивного перемешивания для перемещения материала через границу раздела. Для многих применений алюминия предпочтительными являются спиральные или спиральные уступы , поскольку они активно оттягивают материал назад к центру сварного шва, уменьшая блики и улучшая консистенцию, особенно на длинных швах.
В тех случаях, когда внешний вид поверхности или функциональная целостность имеют решающее значение, часто используются инструменты с выдвижными штифтами, чтобы устранить или минимизировать выходные отверстия в конце сварного шва. Эти инструменты позволяют штифту втягиваться перед извлечением инструмента, что делает их полезными для видимых компонентов или герметичных сборок.
Инструменты, чувствительные к температуре, и интеллектуальные держатели инструментов добавляют еще один уровень управления процессом. Измеряя температуру инструмента или интерфейса в режиме реального времени, производители могут лучше управлять тепловыделением, выявлять ненормальные условия и поддерживать требования отслеживаемости в регулируемых отраслях.
В более специализированных случаях стационарные уступы для уменьшения нагрева поверхности и улучшения качества обработки, особенно на криволинейных или сложных траекториях. используются Боббинные инструменты , которые применяют давление ковки с обеих сторон соединения, могут быть эффективны для некоторых пластинчатых и экструзионных сварных швов, где доступен двухсторонний доступ и требуется последовательное уплотнение.
Хотя сварка трением с перемешиванием чрезвычайно универсальна, она не идеальна для каждого материала и диапазона толщины. Ультратонкие листы представляют собой особую проблему, поскольку существует очень мало материала для генерации и сохранения тепла. Поддержание стабильной глубины погружения без разрывов, чрезмерного утончения или повреждения поверхности становится затруднительным, особенно на скоростях промышленного производства.
На другом конце спектра тугоплавкие сплавы , такие как некоторые стали, суперсплавы или тугоплавкие металлы, технически можно сваривать трением с перемешиванием, но стоимость инструмента и его износ часто доминируют с экономической точки зрения. Эти материалы требуют высококачественных инструментальных материалов и высокой осевой силы, что может значительно увеличить стоимость метра сварного шва. В таких случаях альтернативные процессы, такие как лазерная сварка, электронно-лучевая сварка или гибридные подходы, могут предложить более практичный баланс между производительностью и стоимостью.
FSW требует прямого доступа к инструменту по всей траектории соединения , что делает некоторые геометрии деталей непригодными по своей сути. Закрытые профили, внутренние углы, глубокие выемки или закрытые полости могут препятствовать правильному контакту плеча инструмента с поверхностью, ограничивая способность генерировать тепло и давление при штамповке.
Зоны старта и остановки также требуют тщательного планирования. Поскольку инструмент должен погружаться в материал и вытягиваться из него, размещение выходного отверстия становится конструктивным соображением. Если эти места невозможно скрыть, обработать или управлять ими с помощью отводных вкладок или расширенных инструментов, могут быть предпочтительнее альтернативные методы соединения. В некоторых случаях эти ограничения можно устранить, изменив конструкцию соединения или объединив FSW с другим процессом сварки.
Одним из наиболее недооцененных аспектов сварки трением с перемешиванием является технология изготовления приспособлений . FSW создает значительную осевую силу, и без жесткого зажима и правильно спроектированной опорной наковальни качество сварки будет ухудшаться независимо от возможностей машины или выбора параметров.
Дизайн светильника влияет не только на качество. Тяжелые и сложные приспособления увеличивают время установки, ограничивают доступ и могут увеличить общее время цикла. Опорные опоры должны выдерживать полную сварочную нагрузку, сохраняя при этом плоскостность и выравнивание, особенно для тонких панелей или длинных швов. Если сложность приспособлений становится чрезмерной, производители могут обнаружить, что альтернативные методы сварки или стратегия гибридного соединения обеспечивают более эффективное производственное решение.
Охлаждающие пластины аккумуляторной батареи предъявляют весьма специфические требования к системе сварки трением с перемешиванием. Плоскостность, герметичность и повторяемость обычно более важны, чем максимальная толщина. Внутренние каналы должны оставаться герметичными, и даже небольшие деформации могут повлиять на тепловые характеристики или вызвать утечку во время испытаний под давлением.
Для такого типа применения высокоточные портальные станки или специальные планшетные системы FSW . обычно лучше всего подходят Эти модели машин обеспечивают стабильный контроль усилия на длинных швах и превосходную повторяемость положения, что помогает поддерживать равномерное тепловложение и качество поверхности. При крупносерийном производстве можно использовать конфигурации с несколькими станциями или синхронизированными двумя головками для повышения производительности, сохраняя при этом тепловой баланс под контролем.
Лотки аккумуляторных батарей электромобиля, компоненты шасси и большие структурные панели обычно имеют длинные непрерывные сварные швы и детали относительно больших размеров. Здесь приоритеты смещаются в сторону жесткости машины и постоянного осевого усилия на расстоянии , а не компактности или гибкости.
В большинстве случаев станкам FSW портального типа , поскольку они могут охватывать большие рабочие зоны, сохраняя при этом жесткость. предпочтение отдается Для особо сложных требований к конструкции или для более толстых профилей специальные машины FSW с тяжелой рамой . можно выбрать Выбор часто сводится к размеру детали и объему производства: портальные конструкции превосходно справляются с большими панелями, а специальные машины обеспечивают максимальную силу и стабильность для критически важных компонентов.
Толстые детали из литого под давлением алюминия, особенно из сплавов Al-Si, создают дополнительную сложность из-за изменчивости материалов, пористости и неоднородности поверхности . Эти приложения обычно требуют более высокой осевой силы и достаточного крутящего момента шпинделя для обеспечения полной консолидации по всей толщине.
специализированные машины FSW с высокой грузоподъемностью и надежными системами управления . В этом сценарии обычно используются Контроль силы с обратной связью помогает компенсировать изменение толщины, а жесткая конструкция машины снижает риск внутренних дефектов. Типичные точки риска включают туннельные дефекты, неравномерное проникновение и ускоренный износ инструмента, все из которых можно смягчить за счет стабильного контроля силы, подходящего инструмента и консервативного выбора параметров.
Для небольших деталей, прототипов или смешанных производств гибкость часто перевешивает максимальную сварочную мощность. Компактные станки FSW или головки FSW со встроенным ЧПУ являются популярным выбором в научно-исследовательских лабораториях и мастерских, поскольку они позволяют быстро менять настройки и эффективно использовать существующее оборудование.
Эти конфигурации хорошо подходят для более тонких материалов и более коротких сварных швов, а также позволяют экспериментировать с параметрами или новыми конструкциями. В этом контексте возможность переключения между механической обработкой и сваркой или быстрая адаптация к новым деталям может быть более ценной, чем инвестиции в большую специализированную систему.
случаях, когда требуется сложная трехмерная траектория сварки . Наиболее сильные преимущества роботизированная сварка трением с перемешиванием проявляется в тех Многоосные роботы позволяют инструменту следовать по изогнутым или наклонным соединениям, что было бы затруднительно или невозможно на жестких 2D-машинах.
Тем не менее, роботизированное FSW имеет свои компромиссы. Пониженная жесткость по сравнению с портальными или специализированными машинами ограничивает достижимую толщину и усилие, что может повлиять на качество сварки в сложных условиях. Роботизированные системы лучше всего работают с более тонкими материалами и умеренными уровнями силы, где гибкость и досягаемость важнее максимальной жесткости.
| Сценарий применения. | Ключевые требования. | Рекомендуемый тип компьютера. |
|---|---|---|
| Охлаждающие пластины аккумулятора | Плоскостность, герметичность, точность | Портальные или прецизионные специализированные FSW |
| Батарейные лотки/большие панели | Длинные швы, жесткость, повторяемость | Портальный или тяжелый специализированный FSW |
| Толстый литой алюминий | Высокая сила, стабильный контроль | Выделенный мощный FSW |
| Мелкие детали / НИОКР | Гибкость, быстрая настройка | Компактная FSW или ЧПУ + FSW головка |
| Сложные 3D-пути | Многоосный доступ | Роботизированная система FSW |
С точки зрения инвестиций, сварка трением с перемешиванием (FSW) меняет структуру затрат на сварку, а не просто сокращает одну статью расходов. Одна из наиболее очевидных выгод заключается в том, что FSW не требует присадочной проволоки и защитного газа , что исключает повторяющиеся затраты на расходные материалы и нестабильность, которую они вносят в процесс.
FSW также значительно снижает потребность в доработке и послесварочной обработке . Поскольку этот процесс обеспечивает низкую деформацию и стабильные профили сварных швов, детали с большей вероятностью будут соответствовать требованиям к размерам прямо на машине. Это особенно ценно для больших алюминиевых панелей, батарейных отсеков и охлаждающих пластин, где коррекция искажений может быть трудоемкой и дорогостоящей.
Более низкое тепловложение напрямую приводит к снижению процента брака . Благодаря меньшему количеству дефектов, таких как пористость, растрескивание или непровар, производители получают более стабильный выход продукции и меньше отходов материала. Со временем такая последовательность часто имеет больший финансовый эффект, чем первоначальное сокращение расходных материалов.
Энергоэффективность – еще один рычаг, который часто упускают из виду. Будучи твердотельным процессом, FSW обычно потребляет меньше энергии на метр сварного шва , чем дуговые процессы, особенно в длинных непрерывных швах. В сочетании с более быстрым эффективным временем цикла — благодаря сокращению настроек, меньшему количеству проверок и меньшему количеству последующей обработки — это повышает общую эффективность оборудования.
| Элемент затрат | Традиционная сварка | Сварка трением с перемешиванием |
|---|---|---|
| Расходные материалы | Высокий (проволока, газ) | Никто |
| Коррекция искажений | Частый | Минимальный |
| Отходы и переделка | Переменная | Низкий и последовательный |
| Энергия на сварку | Выше | Ниже |
| Послесварочная обработка | Общий | Часто снижается или устраняется |
Инвестиции в FSW имеют наибольший смысл, если оценивать их в метрах сварного шва в год , а не в стоимости одной детали. Области применения с длинными, повторяемыми сварными швами, такие как аккумуляторные лотки, охлаждающие пластины и большие структурные панели, как правило, быстрее достигают безубыточности, поскольку экономия накапливается с каждым дополнительным сварным метром.
Окупаемость инвестиций, ориентированная на качество, является еще одним важным фактором. В тех случаях, когда дефекты приводят к высоким последующим затратам (например, утечки в системах охлаждения аккумуляторов или претензии по гарантии на конструктивные элементы), ценность стабильных, бездефектных сварных швов может быстро перевесить первоначальные инвестиции в оборудование. Предотвращение небольшого количества дорогостоящих отказов само по себе может оправдать внедрение FSW.
Автоматизация еще больше увеличивает отдачу от инвестиций. FSW хорошо совместим с автоматизированным производством, и по мере снижения трудозатрат на сварку автоматизация действует как мультипликатор экономии затрат. В условиях больших объемов производства сочетание низкой стоимости расходных материалов, стабильного качества и автоматизированной работы часто превращает сварку трением с перемешиванием из технического обновления в экономически выгодную производственную стратегию.
Одна из наиболее распространенных ошибок, которые допускают компании, — это завышение мощности машины «на всякий случай». Соблазнительно выбрать самую большую и мощную машину для сварки трением с перемешиванием, чтобы охватить все возможные сценарии будущего, но это часто приводит к ненужным капитальным затратам, слишком большим занимаемым местам и недостаточно используемому оборудованию. В действительности, во многих приложениях, особенно в электромобилях и общем производстве, максимальные усилия и толщина значительно ниже допустимых пределов систем для тяжелых условий эксплуатации. Лучший подход — подобрать размер машины в соответствии с реальными производственными потребностями с разумным, а не экстремальным запасом.
Другая частая проблема – недооценка реалий материалов и инструментов . Различные материалы ведут себя по-разному при сварке трением с перемешиванием, а срок службы инструмента может сильно различаться в зависимости от состава сплава, абразивности и температуры. Если предположить, что один и тот же материал или геометрия инструмента подойдет для всех применений, это часто приводит к ускоренному износу, нестабильному качеству сварки или непредвиденным эксплуатационным расходам. Ранние испытания материалов и инструментов помогают избежать подобных сюрпризов.
Многие покупатели также упускают из виду инженерные усилия, необходимые для крепления и зажима . FSW создает высокие осевые силы, поэтому правильная опора и жесткие крепления не подлежат обсуждению. Игнорирование этой рабочей нагрузки может привести к задержке ввода в эксплуатацию, ухудшению качества сварки или увеличению времени цикла, чем ожидалось. На практике конструкцию приспособления следует рассматривать как часть сварочной системы, а не как второстепенную мысль.
сосредоточение внимания только на цене покупки, а не на совокупной стоимости владения (TCO) . Еще одна распространенная ошибка — Более низкие первоначальные затраты могут быть компенсированы более высоким использованием расходных материалов, меньшим сроком службы инструмента, увеличением количества доработок или ограниченными возможностями автоматизации. Оценка энергопотребления, технического обслуживания, затрат на оснастку и производительности за несколько лет дает гораздо более четкое представление об истинной инвестиционной ценности.
Наконец, многие команды недооценивают важность квалификации, документации и планирования ввода в эксплуатацию . Сварка трением с перемешиванием может показаться простой после запуска, но стабильное производство требует проверки процесса, обучения операторов и зачастую официальной документации, особенно в регулируемых отраслях. Неспособность спланировать этот этап может замедлить сроки производства и снизить доверие к процессу, даже если само оборудование выбрано правильно.
Успешный проект сварки трением с перемешиванием начинается со структурированного технико-экономического обоснования, основанного на реальных деталях, а не на предположениях. Выборочные испытания следует проводить на репрезентативных компонентах с использованием соответствующих для производства материалов, толщин и конструкций соединений. На этом этапе основное внимание уделяется изучению параметров процесса, таких как геометрия инструмента, скорость вращения, скорость перемещения и осевая сила, чтобы определить стабильное окно сварки.
Механические испытания играют важную роль на этом этапе. В зависимости от применения это может включать испытания на растяжение, изгиб или испытания на усталость, чтобы убедиться, что характеристики соединения соответствуют проектным требованиям. Результаты этих испытаний также позволяют командам уточнить предположения о рентабельности инвестиций, заменяя оценки измеренным временем цикла, данными о сроке службы инструмента и показателями качества.
После подтверждения осуществимости внимание переключается на определение окончательной спецификации оборудования . Это включает в себя выбор соответствующей конструкции машины, мощности, системы управления и опций мониторинга на основе утвержденных требований процесса. При оценке поставщика на этом этапе следует учитывать не только технические возможности, но и поддержку приложений, доступность услуг и варианты долгосрочного обновления.
Подготовка объекта часто происходит параллельно с закупками. Электроснабжение, фундамент, защитные ограждения и погрузочно-разгрузочные работы необходимо планировать заранее, чтобы избежать задержек при монтаже. Реалистичные сроки, учитывающие доставку, установку и ввод в эксплуатацию, помогают согласовать внутренние ресурсы и планирование производства.
Обучение имеет решающее значение для достижения стабильного производства. Операторам и инженерам-технологам необходимо четкое понимание основ FSW, работы машины, настройки инструментов и основных способов устранения неполадок . В отличие от традиционной сварки, FSW во многом зависит от силы и контроля движений, поэтому практическое обучение особенно ценно.
Во многих отраслях подход к квалификации процессов , даже если официальная документация WPS или PQR не требуется. требуется Определение приемлемых диапазонов параметров, документирование процедур и интеграция сбора данных в систему качества помогают обеспечить повторяемость. Настройка прослеживаемости, включая регистрацию параметров и связь между проверками, должна быть завершена до начала полноценного производства.
Производство обычно начинается с пилотных запусков для подтверждения стабильности в реальных условиях эксплуатации. На этом этапе пристальное внимание уделяется износу инструмента, постоянству подвода тепла и различиям между деталями. Ранний мониторинг помогает выявить тенденции до того, как они повлияют на качество или производительность.
По мере роста уверенности параметры могут быть точно настроены, чтобы сократить время цикла, продлить срок службы инструмента или снизить потребление энергии. Сварка трением с перемешиванием хорошо поддается постоянному совершенствованию, когда данные производства используются для совершенствования процесса с течением времени и поддержания стабильных характеристик по мере увеличения объемов.
Одним из наиболее важных событий, определяющих будущее сварки трением с перемешиванием (FSW), является развитие мониторинга и прогнозного обслуживания на основе искусственного интеллекта . Современные станки FSW уже собирают большие объемы технологических данных, таких как усилие, крутящий момент, температура и нагрузка шпинделя. Следующий шаг — разумное использование этих данных. Модели машинного обучения могут выявлять тонкие закономерности, указывающие на износ инструмента, смещение процесса или надвигающиеся дефекты, что позволяет проводить техническое обслуживание или корректировку параметров до того, как это повлияет на качество. Для производителей это означает более продолжительное время безотказной работы, более стабильное качество сварки и сокращение времени незапланированных простоев.
Еще одной важной тенденцией является гибридное нагревание , особенно лазерная и индукционная сварка трением с перемешиванием. Эти подходы предусматривают использование внешнего источника тепла перед инструментом или вокруг него для предварительного нагрева материала. Уменьшая механическую нагрузку на инструмент, гибридная FSW расширяет практическое окно сварки для более твердых материалов, более толстых сечений и более высоких скоростей сварки. Это особенно актуально для стали, титана и современных алюминиевых сплавов, где чистое механическое перемешивание может ограничить производительность или срок службы инструмента.
Технология FSW также движется к расширению возможностей соединения разнородных материалов . Поскольку электромобили, силовая электроника и легкие конструкции становятся все более сложными, производителям все чаще приходится объединять материалы с очень разными тепловыми и механическими свойствами. Достижения в разработке инструментов, стратегиях управления усилием и оптимизации процессов делают соединения алюминия с медью, алюминия со сталью и другие гибридные соединения более надежными, открывая новые возможности для функциональных сборок и сборок из нескольких материалов.
Интерес к сварке трением с перемешиванием полимеров и композитов продолжает расти, особенно в отношении термопластов, используемых в легких корпусах и конструктивных элементах. Хотя эта область все еще развивается по сравнению с FSW по металлу, первые промышленные применения показывают многообещающие возможности соединения армированных пластиков с минимальной деградацией и хорошим качеством поверхности. Практическое внедрение зависит от типа материала, содержания арматуры и геометрии детали, но технология постепенно переходит от лабораторных исследований к использованию в нишевом производстве.
Наконец, сварка трением с перемешиванием все чаще позиционируется как устойчивый и экологичный производственный процесс . Его низкое энергопотребление, отсутствие расходных материалов и минимальные выбросы хорошо согласуются с корпоративными целями устойчивого развития и давлением со стороны регулирующих органов по сокращению выбросов углекислого газа. Поскольку производители более тщательно измеряют и сообщают о воздействии на окружающую среду, твердотельная природа FSW становится не просто техническим преимуществом, но и стратегическим преимуществом в долгосрочном планировании производства.
Ответ: Сварка трением с перемешиванием (FSW) лучше всего работает с материалами, которые могут пластифицироваться и «коваться» под воздействием тепла и давления без плавления. Обычно он не подходит (или непрактичен) для:
Хрупкие, не поддающиеся ковке материалы , которые трескаются, а не растекаются.
Некоторые сплавы с очень высокой температурой плавления , где износ/стоимость оснастки становятся чрезмерными (СТП может быть технически возможным, но неэкономичным).
Определенные комбинации материалов , которые слишком быстро образуют хрупкие интерметаллические слои (некоторые разнородные пары), если конструкция и процесс соединения не тщательно спроектированы.
Ответ: Отраслевые рекомендации и производственная практика постоянно подчеркивают сильные стороны FSW при работе с алюминиевыми сплавами (включая высокопрочные серии) и его растущее использование при обработке магния, меди и, в более специализированных случаях, титана и стали , при условии, что машинное усилие/крутящий момент и материал инструмента являются подходящими. FSW также используется для разнородных соединений, таких как Al-Cu и Al-Steel , когда рост интерметаллидов контролируется с помощью стратегии смещения и параметров.
Ответ: Допустимая толщина зависит главным образом от осевой силы, крутящего момента, жесткости и инструмента , а не только от обозначения «FSW».
Однопроходной : обычно используется для тонких и средних сечений алюминия; более толстые секции требуют гораздо более высоких усилий и крутящего момента
Многопроходной : используется, когда превышена производительность за один проход или когда управление нагревом/потоком упрощается поэтапно.
Двусторонний (сварной шов с обеих сторон) : используется для увеличения толщины сварного шва и улучшения качества шва, когда доступ позволяет.
Вкратце: не существует одной универсальной максимальной толщины — она зависит от применения и станка, и именно поэтому конкуренты уделяют особое внимание жесткости/силе станка и правильному выбору инструментов.
Ответ: Тот же ответ, что и выше: практический предел определяется усилием машины + крутящим моментом + жесткостью + конструкцией инструмента , а также тем, можете ли вы использовать двустороннюю или многопроходную стратегию . Для конструкционного алюминия большой толщины обычно выбирают специальные высокопрочные системы, поскольку они могут поддерживать стабильное давление штамповки по всей глубине сварного шва.
Ответ: Основными ограничивающими факторами являются допустимая осевая сила, доступный крутящий момент на низкой скорости, жесткость машины и долговечность инструмента. Недостаточные возможности могут привести к внутренним дефектам, таким как туннельные пустоты или неполная консолидация.
Ответ: Сварка трением с перемешиванием (FSW) — это процесс соединения в твердом состоянии, при котором вращающийся неплавящийся инструмент генерирует тепло трения и механически перемешивает материал для образования кованого соединения. В отличие от традиционной сварки, основной материал не плавится, что значительно снижает деформацию и исключает дефекты, связанные с затвердеванием, такие как пористость и горячие трещины.
Ответ: FSW означает сварку трением с перемешиванием. Этот термин относится как к самому процессу сварки, так и к машинам и инструментам, предназначенным для выполнения этого метода твердотельного соединения.
Ответ: FSW известен тем, что производит высокопрочные сварные швы с низкой деформацией и превосходной повторяемостью. Он особенно ценится в отраслях с интенсивным использованием алюминия за его способность сваривать длинные швы, сокращать количество послесварочных операций и поддерживать жесткие допуски на размеры в производственных условиях.
Ответ: Сварка трением с перемешиванием широко используется для:
Охлаждающие пластины, лотки и кожухи для аккумуляторов электромобилей
Панели фюзеляжа, баки и детали конструкции аэрокосмической отрасли
Железнодорожные и морские алюминиевые панели
Промышленные радиаторы, охлаждающие пластины и структурные рамы.
Эти приложения выигрывают от низкого тепловложения FSW, прочных соединений и высокой стабильности процесса.
Ответ: Срок службы инструмента значительно варьируется в зависимости от материала заготовки и стабильности процесса. Алюминиевые сплавы обычно обеспечивают длительный срок службы инструмента, тогда как более твердые или более абразивные материалы сокращают его. Стабильный контроль усилия и правильное управление температурой являются ключом к увеличению срока службы инструмента.
Ответ: Износ инструмента в основном обусловлен:
Чрезмерная температура процесса
Колеблющаяся осевая сила
Абразивность материала (например, литой алюминий, армированные сплавы)
Неподходящий материал или геометрия инструмента.
Ответ: Сварка трением с перемешиванием может потребовать более высоких первоначальных инвестиций в оборудование, чем обычная дуговая сварка, главным образом из-за требований к жесткости машины и контролю силы. Однако эксплуатационные затраты зачастую ниже, поскольку отсутствует присадочная проволока, защитный газ, меньше деформаций и меньше доработок. Для длинных алюминиевых швов и деталей, качество которых имеет критическое значение, FSW часто оказывается экономически выгодным с течением времени.
О: На эксплуатационные расходы влияют:
Стоимость оснастки за метр сварного шва
Потребление энергии за цикл
Уровень труда и автоматизации
Уровень брака и доработки
Многие производители оценивают экономику FSW, используя стоимость за метр сварного шва, а не стоимость за деталь, что лучше отражает применение при работе с длинными швами.
Ответ: FSW не заменяет все традиционные процессы сварки. Он превосходно подходит для применений, требующих низкой деформации, высокой повторяемости и длинных алюминиевых сварных швов. Традиционная сварка по-прежнему может быть предпочтительной для очень тонких материалов, сложных геометрий доступа или локализованных ремонтных работ.
Ответ: FSW особенно хорошо подходит для длинных алюминиевых швов, чувствительных к деформации сборок и автоматизированного крупносерийного производства, где стабильное качество и стабильность размеров имеют решающее значение.
Ответ: Традиционная сварка по-прежнему подходит для:
Ультратонкий листовой металл
Соединения с ограниченным доступом инструмента
Короткие неструктурные сварные швы
Ситуации, когда требования к креплению для FSW будут чрезмерными
О: В рабочем процессе, основанном на квалификации, сначала определяется спецификация процедуры сварки (WPS), а затем проверяется посредством испытаний, документированных в протоколе квалификации процедуры (PQR). Этот подход обычно адаптируется для ЖСБ в регулируемых отраслях.
Ответ: FSW – это процесс, в котором доминирует сила. Стабильная осевая сила обеспечивает равномерное уплотнение материала и помогает компенсировать разницу в толщине детали, особенно при отливках или больших панелях.
Ответ: Недостаточная жесткость приводит к прогибанию под нагрузкой, что приводит к нестабильной глубине погружения, неравномерному давлению при штамповке, внутренним дефектам и ускоренному износу инструмента. Высокая жесткость необходима для обеспечения стабильного качества сварного шва.
Прежде чем совершить Аппарат для сварки трением с перемешиванием , стоит просмотреть структурированный контрольный список, чтобы убедиться, что ничего критического не упущено из виду. Начните с основ: какие материалы вы планируете сваривать и какой диапазон толщины вы ожидаете, не только сегодня, но и в течение следующих нескольких лет. Это напрямую влияет на требуемую силу, инструменты и конструкцию машины.
Затем обратите внимание на длину сварного шва, размер детали и требования к перемещению . Короткие швы на мелких деталях указывают на совсем другие решения, чем длинные сварные швы на больших панелях. Четко определите, является ли ваша задача преимущественно линейной 2D-сваркой или требуется настоящая возможность 3D-траектории , поскольку одно это может значительно сузить область применения.
Производственные ожидания имеют не меньшее значение. Определите свои ежегодные счетчики сварки и целевые показатели производительности , а также подумайте, оправдывают ли текущие объемы автоматизацию или системы с несколькими станциями. В то же время уточните стандарты качества и отслеживания , особенно если вы обслуживаете рынки электромобилей, аэрокосмической отрасли или другие регулируемые рынки, где регистрация данных и документирование имеют важное значение.
Планирование бюджета должно выходить за рамки покупной цены. Реалистичный взгляд на капитальные затраты плюс совокупную стоимость владения (TCO) за пять лет , включая инструменты, техническое обслуживание, энергию и рабочую силу, позволит избежать сюрпризов в будущем. Ограничения объекта также необходимо решать на раннем этапе: доступная площадь, прочность фундамента, защитные ограждения и поток погрузочно-разгрузочных работ — все это может повлиять на то, какие машины будут практичными.
Наконец, оцените готовность внутри вашей организации. Учитывайте сроки поставки, возможности реализации, внутренний опыт и потребности в обучении . Если вы планируете сваривать разнородные материалы , убедитесь, что проверочные испытания и стратегии оснастки являются частью плана, а не второстепенной мыслью.
Правильное решение FSW часто становится очевидным, если рассматривать его через реальные сценарии, а не через абстрактные спецификации. Для сред исследований и разработок, мастерских или входа в FSW с низким уровнем риска компактные станки или головки FSW со встроенным ЧПУ обычно являются наиболее практичным выбором, обеспечивающим гибкость и быстрое развертывание с минимальными изменениями в инфраструктуре.
При производстве охлаждающих пластин для аккумуляторов электромобилей точность и повторяемость являются ключевыми факторами. Обычно предпочтение отдается высокоточным портальным или специализированным плоскостным машинам FSW для обеспечения плоскостности, герметичности и стабильного качества сварки в масштабе.
В случае с аккумуляторными лотками для электромобилей, компонентами шасси и большими панелями длинные сварные швы и конструктивные требования указывают на необходимость использования портальных или тяжелых специализированных машин FSW , которые могут обеспечивать постоянную силу и жесткость в больших рабочих диапазонах.
Аэрокосмическая промышленность или другие производственные среды, ориентированные на соблюдение требований, обычно отдают предпочтение специализированным машинам FSW, оснащенным надежными функциями мониторинга и отслеживания, обеспечивающими квалификацию, документацию и долгосрочную стабильность процесса.
Для производства сложной трехмерной геометрии лучше всего подходят роботизированные системы сварки трением с перемешиванием, при условии, что толщина материала и требования к усилию остаются в реалистичных пределах. В таких случаях гибкость и радиус действия перевешивают максимальную жесткость.
| Сценарий применения | Типичный приоритет | Часто выбираемое решение FSW |
|---|---|---|
| НИОКР / Мастерская по трудоустройству | Гибкость, быстрая настройка | Компактная FSW или ЧПУ + FSW головка |
| Охлаждающие пластины для электромобилей | Точность, плоскостность | Портальные или прецизионные специализированные FSW |
| Батарейные лотки/большие панели | Длинные швы, жесткость. | Портальный или тяжелый специализированный FSW |
| Аэрокосмическое производство | Прослеживаемость, последовательность | Выделенный FSW с мониторингом |
| Сложные 3D-пути | Гибкость, охват | Роботизированная система FSW |
