알루미늄에 대해 선택하는 용접 방법은 접합 강도, 치수 정확도 및 서비스 수명을 직접적으로 결정합니다. 가장 널리 사용되는 세 가지 프로세스 중 -마찰교반용접(FSW) , MIG(금속 불활성 가스) 및 TIG(텅스텐 불활성 가스) — 각각 뚜렷한 장점이 있습니다.
FSW 는 높은 기계적 강도와 최소한의 왜곡을 제공하는 고체 공정입니다.
MIG는 높은 생산성과 쉬운 자동화를 제공합니다.
TIG는 얇은 알루미늄에 탁월한 정밀도와 시각적 품질을 제공합니다.
목표가 구조적 무결성, 피로 저항 및 낮은 왜곡 인 경우 , FSW는 종종 알루미늄 어셈블리에 탁월한 선택입니다.
마찰 교반 용접은 으로 고체 접합 공정 용융이 발생하지 않음을 의미합니다. 숄더와 핀으로 구성된 회전 도구가 두 개의 알루미늄 판 사이의 연결선에 삽입됩니다. 마찰열은 재료를 연화(가소화)시키고, 교반 작용으로 압력을 받아 재료가 단조됩니다. 공구가 이음새를 가로지르면 가소화된 금속이 그 뒤에서 굳어져 결이 곱고 결함이 없는 너겟 영역이 형성됩니다..
금속이 녹는점 이하로 유지되기 때문에 FSW는 다공성, 응고 균열 및 편석과 같은 융합 관련 결함을 방지합니다. 이 공정은 좁은 열 영향부(HAZ)를 생성 하고 우수한 기계적 특성을 유지합니다.
엔지니어링 노트: FSW는 작은 등축 입자로 동적으로 재결정된 미세 구조를 생성하여 뛰어난 강도와 피로 성능을 제공합니다.
용접방법 |
열영향부 |
최대 경도(VHN) |
|---|---|---|
FSW |
좁은 |
135 |
싸움 |
더 넓어짐 |
92 |
TIG(GTAW) 는 융합 공정 입니다. 비소모성 텅스텐 전극과 불활성 차폐 가스(일반적으로 아르곤)를 사용하는 전기 아크는 6,000°C 이상의 온도를 생성합니다 , 모재와 필러 로드를 녹이는 . 용융 풀이 응고됨에 따라 재결정화되어 주조 미세구조가 됩니다.
이 ' 용해 및 재결정 화' 메커니즘은 침투 및 비드 형상을 정밀하게 제어하여 부드럽고 미적인 용접을 생성합니다. 그러나 알루미늄의 용융 용접은 HAZ가 더 넓어지고 과도한 노화 또는 조대화로 이어져 용접 후 강도가 감소합니다. 열처리 가능한 합금(예: 6xxx)의
엔지니어링 참고 사항: TIG 용접은 외관과 제어가 속도보다 중요한 항공우주 스킨, 맞춤형 패널, 자전거 프레임 등 얇고 장식적인 알루미늄 응용 분야에서 탁월한 성능을 발휘합니다.
MIG(GMAW) 용접은 토치를 통해 공급하는 연속적인 소모성 와이어 전극을 동시에 차폐 가스가 용접 풀을 보호합니다. 빠르고 반자동이며 대규모 제작에 쉽게 적용할 수 있습니다.
그러나 알루미늄의 높은 열 전도성 과 산화물 층 (~2,050°C에서 녹는 부분)으로 인해 침투 불량, 다공성, 세척 및 열 입력이 제어되지 않으면 열간 균열이 발생하는 등의 문제가 발생합니다. MIG는 생산성이 뛰어나지만 알루미늄 품질을 위해 엄격한 공정 규율이 필요합니다.
| Aspect | FSW(마찰교반용접) | MIG(금속 불활성 가스) | TIG(텅스텐 불활성 가스) |
|---|---|---|---|
| 프로세스 유형 | 고체(용해 없음) | 융합(용해) | 융합(용해 및 재결정) |
| 일반적인 HAZ 폭 | 매우 좁음 | 보통의 | 넓은 |
| 인장강도(6061-T6) | 베이스의 70~90%(≒ 340MPa) | 180~240MPa | 200~230MPa |
| 미세구조 | 미세하고 동적으로 재결정화됨 | 캐스트 + HAZ 연화 | Cast + 과도하게 오래된 HAZ |
| 표면 마감 | 깨끗하고 결함이 최소화됨 | 적당한 스패터 | 훌륭하고 매끄 럽습니다 |
| 속도 / 생산성 | 매우 빠름(자동화에 이상적) | 빠른 | 느린 |
| 소모품 | 없음(충전재/가스 없음) | 전선 + 가스 | 텅스텐 + 가스 + 필러로드 |
| 환경에 미치는 영향 | 매우 낮음 | 보통의 | 보통의 |
| 기술 요구 사항 | 중간 (설정 스킬) | 낮은 | 높은 |
| 일반적인 사용 | EV 배터리 트레이, 항공우주 패널, 해양 부품 | 프레임, 섀시, 구조물 | 얇은 패널, 예술적인 용접 |
FSW는 알루미늄을 접합하는 좋은 방법입니다. 강력하고 깨끗한 용접이 가능합니다. 금속은 녹지 않습니다. 회전 도구는 알루미늄을 함께 혼합합니다. 이는 균열이나 작은 구멍과 같은 문제를 방지하는 데 도움이 됩니다. 다양한 유형의 알루미늄을 결합할 수 있으며 심지어 다이캐스트 알루미늄도 결합할 수 있습니다. 약한 부분이나 뜨거운 균열에 대해 걱정할 필요가 없습니다.

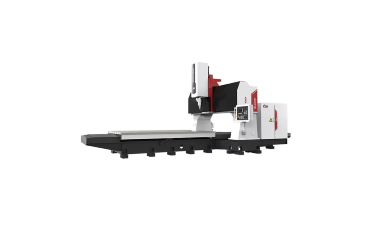

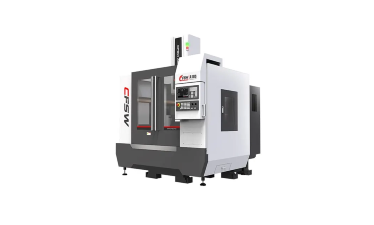

지희용접(Zhihui Welding) 마찰교반용접기는 FSW를 더욱 향상시킵니다. 1xxx부터 7xxx 시리즈까지 모든 알루미늄 합금을 용접할 수 있습니다. 이 기계는 최대 20mm의 두껍고 얇은 부품에 작동합니다. 용접 부위가 새지 않아 자동차와 보트에 좋습니다. 용접은 강하게 유지되며 피곤해지거나 쉽게 부러지지 않습니다. 접합 후 용접된 부분을 구부리거나 모양을 만들 수 있습니다. 그들은 깨지지 않을 것입니다.
팁: FSW는 배터리 트레이, 냉각판 및 대형 알루미늄 패널에 적합합니다. 부스바, 전자제품, 조선소 등에 사용할 수 있습니다.
FSW가 알루미늄 분야에서 최고의 선택인 몇 가지 이유는 다음과 같습니다.
균열이나 작은 구멍 없이 많은 알루미늄 등급을 결합합니다.
큰 열과 전기 흐름을 제공합니다.
모든 알루미늄 합금 및 다이캐스트 알루미늄에 사용할 수 있습니다.
균열 없이 용접된 부품을 구부릴 수 있습니다.
오랫동안 지속되는 강력한 용접을 만듭니다.
두껍고 얇은 알루미늄 조각에 적합합니다.
MIG 용접은 빠르고 배우기 쉽습니다. 금속을 결합하려면 와이어와 보호 가스를 사용합니다. 많은 직업에서 자동차, 건물, 공장에 MIG를 사용합니다. 두껍거나 얇은 알루미늄 부품을 용접할 수 있습니다.
그러나 MIG는 알루미늄에 몇 가지 문제를 안고 있습니다. 알루미늄은 열을 빠르게 이동시킵니다. 이로 인해 용접부를 뜨거운 상태로 유지하기가 어렵습니다. 표면을 잘 닦아야 합니다. 그렇지 않으면 용접이 약해질 수 있습니다. 프로세스를 제어하지 않으면 작은 구멍과 균열이 발생할 수 있습니다.
도전 |
설명 |
|---|---|
다공성 |
용접부에 작은 구멍이 생겨 용접부가 약해질 수 있습니다. |
열분해 |
열이 너무 많으면 알루미늄에 균열이 생길 수 있습니다. |
산화 |
알루미늄 위에 얇은 층이 형성되고 더 높은 온도에서 녹습니다. |
열전도율 |
알루미늄은 열을 빠르게 이동시키므로 용접이 더 어렵습니다. |
다양한 알루미늄 작업에 MIG를 사용할 수 있습니다. 하지만 이런 문제를 조심해야 합니다. 속도와 유연성을 원한다면 MIG가 좋은 선택입니다. 자동차 프레임, 트레일러, 건물에서 볼 수 있습니다.
TIG 용접은 알루미늄으로 많은 제어력을 제공합니다. 텅스텐 전극을 사용하고 필러 금속을 추가할 수 있습니다. TIG는 깔끔하고 깨끗한 용접을 만듭니다. 얇은 알루미늄 부품을 매우 조심스럽게 용접할 수 있습니다.
많은 사람들이 비행기, 자동차, 공장에 TIG를 사용합니다. 알루미늄뿐만 아니라 다양한 금속을 용접할 수 있습니다. TIG는 상세하거나 화려한 용접에 가장 적합합니다.
TIG 용접에는 알루미늄에 몇 가지 문제가 있습니다. 표면을 매우 깨끗하게 유지해야 합니다. 산화물 층은 문제를 일으킬 수 있습니다. TIG는 MIG 또는 FSW보다 느립니다. 열을 조절하지 않으면 작은 구멍이나 균열이 보일 수 있습니다.
참고: TIG는 자전거 프레임이나 맞춤형 자동차 패널과 같은 작고 세심한 알루미늄 부품에 적합합니다.
장점 |
산업 응용 |
|
|---|---|---|
FSW |
다양한 재료를 결합하여 고품질 용접을 만듭니다. |
항공우주, 자동차 |
미그 |
빠르고 유연하며 용접이 잘 됩니다. |
자동차, 건설, 제조 |
싸움 |
정확하고 다양한 금속 및 합금을 용접할 수 있습니다. |
항공우주, 자동차, 제조 |
다양한 알루미늄 용접 방법의 비용을 살펴볼 때는 기계 가격 그 이상을 고려해야 합니다. 또한 유지 관리, 자재, 각 작업에 소비하는 시간도 고려해야 합니다. 이 비교는 FSW, MIG 및 TIG 간의 차이점을 확인하는 데 도움이 됩니다.
| 매개변수 | FSW | MIG | TIG |
|---|---|---|---|
| 자본 지출 | 높음(기계, 고정 장치) | 낮은 | 중간 |
| 운영비용 | 낮음(충전재/가스 없음) | 높음(전선/가스/유지보수) | 중간 - 높음(전극, 전력) |
| 사이클 시간 | 단축(자동) | 단기~중간 | 긴 |
| 재작업률 | 최소한의 | 보통의 | 낮은 |
| 장기 ROI | 높은 볼륨에 탁월 | 일반 Fab에 적합 | 공정함(정밀 틈새 시장) |
마찰교반용접(FSW) 기계는 초기에 비용이 더 많이 드는 경우가 많습니다. 첨단 기술과 강력한 장비에 대한 비용을 지불합니다. 그러나 시간이 지남에 따라 비용이 절약됩니다. 도구는 오래 지속되며 교체하기 전에 많은 부품을 용접할 수 있습니다. 필러 와이어나 보호 가스가 필요하지 않으므로 추가 비용이 발생하지 않습니다. FSW는 또한 금속을 녹이지 않기 때문에 에너지를 덜 사용합니다. 대규모 프로젝트를 진행하거나 많은 알루미늄 부품을 용접해야 하는 경우 FSW는 현명한 투자가 될 수 있습니다.
팁: FSW는 폐기물을 줄이고 수리 비용을 줄여 장기적인 비용을 절감하는 데 도움이 됩니다.
용접 기술 |
유지관리 비용 설명 |
|---|---|
도구는 내구성이 뛰어나고 상당한 길이를 용접할 수 있어 자주 교체할 필요성이 줄어듭니다. |
|
미그 용접 |
충진재와 차폐가스 등이 필요해 경상적인 비용이 발생합니다. |
TIG 용접 |
높은 에너지 소비와 함께 마모되어 교체가 필요한 텅스텐 전극에 대한 비용이 발생합니다. |
MIG는 기계 가격이 FSW보다 저렴하기 때문에 인기가 있습니다. 빠르게 용접을 시작할 수 있습니다. 단, 작업마다 필러 와이어와 보호가스를 구입해야 합니다. 이러한 소모품은 시간이 지남에 따라 합산됩니다. 장비도 자주 청소해야 합니다. 용접을 많이 하면 반복되는 비용이 높아질 수 있습니다. 이 비교에서 MIG는 진입 가격은 낮지만 지속적인 비용은 더 높습니다.
TIG 용접 장비는 가격면에서 중간에 위치합니다. 고품질 기계와 특수 텅스텐 전극에 대한 비용을 지불합니다. 이러한 전극은 마모되어 교체해야 합니다. TIG는 더 많은 전기를 사용하므로 에너지 요금이 높아질 수 있습니다. 또한 일부 작업에서는 필러 로드를 구입해야 합니다. 이 비교에서 TIG는 MIG보다 실행 비용이 더 많이 듭니다. 특히 자주 용접하거나 대규모 프로젝트에서 작업하는 경우 더욱 그렇습니다.
참고: 비교할 때 항상 시작 가격과 장기 비용을 모두 고려하십시오.
예: 6mm 알루미늄의 1m FSW 조인트의 경우 사이클 시간은 일반적으로 <1% 재작업으로 30~40초인 반면, MIG의 경우 90~120초, TIG의 경우 ~180초입니다.
당신이 선택할 때 알루미늄 마찰교반용접을 통해 강력하고 안정적인 접합을 얻을 수 있습니다. 이 과정에서는 금속이 녹지 않습니다. 대신 가장자리를 함께 휘젓습니다. 이는 용접을 원래의 알루미늄만큼 강하게 만듭니다. 아래 표에서 인장 강도의 차이를 확인할 수 있습니다.
용접방법 |
인장강도(MPa) |
|---|---|
FSW |
340 |
미그 |
232 |
비금속 |
400 |
FSW 조인트는 뛰어난 피로 저항성도 돋보입니다. 부품이 움직이거나 진동하는 경우에도 이러한 용접이 오랫동안 지속된다는 것을 신뢰할 수 있습니다. FSW 피로 성능에 대한 몇 가지 주요 사항은 다음과 같습니다.
FSW 조인트는 기존 융합 용접보다 더 나은 피로 저항성을 나타냅니다.
특수 테스트를 통해 FSW 조인트가 실제 구조에서 잘 유지된다는 것이 입증되었습니다.
FSW 용접은 반복 응력에 있어서 MIG 및 TIG 용접보다 성능이 더 좋은 경우가 많습니다.
팁: 강력하고 오래 지속되는 알루미늄 부품이 필요한 경우 FSW가 최고의 선택입니다.
MIG 용접은 우수한 강도를 제공하지만 FSW 만큼은 아닙니다. 금속을 녹여 필러 와이어를 사용하는 공정입니다. 이로 인해 작은 약점이 생길 수 있습니다. 알루미늄 MIG 용접의 인장 강도는 약 232MPa입니다. MIG 용접은 FSW뿐만 아니라 반복적인 굽힘이나 진동을 처리하지 못한다는 것을 알 수 있습니다. 시간이 지남에 따라 부품이 많이 움직이면 MIG 용접에 균열이 생길 수 있습니다.
MIG 용접은 많은 작업에 적합하지만 과도하게 사용하면 오래 지속되지 않을 수 있습니다.
부품에 많은 응력이 가해지면 MIG 용접을 자주 확인해야 합니다.
TIG 용접을 사용하면 알루미늄에 깔끔하고 정밀하게 용접할 수 있습니다. 공정을 제어하기 위해 텅스텐 전극을 사용합니다. TIG 용접은 깨끗하고 매끄러워 보입니다. 강도가 좋아 얇은 부품이나 세밀한 작업에 좋습니다. 그러나 TIG 용접은 FSW의 피로 저항과 일치하지 않습니다. 부품이 많은 움직임을 처리해야 하는 경우 TIG가 최선의 선택이 아닐 수 있습니다.
TIG 용접은 소규모의 세심한 작업에 적합합니다.
마감은 좋지만 고강도 사용을 위한 최고의 강도는 아닙니다.
당신은 그것을 알아 차릴 것입니다 마찰교반용접은 효율성이 뛰어납니다. 용접 공정에서는 조인트를 따라 움직이는 회전 도구를 사용합니다. 이 도구는 마찰을 통해 열을 발생시키고 금속을 함께 휘젓습니다. 필러 와이어나 가스 때문에 멈출 필요가 없습니다. 이 과정은 특히 길고 곧은 솔기의 경우 빠르게 진행됩니다. 두껍거나 얇은 알루미늄 부품을 한 번에 용접할 수 있습니다. 많은 공장에서는 시간을 절약하기 위해 배터리 트레이 및 대형 패널에 FSW를 사용합니다. 또한 왜곡이 줄어들므로 용접 후 부품을 수리하는 데 소요되는 시간이 줄어듭니다.
팁: FSW는 자동화된 생산 라인에 적합합니다. 기계를 설정하고 감독 없이 작동되도록 할 수 있습니다.
MIG 용접은 빠른 결과를 제공합니다. 용접 풀에 와이어를 공급하면 와이어와 가스가 있는 한 프로세스가 계속 진행됩니다. 두껍고 얇은 알루미늄 부품을 용접할 수 있습니다. 많은 사람들이 작업을 빨리 끝내야 할 때 MIG를 사용합니다. 용접 공정은 배우기 쉽기 때문에 작업자를 빠르게 교육할 수 있습니다. 와이어 스풀이나 가스 탱크를 교체하기 위해 잠시 멈춰야 할 수도 있지만 여전히 짧은 시간에 대규모 프로젝트를 완료할 수 있습니다. MIG는 자동차 프레임, 트레일러, 건물 구조물에 적합합니다.
MIG는 속도와 유연성을 원할 때 좋은 선택입니다.
머리 위까지 다양한 위치에서 용접할 수 있습니다.
TIG 용접은 FSW나 MIG보다 시간이 더 걸립니다. 텅스텐 전극을 사용하고 손으로 용가재를 추가할 수도 있습니다. 용접 프로세스를 통해 제어할 수 있지만 용접을 깨끗하게 유지하려면 천천히 움직여야 합니다. TIG는 작거나 세부적인 작업에 가장 적합합니다. 각 부분에 더 많은 시간을 할애할 수도 있지만 깔끔한 마무리를 얻을 수 있습니다. 많은 사람들이 맞춤형 작업이나 수리를 위해 TIG를 사용합니다. 얇은 알루미늄을 용접하거나 예술적인 솔기를 만들어야 한다면 TIG가 좋은 선택입니다.
용접방법 |
속도 |
최고의 사용 사례 |
|---|---|---|
FSW |
매우 빠름 |
긴 솔기, 자동화 |
미그 |
빠른 |
대규모 프로젝트, 유연성 |
싸움 |
느린 |
정밀함, 작은 부품 |
마찰교반용접은 많은 산업 분야에서 사용됩니다. 이러한 산업에는 강력하고 가벼운 알루미늄 부품이 필요합니다. 자동차에서 FSW는 배터리 트레이와 냉각판을 결합합니다. 또한 섀시 부품을 연결합니다. 이는 자동차를 더 가볍게 만들고 에너지를 절약합니다. 전자제품은 버스바 및 인클로저에 FSW를 사용합니다. 이러한 용접은 깨끗하고 신뢰할 수 있습니다. FSW는 항공우주, 해양, 국방 분야에서도 발견됩니다. 이러한 분야에서는 안전을 위해 강력한 알루미늄 용접이 필요합니다. 또한 성능을 위해서는 우수한 용접성이 필요합니다.
Zhihui Welding의 마찰 교반 용접기는 모든 크기에 사용할 수 있습니다. 얇은 패널이나 두꺼운 부품을 용접할 수 있습니다. 이 기계는 크고 작은 작업에 적합합니다. 단일 부품이나 대규모 배치에 적합합니다. 다음은 FSW가 사용되는 위치와 이것이 도움이 되는 이유를 보여주는 표입니다.
| 업계에서 | 선호하는 방법 | 이유 |
|---|---|---|
| 항공우주 | FSW/TIG | 강도와 정밀도 |
| 자동차 | FSW/MIG | 고속, 경량 구조 |
| 선박 | FSW | 부식 방지, 누출 방지 용접 |
| 건설 | 미그 | 다재다능하고 빠릅니다. |
| 방어 | FSW | 구조적 무결성 및 피로 성능 |
MIG 용접은 가정 및 작업장 프로젝트에 널리 사용됩니다. MIG를 사용하여 알루미늄 프레임과 자전거 부품을 연결할 수 있습니다. 도구를 고정하는 데에도 효과적입니다. MIG는 배우기 쉽고 다양한 부품 크기에 적합합니다. 얇거나 두꺼운 알루미늄을 사용하면 빠른 결과를 얻을 수 있습니다.
FSW는 가정용으로 특수 장비가 필요합니다. 대부분의 DIY 사용자는 알루미늄 프로젝트에 MIG 또는 TIG를 선택합니다. MIG는 빠릅니다. TIG는 작고 세부적인 작업에 대해 더 많은 제어 기능을 제공합니다. 시작하기 전에 항상 알루미늄 부품을 용접할 수 있는지 확인하십시오.
팁: 프로젝트 규모에 맞는 용접 방법을 선택하세요. 원하는 알루미늄 유형과 마감재에 대해 생각해 보십시오. 대규모 작업의 경우 FSW는 강도와 우수한 용접을 제공합니다. 소규모 또는 창의적인 프로젝트의 경우 TIG와 MIG는 유연성을 제공합니다.
알루미늄 용접 방법을 선택할 때 몇 가지 중요한 요소를 살펴봐야 합니다. 각 프로젝트에는 고유한 요구 사항이 있습니다. 당신은 당신의 목표에 맞는 방법을 원합니다. 다음은 주요 사항을 비교하는 데 도움이 되는 표입니다.
요인 |
설명 |
|---|---|
재료 유형 |
일부 방법은 특정 알루미늄 합금에 더 잘 작동합니다. TIG는 얇은 알루미늄에 적합합니다. |
재료 두께 |
얇은 부품에는 세심한 열 제어가 필요합니다. TIG는 여기서 잘 작동합니다. 두꺼운 부품은 깊은 용접을 위해 MIG를 사용할 수 있습니다. |
용접 위치 |
MIG를 사용하면 다양한 위치에서 용접할 수 있습니다. 이는 더 많은 유연성을 제공합니다. |
품질과 미학 |
TIG는 깨끗하고 깔끔한 용접을 만듭니다. 튀는 현상이 적고 마감이 좋습니다. |
속도와 효율성 |
MIG는 TIG보다 빠르게 작동합니다. 일정이 빡빡할 때 도움이 됩니다. |
용접공의 기술과 경험 |
TIG에는 더 많은 기술이 필요합니다. 용접이 처음인 경우 자동화가 도움이 될 수 있습니다. |
비용 고려 사항 및 ROI |
각 방법마다 비용이 다릅니다. 자동화된 MIG 또는 TIG는 시간이 지남에 따라 비용을 절감할 수 있습니다. |
알루미늄 프로젝트에 가장 적합한 방법은 여러 가지에 따라 달라집니다. 재질의 두께, 부품의 용도, 알루미늄합금의 종류 등을 생각해야 합니다.
또한 예산과 원하는 품질에 대해서도 생각해야 합니다. FSW는 강력 제공합니다 . 하고 깨끗하며 일관된 용접을 금속을 녹이지 않으므로 다공성 및 뒤틀림과 같은 문제를 피할 수 있습니다. 이로 인해 FSW는 처음에는 비용이 더 많이 들더라도 고품질 작업을 위한 좋은 선택이 됩니다.
fsw를 사용하면 강력하고 깨끗한 알루미늄 용접을 만들 수 있습니다. 이는 al-6061을 사용하는 경우 매우 유용합니다. Zhihui Welding의 기계는 용접이 더 오래 지속되고 보기 좋게 보이도록 도와줍니다. 용접 방법을 선택할 때 프로젝트 규모를 고려하십시오. 또한 재료의 두께가 얼마나 되는지 확인하세요. 어떤 종류의 마무리를 원하는지 결정하십시오.
FSW는 관절을 더 강하고 보기 좋게 만듭니다.
MIG는 빠른 작업과 두꺼운 부품에 적합합니다.
TIG는 얇은 조각과 세심한 작업에 가장 적합합니다.
혜택 |
설명 |
|---|---|
FSW는 견고하고 누출이 없는 용접을 만듭니다. |
|
향상된 표면 마감 |
용접은 부드럽고 깔끔하게 보입니다. |
환경에 미치는 영향 감소 |
FSW는 환경 친화적인 방식으로 사물을 만드는 데 도움을 줍니다. |
알루미늄을 잘 용접하고 싶다면 Zhihui Welding의 기술과 도구로 도움을 받을 수 있습니다.
| 설계 요소 | 권장 프로세스 | 참고 사항 |
|---|---|---|
| 재료 두께 ≤ 2mm | 싸움 | AC 밸런스 및 펄스 제어로 번스루 방지 |
| 2~6mm(중형 게이지) | FSW/MIG | 긴 직선 솔기를 위한 FSW; 다중 위치용 MIG |
| ≥ 6mm(무거운 부분) | FSW | 원패스 기능, 낮은 왜곡 |
| 길이 > 300mm(선형 솔기) | FSW | 자동화를 위한 최고의 ROI |
| 복잡하거나 짧은 용접 | 티그 / 미그 | 더 높은 유연성 |
| 기밀/피로에 민감한 부품 | FSW > TIG > MIG | 냉각판, 인클로저에 FSW 선호 |
| 알루미늄 시리즈 | 용융 용접성 | 일반 필러(MIG/TIG) | 참고 사항 |
|---|---|---|---|
| 1xxx / 3xxx | 훌륭한 | 1100/4043 | 높은 전도성, 깨끗한 산화물 |
| 5xxx | 매우 좋은 | 5356 / 5183 | 강하고 연성 조인트 |
| 6xxx | 좋은 | 4043 / 5356 | HAZ 연화 위험; 중요 부품에는 FSW 권장 |
| 2xxx / 7xxx | 가난한 | 특수 필러 또는 없음 | FSW 선호 - 고온 균열이 발생하기 쉬운 융합 |
FSW: 가 적용됩니다 . ISO 25239 알루미늄 및 그 합금에 대해서는
Fusion(MIG/TIG): 에 따라 승인됩니다 . AWS D1.2 및 ISO 10042 (레벨 B–D)
테스트 방법:
기계적: ASTM E8(인장), ASTM E466(피로)
NDT: 침투 탐상, 방사선 촬영, 위상 배열 초음파
FSW 공정 모니터링: 실시간 토크, 축력, 온도 제어
일반적인 결함
융합 용접: 다공성, 융합 부족, 열간 균열, 언더컷
FSW: 터널 보이드, 키스 본드, 표면 홈(적절한 도구 설계 및 클램핑으로 방지)
FSW는 연기가 발생하지 않고 필러 낭비가 없으며 후처리가 최소화 되어 중 하나입니다 가장 지속 가능한 알루미늄 용접 솔루션 . 조인트당 에너지 소비량은 30~40% 낮습니다 . 동급의 융합 용접에 비해 최대
지속 가능성 하이라이트: 보호 가스 없음 → 아르곤/헬륨으로 인한 온실가스 배출 제로; 스패터 없음 → 스크랩 감소
총 소유 비용을 평가할 때:
TCO=CapEx+OpEx+품질 손실−생산성 이득
경험적으로 조인트 길이 > 300mm , 연간 볼륨 > 5,000개 부품 또는 누출/피로 거부율 < 1% 인 경우 FSW는 낮은 TCO를 나타냅니다. MIG 또는 TIG보다
FSW – 고체 상태, 고강도, 낮은 왜곡, 장기 안정성.
MIG – 일반 제작을 위한 빠른 속도와 유연성.
TIG – 얇고 장식적인 알루미늄을 위한 정밀성, 청결성 및 우수한 마감 처리.
대부분의 산업용 알루미늄 응용 분야, 특히 기계적 강도, 피로 수명 또는 누출 무결성이 중요한 분야에서 마찰 교반 용접(FSW)은 가장 강력하고 지속 가능한 솔루션을 제공합니다.
본질적으로:
FSW의 동요와 유대,
MIG가 녹아서 채워집니다.,
TIG는 녹고 재결정화됩니다. .
각각은 목적을 달성합니다. 디자인, 합금, 생산 규모에 따라 선택하세요.
FSW를 사용하면 더욱 강력하고 깔끔한 용접을 얻을 수 있습니다. 이 공정에서는 금속이 녹지 않으므로 균열이나 약한 부분이 생기는 것을 방지할 수 있습니다. FSW는 다양한 알루미늄 유형에 적합하며 신뢰할 수 있는 결과를 제공합니다.
대부분의 알루미늄 합금에는 MIG 및 TIG를 사용할 수 있습니다. 일부 합금에는 특별한 필러 로드나 세팅이 필요할 수 있습니다. 용접을 시작하기 전에 항상 합금 유형을 확인하십시오.
예! FSW는 필러 와이어나 쉴딩 가스를 사용하지 않습니다. 유해한 연기를 방지하고 폐기물을 줄입니다. 이로 인해 FSW는 알루미늄 용접을 위한 보다 친환경적인 선택이 되었습니다.
FSW 기계를 사용하려면 약간의 교육이 필요합니다. 올바른 지침을 따르면 프로세스를 쉽게 배울 수 있습니다. Zhihui Welding은 신규 사용자를 위한 지원 및 교육을 제공합니다.
Zhihui Welding은 전체 프로세스 마찰 교반 용접 시스템을 제공합니다 의 알루미늄 합금에 대한 1xxx~7xxx 시리즈 포함하여 다이캐스트 재료를 최대 20mm 두께의 .
우리 장비는 다음을 통합합니다:
토크, 축력 및 온도의 폐쇄 루프 제어
에 따른 실시간 모니터링 ISO 25239
자동 공구 마모 보상
누출 테스트 및 표면 마감 통합
응용 분야: EV 배터리 트레이, 냉각판, 모선, 해양 패널, 항공우주 구조물.
결과: 하면서 강력하고 깨끗하며 피로에 강한 용접이 가능합니다 . 총 제조 비용을 최대 40% 절감
FSW는 더욱 강력하고, 깨끗하며, 효율적인 알루미늄 접합의 차세대 시대를 선도합니다.
고급 솔루션을 원하시면 Zhihui Welding을 신뢰하여 귀하의 생산 라인에 고체 기술을 도입하십시오.
