Das Reibrührschweißen (FSW) hat sich schnell zu einer der wichtigsten Verbindungstechnologien für den modernen Leichtbau entwickelt. Als Festkörperschweißverfahren eliminiert das Reibrührschweißen schmelzbedingte Defekte , reduziert den Verzug deutlich und sorgt für höchst reproduzierbare, hochfeste Verbindungen – insbesondere für Aluminium und andere Leichtmetalllegierungen. Diese Vorteile machen Reibrührschweißmaschinen zu einer bevorzugten Lösung für die Herstellung von Elektrofahrzeugen (EV), Luft- und Raumfahrtstrukturen, Schienentransport und Schifffahrtsanwendungen , wo Maßgenauigkeit, strukturelle Integrität und Produktionseffizienz von entscheidender Bedeutung sind.
Während sich die Industrie zunehmend auf Elektrifizierung, Leichtbau und Automatisierung konzentriert, fragen sich die Hersteller nicht mehr, ob sie FSW einführen sollen, sondern wie sie es richtig umsetzen. Die Auswahl der richtigen FSW-Lösung erfordert ein klares Verständnis der Anwendungsanforderungen, des Materialverhaltens, der Maschinenstrukturen, der Prozesskräfte, der Werkzeugoptionen und der langfristigen Kapitalrendite. Eine falsche Maschinenauswahl kann zu versteckten Qualitätsrisiken, übermäßigen Vorrichtungskosten oder nicht ausgelasteten Kapazitäten führen – ein strukturierter, anwendungsorientierter Auswahlansatz ist daher unerlässlich.
Dieser umfassende Leitfaden soll diesen Entscheidungsprozess unterstützen. Es umfasst die folgenden Hauptabschnitte:
Was ist Reibrührschweißen (FSW)? Die Revolution der Festkörperverbindung verstehen
Wie Reibrührschweißmaschinen funktionieren: Kernkomponenten erklärt
Arten von Reibrührschweißmaschinen: Welche FSW-Lösung ist die richtige für Sie?
Anwendungen des Reibrührschweißens: Aufschlüsselung nach Branche
Wichtige technische Spezifikationen von Reibrührschweißmaschinen (Was wirklich zählt)
So wählen Sie die richtige Reibrührschweißmaschine aus: Vollständiger Entscheidungsrahmen
FSW-Werkzeugauswahl: So wählen Sie das richtige Rührreibschweißwerkzeug aus
Zuordnen von Anwendungen zur richtigen FSW-Maschinenkonfiguration
Häufige Fehler bei der Auswahl von FSW-Geräten (und wie man sie vermeidet)
Erste Schritte mit dem Rührreibschweißen: Implementierungs-Roadmap
Zukünftige Trends in der Reibrührschweißmaschinentechnologie
Checkliste für die endgültige Entscheidung (bereit für die Beschaffung)
Das Reibrührschweißen (FSW) ist ein Festkörperverbindungsverfahren, das heißt, die Grundmaterialien werden beim Schweißen niemals geschmolzen. Anstatt sich auf einen Lichtbogen oder Füllmaterialien zu verlassen, verwendet FSW ein rotierendes, nicht verbrauchbares Werkzeug, um Reibungswärme zu erzeugen und das Material entlang der Verbindungslinie mechanisch zu rühren. Durch diese kontrollierte Kombination aus Hitze und Druck wird das Material weicher und fließt und bildet eine starke, feste Verbindung, während es sich hinter dem Werkzeug verfestigt.
Da der Prozess unterhalb des Schmelzpunkts des Materials abläuft, werden beim Reibrührschweißen viele der Fehler vermieden, die üblicherweise beim Schmelzschweißen auftreten. Es gibt keine Erstarrungsphase, wodurch Porosität, Heißrisse und schrumpfungsbedingte Probleme deutlich reduziert werden. Die resultierende Schweißnaht weist typischerweise eine feine, gleichmäßige Mikrostruktur mit hervorragender mechanischer Leistung und sehr geringer Verformung auf.
Im Vergleich zu herkömmlichen Schweißmethoden bietet FSW mehrere praktische Vorteile in Produktionsumgebungen. Dazu gehören ein reduzierter Wärmeeintrag, eine verbesserte Dimensionsstabilität, der Verzicht auf Zusatzdraht oder Schutzgas und eine höchst reproduzierbare Schweißqualität. Für Hersteller, die mit Aluminium und anderen Leichtmetalllegierungen arbeiten, führen diese Vorteile direkt zu einer höheren Prozesssicherheit und niedrigeren Gesamtproduktionskosten.
Beim Wechsel vom MIG-, WIG- oder Laserschweißen zum Reibrührschweißen ändert sich die Produktionsmentalität von der Verwaltung geschmolzener Schweißbäder hin zur Steuerung von Kraft, Bewegung und Materialfluss. Anstatt sich auf Lichtbogenstabilität und Verbrauchsmaterialien zu konzentrieren, legt FSW Wert auf Maschinensteifigkeit, Axialkraftkontrolle und Werkzeuggeometrie, um konsistente Ergebnisse zu erzielen.
Die folgende Tabelle zeigt die wichtigsten Unterschiede auf Produktionsebene zwischen FSW- und gängigen Schmelzschweißverfahren.
| Aspekt | Reibrührschweißen (FSW) | MIG/WIG/Laserschweißen |
|---|---|---|
| Wärmeeintrag | Niedrig und kontrolliert | Hoch und lokalisiert |
| Wärmeeinflusszone (HAZ) | Klein | Größer |
| Verzerrung | Minimal | Mäßig bis hoch |
| Typische Mängel | Selten, keine Erstarrungsfehler | Porosität, Risse, mangelnde Verschmelzung |
| Verbrauchsmaterial | Keiner | Fülldraht und Schutzgas |
| Automatisierungsbereitschaft | Sehr hoch | Variiert je nach Prozess |
Das Rührreibschweißen zeichnet sich eindeutig durch Anwendungen wie lange Aluminiumschweißnähte, verzugsempfindliche Baugruppen und die automatisierte Großserienfertigung aus. Typische Beispiele sind EV-Batterieträger, Kühlplatten, Luft- und Raumfahrtpaneele und große strukturelle Extrusionen, bei denen Konsistenz und Dimensionskontrolle entscheidend sind.
Herkömmliche Schweißverfahren sind in bestimmten Situationen immer noch nützlich. Sehr dünne Materialien, Verbindungen mit schwierigem Werkzeugzugang oder Anwendungen, die lokale Reparaturen erfordern, eignen sich möglicherweise besser für das WIG-, MIG- oder Laserschweißen. Das Verständnis dieser Unterschiede hilft Herstellern bei der Auswahl der am besten geeigneten Verbindungsmethode für jede Anwendung.
Das Reibrührschweißen wurde 1991 vom Welding Institute (TWI) im Vereinigten Königreich als Lösung für langjährige Herausforderungen beim Aluminiumschweißen erfunden. Das Konzept, Metalle zu verbinden, ohne sie zu schmelzen, stellte damals eine deutliche Abkehr von herkömmlichen Schweißansätzen dar.
Nach seiner Erfindung ging FSW schrittweise von Experimenten im Labormaßstab zur industriellen Produktion über. Die frühe Einführung in der Luft- und Raumfahrt sowie im Eisenbahnbau zeigte, dass das Verfahren stärkere Verbindungen, geringere Verformungen und eine bessere Wiederholbarkeit als herkömmliche Schmelzschweißverfahren liefern kann.
Im Laufe der Zeit ermöglichten Fortschritte im Maschinendesign und in der Steuerungstechnologie eine breitere Kommerzialisierung von FSW-Maschinen. Zu den wichtigsten Entwicklungen gehören Maschinenstrukturen mit hoher Steifigkeit, Kraftregelung mit geschlossenem Regelkreis, verbesserte Spindelsysteme, Echtzeit-Prozessüberwachung und fortschrittliche Werkzeugmaterialien. Diese Innovationen haben das Rührreibschweißen zu einer zuverlässigen und skalierbaren Fertigungstechnologie in zahlreichen Branchen gemacht.
Spann- und Gegenhalter
Die Werkstücke werden sicher auf einem Gegenamboss festgeklemmt, um Bewegungen während des Schweißens zu verhindern. Eine ordnungsgemäße Befestigung ist unerlässlich, da beim Reibrührschweißen erhebliche Axialkräfte entstehen, die vollständig unterstützt werden müssen, um die Schweißqualität aufrechtzuerhalten.
Eintauch- und Verweilphase
Das rotierende Werkzeug wird in die Verbindungslinie eingetaucht und kurz dort gehalten, um Reibungswärme zu erzeugen. Diese Verweilzeit erweicht das Material, ohne es zu schmelzen, und bereitet es auf die plastische Verformung vor.
Querschweißen entlang der Verbindungsstelle
Sobald das Material die entsprechende Temperatur erreicht hat, bewegt sich das Werkzeug entlang der Verbindungsstelle. Der rotierende Stift rührt und vermischt das erweichte Material, während die Schulter Schmiededruck ausübt und die Verbindung zu einer festen Schweißnaht verfestigt.
Werkzeugrückzug und Austrittslochverwaltung
Am Ende der Schweißnaht wird das Werkzeug zurückgezogen und hinterlässt ein kleines Austrittsloch. Je nach Teiledesign und Qualitätsanforderungen kann diese Funktion durch Ablauflaschen, Anpassungen des Verbindungsdesigns oder spezielle Werkzeuge wie einziehbare Stiftsysteme verwaltet werden.

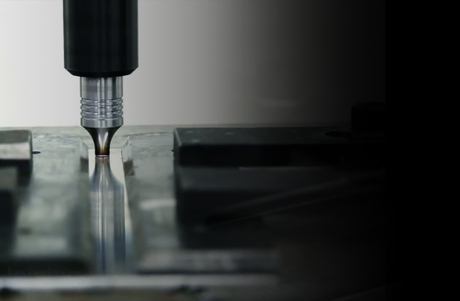

Das Herzstück jeder Reibrührschweißmaschine ist das FSW-Werkzeug , eine nicht verbrauchbare Komponente, die direkt die Wärmeerzeugung, den Materialfluss und die endgültige Schweißqualität steuert. Im Gegensatz zu Schmelzschweißbrennern interagiert das FSW-Werkzeug physikalisch mit dem Werkstück, weshalb sein Design einen so großen Einfluss auf die Prozessstabilität und Fehlerbildung hat.
Die Schulter ist für die Erzeugung des größten Teils der Reibungswärme verantwortlich und hält gleichzeitig das erweichte Material darunter fest. Eine gut gestaltete Schulter hilft, Materialaustritt zu verhindern, verbessert die Oberflächengüte und sorgt für einen gleichmäßigen Schmiededruck über die Schweißnaht hinweg. Spiral- oder Spiralschulterkonstruktionen werden häufig verwendet, da sie dazu beitragen, das Material zurück zur Schweißnahtmitte zu treiben, Grate zu reduzieren und das Erscheinungsbild der Oberfläche zu verbessern, insbesondere bei langen Aluminiumschweißnähten.
Der Stift oder die Sonde ragt in die Verbindungslinie hinein und führt den eigentlichen Rührvorgang aus. Während er rotiert, mischt und transportiert der Stift plastifiziertes Material von der Vorderkante zur Hinterkante des Werkzeugs, wodurch eine feste Verbindung entsteht. Die Stiftlänge steuert direkt die Eindringtiefe, während Stiftdurchmesser und -profil die Materialflussmuster und die Wahrscheinlichkeit interner Defekte wie Tunnelhohlräume oder fehlende Konsolidierung beeinflussen.
unterschiedliche Werkzeuggeometrien ausgewählt. Je nach Materialtyp, Dicke und Verbindungsdesign werden Zylinderstifte werden beispielsweise häufig zum allgemeinen Aluminiumschweißen verwendet, während Gewindestifte oder konische Stifte das Mischen in dickeren Abschnitten verbessern. Eine schlechte Auswahl der Werkzeuggeometrie kann zu Oberflächenfehlern, übermäßigem Grat oder versteckten inneren Fehlern führen, selbst wenn die Maschinenparameter korrekt erscheinen.
Während das Werkzeug den Schweißvorgang ausführt, hängt die Gesamtqualität der Schweißnaht stark von den Fähigkeiten der Reibrührschweißmaschine selbst ab . Einer der entscheidendsten Faktoren ist die Axialkraftregelung , manchmal auch Z-Achsenkraftregelung genannt. Die Aufrechterhaltung eines stabilen, kontrollierten Abtriebs gewährleistet eine gleichmäßige Materialkonsolidierung, insbesondere bei der Arbeit mit Gusskomponenten oder Teilen mit Oberflächenschwankungen.
die präzise Steuerung der Spindeldrehzahl und der Verfahrgeschwindigkeit . Ebenso wichtig ist Die Spindelgeschwindigkeit bestimmt die Wärmezufuhr, während die Vorschubgeschwindigkeit bestimmt, wie lange Wärme auf einen bestimmten Abschnitt der Verbindung einwirkt. Das Gleichgewicht zwischen diesen beiden Parametern wirkt sich direkt auf die Kornstruktur, das Erscheinungsbild der Oberfläche und die mechanische Leistung aus. Eine stabile, synchronisierte Steuerung verhindert Überhitzung, Unterhitzung und inkonsistente Schweißprofile.
Die strukturelle Steifigkeit ist ein weiterer kritischer Faktor, der oft unterschätzt wird. Beim Rührreibschweißen entstehen hohe Prozesskräfte, und jede Durchbiegung des Maschinenrahmens kann zu Schwankungen der Eintauchtiefe, ungleichmäßigem Schmiededruck und einer verkürzten Werkzeugstandzeit führen. Starre Maschinenstrukturen tragen dazu bei, die Maßgenauigkeit aufrechtzuerhalten und das Risiko interner Schweißfehler zu minimieren.
Bei qualitätskritischen Anwendungen spielen Temperaturüberwachung, Datenprotokollierung und Echtzeit-Feedbacksysteme eine immer wichtigere Rolle. Durch die Verfolgung von Prozessvariablen wie Werkzeugtemperatur, Axialkraft und Drehmoment erhalten Hersteller eine bessere Prozesstransparenz, ermöglichen eine Rückverfolgbarkeit und unterstützen Qualifikationsanforderungen in Branchen wie der Luft- und Raumfahrt sowie der Herstellung von Elektrofahrzeugen.
Schließlich sind Befestigungs- und Spannsysteme ein wesentlicher, aber oft übersehener Teil des Schweißsystems. Da beim FSW eine hohe Axialkraft erforderlich ist, müssen die Werkstücke fest gegen einen Gegenamboss gespannt werden, um ein Abheben oder Bewegen zu verhindern. Eine unzureichende Vorrichtung kann die Schweißqualität beeinträchtigen, unabhängig davon, wie fortschrittlich die Maschine oder das Werkzeug ist.
Spezielle Rührreibschweißmaschinen sind speziell entwickelte Systeme, die für maximale Steifigkeit und hohe Axialkraft ausgelegt sind . Diese Maschinen wurden speziell für FSW entwickelt und werden häufig in Produktionsumgebungen eingesetzt, in denen Schweißqualität, Wiederholbarkeit und Durchsatz nicht verhandelbar sind. Dank ihrer robusten Konstruktion können sie dickere Abschnitte und hochfeste Aluminiumlegierungen mit stabiler Prozesskontrolle verarbeiten.
Diese Art von FSW-Maschine eignet sich am besten für Anwendungen mit dicken Materialien, anspruchsvollen Qualitätsstandards und kontinuierlichen Produktionszyklen , wie z. B. Flugzeugpaneelen oder strukturellen EV-Komponenten. Die größten Nachteile sind ein größerer Platzbedarf und eine speziellere Rolle, da diese Systeme typischerweise für lineare oder ebene Schweißpfade und nicht für hochkomplexe 3D-Geometrien optimiert sind.

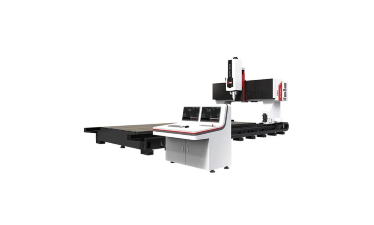

Reibrührschweißmaschinen vom Portaltyp sind um einen großen, starren Rahmen herum gebaut, der sich über ein festes Werkstück bewegt. Diese Konfiguration macht sie ideal für lange Schweißnähte und großformatige Teile , bei denen die Aufrechterhaltung einer konstanten Kraft und Ausrichtung über große Entfernungen von entscheidender Bedeutung ist.
Diese Maschinen werden häufig für EV-Batterieträger, Fahrwerkskomponenten und große Aluminiumplatten verwendet , was erklärt, warum Portalstrukturen viele großformatige EV-Fertigungslinien dominieren. Ihre Fähigkeit, schwere Vorrichtungen und große Arbeitsräume zu tragen und gleichzeitig die Steifigkeit beizubehalten, verschafft ihnen einen klaren Vorteil bei hochpräzisen Großanwendungen.
Roboter-Reibrührschweißsysteme kombinieren FSW-Werkzeuge mit mehrachsigen Industrierobotern und bieten außergewöhnliche Flexibilität für komplexe 3D-Schweißpfade und rekonfigurierbare Produktionslinien . Sie sind besonders nützlich, wenn Teile unterschiedliche Formen aufweisen oder wenn Schweißnähte nicht auf einer einzigen Ebene ausgeführt werden können.
Der Nachteil besteht in einer geringeren Steifigkeit im Vergleich zu Spezial- oder Portalmaschinen. Dies kann abhängig von der Kraftkapazität und der strukturellen Unterstützung des Roboters die erreichbare Dicke und Genauigkeit einschränken. Daher wird Roboter-FSW typischerweise für dünnere Materialien und Anwendungen gewählt, bei denen Flexibilität und Reichweite die maximale Schweißkraft überwiegen.
FSW-Köpfe, die für die Integration in bestehende CNC-Maschinen konzipiert sind, können einen praktischen Einstiegspunkt in das Reibrührschweißen bieten, insbesondere für Forschung und Entwicklung, Prototypenbau und die Produktion kleiner bis mittlerer Stückzahlen.
Dieser Ansatz eignet sich am besten für relativ dünne Aluminiumprofile und kurze Schweißnahtlängen, bei denen die Prozesskräfte innerhalb der strukturellen Grenzen der CNC-Plattform bleiben. Die Leistung hängt stark von der Steifigkeit der Maschine, dem Spindeldrehmoment und der verfügbaren Axialkraft ab, die je nach CNC-Modell erheblich variieren.
Während CNC-integrierte FSW-Lösungen Flexibilität und schnelle Bereitstellung bieten, ersetzen sie keine dedizierten FSW-Maschinen oder Portal-FSW-Maschinen in Anwendungen, die eine hohe Axialkraft, lange durchgehende Schweißnähte oder produktionstaugliche Stabilität erfordern – wie z. B. Batterieträger für Elektrofahrzeuge, große Platten oder dicke Aluminiumdruckgusskomponenten.
Kompakte und ultrakompakte Reibrührschweißmaschinen sind für Situationen konzipiert, in denen der Platz begrenzt ist oder die Teile klein sind. Diese Systeme werden üblicherweise für Prototypenbau, Laborarbeiten und kleine EV-Komponenten verwendet , bei denen eine vollständige Ausrüstung unpraktisch wäre.
Trotz ihrer geringeren Größe liefern kompakte Maschinen immer noch die kontrollierte Kraft und Bewegung, die für hochwertiges FSW erforderlich sind, was sie zu einer nützlichen Lösung für Entwicklungsarbeiten oder die Produktion kleiner Stückzahlen in Werkstätten mit begrenztem Platzangebot macht.
Reibrührschweißsysteme mit mehreren Stationen sind für Produktionsumgebungen mit hohem Volumen konzipiert , in denen die Produktivität durch parallele Verarbeitung gesteigert wird. Dadurch, dass mehrere Teile gleichzeitig oder nacheinander über Stationen hinweg geschweißt werden können, verbessern diese Systeme den Durchsatz erheblich.
Sie werden häufig für Batteriepackkomponenten und lange Aluminiumteile bei der Herstellung von Elektrofahrzeugen verwendet, wo eine gleichbleibende Qualität im großen Maßstab gewährleistet werden muss. Konfigurationen mit mehreren Stationen werden typischerweise in automatisierte Produktionslinien integriert, um die Effizienz zu maximieren.
| Maschinentyp | Typische Leistungsfähigkeit | 2D-/3D-Schweißgenauigkeit | (typisch) | Ideale Anwendungen |
|---|---|---|---|---|
| Spezielle FSW-Maschine | Hohe Kraft, dicke Abschnitte | 2D | Hoch | Luft- und Raumfahrtstrukturen, dickes Aluminium, Großserienfertigung |
| Portal-FSW-Maschine | Lange Nähte, große Einsätze | 2D | Hoch | EV-Batterieträger, Chassis, große Panels |
| Roboter-FSW-System | Flexible, komplexe Wege | 3D | Mäßig | Komplexe Geometrien, rekonfigurierbare Linien |
| CNC + FSW-Kopf | Dünne bis mittlere Abschnitte | 2D | Hoch | Forschung und Entwicklung, Prototyping, Hybridbearbeitung |
| Kompakte FSW-Maschine | Kleine Teile, begrenzter Platz | 2D | Hoch | Kleine EV-Teile, Laborgebrauch |
| Mehrstationiges FSW-System | Parallel hoher Durchsatz | 2D | Hoch | Akkupacks, lange Komponenten |
Der Elektrofahrzeugbau ist derzeit der am schnellsten wachsende Anwendungsbereich für das Reibrührschweißen , angetrieben durch den Bedarf an leichten Strukturen, hoher Maßgenauigkeit und dichten Verbindungen. Eine der häufigsten Anwendungen sind Batteriekühlplatten , bei denen Ebenheit, interne Kanalintegrität und Wiederholbarkeit von entscheidender Bedeutung sind. FSW erzeugt glatte, vollständig konsolidierte Nähte, die Verformungen minimieren und das Risiko von Leckagen in flüssigkeitsgekühlten Systemen verringern.
Batterietröge und -gehäuse sind eine weitere wichtige Anwendung. Diese Komponenten erfordern oft lange, durchgehende Schweißnähte an Aluminiumplatten, bei denen herkömmliches Schweißen zu übermäßigen Verformungen führen würde. Das Reibrührschweißen ermöglicht es Herstellern, enge Toleranzen einzuhalten und gleichzeitig eine hohe strukturelle Festigkeit zu erreichen, wodurch es sich gut für großformatige Batteriesysteme für Elektrofahrzeuge eignet.
FSW wird auch häufig für große EV-Druckgussstrukturen verwendet , insbesondere für Al-Si-Legierungen. Diese Gussteile können in Dicke und Oberflächenbeschaffenheit variieren, weshalb eine kontrollierte Kraft und eine stabile Wärmezufuhr unerlässlich sind. Darüber hinaus profitieren Wärmetauscher und Wärmemanagementteile von der Fähigkeit von FSW, saubere, fehlerfreie Verbindungen ohne Füllmaterial herzustellen.
In EV-Produktionslinien mit hohem Durchsatz können Doppelkopf- oder Mehrkopf-FSW-Konfigurationen verwendet werden, um die Wärmezufuhr auszugleichen oder mehrere Nähte gleichzeitig zu schweißen. Dieser Ansatz kann die Zykluszeit und die thermische Symmetrie verbessern, insbesondere bei großen Batteriekomponenten.
Außerhalb von EV-Plattformen wird das Reibrührschweißen zunehmend bei Karosseriestrukturen, Hilfsrahmen und crashrelevanten Aluminiumbauteilen eingesetzt . Diese Teile erfordern eine hohe Verbindungsfestigkeit und gleichbleibende Qualität, insbesondere in sicherheitskritischen Bereichen, in denen Schwankungen nicht akzeptabel sind.
Das Fügen von Aluminiumgusskomponenten stellt aufgrund der Materialheterogenität und des Siliziumgehalts besondere Herausforderungen dar. FSW löst viele dieser Probleme, indem es Erstarrungsfehler vermeidet, obwohl das richtige Werkzeugmaterial und die richtige Kraftkontrolle für stabile Ergebnisse unerlässlich sind.
Bei sichtbaren Außenteilen wird das Austrittslochmanagement zu einem wichtigen Gesichtspunkt. Um die Nachbearbeitung zu minimieren und das Erscheinungsbild der Oberfläche beizubehalten, verlassen sich Hersteller häufig auf Verbindungsdesignstrategien, Ablauflaschen oder fortschrittliche Werkzeuge wie Systeme mit einziehbaren Stiften.
In der Luftfahrt- und Verteidigungsindustrie wird das Reibrührschweißen wegen seiner außergewöhnlichen Verbindungsintegrität und Wiederholbarkeit geschätzt . Typische Anwendungen sind Rumpfpaneele, Flügelstrukturen sowie Tanks oder Druckbehälter , bei denen lange Schweißnähte strenge mechanische und Ermüdungsanforderungen erfüllen müssen.
FSW eignet sich besonders gut für hochfeste Aluminiumlegierungen wie die Serien 2xxx und 7xxx , die beim Schmelzschweißen zur Rissbildung neigen. Da der Prozess unterhalb des Schmelzpunktes abläuft, bleiben die Materialeigenschaften erhalten und es entstehen feinkörnige Schweißzonen.
Auch diese Branchen sind stark von Compliance- und Qualifizierungsanforderungen geprägt . Prozessüberwachung, Datenprotokollierung und Rückverfolgbarkeit sind häufig obligatorisch, und FSW-Maschinen sind häufig in Qualitätssysteme integriert, die strenge Inspektions- und Zertifizierungsabläufe unterstützen.
Bei Bahn- und Transportanwendungen handelt es sich häufig um lange, lineare Schweißnähte an großen Aluminiumplatten , wie z. B. Böden und Seitenwänden von Eisenbahnwaggons. Das Reibrührschweißen sorgt für glatte, gleichmäßige Nähte, die den Bedarf an Nacharbeit und Nachbearbeitung nach dem Schweißen reduzieren.
Der mit FSW erzielte geringe Verzug trägt dazu bei, die Maßgenauigkeit über große Schweißlängen aufrechtzuerhalten, was besonders wichtig für die modulare Montage und eine konsistente Fahrzeuggeometrie ist. Dadurch eignet sich das Verfahren sowohl für die Herstellung von Hochgeschwindigkeitszügen als auch für den städtischen Nahverkehr.
Im Marine- und Schiffbaubereich wird Reibrührschweißen für Rumpf- und Decksplatten aus korrosionsbeständigen Aluminiumlegierungen eingesetzt . Die Verformungskontrolle ist ein wesentlicher Wertfaktor, da große Platten bei der Montage präzise passen müssen.
Die Festkörperbeschaffenheit von FSW minimiert Eigenspannungen und verbessert die langfristige Strukturleistung unter rauen Meeresbedingungen. Die Fähigkeit, saubere Schweißnähte mit gleichbleibenden mechanischen Eigenschaften herzustellen, macht es sowohl für kommerzielle als auch für Spezialschiffe attraktiv.
In allen Industrie- und Energiesektoren wird Reibrührschweißen üblicherweise bei Kühlkörpern, Kühlplatten und Schaltschränken eingesetzt , wo thermische Leistung und Verbindungszuverlässigkeit von entscheidender Bedeutung sind. In einigen Fällen werden Kupferschienen und hybride Aluminium-Kupfer-Baugruppen mithilfe sorgfältig kontrollierter FSW-Prozesse verbunden.
Das Verfahren wird auch für große Aluminiumrahmen und Strukturbaugruppen in Industrieanlagen eingesetzt, wo eine gleichbleibende Schweißqualität und reduzierte Verformungen die nachgelagerte Bearbeitung und Montage vereinfachen.
Zu den neuen Anwendungen für das Reibrührschweißen gehören Bau- und Architekturstrukturen wie große Aluminiumstrangpressteile, Brückenabschnitte und Fassadenelemente. Diese Projekte profitieren von der Fähigkeit des Verfahrens, über große Entfernungen starke, optisch saubere Verbindungen zu schaffen.
FSW gewinnt auch an Aufmerksamkeit für die Verbindung unterschiedlicher Materialien in Funktionsbaugruppen, insbesondere dort, wo elektrische oder thermische Schnittstellen erforderlich sind. Durch die sorgfältige Verwaltung der Werkzeugposition und der Prozessparameter können Hersteller Materialien mit sehr unterschiedlichen Eigenschaften verbinden und gleichzeitig eine zuverlässige Leistung gewährleisten.
Aluminium ist das am häufigsten mittels Reibrührschweißen geschweißte Material und deckt praktisch den gesamten Bereich von Legierungen der Serien 1xxx bis 7xxx ab . Einer der Hauptvorteile von FSW ist seine Fähigkeit, hochfeste Aluminiumqualitäten zu verbinden, insbesondere 2xxx- und 7xxx-Legierungen , die beim Schmelzschweißen zu Heißrissen und Porosität neigen. Da FSW unterhalb des Schmelzpunkts arbeitet, bleibt die Legierungschemie erhalten und es entstehen feinkörnige, mechanisch stabile Verbindungen.
Aluminiumgusslegierungen , insbesondere Al-Si-Qualitäten, die üblicherweise in Automobil- und Elektrofahrzeugstrukturen verwendet werden, stellen zusätzliche Herausforderungen dar, wie z. B. eine variable Mikrostruktur und eine höhere Abrasivität. Diese Materialien erfordern typischerweise robustere Werkzeugmaterialien und eine sorgfältige Kontrolle des Kraft- und Wärmeeintrags, um stabile, fehlerfreie Schweißnähte zu erzielen.
Aufgrund ihres hohen Festigkeits-Gewichts-Verhältnisses werden Magnesiumlegierungen zunehmend in Leichtbauanwendungen eingesetzt. Das Reibrührschweißen eignet sich gut für Magnesium, da das Verfahren die Oxidation minimiert und die mit dem Schmelzschweißen verbundenen Entzündungsrisiken vermeidet. Typische Anwendungen umfassen Automobilkomponenten und Luft- und Raumfahrtstrukturen, bei denen Gewichtsreduzierung von entscheidender Bedeutung ist.
Allerdings erfordern Magnesiumlegierungen eine sorgfältige Prozesskontrolle, da sie ein engeres Verarbeitungsfenster und niedrigere Schmelztemperaturen aufweisen. Um die Oberflächenqualität aufrechtzuerhalten und Fehler zu vermeiden, sind die richtige Werkzeugkonstruktion und eine schonende Wärmezufuhr unerlässlich.
Kupfer und Kupferlegierungen sind attraktiv für thermische und elektrische Anwendungen , beispielsweise Wärmetauscher, Leistungselektronik und Stromschienen. Durch Reibrührschweißen kann Kupfer erfolgreich verbunden werden, die hohe Wärmeleitfähigkeit des Materials erfordert jedoch eine höhere Wärmezufuhr und eine stabile Kraftkontrolle, um eine ausreichende Plastifizierung aufrechtzuerhalten.
Beim Kupferschweißen ist die Auswahl des Werkzeugmaterials besonders wichtig. Werkzeuge auf Wolfram- oder Hartmetallbasis werden üblicherweise verwendet, um erhöhten Temperaturen standzuhalten und Verschleiß zu widerstehen. Ein effektives Wärmemanagement, einschließlich optimierter Spindelgeschwindigkeit und Verfahrgeschwindigkeit, trägt dazu bei, eine gleichbleibende Schweißqualität sicherzustellen.
Titanlegierungen werden wegen ihres außergewöhnlichen Festigkeits-Gewichts-Verhältnisses und ihrer Korrosionsbeständigkeit geschätzt , insbesondere in der Luft- und Raumfahrt und bei Hochleistungsanwendungen. Das Reibrührschweißen bietet eine Festkörperalternative, die das Kontaminationsrisiko verringert und viele Fehler im Zusammenhang mit dem Schmelzschweißen vermeidet.
Allerdings erfordert das Titanschweißen ein enges und sorgfältig kontrolliertes Prozessfenster. Werkzeugmaterialien müssen hohen Temperaturen und Kräften standhalten und Prozessparameter müssen optimiert werden, um die Wärmeerzeugung mit der Werkzeuglebensdauer in Einklang zu bringen. Daher ist Titan-FSW typischerweise für spezielle, hochwertige Komponenten reserviert.
Stähle und Edelstähle können reibrührgeschweißt werden, stellen jedoch im Vergleich zu Aluminium oder Magnesium höhere technische Anforderungen. Diese Materialien erfordern aufgrund ihrer Festigkeit und höheren Erweichungstemperaturen hochwertige Werkzeugmaterialien und deutlich höhere Axialkräfte.
In der Praxis ist das Reibrührschweißen von Stahl oft auf mäßige Dicken und niedrigere Verfahrgeschwindigkeiten beschränkt, um den Werkzeugverschleiß und die Prozessstabilität zu kontrollieren. Anwendungen konzentrieren sich in der Regel auf Industrie- oder Strukturbauteile, bei denen die Vorteile der Festkörperverbindung die zusätzliche Komplexität rechtfertigen.
Das Reibrührschweißen ermöglicht auch die Verbindung unterschiedlicher Metalle , beispielsweise Aluminium-Kupfer-, Aluminium-Stahl- und Aluminium-Magnesium-Verbindungen. Diese Verbindungen sind besonders wertvoll bei Anwendungen, die strukturelle und funktionale Anforderungen kombinieren, wie z. B. elektrische oder thermische Schnittstellen.
Die größte Herausforderung beim Mischschweißen besteht darin, die Bildung spröder intermetallischer Verbindungen zu kontrollieren. Techniken wie Werkzeugversatzpositionierung, , asymmetrische Stiftkonstruktionen und präzise Kraft- und Wärmekontrolle werden häufig verwendet, um den Materialfluss zu steuern und das intermetallische Wachstum zu begrenzen und gleichzeitig die Festigkeit der Verbindung aufrechtzuerhalten.
Beim Reibrührschweißen ist die Axialkraft oft der primäre Leistungsbegrenzer . Im Gegensatz zum Schmelzschweißen, bei dem der Wärmeeintrag vorherrscht, verlässt sich FSW auf die nach unten gerichtete Kraft, um das Material unter dem Werkzeug zu plastifizieren, zu verfestigen und zu schmieden. Wenn die Maschine keine stabile Kraft aufrechterhalten kann, können selbst perfekt gewählte Parameter interne Defekte nicht verhindern.
Unterschiedliche Anwendungsfamilien erfordern sehr unterschiedliche Kraftniveaus. Dünne Batteriekühlplatten benötigen typischerweise eine mäßige, hochstabile Kraft, um Ebenheit und Dichtigkeit aufrechtzuerhalten. Batteriekästen und -gehäuse erfordern über große Schweißlängen eine höhere Kraft, um Verformungen zu kontrollieren. Dicke Druckgussteile aus Aluminium , insbesondere Al-Si-Legierungen, erfordern höchste Kräfte, um Materialschwankungen zu überwinden und eine vollständige Konsolidierung sicherzustellen.
| Anwendungstyp | Typischer Kraftbedarf | Hauptrisiko bei Unterdimensionierung |
|---|---|---|
| Kühlplatten | Niedrig bis mittel | Unvollständige Verklebung, Undichtigkeit |
| Batteriefächer | Mittel bis hoch | Verformung, Oberflächenfehler |
| Dicke Druckgussteile | Hoch | Tunnelmängel, mangelnde Konsolidierung |
Wenn die Kraftkapazität nicht ausreicht, treten oft Probleme unter der Oberfläche auf. Zu den häufigen Symptomen gehören interne Tunneldefekte, Kissing Bonds, inkonsistente Nugget-Bildung und verringerte mechanische Festigkeit, selbst wenn die Schweißoberfläche akzeptabel aussieht.
Die Spindelleistung wird nicht nur durch die Leistung definiert, sondern durch die Kombination aus Drehmoment, Drehzahlbereich und Regelstabilität . Das Drehmoment spielt beim Schweißen dickerer Abschnitte oder härterer Materialien eine entscheidende Rolle, da es sich direkt auf die Fähigkeit des Werkzeugs auswirkt, plastifiziertes Material zu rühren und zu bewegen.
Eine hohe Drehzahl allein weist nicht auf eine leistungsfähige FSW-Maschine hin. In vielen anspruchsvollen Anwendungen ist ein ausreichendes Drehmoment bei niedrigeren Drehzahlen weitaus wichtiger als die maximale Drehzahl. Eine Spindel, die über einen weiten Drehzahlbereich ein stabiles Drehmoment liefert, ermöglicht eine bessere Anpassung der Wärmezufuhr an Materialtyp, Dicke und Verbindungskonfiguration.
Die Anpassung des Spindelbereichs an die Anwendung trägt dazu bei, Überhitzung, Werkzeugverschleiß und inkonsistente Schweißqualität zu vermeiden. Dünne Aluminiumbleche, dicke Strangpressteile und Gusskomponenten erfordern alle unterschiedliche Drehmoment-Drehzahl-Gleichgewichte, um innerhalb eines stabilen Prozessfensters zu bleiben.
Die Maschinensteifigkeit hat direkten Einfluss auf die Konsistenz der Schweißnaht, das Fehlerrisiko und die Werkzeuglebensdauer. Beim Reibrührschweißen werden hohe axiale und seitliche Kräfte über Spindel und Rahmen übertragen. Jede strukturelle Durchbiegung kann zu Schwankungen der Eintauchtiefe und des Schmiededrucks führen.
Konzeptionell bieten C-Rahmen-Designs kompakte Layouts, reagieren jedoch möglicherweise empfindlicher auf Durchbiegungen bei hohen Lasten. Portalkonstruktionen bieten eine hervorragende Steifigkeit bei großen Arbeitsbereichen und eignen sich daher ideal für lange Nähte und große Platten. Kastenartige oder schwere Rahmenkonstruktionen maximieren die Steifigkeit für Anwendungen mit hoher Kraft, erfordern jedoch oft mehr Platz und Infrastruktur.
Eine starre Struktur verbessert nicht nur die Schweißqualität, sondern verlängert auch die Werkzeuglebensdauer, indem Vibrationen und ungleichmäßige Belastungen des Werkzeugs reduziert werden.
Beim Reibrührschweißen geht es bei der Genauigkeit nicht nur um die Positionierung; es wirkt sich direkt auf die Stabilität der Eintauchtiefe und die Pfadverfolgung aus . Kleine Abweichungen in der Werkzeugposition können die Wärmezufuhr, den Materialfluss und den Schmiededruck verändern und zu inkonsistenten Schweißeigenschaften führen.
Die Erwartungen der Branche variieren. Luft- und Raumfahrtanwendungen erfordern typischerweise eine sehr hohe Wiederholgenauigkeit, um strenge Qualitäts- und Ermüdungsanforderungen zu erfüllen. Die allgemeine Fertigung kann etwas größere Toleranzen zulassen, solange die strukturelle Leistung konsistent ist. Roboter-FSW-Systeme legen Wert auf Flexibilität und akzeptieren eine geringere absolute Genauigkeit im Austausch für komplexe 3D-Pfadfähigkeiten.
Wenn Sie verstehen, wie sich Genauigkeit auf die Schweißqualität auswirkt, können Sie die Maschinenleistung an die tatsächlichen Produktionsanforderungen anpassen.
Die Steuerungsstrategie spielt eine wichtige Rolle dabei, wie gut eine FSW-Maschine reale Teilevariationen bewältigt. Die Positionssteuerung sorgt für die Beibehaltung einer festen Werkzeugtiefe, was bei flachen, sehr gleichmäßigen Teilen gut funktioniert. Die Kraftsteuerung passt die Werkzeugposition dynamisch an, um eine konstante Axialkraft aufrechtzuerhalten, wodurch sie sich besser für Gussteile oder Teile mit Oberflächenschwankungen eignet.
In vielen Produktionsumgebungen kombinieren hybride Steuerungssysteme beide Ansätze. Die Positionskontrolle sorgt für Grundliniengenauigkeit, während die Kraftrückmeldung Dickenschwankungen, Verzerrungen oder Vorrichtungstoleranzen ausgleicht. Dieses Gleichgewicht verbessert die Wiederholbarkeit und Robustheit bei unterschiedlichen Teilebedingungen.
Da das Reibrührschweißen in qualitätskritischen Branchen Einzug hält, werden Prozessüberwachung und Datenerfassung immer wichtiger. Die Temperaturüberwachung am Werkzeug oder an der Spindel liefert Einblick in den Wärmeeintrag und den Werkzeugzustand und trägt so dazu bei, Überhitzung oder vorzeitigen Werkzeugausfall zu verhindern.
Die Datenprotokollierung von Parametern wie Kraft, Drehmoment, Geschwindigkeit und Temperatur unterstützt die Rückverfolgbarkeit und Qualifizierung des Prozesses . Diese Aufzeichnungen werden häufig für die Luft- und Raumfahrt, Elektrofahrzeuge und andere regulierte Branchen benötigt und ermöglichen eine kontinuierliche Verbesserung, indem sie die Ergebnisse der Schweißqualität mit den tatsächlichen Prozessbedingungen verknüpfen.
Der erste Schritt bei der Auswahl der richtigen Reibrührschweißmaschine besteht darin, klar zu definieren, was Sie eigentlich schweißen. Beginnen Sie mit den Grundlagen: Materialtyp, Dickenbereich, Verbindungsdesign (Stoß-, Überlappungs- oder T-Verbindung), Gesamtlänge der Schweißnaht und Gesamtgeometrie des Teils. Diese Faktoren beeinflussen direkt die erforderliche Axialkraft, Spindelleistung und Maschinenstruktur.
Es ist auch wichtig, den Arbeitsumfang zu berücksichtigen . Kleine, wiederholbare Teile können oft mit kompakten oder CNC-integrierten FSW-Lösungen gehandhabt werden, während große Baugruppen wie Batterieträger oder Panels Portal- oder Spezialmaschinen mit längerem Verfahrweg erfordern. Denken Sie abschließend an die Komplexität des Schweißpfads. Gerade 2D-Nähte eignen sich gut für starre Maschinen, während 3D-Kurvenbahnen auf Roboter- oder Mehrachsenlösungen hinweisen können.
Die Kosten für FSW-Maschinen variieren stark je nach Struktur, Kraftkapazität und Automatisierungsgrad, daher ist es sinnvoller, in Kostenstufen statt in Festpreisen zu denken . Einstiegslösungen konzentrieren sich in der Regel auf Flexibilität und schnelle Bereitstellung, während High-End-Systeme Durchsatz, Stabilität und langfristige Produktionsstabilität in den Vordergrund stellen.
Schauen Sie bei der Bewertung des ROI über den ursprünglichen Kaufpreis hinaus. Beim Reibrührschweißen entfallen Zusatzdraht und Schutzgas, die Verzerrung wird erheblich reduziert und häufig werden Bearbeitungs- und Nacharbeitsschritte nach dem Schweißen eingespart. Break-Even-Berechnungen sollten das jährliche Schweißvolumen, Arbeitseinsparungen, Ausschussreduzierung, Qualitätskosten und Automatisierungspotenzial berücksichtigen und nicht nur die Ausrüstungskosten.
| des Kostentreibers auf den ROI | Auswirkungen |
|---|---|
| Verbrauchsmaterialien entfallen | Direkte Reduzierung der Betriebskosten |
| Reduzierte Verzerrung | Weniger Nacharbeit und Bearbeitung |
| Automatisierungsfähigkeit | Niedrigere Arbeitskosten pro Teil |
| Ausschuss- und Fehlerreduzierung | Verbesserte Ausbeute und Konsistenz |
Sobald Anwendungs- und Budgetgrenzen klar sind, werden technische Spezifikationen zum primären Filter. Konzentrieren Sie sich auf Axialkraftkapazität, Spindeldrehmoment und -leistung, Maschinensteifigkeit, Bewegungsgenauigkeit und Steuerungsstrategie . Diese Parameter bestimmen, ob eine Maschine konstant eine akzeptable Schweißqualität für Ihre Teile liefern kann.
In dieser Phase sollten auch Anforderungen an die Qualitätsüberwachung definiert werden. Einige Anwendungen erfordern eine grundlegende Parameterkontrolle, während andere Datenprotokollierung, Rückverfolgbarkeit und Integration mit Inspektionssystemen erfordern . Maschinen, die diese Anforderungen nicht erfüllen können, können Schwierigkeiten bei der Skalierung in die regulierte oder Massenproduktion haben.
Praktische Zwänge schränken die endgültige Entscheidung oft stärker ein als technische Spezifikationen. Die Anforderungen an Stellfläche und Fundament können zwischen Kompaktsystemen, Portalmaschinen und Roboterzellen erheblich variieren. Sicherheitsabtrennungen , insbesondere für robotische FSW, müssen ebenfalls frühzeitig im Layoutplanungsprozess berücksichtigt werden.
Ein weiterer wichtiger Faktor sind die Liefer- und Implementierungsfristen. Einige Lösungen können schnell bereitgestellt werden, während andere längere Vorlaufzeiten und eine aufwändigere Installation erfordern. Der Schulungsbedarf und die interne technische Bereitschaft sollten realistisch eingeschätzt werden, um einen reibungslosen Hochlauf zu gewährleisten.
Überlegen Sie abschließend, wie die FSW-Maschine in den nächsten Jahren in Ihren Betrieb passen wird. Modulare Designs ermöglichen zukünftige Upgrades , wie zusätzliche Überwachung, Automatisierung oder Stationserweiterung, ohne das gesamte System auszutauschen.
In manchen Umgebungen bieten Mehrzweck-Workflows , die Bearbeitung und Schweißen auf derselben Plattform kombinieren, zusätzliche Flexibilität und Anlagenauslastung. Die Wahl einer Lösung, die sich mit sich ändernden Produktdesigns und Produktionsmengen weiterentwickeln kann, trägt dazu bei, den langfristigen Investitionswert zu schützen.
Die Auswahl des richtigen Reibrührschweißwerkzeugmaterials beginnt damit, dass Sie verstehen, was Sie schweißen und wie viel Wärme und Kraft der Prozess erzeugt. Für die meisten Aluminiumanwendungen werden häufig H13 und andere gängige Werkzeugstähle verwendet, da sie ein gutes Gleichgewicht zwischen Festigkeit, Hitzebeständigkeit, Kosten und Standzeit bieten. Sie funktionieren bei einer Vielzahl von Aluminiumlegierungen gut und sind in Produktionsumgebungen leicht zu warten.
Bei Materialien mit höherer Temperatur oder stärkerer Abrasivität wie Kupfer, Edelstahl oder Titan verschleißen Standard-Werkzeugstähle möglicherweise zu schnell. In diesen Fällen sind häufig Werkzeuge auf Hartmetallbasis oder hochwertige Materialien wie PCBN oder PKD erforderlich. Diese Materialien können höheren Temperaturen und Belastungen standhalten, sind jedoch mit höheren Kosten und begrenzteren Betriebsfenstern verbunden.
Die Werkzeuglebensdauer wird von einigen entscheidenden Faktoren bestimmt:
Prozesstemperatur : Übermäßige Hitze beschleunigt den Verschleiß und die Erweichung
Kraftstabilität : Schwankende Axialkräfte erhöhen die mechanische Ermüdung
Abrasivität des Materials : Gusslegierungen und verstärkte Materialien verkürzen die Standzeit des Werkzeugs
| Werkstückmaterial, | allgemeines Werkzeugmaterial, | relative Werkzeuglebensdauer | , typischer Anwendungsfall |
|---|---|---|---|
| Aluminiumlegierungen | H13 Werkzeugstahl | Lang | Allgemeine Fertigung |
| Aluminiumguss (Al-Si) | Gehärteter Stahl / Hartmetall | Medium | Automobilstrukturen |
| Kupferlegierungen | Hartmetall | Medium | Thermische und elektrische Teile |
| Stahl / Edelstahl | PCBN / PCD | Kurz | Spezialisierte Industrieteile |
| Titanlegierungen | Premium-Wolframbasis | Kurz | Luft- und Raumfahrtkomponenten |
Die Werkzeuggeometrie spielt eine direkte Rolle bei der Wärmeerzeugung, dem Materialfluss und der Oberflächenerscheinung . Eine der ersten Entscheidungen ist die Stiftlänge , die normalerweise etwas kürzer als die Materialstärke eingestellt wird, um eine vollständige Durchdringung ohne Beschädigung des Gegenambosses zu gewährleisten. Ein zu kleiner Stift kann zu mangelnder Konsolidierung an der Wurzel führen, während ein übergroßer Stift die Werkzeugbelastung und den Verschleiß erhöht.
Der Schulterdurchmesser steuert, wie viel Wärme erzeugt wird und wie gut das erweichte Material geschmiedet wird. Größere Schultern erzeugen mehr Wärme und eine bessere Oberflächengüte, erhöhen aber auch den Axialkraftbedarf. Kleinere Schultern verringern den Wärmeeintrag, können aber in dickeren Abschnitten Schwierigkeiten bereiten, das Material festzuhalten.
Der Gelenktyp beeinflusst auch die Geometrieauswahl. Stoßverbindungen ermöglichen im Allgemeinen einfachere Stiftprofile und einen symmetrischen Fluss, während Überlappungsverbindungen ein aggressiveres Rühren erfordern, um Material über die Schnittstelle zu bewegen. Für viele Aluminiumanwendungen werden Spiral- oder Spiralschulterkonstruktionen bevorzugt, da sie das Material aktiv zurück zur Schweißnahtmitte ziehen, wodurch Grate reduziert und die Konsistenz verbessert werden, insbesondere bei langen Nähten.
Bei Anwendungen, bei denen das Aussehen der Oberfläche oder die Funktionsintegrität von entscheidender Bedeutung sind, werden oft Werkzeuge mit einziehbaren Stiften verwendet, um Austrittslöcher am Ende der Schweißnaht zu beseitigen oder zu minimieren. Bei diesen Werkzeugen kann der Stift vor dem Herausziehen des Werkzeugs zurückgezogen werden, was sie für sichtbare Komponenten oder druckdichte Baugruppen nützlich macht.
Temperaturfühlende Werkzeuge und intelligente Werkzeughalter fügen eine weitere Ebene der Prozesskontrolle hinzu. Durch die Messung der Werkzeug- oder Schnittstellentemperatur in Echtzeit können Hersteller den Wärmeeintrag besser verwalten, abnormale Bedingungen erkennen und Rückverfolgbarkeitsanforderungen in regulierten Branchen unterstützen.
In spezielleren Fällen werden stationäre Schulterwerkzeuge verwendet, um die Oberflächenwärme zu reduzieren und die Oberflächengüte zu verbessern, insbesondere auf gekrümmten oder komplexen Wegen. Spulenwerkzeuge , die Schmiededruck von beiden Seiten der Verbindung ausüben, können für bestimmte Blech- und Extrusionsschweißnähte effektiv sein, bei denen doppelseitiger Zugang möglich ist und eine gleichmäßige Konsolidierung erforderlich ist.
Obwohl das Reibrührschweißen äußerst vielseitig ist, ist es nicht für jedes Material und jeden Dickenbereich ideal. Eine besondere Herausforderung stellen ultradünne Bleche dar, da nur sehr wenig Material zur Wärmeerzeugung und -speicherung zur Verfügung steht. Insbesondere bei industriellen Produktionsgeschwindigkeiten wird es schwierig, eine stabile Eintauchtiefe ohne Risse, übermäßige Verdünnung oder Oberflächenschäden aufrechtzuerhalten.
Am anderen Ende des Spektrums können hochschmelzende Legierungen wie bestimmte Stähle, Superlegierungen oder hochschmelzende Metalle technisch reibrührgeschweißt werden, aber Werkzeugkosten und Verschleiß dominieren oft die Wirtschaftlichkeit. Diese Materialien erfordern hochwertige Werkzeugmaterialien und eine hohe Axialkraft, was die Kosten pro Meter Schweißnaht erheblich erhöhen kann. In solchen Fällen bieten alternative Verfahren wie Laserschweißen, Elektronenstrahlschweißen oder Hybridansätze möglicherweise ein praktischeres Gleichgewicht zwischen Leistung und Kosten.
FSW erfordert einen direkten Werkzeugzugriff entlang des gesamten Verbindungswegs , wodurch einige Teilegeometrien grundsätzlich ungeeignet sind. Geschlossene Profile, Innenecken, tiefe Aussparungen oder geschlossene Hohlräume können dazu führen, dass die Werkzeugschulter keinen ordnungsgemäßen Kontakt mit der Oberfläche hat, wodurch die Fähigkeit zur Wärmeerzeugung und zum Schmiededruck eingeschränkt wird.
Auch Start- und Stoppzonen erfordern eine sorgfältige Planung. Da das Werkzeug in das Material eintauchen und sich daraus zurückziehen muss, ist die Platzierung der Austrittslöcher eine Designüberlegung. Wenn diese Stellen nicht ausgeblendet, bearbeitet oder durch Ablauflaschen oder fortschrittliche Werkzeuge verwaltet werden können, sind alternative Verbindungsmethoden möglicherweise vorzuziehen. In einigen Fällen können diese Einschränkungen durch eine Neukonstruktion der Verbindung oder die Kombination von FSW mit einem anderen Schweißverfahren behoben werden.
Einer der am meisten unterschätzten Aspekte des Rührreibschweißens ist die Vorrichtungstechnik . FSW erzeugt eine erhebliche Axialkraft, und ohne starre Klemmung und einen richtig konstruierten Gegenamboss wird die Schweißqualität beeinträchtigt, unabhängig von der Maschinenleistung oder der Parameterauswahl.
Das Leuchtendesign beeinflusst mehr als nur die Qualität. Schwere, komplexe Vorrichtungen verlängern die Rüstzeit, schränken den Zugang ein und können die Gesamtzykluszeit verlängern. Stützambosse müssen die volle Schweißlast tragen und gleichzeitig die Ebenheit und Ausrichtung beibehalten, insbesondere bei dünnen Blechen oder langen Nähten. Wenn die Komplexität der Vorrichtungen zu groß wird, stellen Hersteller möglicherweise fest, dass alternative Schweißmethoden oder eine Hybridverbindungsstrategie eine effizientere Produktionslösung darstellen.
Batteriekühlplatten stellen ganz besondere Anforderungen an eine Reibrührschweißanlage. Ebenheit, Dichtheit und Wiederholgenauigkeit sind in der Regel wichtiger als die maximale Dicke. Interne Kanäle müssen dicht bleiben, und selbst kleine Verformungen können die thermische Leistung beeinträchtigen oder bei Drucktests zu Undichtigkeiten führen.
Für diese Art von Anwendung eignen sich in der Regel hochpräzise Portalmaschinen oder spezielle Flachbett-FSW-Systeme am besten. Diese Maschinentypen bieten eine stabile Kraftkontrolle über lange Nähte und eine hervorragende Positionswiederholgenauigkeit, was dazu beiträgt, eine gleichmäßige Wärmezufuhr und Oberflächenqualität aufrechtzuerhalten. Bei der Produktion größerer Stückzahlen können Konfigurationen mit mehreren Stationen oder synchronisierten Doppelköpfen verwendet werden, um den Durchsatz zu verbessern und gleichzeitig das thermische Gleichgewicht unter Kontrolle zu halten.
Batterieträger, Fahrwerkskomponenten und große Strukturplatten von Elektrofahrzeugen weisen in der Regel lange, durchgehende Schweißnähte und relativ große Teilegrößen auf. Hier verlagern sich die Prioritäten in Richtung Maschinensteifigkeit und konstante Axialkraft über die Distanz statt auf Kompaktheit oder Flexibilität.
In den meisten Fällen werden FSW-Maschinen in Portalbauweise bevorzugt, da sie große Arbeitsbereiche abdecken und gleichzeitig die Steifigkeit beibehalten können. Für besonders anspruchsvolle strukturelle Anforderungen oder dickere Abschnitte spezielle FSW-Maschinen mit schwerem Rahmen ausgewählt werden. können Die Wahl hängt oft von der Teilegröße und dem Produktionsvolumen ab: Portalkonstruktionen zeichnen sich durch große Platten aus, während spezielle Maschinen maximale Kraft und Stabilität für sicherheitskritische Komponenten bieten.
Dicke Aluminiumdruckgussteile, insbesondere Al-Si-Legierungen, führen aufgrund von Materialvariabilität, Porosität und Oberflächeninkonsistenz zu zusätzlicher Komplexität . Diese Anwendungen erfordern typischerweise eine höhere Axialkraft und ein ausreichendes Spindeldrehmoment, um eine vollständige Konsolidierung über die gesamte Dicke sicherzustellen.
spezielle FSW-Maschinen mit hoher Kraftkapazität und robusten Steuerungssystemen eingesetzt. In diesem Szenario werden häufig Eine Kraftregelung mit geschlossenem Regelkreis trägt zum Ausgleich von Dickenschwankungen bei, während starre Maschinenstrukturen das Risiko interner Defekte verringern. Typische Risikopunkte sind Tunneldefekte, inkonsistente Penetration und beschleunigter Werkzeugverschleiß, die alle durch eine stabile Kraftsteuerung, geeignete Werkzeuge und eine konservative Parameterauswahl gemindert werden können.
Bei Kleinteilen, Prototypen oder gemischten Produktionsumgebungen überwiegt oft die Flexibilität die maximale Schweißkapazität. Kompakte FSW-Maschinen oder CNC-integrierte FSW-Köpfe sind in F&E-Laboren und Lohnfertigern eine beliebte Wahl, da sie schnelle Setup-Änderungen und eine effiziente Nutzung vorhandener Geräte ermöglichen.
Diese Konfigurationen eignen sich gut für dünnere Materialien und kürzere Schweißnähte und erleichtern das Experimentieren mit Parametern oder neuen Designs. In diesem Zusammenhang kann die Möglichkeit, zwischen Bearbeitung und Schweißen zu wechseln oder sich schnell an neue Teile anzupassen, wertvoller sein als die Investition in eine große, dedizierte Anlage.
Bei Anwendungen mit komplexen dreidimensionalen Schweißpfaden zeigt das Roboter-Rührschweißen seine größten Vorteile. Mehrachsige Roboter ermöglichen es dem Werkzeug, gekrümmten oder geneigten Gelenken zu folgen, was auf starren 2D-Maschinen schwierig oder unmöglich wäre.
Das heißt, Roboter-FSW bringt Kompromisse mit sich. Die geringere Steifigkeit im Vergleich zu Portal- oder Spezialmaschinen schränkt die erreichbare Dicke und Kraft ein, was sich bei anspruchsvollen Anwendungen auf die Schweißqualität auswirken kann. Robotersysteme funktionieren am besten bei dünneren Materialien und moderaten Kraftniveaus, bei denen Flexibilität und Reichweite wichtiger sind als maximale Steifigkeit.
| Anwendungsszenario | Hauptanforderungen | Empfohlener Maschinentyp |
|---|---|---|
| Batteriekühlplatten | Ebenheit, Dichtheit, Präzision | Portal- oder Präzisions-FSW |
| Batterietröge / große Panels | Lange Nähte, Steifigkeit, Wiederholgenauigkeit | Portal oder schweres dediziertes FSW |
| Dicker Aluminiumdruckguss | Hohe Kraft, stabile Kontrolle | Spezieller Hochleistungs-FSW |
| Kleinteile / Forschung und Entwicklung | Flexibilität, schnelle Einrichtung | Kompakter FSW- oder CNC + FSW-Kopf |
| Komplexe 3D-Pfade | Mehrachsiger Zugriff | Roboter-FSW-System |
Aus Investitionssicht verändert das Reibrührschweißen (FSW) die Kostenstruktur des Schweißens, anstatt nur eine Kostenlinie zu reduzieren. Eine der unmittelbarsten Einsparungen ergibt sich aus der Tatsache, dass FSW keinen Zusatzdraht und kein Schutzgas erfordert , wodurch wiederkehrende Kosten für Verbrauchsmaterialien und die damit verbundene Variabilität im Prozess entfallen.
FSW reduziert außerdem den Bedarf an Nacharbeit und Nachbearbeitung erheblich . Da der Prozess zu geringen Verzügen und konsistenten Schweißprofilen führt, ist es wahrscheinlicher, dass die Teile die Maßanforderungen direkt von der Maschine erfüllen. Dies ist besonders wertvoll für große Aluminiumplatten, Batterieträger und Kühlplatten, bei denen die Korrektur von Verzerrungen sowohl zeitaufwändig als auch teuer sein kann.
Ein geringerer Wärmeeintrag führt direkt zu geringeren Ausschussraten . Mit weniger Mängeln wie Porosität, Rissbildung oder mangelnder Verschmelzung erzielen Hersteller stabilere Erträge und weniger Materialverschwendung. Im Laufe der Zeit hat diese Konstanz oft größere finanzielle Auswirkungen als die anfängliche Reduzierung der Verbrauchsmaterialien.
Energieeffizienz ist ein weiterer Hebel, der oft übersehen wird. Als Festkörperprozess verbraucht FSW in der Regel weniger Energie pro Meter Schweißnaht als lichtbogenbasierte Prozesse, insbesondere bei langen, durchgehenden Nähten. In Kombination mit schnelleren effektiven Zykluszeiten – dank reduzierter Einrichtung, weniger Inspektionen und weniger nachgelagerter Verarbeitung – verbessert dies die Gesamteffizienz der Anlage.
| Kostenelement | Traditionelles Schweißen | , Reibrührschweißen |
|---|---|---|
| Verbrauchsmaterial | Hoch (Draht, Gas) | Keiner |
| Verzerrungskorrektur | Häufig | Minimal |
| Ausschuss und Nacharbeit | Variable | Niedrig und konsistent |
| Energie pro Schweißung | Höher | Untere |
| Bearbeitung nach dem Schweißen | Gemeinsam | Oft reduziert oder beseitigt |
FSW-Investitionen sind am sinnvollsten, wenn sie anhand von Schweißmetern pro Jahr bewertet werden und nicht nur anhand der Kosten pro Teil. Anwendungen mit langen, wiederholbaren Schweißnähten – wie Batterieträger, Kühlplatten und große Strukturplatten – erreichen tendenziell schneller die Gewinnschwelle, da sich die Einsparungen mit jedem weiteren geschweißten Meter summieren.
Ein weiterer wichtiger Faktor ist der qualitätsorientierte ROI. Bei Anwendungen, bei denen Defekte zu hohen Folgekosten führen – wie z. B. Undichtigkeiten in Batteriekühlsystemen oder Garantieansprüchen bei Strukturbauteilen – kann der Wert konsistenter, fehlerfreier Schweißnähte schnell die Erstinvestition in die Ausrüstung übersteigen. Die Vermeidung einer kleinen Anzahl kostspieliger Ausfälle kann allein schon die Einführung von FSW rechtfertigen.
Die Automatisierung steigert den Return on Investment zusätzlich. FSW ist in hohem Maße mit der automatisierten Produktion kompatibel, und da der Arbeitsaufwand pro Schweißung abnimmt, wirkt die Automatisierung als Multiplikator für Kosteneinsparungen. In Umgebungen mit hohem Volumen ist es oft die Kombination aus niedrigen Kosten für Verbrauchsmaterialien, stabiler Qualität und automatisiertem Betrieb, die das Reibrührschweißen von einer technischen Modernisierung zu einer finanziell attraktiven Fertigungsstrategie macht.
Einer der häufigsten Fehler, den Unternehmen machen, besteht darin, die Maschinenkapazität „nur für den Fall“ zu sehr anzugeben. Es ist verlockend, die größte und leistungsstärkste Reibrührschweißmaschine zu wählen, um alle möglichen Zukunftsszenarien abzudecken, aber das führt oft zu unnötigen Kapitalkosten, übergroßen Stellflächen und nicht ausreichend genutzter Ausrüstung. In der Realität liegen viele Anwendungen – insbesondere in Elektrofahrzeugen und der allgemeinen Fertigung – weit unter den maximalen Kraft- und Dickenkapazitäten von Hochleistungssystemen. Ein besserer Ansatz besteht darin, die Maschine entsprechend zu dimensionieren den realen Produktionsanforderungen , mit einem angemessenen Spielraum statt einem extremen Spielraum.
Ein weiteres häufiges Problem ist die Unterschätzung der Material- und Werkzeugrealität . Verschiedene Materialien verhalten sich beim Reibrührschweißen sehr unterschiedlich und die Werkzeuglebensdauer kann je nach Legierungszusammensetzung, Abrasivität und Temperatur erheblich variieren. Die Annahme, dass ein Werkzeugmaterial oder eine Werkzeuggeometrie für alle Anwendungen geeignet ist, führt häufig zu beschleunigtem Verschleiß, instabiler Schweißqualität oder unerwarteten Betriebskosten. Frühzeitige Materialtests und Werkzeugversuche helfen, solche Überraschungen zu vermeiden.
Viele Käufer übersehen zudem den technischen Aufwand für die Befestigung und Klemmung . FSW erzeugt hohe Axialkräfte und eine ordnungsgemäße Stützung und starre Befestigungen sind nicht verhandelbar. Das Ignorieren dieser Arbeitsbelastung kann zu einer verzögerten Inbetriebnahme, schlechter Schweißqualität oder längeren Zykluszeiten als erwartet führen. In der Praxis sollte die Vorrichtungskonstruktion als Teil des Schweißsystems und nicht als nachträglicher Gedanke betrachtet werden.
sich nur auf den Kaufpreis statt auf die Gesamtbetriebskosten (TCO) zu konzentrieren. Ein weiterer häufiger Fallstrick besteht darin, Niedrigere Vorabkosten können durch einen höheren Verbrauch von Verbrauchsmaterialien, eine kürzere Werkzeuglebensdauer, mehr Nacharbeit oder eine eingeschränkte Automatisierungsfähigkeit ausgeglichen werden. Die Auswertung von Energieverbrauch, Wartung, Werkzeugkosten und Produktivität über mehrere Jahre liefert ein viel klareres Bild des tatsächlichen Investitionswerts.
Schließlich unterschätzen viele Teams die Bedeutung von Qualifizierung, Dokumentation und Anlaufplanung . Das Rührreibschweißen sieht im laufenden Betrieb vielleicht einfach aus, aber eine stabile Produktion erfordert Prozessvalidierung, Bedienerschulung und häufig eine formelle Dokumentation – insbesondere in regulierten Branchen. Wenn diese Phase nicht geplant wird, kann sich die Produktionszeit verlangsamen und das Vertrauen in den Prozess schwächen, selbst wenn die Ausrüstung selbst gut ausgewählt ist.
Ein erfolgreiches Rührreibschweißprojekt beginnt mit einer strukturierten Machbarkeitsstudie, die auf realen Teilen und nicht auf Annahmen basiert. Es sollten Musterversuche an repräsentativen Bauteilen mit produktionsrelevanten Materialien, Dicken und Verbindungsdesigns durchgeführt werden. In dieser Phase liegt der Schwerpunkt auf der Untersuchung von Prozessparametern wie Werkzeuggeometrie, Drehzahl, Verfahrgeschwindigkeit und Axialkraft, um ein stabiles Schweißfenster zu identifizieren.
In dieser Phase spielen mechanische Tests eine wichtige Rolle. Abhängig von der Anwendung kann dies Zugtests, Biegetests oder Ermüdungstests umfassen, um zu überprüfen, ob die Verbindungsleistung den Designanforderungen entspricht. Die Ergebnisse dieser Versuche ermöglichen es den Teams auch, ROI-Annahmen zu verfeinern, indem sie Schätzungen durch gemessene Zykluszeiten, Daten zur Werkzeuglebensdauer und Qualitätsergebnisse ersetzen.
Sobald die Machbarkeit bestätigt ist, verlagert sich die Aufmerksamkeit auf die Definition der endgültigen Ausrüstungsspezifikation . Dazu gehört die Auswahl der geeigneten Maschinenstruktur, Kraftkapazität, Steuerung und Überwachungsoptionen auf Grundlage der validierten Prozessanforderungen. Bei der Lieferantenbewertung in dieser Phase sollten nicht nur die technische Leistungsfähigkeit, sondern auch Anwendungsunterstützung, Serviceverfügbarkeit und langfristige Upgrade-Optionen berücksichtigt werden.
Die Vorbereitung der Anlage läuft oft parallel zur Beschaffung. Stromversorgung, Fundamente, Sicherheitsumzäunungen und Materialtransport müssen frühzeitig geplant werden, um Verzögerungen bei der Installation zu vermeiden. Ein realistischer Zeitplan, der Lieferung, Installation und Inbetriebnahme berücksichtigt, hilft dabei, interne Ressourcen und Produktionsplanung aufeinander abzustimmen.
Schulungen sind für eine stabile Produktion von entscheidender Bedeutung. Bediener und Verfahrenstechniker benötigen ein klares Verständnis der FSW-Grundlagen, der Maschinenbedienung, der Werkzeugeinrichtung und der grundlegenden Fehlerbehebung . Im Gegensatz zum herkömmlichen Schweißen ist FSW stark auf Kraft- und Bewegungskontrolle angewiesen, daher ist eine praktische Schulung besonders wertvoll.
In vielen Branchen ist eine Prozessqualifizierungsmentalität erforderlich, auch wenn keine formelle WPS- oder PQR-Dokumentation vorgeschrieben ist. Die Definition akzeptabler Parameterbereiche, die Dokumentation von Verfahren und die Integration der Datenerfassung in das Qualitätssystem tragen dazu bei, die Wiederholbarkeit sicherzustellen. Die Einrichtung der Rückverfolgbarkeit, einschließlich Parameterprotokollierung und Inspektionsverknüpfung, sollte abgeschlossen sein, bevor die vollständige Produktion beginnt.
Die Produktion beginnt typischerweise mit Pilotläufen , um die Stabilität unter realen Betriebsbedingungen zu bestätigen. In dieser Phase wird besonderes Augenmerk auf den Werkzeugverschleiß, die Konsistenz der Wärmezufuhr und die Abweichungen von Teil zu Teil gelegt. Eine frühzeitige Überwachung hilft, Trends zu erkennen, bevor sie sich auf Qualität oder Durchsatz auswirken.
Wenn das Vertrauen wächst, können Parameter fein abgestimmt werden, um die Zykluszeit zu verbessern, die Werkzeuglebensdauer zu verlängern oder den Energieverbrauch zu senken. Das Rührreibschweißen eignet sich gut für eine kontinuierliche Verbesserung, bei der Daten aus der Produktion genutzt werden, um den Prozess im Laufe der Zeit zu verfeinern und bei steigenden Volumina eine konstante Leistung aufrechtzuerhalten.
Eine der bedeutendsten Entwicklungen, die die Zukunft des Reibrührschweißens (FSW) prägen , ist der Aufstieg der KI-gesteuerten Überwachung und vorausschauenden Wartung . Moderne FSW-Maschinen erfassen bereits große Mengen an Prozessdaten wie Kraft, Drehmoment, Temperatur und Spindellast. Der nächste Schritt besteht darin, diese Daten intelligent zu nutzen. Modelle des maschinellen Lernens können subtile Muster identifizieren, die auf Werkzeugverschleiß, Prozessabweichungen oder drohende Defekte hinweisen, und ermöglichen so Wartung oder Parameteranpassungen, bevor die Qualität beeinträchtigt wird. Für Hersteller bedeutet dies eine höhere Betriebszeit, eine gleichmäßigere Schweißqualität und weniger ungeplante Ausfallzeiten.
Ein weiterer wichtiger Trend ist die hybride Erwärmungsunterstützung , insbesondere das laserunterstützte und induktionsunterstützte Reibrührschweißen. Bei diesen Ansätzen wird eine externe Wärmequelle vor oder um das Werkzeug herum eingeführt, um das Material vorzuwärmen. Durch die Reduzierung der mechanischen Belastung des Werkzeugs erweitert Hybrid-FSW das praktische Schweißfenster für härtere Materialien, dickere Abschnitte und höhere Schweißgeschwindigkeiten. Dies gilt insbesondere für Stahl, Titan und moderne Aluminiumlegierungen, bei denen allein das reine mechanische Rühren die Produktivität oder die Werkzeuglebensdauer einschränken kann.
Die FSW-Technologie entwickelt sich auch hin zu umfassenderen Möglichkeiten zur Verbindung unterschiedlicher Materialien . Da Elektrofahrzeuge, Leistungselektronik und Leichtbaustrukturen immer komplexer werden, müssen Hersteller zunehmend Materialien mit sehr unterschiedlichen thermischen und mechanischen Eigenschaften verbinden. Fortschritte im Werkzeugdesign, in Kraftkontrollstrategien und in der Prozessoptimierung machen Aluminium-Kupfer-, Aluminium-Stahl- und andere Hybridverbindungen zuverlässiger und eröffnen neue Möglichkeiten für Funktions- und Multimaterialbaugruppen.
Das Interesse am Reibrührschweißen von Polymeren und Verbundwerkstoffen nimmt weiter zu, insbesondere für Thermoplaste, die in leichten Gehäusen und Strukturbauteilen verwendet werden. Während sich dieser Bereich im Vergleich zum Metall-FSW noch in der Entwicklung befindet, sind frühe industrielle Anwendungen vielversprechend für das Verbinden von verstärkten Kunststoffen mit minimaler Verschlechterung und guter Oberflächenqualität. Die praktische Umsetzung hängt von der Materialart, dem Verstärkungsgehalt und der Teilegeometrie ab, aber die Technologie entwickelt sich stetig von der Laborforschung zur Nischenanwendung in der Produktion.
Schließlich wird das Rührreibschweißen zunehmend als nachhaltiger und umweltfreundlicher Herstellungsprozess positioniert . Sein geringer Energieverbrauch, das Fehlen von Verbrauchsmaterialien und die minimalen Emissionen passen gut zu den Nachhaltigkeitszielen des Unternehmens und dem regulatorischen Druck, den CO2-Fußabdruck zu reduzieren. Da Hersteller die Auswirkungen auf die Umwelt immer strenger messen und berichten, wird der Festkörpercharakter von FSW nicht nur zu einem technischen, sondern auch zu einem strategischen Vorteil bei der langfristigen Fertigungsplanung.
A: Das Reibrührschweißen (FSW) funktioniert am besten bei Materialien, die sich plastifizieren und „schmieden“ lassen, ohne zu schmelzen. unter Hitze und Druck Es ist im Allgemeinen nicht geeignet (oder unpraktisch) für:
Spröde, nicht schmiedbare Materialien , die reißen, anstatt zu fließen
Einige Legierungen mit sehr hohem Schmelzpunkt, bei denen der Werkzeugverschleiß/die Werkzeugkosten übermäßig hoch sind (FSW ist möglicherweise technisch möglich, aber nicht wirtschaftlich)
Bestimmte Materialkombinationen bilden zu schnell spröde intermetallische Schichten (einige unterschiedliche Paare), es sei denn, die Verbindungskonstruktion und der Prozess sind sorgfältig geplant
A: Branchenreferenzen und industrielle Praxis betonen konsequent die Stärken von FSW bei Aluminiumlegierungen (einschließlich hochfester Serien) und seiner zunehmenden Verwendung bei Magnesium, Kupfer und in spezielleren Fällen Titan und Stählen , sofern die Maschinenkraft/das Drehmoment und das Werkzeugmaterial geeignet sind. FSW wird auch für unterschiedliche Verbindungen wie Al-Cu und Al-Stahl verwendet , wenn das intermetallische Wachstum durch Offset- und Parameterstrategie gesteuert wird.
A: Die Dickenkapazität hängt hauptsächlich von der Axialkraft, dem Drehmoment, der Steifigkeit und der Werkzeugausstattung ab , nicht nur von „FSW“ als Bezeichnung.
Einzeldurchgang : üblich für dünne bis mittlere Abschnitte in Aluminium; Dickere Abschnitte erfordern eine viel höhere Kraft und ein viel höheres Drehmoment
Multi-Pass : wird verwendet, wenn die Single-Pass-Kapazität überschritten wird oder wenn die Steuerung von Wärme/Durchfluss in Schritten einfacher ist
Doppelseitig (Schweißen von beiden Seiten) : wird verwendet, um die Dickenfähigkeit zu erweitern und die Wurzelqualität zu verbessern, wenn der Zugang dies zulässt.
Kurz gesagt: Es gibt keine universelle maximale Dicke – sie ist anwendungs- und maschinenabhängig, und deshalb legen Wettbewerber Wert auf Maschinensteifigkeit/-kraft und die richtige Werkzeugauswahl.
A: Dieselbe Antwort wie oben: Die praktische Grenze wird durch Maschinenkraft + Drehmoment + Steifigkeit + Werkzeugdesign festgelegt und ob Sie verwenden können doppelseitige oder mehrstufige Strategien . Für dickes Strukturaluminium werden in der Regel spezielle Hochkraftsysteme gewählt, da sie einen stabilen Schmiededruck über die gesamte Schweißnahttiefe aufrechterhalten können.
A: Die wichtigsten begrenzenden Faktoren sind die Axialkraftkapazität, das verfügbare Drehmoment bei niedriger Drehzahl, die Maschinensteifigkeit und die Werkzeughaltbarkeit. Eine unzureichende Leistungsfähigkeit kann zu internen Mängeln wie Tunnelhohlräumen oder unvollständiger Konsolidierung führen.
A: Friction Stir Welding (FSW) ist ein Festkörperverbindungsprozess, bei dem ein rotierendes, nicht verbrauchbares Werkzeug Reibungswärme erzeugt und das Material mechanisch rührt, um eine geschmiedete Verbindung zu bilden. Im Gegensatz zum herkömmlichen Schweißen schmilzt das Grundmaterial nicht, was den Verzug erheblich reduziert und erstarrungsbedingte Defekte wie Porosität und Heißrisse eliminiert.
A: FSW steht für Friction Stir Welding. Der Begriff bezieht sich sowohl auf den Schweißprozess selbst als auch im weiteren Sinne auf die Maschinen und Werkzeuge, die für die Durchführung dieser Festkörperverbindungsmethode ausgelegt sind.
A: FSW ist dafür bekannt, hochfeste, verzugsarme Schweißnähte mit hervorragender Wiederholgenauigkeit herzustellen. Es wird besonders in aluminiumintensiven Industrien wegen seiner Fähigkeit geschätzt, lange Nähte zu schweißen, die Bearbeitung nach dem Schweißen zu reduzieren und enge Maßtoleranzen in Produktionsumgebungen einzuhalten.
A: Rührreibschweißen wird häufig verwendet für:
Kühlplatten, Tabletts und Gehäuse für Elektrofahrzeugbatterien
Rumpfplatten, Tanks und Strukturteile für die Luft- und Raumfahrt
Aluminiumplatten für den Eisenbahn- und Schifffahrtsbereich
Industrielle Kühlkörper, Kühlplatten und Strukturrahmen
Diese Anwendungen profitieren vom geringen Wärmeeintrag, den starken Verbindungen und der hohen Prozessstabilität von FSW.
A: Die Werkzeuglebensdauer variiert erheblich je nach Werkstückmaterial und Prozessstabilität. Aluminiumlegierungen bieten im Allgemeinen eine längere Standzeit, während härtere oder abrasivere Materialien diese verkürzen. Eine stabile Kraftkontrolle und ein ordnungsgemäßes Temperaturmanagement sind der Schlüssel zur Maximierung der Werkzeuglebensdauer.
A: Werkzeugverschleiß wird hauptsächlich verursacht durch:
Zu hohe Prozesstemperatur
Schwankende Axialkraft
Materialabrasivität (z. B. Aluminiumguss, verstärkte Legierungen)
Ungeeignetes Werkzeugmaterial oder ungeeignete Geometrie
A: Beim Reibrührschweißen kann eine höhere Anfangsinvestition in die Ausrüstung erforderlich sein als beim einfachen Lichtbogenschweißen, hauptsächlich aufgrund der Maschinensteifigkeit und der Anforderungen an die Kraftsteuerung. Allerdings sind die Betriebskosten oft niedriger, weil es keinen Zusatzdraht, kein Schutzgas, weniger Verformungen und weniger Nacharbeiten gibt. Bei langen Aluminiumnähten und qualitätskritischen Teilen ist FSW im Laufe der Zeit oft kosteneffektiv.
A: Die Betriebskosten werden beeinflusst durch:
Werkzeugkosten pro Meter Schweißnaht
Energieverbrauch pro Zyklus
Arbeits- und Automatisierungsebene
Ausschuss- und Nacharbeitsrate
Viele Hersteller bewerten die FSW-Wirtschaftlichkeit anhand der Kosten pro Meter Schweißnaht und nicht anhand der Kosten pro Teil, was Langnahtanwendungen besser widerspiegelt.
A: FSW ersetzt nicht alle herkömmlichen Schweißverfahren. Es zeichnet sich durch Anwendungen aus, die einen geringen Verzug, eine hohe Wiederholgenauigkeit und lange Aluminiumschweißnähte erfordern. Bei sehr dünnen Materialien, komplexen Zugangsgeometrien oder örtlich begrenzten Reparaturarbeiten kann herkömmliches Schweißen immer noch bevorzugt werden.
A: FSW eignet sich besonders gut für lange Aluminiumnähte, verformungsempfindliche Baugruppen und die automatisierte Massenproduktion, bei der gleichbleibende Qualität und Maßhaltigkeit von entscheidender Bedeutung sind.
A: Traditionelles Schweißen bleibt geeignet für:
Ultradünnes Blech
Verbindungen mit eingeschränktem Werkzeugzugang
Kurze, nicht strukturelle Schweißnähte
Situationen, in denen die Befestigungsanforderungen für FSW zu hoch wären
A: In einem qualifikationsgesteuerten Arbeitsablauf wird zunächst eine Schweißverfahrensspezifikation (WPS) definiert und dann durch Tests validiert, die in einem Verfahrensqualifikationsprotokoll (PQR) dokumentiert werden. Dieser Ansatz wird üblicherweise für FSW in regulierten Branchen angepasst.
A: FSW ist ein kraftdominierter Prozess. Eine stabile Axialkraft gewährleistet eine gleichmäßige Materialkonsolidierung und hilft, Schwankungen in der Teiledicke auszugleichen, insbesondere bei Gussteilen oder großen Platten.
A: Unzureichende Steifigkeit ermöglicht eine Durchbiegung unter Last, was zu ungleichmäßiger Eintauchtiefe, ungleichmäßigem Schmiededruck, inneren Defekten und beschleunigtem Werkzeugverschleiß führt. Eine hohe Steifigkeit ist für eine wiederholbare Schweißqualität unerlässlich.
Bevor Sie sich zu einem verpflichten Beim Kauf einer Reibrührschweißmaschine lohnt es sich, eine strukturierte Checkliste durchzugehen, um sicherzustellen, dass nichts Kritisches übersehen wird. Beginnen Sie mit den Grundlagen: welche Materialien Sie schweißen möchten und welchen Dickenbereich Sie erwarten, nicht nur heute, sondern in den nächsten Jahren. Dies wirkt sich direkt auf die erforderliche Kraft, die Werkzeuge und die Maschinenstruktur aus.
Schauen Sie sich als Nächstes die Schweißnahtlänge, die Teilegröße und die Bewegungsanforderungen an . Kurze Nähte an kleinen Teilen weisen auf ganz andere Lösungen hin als lange Schweißnähte an großen Platten. Machen Sie sich klar, ob es sich bei Ihrer Anwendung hauptsächlich um 2D-Linearschweißen handelt oder ob eine echte 3D-Pfadfähigkeit erforderlich ist , da dies allein das Feld erheblich einschränken kann.
Ebenso wichtig sind die Produktionserwartungen. Definieren Sie Ihre jährlichen Schweißmeter und Durchsatzziele und überlegen Sie, ob die aktuellen Mengen eine Automatisierung oder Systeme mit mehreren Stationen rechtfertigen. Klären Sie gleichzeitig die Qualitäts- und Rückverfolgbarkeitsstandards , insbesondere wenn Sie Elektrofahrzeuge, Luft- und Raumfahrt oder andere regulierte Märkte bedienen, in denen Datenprotokollierung und -dokumentation unerlässlich sind.
Die Budgetplanung sollte über den Kaufpreis hinausgehen. Eine realistische Betrachtung der Investitionsausgaben zuzüglich der Gesamtbetriebskosten (TCO) über fünf Jahre – einschließlich Werkzeug, Wartung, Energie und Arbeitskräften – verhindert spätere Überraschungen. Auch Anlagenbeschränkungen müssen frühzeitig angegangen werden: Verfügbare Stellfläche, Fundamentstärke, Sicherheitsumzäunungen und Materialtransportfluss können alle einen Einfluss darauf haben, welche Maschinen praktisch sind.
Bewerten Sie abschließend die Bereitschaft in Ihrem Unternehmen. Berücksichtigen Sie Lieferfristen, Implementierungskapazität, internes Fachwissen und Schulungsbedarf . Wenn Sie planen, unterschiedliche Materialien zu schweißen , stellen Sie sicher, dass Validierungsversuche und Werkzeugstrategien Teil des Plans und kein nachträglicher Einfall sind.
Die richtige FSW-Lösung wird oft deutlich, wenn man sie anhand realer Szenarien und nicht anhand abstrakter Spezifikationen betrachtet. Für Forschungs- und Entwicklungsumgebungen, Lohnfertigungsbetriebe oder den risikoarmen Einstieg in FSW sind kompakte Maschinen oder CNC-integrierte FSW-Köpfe in der Regel die praktischste Wahl, da sie Flexibilität und schnelle Bereitstellung bei minimalen Änderungen an der Infrastruktur bieten.
Bei der Herstellung von Kühlplatten für Elektrofahrzeugbatterien sind Präzision und Wiederholbarkeit von entscheidender Bedeutung. Hochpräzise Portal- oder spezielle Flachbett-FSW-Maschinen werden in der Regel bevorzugt, um Ebenheit, Dichtheit und gleichbleibende Schweißqualität im großen Maßstab aufrechtzuerhalten.
Im Fall von EV-Batterieträgern, Fahrwerkskomponenten und großen Platten deuten lange Schweißnähte und strukturelle Anforderungen auf Portal- oder schwere FSW-Maschinen hin , die über große Arbeitsräume hinweg konstante Kraft und Steifigkeit liefern können.
In der Luft- und Raumfahrtindustrie oder anderen Compliance-gesteuerten Fertigungsumgebungen werden im Allgemeinen dedizierte FSW-Maschinen bevorzugt, die mit robusten Überwachungs- und Rückverfolgbarkeitsfunktionen ausgestattet sind und die Qualifizierung, Dokumentation und langfristige Prozessstabilität unterstützen.
Für die Produktion komplexer 3D-Geometrien sind Roboter-Reibrührschweißsysteme oft die beste Lösung, vorausgesetzt, dass Materialdicke und Kraftanforderungen innerhalb realistischer Grenzen bleiben. Bei diesen Anwendungen überwiegen Flexibilität und Reichweite gegenüber maximaler Steifigkeit.
| Anwendungsszenario | Typische Priorität | Häufig gewählte FSW-Lösung |
|---|---|---|
| Forschung und Entwicklung / Lohnfertigung | Flexibilität, schnelle Einrichtung | Kompakter FSW- oder CNC + FSW-Kopf |
| EV-Kühlplatten | Präzision, Ebenheit | Portal- oder Präzisions-FSW |
| Batterietröge / große Panels | Lange Nähte, Steifigkeit | Portal oder schweres dediziertes FSW |
| Luft- und Raumfahrtfertigung | Nachverfolgbarkeit, Konsistenz | Dedizierter FSW mit Überwachung |
| Komplexe 3D-Pfade | Flexibilität, Reichweite | Roboter-FSW-System |
