La soldadura por fricción y agitación (FSW) se ha convertido rápidamente en una de las tecnologías de unión más importantes para la fabricación ligera moderna. Como proceso de soldadura de estado sólido, la soldadura por fricción y agitación elimina los defectos relacionados con la fusión , reduce significativamente la distorsión y ofrece uniones altamente repetibles y de alta resistencia, especialmente para aluminio y otras aleaciones livianas. Estas ventajas hacen de las máquinas de soldadura por fricción y agitación una solución preferida en la fabricación de vehículos eléctricos (EV), estructuras aeroespaciales, transporte ferroviario y aplicaciones marinas , donde la precisión dimensional, la integridad estructural y la eficiencia de la producción son fundamentales.
A medida que las industrias aceleran hacia la electrificación, el aligeramiento y la automatización, los fabricantes ya no se preguntan si adoptarán FSW, sino cómo implementarlo correctamente. Seleccionar la solución FSW adecuada requiere una comprensión clara de los requisitos de la aplicación, el comportamiento de los materiales, las estructuras de las máquinas, las fuerzas del proceso, las opciones de herramientas y el retorno de la inversión a largo plazo. Una elección inadecuada de la máquina puede generar riesgos de calidad ocultos, costos excesivos de fijación o capacidad subutilizada, lo que hace esencial un enfoque de selección estructurado y basado en la aplicación.
Esta guía integral está diseñada para respaldar ese proceso de decisión. Cubre las siguientes secciones clave:
Aplicaciones de soldadura por fricción y agitación: desglose industria por industria
Materiales compatibles con máquinas de soldadura por fricción y agitación
Cómo elegir la máquina de soldadura por fricción y agitación adecuada: marco de decisión completo
Cuando la soldadura por fricción y agitación NO es la mejor opción
Asignación de aplicaciones a la configuración correcta de la máquina FSW
ROI e inversión: ¿Vale la pena la soldadura por fricción y agitación?
Primeros pasos con la soldadura por fricción y agitación: hoja de ruta de implementación
Tendencias futuras en la tecnología de máquinas de soldadura por fricción y agitación
Preguntas frecuentes sobre la soldadura por fricción y agitación
Lista de verificación de decisión final (lista para la adquisición)
La soldadura por fricción y agitación (FSW) es un proceso de unión de estado sólido, lo que significa que los materiales base nunca se funden durante la soldadura. En lugar de depender de un arco eléctrico o materiales de relleno, FSW utiliza una herramienta giratoria no consumible para generar calor por fricción y agitar mecánicamente el material a lo largo de la línea de unión. Esta combinación controlada de calor y presión permite que el material se ablande y fluya, formando una unión fuerte y forjada a medida que se consolida detrás de la herramienta.
Debido a que el proceso opera por debajo del punto de fusión del material, la soldadura por fricción y agitación evita muchos de los defectos que se observan comúnmente en la soldadura por fusión. No hay fase de solidificación, lo que reduce significativamente la porosidad, el agrietamiento en caliente y los problemas relacionados con la contracción. La soldadura resultante normalmente presenta una microestructura fina y uniforme con un rendimiento mecánico excelente y una distorsión muy baja.
En comparación con los métodos de soldadura tradicionales, FSW ofrece varias ventajas prácticas en entornos de producción. Estos incluyen un aporte de calor reducido, una estabilidad dimensional mejorada, la ausencia de necesidad de alambre de relleno o gas protector y una calidad de soldadura altamente repetible. Para los fabricantes que trabajan con aluminio y otras aleaciones ligeras, estos beneficios se traducen directamente en una mayor confiabilidad del proceso y menores costos generales de producción.
Al cambiar de soldadura MIG, TIG o láser a soldadura por fricción-agitación, la mentalidad de producción cambia de gestionar los baños de soldadura fundida a controlar la fuerza, el movimiento y el flujo de material. En lugar de centrarse en la estabilidad del arco y los consumibles, FSW enfatiza la rigidez de la máquina, el control de la fuerza axial y la geometría de la herramienta para lograr resultados consistentes.
La siguiente tabla destaca las diferencias clave a nivel de producción entre FSW y los procesos de soldadura por fusión comunes.
| Aspecto | Soldadura por Fricción-Agitación (FSW) | Soldadura MIG/TIG/Láser |
|---|---|---|
| Entrada de calor | Bajo y controlado | Alto y localizado |
| Zona afectada por el calor (ZAT) | Pequeño | Más grande |
| Distorsión | Mínimo | Moderado a alto |
| Defectos típicos | Raro, sin defectos de solidificación. | Porosidad, grietas, falta de fusión. |
| Consumibles | Ninguno | Alambre de relleno y gas protector. |
| Preparación para la automatización | muy alto | Varía según el proceso |
La soldadura por fricción-agitación sobresale claramente en aplicaciones como largas costuras de soldadura de aluminio, ensamblajes sensibles a la distorsión y producción automatizada de gran volumen. Los ejemplos típicos incluyen bandejas de baterías para vehículos eléctricos, placas de enfriamiento, paneles aeroespaciales y grandes extrusiones estructurales donde la consistencia y el control dimensional son críticos.
Los procesos de soldadura tradicionales siguen siendo útiles en determinadas situaciones. Los materiales muy finos, las uniones con difícil acceso a las herramientas o las aplicaciones que requieren reparaciones localizadas pueden ser más adecuadas para la soldadura TIG, MIG o láser. Comprender estas diferencias ayuda a los fabricantes a seleccionar el método de unión más adecuado para cada aplicación.
La soldadura por fricción-agitación fue inventada en 1991 por The Welding Institute (TWI) en el Reino Unido como una solución a los desafíos de larga data en la soldadura de aluminio. En ese momento, el concepto de unir metales sin fundirlos representaba un cambio significativo con respecto a los métodos de soldadura convencionales.
Tras su invención, FSW pasó gradualmente de los experimentos a escala de laboratorio a la producción industrial. La adopción temprana en la fabricación aeroespacial y ferroviaria demostró que el proceso podía ofrecer uniones más fuertes, menor distorsión y mejor repetibilidad que los métodos tradicionales de soldadura por fusión.
Con el tiempo, los avances en el diseño de máquinas y la tecnología de control permitieron una comercialización más amplia de las máquinas FSW. Los desarrollos clave incluyen estructuras de máquinas de alta rigidez, control de fuerza de circuito cerrado, sistemas de husillo mejorados, monitoreo de procesos en tiempo real y materiales de herramientas avanzados. Estas innovaciones han hecho de la soldadura por fricción y agitación una tecnología de fabricación confiable y escalable en múltiples industrias.
Sujeción y soporte de respaldo
Las piezas de trabajo se sujetan firmemente a un yunque de respaldo para evitar el movimiento durante la soldadura. La fijación adecuada es esencial, ya que la soldadura por fricción y agitación genera fuerzas axiales significativas que deben soportarse por completo para mantener la calidad de la soldadura.
Fase de inmersión y permanencia
La herramienta giratoria se sumerge en la línea de unión y se mantiene en su lugar brevemente para generar calor por fricción. Este período de permanencia ablanda el material sin fundirlo, preparándolo para la deformación plástica.
Soldadura transversal a lo largo de la junta
Una vez que el material alcanza la temperatura adecuada, la herramienta se mueve a lo largo de la junta. El pasador giratorio agita y mezcla el material ablandado mientras el hombro aplica presión de forjado, consolidando la unión en una soldadura de estado sólido.
Retracción de la herramienta y gestión del orificio de salida
Al final de la soldadura, la herramienta se retrae dejando un pequeño orificio de salida. Dependiendo del diseño de la pieza y los requisitos de calidad, esta característica se puede gestionar mediante pestañas de salida, ajustes del diseño de juntas o herramientas especializadas, como sistemas de pasadores retráctiles.
En el centro de cada máquina de soldadura por fricción y agitación se encuentra la herramienta FSW , un componente no consumible que controla directamente la generación de calor, el flujo de material y la calidad final de la soldadura. A diferencia de los sopletes de soldadura por fusión, la herramienta FSW interactúa físicamente con la pieza de trabajo, razón por la cual su diseño tiene una influencia tan fuerte en la estabilidad del proceso y la formación de defectos.
El hombro es responsable de generar la mayor parte del calor de fricción y al mismo tiempo contiene el material ablandado debajo. Un hombro bien diseñado ayuda a prevenir la expulsión de material, mejora el acabado de la superficie y garantiza una presión de forjado constante en toda la soldadura. Los diseños de hombros en espiral o en espiral se usan comúnmente porque ayudan a impulsar el material de regreso al centro de soldadura, reduciendo la rebaba y mejorando la apariencia de la superficie, especialmente en soldaduras largas de aluminio.
El pasador o sonda se extiende hasta la línea de unión y realiza la acción de agitación real. A medida que gira, el pasador mezcla y transporta material plastificado desde el borde anterior al borde posterior de la herramienta, creando una unión de estado sólido. La longitud del pasador controla directamente la profundidad de penetración, mientras que el diámetro y el perfil del pasador influyen en los patrones de flujo de material y la probabilidad de defectos internos como huecos en el túnel o falta de consolidación.
Se seleccionan diferentes geometrías de herramientas según el tipo de material, el espesor y el diseño de la junta. Por ejemplo, los pasadores cilíndricos se utilizan a menudo para soldar aluminio de uso general, mientras que los pasadores roscados o cónicos mejoran la mezcla en secciones más gruesas. Una mala selección de la geometría de la herramienta puede provocar defectos en la superficie, rebabas excesivas o defectos internos ocultos, incluso cuando los parámetros de la máquina parecen correctos.
Mientras la herramienta realiza la acción de soldadura, la calidad general de la soldadura depende en gran medida de las capacidades de la propia máquina de soldadura por fricción y agitación . Uno de los factores más decisivos es el control de la fuerza axial , a veces denominado regulación de la fuerza del eje Z. Mantener una carga aerodinámica estable y controlada garantiza una consolidación constante del material, especialmente cuando se trabaja con componentes fundidos o piezas que tienen variaciones en la superficie.
un control preciso de la velocidad del husillo y de la velocidad transversal . Es igualmente importante La velocidad del husillo controla la entrada de calor, mientras que la velocidad transversal determina durante cuánto tiempo se aplica calor a una sección determinada de la junta. El equilibrio entre estos dos parámetros afecta directamente a la estructura del grano, la apariencia de la superficie y el rendimiento mecánico. El control estable y sincronizado evita el sobrecalentamiento, el subcalentamiento y los perfiles de soldadura inconsistentes.
La rigidez estructural es otro factor crítico que a menudo se subestima. La soldadura por fricción y agitación genera altas fuerzas de proceso y cualquier deflexión en el bastidor de la máquina puede provocar variaciones en la profundidad de inmersión, presión de forjado desigual y reducción de la vida útil de la herramienta. Las estructuras rígidas de las máquinas ayudan a mantener la precisión dimensional y minimizar el riesgo de defectos internos de soldadura.
Para aplicaciones críticas para la calidad, el monitoreo de temperatura, el registro de datos y los sistemas de retroalimentación en tiempo real desempeñan un papel cada vez más importante. Al realizar un seguimiento de las variables del proceso, como la temperatura de la herramienta, la fuerza axial y el par, los fabricantes obtienen una mejor visibilidad del proceso, permiten la trazabilidad y respaldan los requisitos de calificación en industrias como la aeroespacial y la fabricación de vehículos eléctricos.
Finalmente, los sistemas de fijación y sujeción son una parte esencial pero que a menudo se pasa por alto del sistema de soldadura. Debido a que FSW depende de una fuerza axial alta, las piezas de trabajo deben sujetarse rígidamente contra un yunque de respaldo para evitar su levantamiento o movimiento. Una fijación inadecuada puede comprometer la calidad de la soldadura, independientemente de cuán avanzada sea la máquina o las herramientas.
Las máquinas de soldadura por fricción y agitación dedicadas son sistemas especialmente diseñados para ofrecer máxima rigidez y alta fuerza axial . Estas máquinas están diseñadas específicamente para FSW y se usan comúnmente en entornos de producción donde la calidad, la repetibilidad y el rendimiento de la soldadura no son negociables. Sus estructuras robustas les permiten manejar secciones más gruesas y aleaciones de aluminio de alta resistencia con un control de proceso estable.
Este tipo de máquina FSW es más adecuada para aplicaciones que involucran materiales gruesos, estándares de calidad exigentes y ciclos de producción continuos , como paneles aeroespaciales o componentes estructurales de vehículos eléctricos. Las principales ventajas y desventajas son una mayor huella y una función más especializada, ya que estos sistemas suelen estar optimizados para trayectorias de soldadura lineales o planas en lugar de geometrías 3D altamente complejas.

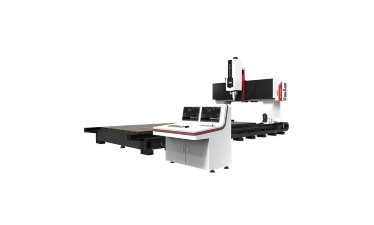

Las máquinas de soldadura por fricción y agitación tipo pórtico están construidas alrededor de un marco grande y rígido que se mueve sobre una pieza de trabajo fija. Esta configuración los hace ideales para cordones de soldadura largos y piezas de gran formato , donde es fundamental mantener una fuerza y alineación constantes en distancias extendidas.
Estas máquinas se utilizan ampliamente para bandejas de baterías de vehículos eléctricos, componentes de chasis y grandes paneles de aluminio , lo que explica por qué las estructuras de pórtico dominan muchas líneas de fabricación de vehículos eléctricos de gran formato. Su capacidad para soportar accesorios pesados y áreas de trabajo grandes mientras mantienen la rigidez les brinda una clara ventaja en aplicaciones de alta precisión y gran escala.
Los sistemas robóticos de soldadura por fricción y agitación combinan herramientas FSW con robots industriales multieje, lo que ofrece una flexibilidad excepcional para rutas de soldadura 3D complejas y líneas de producción reconfigurables . Son especialmente útiles cuando las piezas varían en forma o cuando las soldaduras no se pueden realizar en un solo plano.
La compensación se presenta en forma de rigidez reducida en comparación con las máquinas dedicadas o de pórtico. Esto puede limitar el espesor y la precisión alcanzables, dependiendo de la capacidad de fuerza y el soporte estructural del robot. Como resultado, el FSW robótico generalmente se elige para materiales más delgados y aplicaciones donde la flexibilidad y el alcance superan la fuerza máxima de soldadura.
Los cabezales FSW diseñados para la integración con máquinas CNC existentes pueden proporcionar un punto de entrada práctico a la soldadura por fricción y agitación, particularmente para I+D, creación de prototipos y producción de volumen bajo a medio.
Este enfoque es más adecuado para secciones de aluminio relativamente delgadas y longitudes de soldadura cortas, donde las fuerzas del proceso permanecen dentro de los límites estructurales de la plataforma CNC. El rendimiento depende en gran medida de la rigidez de la máquina, el par del husillo y la fuerza axial disponible, que varían significativamente entre los modelos CNC.
Si bien las soluciones FSW integradas en CNC ofrecen flexibilidad y una implementación rápida, no reemplazan las máquinas FSW dedicadas o de tipo pórtico en aplicaciones que requieren alta fuerza axial, soldaduras continuas largas o estabilidad de grado de producción, como bandejas de baterías para vehículos eléctricos, paneles grandes o componentes gruesos de aluminio fundido a presión.
Las máquinas de soldadura por fricción y agitación compactas y ultracompactas están diseñadas para situaciones en las que el espacio es limitado o las piezas son pequeñas. Estos sistemas se utilizan comúnmente para la creación de prototipos, trabajos de laboratorio y pequeños componentes de vehículos eléctricos , donde un equipo a gran escala no sería práctico.
A pesar de su tamaño más pequeño, las máquinas compactas aún ofrecen la fuerza y el movimiento controlados necesarios para un FSW de calidad, lo que las convierte en una solución útil para trabajos de desarrollo o producción de bajo volumen en talleres con espacio limitado.
Los sistemas de soldadura por fricción y agitación de múltiples estaciones están diseñados para entornos de fabricación de gran volumen donde la productividad está impulsada por el procesamiento paralelo. Al permitir soldar múltiples piezas simultáneamente o secuencialmente en todas las estaciones, estos sistemas mejoran significativamente el rendimiento.
A menudo se utilizan para componentes de paquetes de baterías y piezas largas de aluminio en la fabricación de vehículos eléctricos, donde se debe mantener una calidad constante a escala. Las configuraciones de estaciones múltiples generalmente se integran en líneas de producción automatizadas para maximizar la eficiencia.
| Tipo de máquina | Capacidad típica | de soldadura 2D/3D (típica) | Precisión | Aplicaciones ideales |
|---|---|---|---|---|
| Máquina FSW dedicada | Secciones gruesas y de gran fuerza | 2D | Alto | Estructuras aeroespaciales, aluminio grueso, producción en gran volumen. |
| Máquina de pórtico FSW | Costuras largas, paneles grandes. | 2D | Alto | Bandejas de batería para vehículos eléctricos, chasis, paneles grandes |
| Sistema robótico FSW | Caminos flexibles y complejos | 3D | Moderado | Geometrías complejas, líneas reconfigurables. |
| CNC + cabezal FSW | Secciones delgadas a medianas | 2D | Alto | I+D, creación de prototipos, mecanizado híbrido |
| Máquina compacta FSW | Piezas pequeñas, espacio limitado | 2D | Alto | Piezas pequeñas de vehículos eléctricos, uso en laboratorio |
| Sistema FSW multiestación | Alto rendimiento paralelo | 2D | Alto | Paquetes de baterías, componentes largos |
La fabricación de vehículos eléctricos es actualmente el área de aplicación de más rápido crecimiento para la soldadura por fricción y agitación , impulsada por la necesidad de estructuras livianas, alta precisión dimensional y juntas estancas. Uno de los usos más comunes son las placas de refrigeración de baterías , donde la planitud, la integridad del canal interno y la repetibilidad son fundamentales. FSW produce costuras suaves y totalmente consolidadas que minimizan la distorsión y reducen el riesgo de fugas en sistemas refrigerados por líquido.
Las bandejas y gabinetes de baterías son otra aplicación importante. Estos componentes a menudo requieren soldaduras largas y continuas en paneles de aluminio, donde la soldadura tradicional introduciría una distorsión excesiva. La soldadura por fricción y agitación permite a los fabricantes mantener tolerancias estrictas y al mismo tiempo lograr una alta resistencia estructural, lo que la hace muy adecuada para sistemas de baterías de vehículos eléctricos de gran formato.
FSW también se usa ampliamente para grandes estructuras de vehículos eléctricos fundidos a presión , especialmente aleaciones de Al-Si. Estas piezas fundidas pueden variar en espesor y condición de la superficie, lo que hace que sea esencial una fuerza controlada y un aporte de calor estable. Además, los intercambiadores de calor y las piezas de gestión térmica se benefician de la capacidad de FSW para crear juntas limpias y sin defectos sin material de relleno.
En las líneas de producción de vehículos eléctricos de alto rendimiento, configuraciones FSW de cabezal doble o múltiple para equilibrar la entrada de calor o soldar múltiples costuras simultáneamente. se pueden usar Este enfoque puede mejorar el tiempo de ciclo y la simetría térmica, particularmente en componentes de baterías grandes.
Fuera de las plataformas de vehículos eléctricos, la soldadura por fricción y agitación se aplica cada vez más a estructuras de carrocerías de automóviles, subchasis y componentes de aluminio relevantes para accidentes . Estas piezas exigen una alta resistencia de las juntas y una calidad constante, especialmente en zonas críticas para la seguridad donde la variabilidad es inaceptable.
Unir componentes de aluminio fundido presenta desafíos únicos debido a la heterogeneidad del material y el contenido de silicio. FSW aborda muchos de estos problemas evitando defectos de solidificación, aunque el material adecuado de la herramienta y el control de la fuerza son esenciales para obtener resultados estables.
Para partes exteriores visibles, la gestión de los orificios de salida se convierte en una consideración importante. Los fabricantes suelen confiar en estrategias de diseño de juntas, pestañas de salida o herramientas avanzadas, como sistemas de pasadores retráctiles, para minimizar el posprocesamiento y mantener la apariencia de la superficie.
En la fabricación aeroespacial y de defensa, la soldadura por fricción y agitación se valora por su excepcional integridad y repetibilidad de las uniones . Las aplicaciones típicas incluyen paneles de fuselaje, estructuras de alas y tanques o recipientes a presión , donde las largas costuras de soldadura deben cumplir estrictos requisitos mecánicos y de fatiga.
FSW es particularmente adecuado para aleaciones de aluminio de alta resistencia como las series 2xxx y 7xxx , que son propensas a agrietarse cuando se sueldan por fusión. Debido a que el proceso opera por debajo del punto de fusión, preserva las propiedades del material y produce zonas de soldadura de grano fino.
Estas industrias también están fuertemente impulsadas por los requisitos de cumplimiento y calificación . El monitoreo de procesos, el registro de datos y la trazabilidad suelen ser obligatorios, y las máquinas FSW comúnmente se integran en sistemas de calidad que respaldan flujos de trabajo rigurosos de inspección y certificación.
Las aplicaciones ferroviarias y de transporte a menudo implican soldaduras largas y lineales en grandes paneles de aluminio , como pisos y paredes laterales de vagones de tren. La soldadura por fricción y agitación ofrece costuras suaves y uniformes que reducen la necesidad de retrabajo y acabado posterior a la soldadura.
La baja distorsión lograda con FSW ayuda a mantener la precisión dimensional en longitudes de soldadura largas, lo cual es especialmente importante para el ensamblaje modular y la geometría consistente del vehículo. Esto hace que el proceso sea muy adecuado tanto para la fabricación de trenes de alta velocidad como para el transporte urbano.
En entornos marinos y de construcción naval, la soldadura por fricción y agitación se utiliza para paneles de casco y cubierta fabricados con aleaciones de aluminio resistentes a la corrosión . El control de la distorsión es un importante factor de valor, ya que los paneles grandes deben encajar con precisión durante el montaje.
La naturaleza de estado sólido del FSW minimiza la tensión residual y mejora el rendimiento estructural a largo plazo en condiciones marinas adversas. La capacidad de producir soldaduras limpias con propiedades mecánicas consistentes lo hace atractivo tanto para embarcaciones comerciales como especializadas.
En los sectores industrial y energético, la soldadura por fricción y agitación se aplica comúnmente a disipadores de calor, placas frías y gabinetes de energía , donde el rendimiento térmico y la confiabilidad de las juntas son críticos. En algunos casos, las barras colectoras de cobre y los conjuntos híbridos de aluminio y cobre se unen mediante procesos FSW cuidadosamente controlados.
El proceso también se utiliza para grandes marcos de aluminio y ensamblajes estructurales en equipos industriales, donde la calidad constante de la soldadura y la distorsión reducida simplifican el mecanizado y el ensamblaje posteriores.
Las aplicaciones emergentes para la soldadura por fricción y agitación incluyen estructuras arquitectónicas y de construcción , como grandes extrusiones de aluminio, secciones de puentes y elementos de fachadas. Estos proyectos se benefician de la capacidad del proceso para crear uniones fuertes y visualmente limpias en largas distancias.
FSW también está ganando atención para la unión de materiales diferentes en conjuntos funcionales, particularmente donde se requieren interfaces eléctricas o térmicas. Al gestionar cuidadosamente la posición de la herramienta y los parámetros del proceso, los fabricantes pueden unir materiales con propiedades muy diferentes manteniendo al mismo tiempo un rendimiento confiable.
El aluminio es el material más soldado mediante soldadura por fricción y agitación , cubriendo prácticamente toda la gama de aleaciones de las series 1xxx a 7xxx . Una de las ventajas clave de FSW es su capacidad para unir grados de aluminio de alta resistencia, particularmente aleaciones 2xxx y 7xxx , que son propensas a agrietarse en caliente y a tener porosidad cuando se sueldan por fusión. Debido a que FSW opera por debajo del punto de fusión, preserva la química de la aleación y produce uniones mecánicamente fuertes y de grano fino.
Las aleaciones de aluminio fundido , especialmente los grados Al-Si comúnmente utilizados en estructuras automotrices y de vehículos eléctricos, presentan desafíos adicionales, como una microestructura variable y una mayor abrasividad. Estos materiales normalmente requieren materiales de herramientas más robustos y un control cuidadoso de la fuerza y el aporte de calor para lograr soldaduras estables y sin defectos.
Las aleaciones de magnesio se utilizan cada vez más en aplicaciones ligeras debido a su alta relación resistencia-peso. La soldadura por fricción y agitación es muy adecuada para el magnesio porque el proceso minimiza la oxidación y evita los riesgos de ignición asociados con la soldadura por fusión. Las aplicaciones típicas incluyen componentes automotrices y estructuras aeroespaciales donde la reducción de peso es fundamental.
Dicho esto, las aleaciones de magnesio requieren un control cuidadoso del proceso, ya que tienen una ventana de procesamiento más estrecha y temperaturas de fusión más bajas. El diseño adecuado de la herramienta y el aporte de calor conservador son esenciales para mantener la calidad de la superficie y prevenir defectos.
El cobre y las aleaciones de cobre son atractivos para aplicaciones térmicas y eléctricas , como intercambiadores de calor, electrónica de potencia y barras colectoras. La soldadura por fricción y agitación puede unir cobre con éxito, pero la alta conductividad térmica del material exige una mayor entrada de calor y un control de fuerza estable para mantener una plastificación suficiente.
La selección del material de la herramienta es especialmente importante para la soldadura de cobre. Las herramientas a base de tungsteno o de carburo se utilizan comúnmente para soportar temperaturas elevadas y resistir el desgaste. La gestión eficaz del calor, incluida la velocidad del husillo y la tasa de recorrido optimizadas, ayuda a garantizar una calidad de soldadura constante.
Las aleaciones de titanio se valoran por su excepcional relación resistencia-peso y resistencia a la corrosión , particularmente en aplicaciones aeroespaciales y de alto rendimiento. La soldadura por fricción-agitación ofrece una alternativa de estado sólido que reduce los riesgos de contaminación y evita muchos defectos relacionados con la soldadura por fusión.
Sin embargo, la soldadura de titanio requiere una ventana de proceso estrecha y cuidadosamente controlada. Los materiales de las herramientas deben soportar altas temperaturas y fuerzas, y los parámetros del proceso deben optimizarse para equilibrar la generación de calor con la vida útil de la herramienta. Como resultado, el FSW de titanio suele reservarse para componentes especializados y de alto valor.
Los aceros y los aceros inoxidables pueden soldarse por fricción y agitación, pero presentan mayores exigencias técnicas en comparación con el aluminio o el magnesio. Estos materiales requieren materiales de herramientas de primera calidad y fuerzas axiales significativamente mayores debido a su resistencia y temperaturas de reblandecimiento más altas.
En la práctica, la soldadura por fricción y agitación de acero a menudo se limita a espesores moderados y velocidades transversales más bajas para controlar el desgaste de las herramientas y la estabilidad del proceso. Las aplicaciones suelen centrarse en componentes industriales o estructurales donde los beneficios de la unión de estado sólido justifican la complejidad añadida.
La soldadura por fricción y agitación también permite la unión de metales diferentes , como combinaciones de aluminio con cobre, aluminio con acero y aluminio con magnesio. Estas juntas son particularmente valiosas en aplicaciones que combinan requisitos estructurales y funcionales, como interfaces eléctricas o térmicas.
El principal desafío en la soldadura disímil es controlar la formación de compuestos intermetálicos frágiles. Técnicas como con posicionamiento de herramienta , el diseño de pasadores asimétricos y el control preciso de la fuerza y el calor se utilizan comúnmente para gestionar el flujo de material y limitar el crecimiento intermetálico mientras se mantiene la resistencia de la unión.
En la soldadura por fricción y agitación, la fuerza axial suele ser el principal limitador de capacidad . A diferencia de la soldadura por fusión, donde domina el aporte de calor, la FSW depende de la fuerza descendente para plastificar, consolidar y forjar el material debajo de la herramienta. Si la máquina no puede mantener una fuerza estable, ni siquiera los parámetros perfectamente elegidos evitarán los defectos internos.
Diferentes familias de aplicaciones requieren niveles de fuerza muy diferentes. Las placas delgadas de enfriamiento de baterías generalmente necesitan una fuerza moderada y altamente estable para mantener la planitud y la estanqueidad. Las bandejas y gabinetes de baterías exigen una mayor fuerza en longitudes de soldadura largas para controlar la distorsión. Los componentes gruesos de aluminio fundido a presión , especialmente las aleaciones de Al-Si, requieren los niveles de fuerza más altos para superar la variabilidad del material y garantizar una consolidación completa.
| Tipo de aplicación | Demanda de fuerza típica | Riesgo clave si el tamaño es insuficiente |
|---|---|---|
| Placas de enfriamiento | Bajo a medio | Unión incompleta, fugas |
| Bandejas de batería | Medio a alto | Distorsión, defectos superficiales. |
| Piezas gruesas de fundición | Alto | Defectos del túnel, falta de consolidación |
Cuando la capacidad de fuerza es insuficiente, los problemas suelen aparecer bajo la superficie. Los síntomas comunes incluyen defectos internos del túnel, uniones entrecruzadas, formación de pepitas inconsistentes y resistencia mecánica reducida, incluso cuando la superficie de soldadura parece aceptable.
El rendimiento del husillo se define no sólo por la potencia, sino también por la combinación de par, rango de velocidad y estabilidad del control . El torque juega un papel crítico al soldar secciones más gruesas o materiales más duros, ya que afecta directamente la capacidad de la herramienta para agitar y mover material plastificado.
Las altas RPM por sí solas no indican una máquina FSW capaz. En muchas aplicaciones exigentes, el par adecuado a velocidades de rotación más bajas es mucho más importante que la velocidad máxima. Un husillo que ofrece un par estable en un amplio rango de velocidades permite una mejor adaptación de la entrada de calor al tipo de material, espesor y configuración de la junta.
Hacer coincidir la envolvente del husillo con la aplicación ayuda a evitar el sobrecalentamiento, el desgaste de las herramientas y una calidad de soldadura inconsistente. Las láminas delgadas de aluminio, las extrusiones gruesas y los componentes fundidos requieren diferentes equilibrios de par y velocidad para permanecer dentro de una ventana de proceso estable.
La rigidez de la máquina influye directamente en la consistencia de la soldadura, el riesgo de defectos y la vida útil de la herramienta. Durante la soldadura por fricción y agitación, se transmiten altas fuerzas axiales y laterales a través del husillo y el marco. Cualquier deflexión estructural puede provocar fluctuaciones en la profundidad de inmersión y la presión de forjado.
Conceptualmente, los diseños de marco en C ofrecen diseños compactos pero pueden ser más sensibles a la deflexión bajo cargas elevadas. Las estructuras de pórtico brindan una excelente rigidez en entornos de trabajo grandes, lo que las hace ideales para uniones largas y paneles grandes. Los diseños tipo caja o de marco pesado maximizan la rigidez para aplicaciones de gran fuerza, pero a menudo requieren más espacio e infraestructura.
Una estructura rígida no sólo mejora la calidad de la soldadura sino que también extiende la vida útil de la herramienta al reducir la vibración y la carga desigual en la herramienta.
En la soldadura por fricción y agitación, la precisión no se trata sólo del posicionamiento; Afecta directamente la estabilidad de la profundidad de inmersión y el seguimiento de la trayectoria . Pequeñas desviaciones en la posición de la herramienta pueden cambiar el aporte de calor, el flujo de material y la presión de forjado, lo que genera propiedades de soldadura inconsistentes.
Las expectativas de la industria varían. Las aplicaciones aeroespaciales suelen exigir una repetibilidad muy alta para cumplir con estrictos requisitos de calidad y fatiga. La fabricación general puede permitir tolerancias ligeramente más amplias siempre que el rendimiento estructural sea consistente. Los sistemas robóticos FSW priorizan la flexibilidad y aceptan una precisión absoluta más baja a cambio de una capacidad de ruta 3D compleja.
Comprender cómo la precisión se traduce en calidad de soldadura ayuda a alinear la capacidad de la máquina con las necesidades reales de producción.
La estrategia de control juega un papel importante en qué tan bien una máquina FSW maneja la variación de piezas del mundo real. El control de posición mantiene una profundidad fija de la herramienta, lo que funciona bien en piezas planas y muy consistentes. El control de fuerza ajusta dinámicamente la posición de la herramienta para mantener una fuerza axial constante, lo que la hace más adecuada para piezas fundidas o con variación de superficie.
En muchos entornos de producción, los sistemas de control híbridos combinan ambos enfoques. El control de posición proporciona una precisión de referencia, mientras que la retroalimentación de fuerza compensa la variación de espesor, la distorsión o la tolerancia del accesorio. Este equilibrio mejora la repetibilidad y la robustez en diferentes condiciones de las piezas.
A medida que la soldadura por fricción y agitación se expande hacia industrias de calidad crítica, el monitoreo de procesos y la captura de datos se vuelven cada vez más importantes. El monitoreo de temperatura en la herramienta o el husillo proporciona información sobre la entrada de calor y el estado de la herramienta, lo que ayuda a prevenir el sobrecalentamiento o fallas prematuras de la herramienta.
El registro de datos de parámetros como fuerza, par, velocidad y temperatura respalda la trazabilidad y calificación del proceso . Estos registros suelen ser necesarios para la industria aeroespacial, de vehículos eléctricos y otras industrias reguladas, y permiten una mejora continua al vincular los resultados de la calidad de la soldadura con las condiciones reales del proceso.
El primer paso para elegir la máquina de soldadura por fricción y agitación adecuada es definir claramente lo que realmente está soldando. Comience con lo básico: tipo de material, rango de espesor, diseño de la junta (junta a tope, traslapada o en T), longitud total de la soldadura y geometría general de la pieza. Estos factores influyen directamente en la fuerza axial requerida, la capacidad del husillo y la estructura de la máquina.
También es importante considerar el ámbito de trabajo . Las piezas pequeñas y repetibles a menudo pueden manipularse mediante soluciones FSW compactas o integradas con CNC, mientras que los conjuntos grandes, como bandejas o paneles de baterías, requieren pórticos o máquinas dedicadas con recorrido extendido. Finalmente, piense en la complejidad del camino de soldadura. Las costuras rectas en 2D se adaptan bien a máquinas rígidas, mientras que las trayectorias curvas en 3D pueden apuntar hacia soluciones robóticas o multiejes.
Los costos de las máquinas FSW varían ampliamente según la estructura, la capacidad de fuerza y el nivel de automatización, por lo que es más útil pensar en niveles de costos en lugar de precios fijos . Las soluciones de nivel básico normalmente se centran en la flexibilidad y la implementación rápida, mientras que los sistemas de gama alta priorizan el rendimiento, la rigidez y la estabilidad de la producción a largo plazo.
Al evaluar el ROI, mire más allá del precio de compra inicial. La soldadura por fricción y agitación elimina el alambre de relleno y el gas protector, reduce significativamente la distorsión y, a menudo, corta el mecanizado y el retrabajo posterior a la soldadura. Los cálculos de equilibrio deben considerar el volumen anual de soldadura, el ahorro de mano de obra, la reducción de desechos, los costos de calidad y el potencial de automatización , no solo el costo del equipo.
| del factor de costo en el retorno de la inversión | Impacto |
|---|---|
| Consumibles eliminados | Reducción de costos operativos directos |
| Distorsión reducida | Menos retrabajo y mecanizado |
| Capacidad de automatización | Menor coste laboral por pieza |
| Reducción de desechos y defectos | Rendimiento y consistencia mejorados |
Una vez que los límites de la aplicación y el presupuesto están claros, las especificaciones técnicas se convierten en el filtro principal. Centrarse en la capacidad de fuerza axial, el par y la potencia del husillo, la rigidez de la máquina, la precisión del movimiento y la estrategia de control . Estos parámetros determinan si una máquina puede ofrecer consistentemente una calidad de soldadura aceptable para sus piezas.
En esta etapa también deberían definirse los requisitos de seguimiento de la calidad. Algunas aplicaciones requieren un control básico de parámetros, mientras que otras exigen registro de datos, trazabilidad e integración con sistemas de inspección . Las máquinas que no pueden soportar estos requisitos pueden tener dificultades para escalar a una producción regulada o de alto volumen.
Las limitaciones prácticas a menudo limitan más la decisión final que las especificaciones técnicas. Los requisitos de espacio y cimientos pueden variar significativamente entre sistemas compactos, máquinas de pórtico y células robóticas. Los recintos de seguridad , especialmente para FSW robóticos, también deben considerarse desde el principio del proceso de planificación del diseño.
Los plazos de entrega e implementación son otro factor clave. Algunas soluciones se pueden implementar rápidamente, mientras que otras implican plazos de entrega más largos y una instalación más extensa. Los requisitos de capacitación y la preparación técnica interna deben evaluarse de manera realista para garantizar un avance sin problemas.
Finalmente, considere cómo encajará la máquina FSW en su operación durante los próximos años. Los diseños modulares permiten futuras actualizaciones , como monitoreo adicional, automatización o expansión de la estación, sin reemplazar todo el sistema.
En algunos entornos, los flujos de trabajo multipropósito que combinan mecanizado y soldadura en la misma plataforma ofrecen mayor flexibilidad y utilización de activos. Elegir una solución que pueda evolucionar con los cambios en los diseños de productos y los volúmenes de producción ayuda a proteger el valor de la inversión a largo plazo.
La elección del material adecuado para la herramienta de soldadura por fricción y agitación comienza con la comprensión de qué está soldando y cuánto calor y fuerza generará el proceso. Para la mayoría de las aplicaciones de aluminio, el H13 y otros aceros para herramientas comunes se utilizan ampliamente porque ofrecen un buen equilibrio entre resistencia, resistencia al calor, costo y vida útil de la herramienta. Funcionan bien en una amplia gama de aleaciones de aluminio y son fáciles de mantener en entornos de producción.
Para materiales de mayor temperatura o más abrasivos , como cobre, acero inoxidable o titanio, los aceros para herramientas estándar pueden desgastarse demasiado rápido. En estos casos, herramientas a base de carburo o materiales de primera calidad como PCBN o PCD . suelen ser necesarias Estos materiales pueden soportar temperaturas y tensiones más altas, pero tienen un costo más alto y ventanas operativas más limitadas.
La vida útil de la herramienta se rige por algunos factores críticos:
Temperatura del proceso : El calor excesivo acelera el desgaste y el ablandamiento.
Estabilidad de la fuerza : la fuerza axial fluctuante aumenta la fatiga mecánica
Abrasividad del material : las aleaciones fundidas y los materiales reforzados acortan la vida útil de la herramienta.
| Material de la pieza de trabajo | Material común de la herramienta | Vida relativa de la herramienta | Caso de uso típico |
|---|---|---|---|
| Aleaciones de aluminio | Acero para herramientas H13 | Largo | Fabricación general |
| Aluminio fundido (Al-Si) | Acero endurecido/carburo | Medio | Estructuras automotrices |
| Aleaciones de cobre | Carburo | Medio | Partes térmicas y eléctricas. |
| Acero / acero inoxidable | PCBN/PCD | Corto | Piezas industriales especializadas |
| Aleaciones de titanio | A base de tungsteno premium | Corto | Componentes aeroespaciales |
La geometría de la herramienta juega un papel directo en la generación de calor, el flujo de material y la apariencia de la superficie . Una de las primeras decisiones es la longitud del pasador , que normalmente se establece ligeramente más corta que el espesor del material para garantizar una penetración completa sin dañar el yunque de respaldo. Un pasador de tamaño insuficiente puede provocar una falta de consolidación en la raíz, mientras que un pasador de gran tamaño aumenta la carga y el desgaste de la herramienta.
El diámetro del hombro controla la cantidad de calor que se genera y qué tan bien se forja el material ablandado. Los hombros más grandes producen más calor y un mejor acabado superficial, pero también aumentan los requisitos de fuerza axial. Los hombros más pequeños reducen la entrada de calor, pero pueden tener dificultades para contener el material en secciones más gruesas.
El tipo de unión también influye en las elecciones de geometría. Las juntas a tope generalmente permiten perfiles de pasador más simples y un flujo simétrico, mientras que las juntas traslapadas requieren una agitación más agresiva para mover el material a través de la interfaz. Para muchas aplicaciones de aluminio, se prefieren los diseños de hombros en espiral o en espiral porque jalan activamente el material hacia el centro de soldadura, lo que reduce la rebaba y mejora la consistencia, especialmente en costuras largas.
Para aplicaciones donde la apariencia de la superficie o la integridad funcional son críticas, a menudo se utilizan herramientas de pasador retráctil para eliminar o minimizar los orificios de salida al final de la soldadura. Estas herramientas permiten que el pasador se retraiga antes de retirar la herramienta, lo que las hace útiles para componentes visibles o conjuntos herméticos a presión.
Las herramientas con detección de temperatura y los portaherramientas inteligentes añaden otra capa de control de procesos. Al medir la temperatura de la herramienta o de la interfaz en tiempo real, los fabricantes pueden gestionar mejor la entrada de calor, detectar condiciones anormales y cumplir con los requisitos de trazabilidad en industrias reguladas.
En casos más especializados, herramientas de hombro estacionarias para reducir el calor de la superficie y mejorar el acabado, particularmente en caminos curvos o complejos. se utilizan Las herramientas de bobina , que aplican presión de forjado desde ambos lados de la junta, pueden ser efectivas para ciertas soldaduras de placa y extrusión donde se dispone de acceso por ambos lados y se requiere una consolidación constante.
Si bien la soldadura por fricción y agitación es extremadamente versátil, no es ideal para todos los materiales y rangos de espesor. Las láminas ultrafinas presentan un desafío particular porque hay muy poco material disponible para generar y retener calor. Mantener una profundidad de inmersión estable sin desgarros, adelgazamiento excesivo o daños a la superficie se vuelve difícil, especialmente a velocidades de producción industrial.
En el otro extremo del espectro, las aleaciones de alto punto de fusión, como ciertos aceros, superaleaciones o metales refractarios, técnicamente pueden soldarse por fricción y agitación, pero el costo de las herramientas y el desgaste a menudo dominan la economía. Estos materiales requieren materiales de herramienta de primera calidad y una alta fuerza axial, lo que puede aumentar significativamente el costo por metro de soldadura. En tales casos, procesos alternativos como la soldadura láser, la soldadura por haz de electrones o enfoques híbridos pueden ofrecer un equilibrio más práctico entre rendimiento y costo.
FSW requiere acceso directo a la herramienta a lo largo de toda la trayectoria de la junta , lo que hace que algunas geometrías de piezas sean inherentemente inadecuadas. Los perfiles cerrados, las esquinas internas, los huecos profundos o las cavidades cerradas pueden impedir que el hombro de la herramienta haga contacto adecuado con la superficie, lo que limita la capacidad de generar calor y presión de forjado.
Las zonas de inicio y parada también requieren una planificación cuidadosa. Debido a que la herramienta debe sumergirse y retirarse del material, la ubicación del orificio de salida se convierte en una consideración de diseño. Si estas ubicaciones no se pueden ocultar, mecanizar ni gestionar mediante pestañas de salida o herramientas avanzadas, pueden ser preferibles métodos de unión alternativos. En algunos casos, rediseñar la unión o combinar FSW con otro proceso de soldadura puede resolver estas limitaciones.
Uno de los aspectos más subestimados de la soldadura por fricción y agitación es la ingeniería de accesorios . FSW genera una fuerza axial significativa y sin una sujeción rígida y un yunque de respaldo diseñado adecuadamente, la calidad de la soldadura se verá afectada independientemente de la capacidad de la máquina o la selección de parámetros.
El diseño de los accesorios afecta más que solo la calidad. Los accesorios pesados y complejos aumentan el tiempo de instalación, restringen el acceso y pueden alargar el tiempo total del ciclo. Los yunques de respaldo deben soportar toda la carga de soldadura y al mismo tiempo mantener la planitud y la alineación, especialmente para paneles delgados o uniones largas. Si la complejidad de los accesorios se vuelve excesiva, los fabricantes pueden descubrir que métodos de soldadura alternativos o una estrategia de unión híbrida proporcionan una solución de producción más eficiente.
Las placas de refrigeración de baterías imponen exigencias muy específicas a un sistema de soldadura por fricción y agitación. La planitud, la estanqueidad y la repetibilidad suelen ser más importantes que la capacidad de espesor máximo. Los canales internos deben permanecer sellados e incluso pequeñas distorsiones pueden afectar el rendimiento térmico o provocar fugas durante las pruebas de presión.
Para este tipo de aplicación, las máquinas de pórtico de alta precisión o los sistemas FSW de plataforma plana dedicados suelen ser la mejor opción. Estos arquetipos de máquinas ofrecen un control de fuerza estable en costuras largas y una excelente repetibilidad posicional, lo que ayuda a mantener una entrada de calor y una calidad de superficie uniformes. En producción de mayor volumen, se pueden utilizar configuraciones de múltiples estaciones o de cabezal dual sincronizado para mejorar el rendimiento y al mismo tiempo mantener el equilibrio térmico bajo control.
Las bandejas de baterías de vehículos eléctricos, los componentes del chasis y los grandes paneles estructurales suelen implicar costuras de soldadura largas y continuas y piezas de tamaño relativamente grande. Aquí, las prioridades cambian hacia la rigidez de la máquina y la fuerza axial constante a lo largo de la distancia , en lugar de la compacidad o la flexibilidad.
En la mayoría de los casos, se prefieren las máquinas FSW de tipo pórtico porque pueden abarcar grandes áreas de trabajo manteniendo la rigidez. Para requisitos estructurales especialmente exigentes o secciones más gruesas, máquinas FSW de estructura pesada dedicadas . se pueden seleccionar La elección a menudo se reduce al tamaño de la pieza y al volumen de producción: las estructuras de pórtico destacan en paneles grandes, mientras que las máquinas dedicadas ofrecen máxima fuerza y estabilidad para componentes críticos para la seguridad.
Las piezas gruesas de aluminio fundido a presión, especialmente las aleaciones de Al-Si, introducen una complejidad adicional debido a la variabilidad del material, la porosidad y la inconsistencia de la superficie . Estas aplicaciones normalmente requieren una fuerza axial mayor y un par de torsión del husillo suficiente para garantizar una consolidación total en todo el espesor.
máquinas FSW dedicadas con alta capacidad de fuerza y sistemas de control robustos . En este escenario se utilizan comúnmente El control de fuerza de circuito cerrado ayuda a compensar la variación del espesor, mientras que las estructuras rígidas de la máquina reducen el riesgo de defectos internos. Los puntos de riesgo típicos incluyen defectos en el túnel, penetración inconsistente y desgaste acelerado de las herramientas, todos los cuales pueden mitigarse mediante un control de fuerza estable, herramientas adecuadas y una selección conservadora de parámetros.
Para piezas pequeñas, prototipos o entornos de producción mixta, la flexibilidad a menudo supera la capacidad máxima de soldadura. Las máquinas FSW compactas o los cabezales FSW integrados con CNC son opciones populares en los laboratorios de investigación y desarrollo y talleres porque permiten cambios rápidos de configuración y un uso eficiente del equipo existente.
Estas configuraciones son muy adecuadas para materiales más delgados y soldaduras más cortas, y facilitan la experimentación con parámetros o nuevos diseños. En este contexto, la capacidad de cambiar entre mecanizado y soldadura, o de adaptarse rápidamente a piezas nuevas, puede ser más valiosa que invertir en un sistema grande y dedicado.
Las aplicaciones que involucran trayectorias de soldadura tridimensionales complejas son donde la soldadura robótica por fricción y agitación muestra sus mayores ventajas. Los robots multieje permiten que la herramienta siga juntas curvas o inclinadas que serían difíciles o imposibles en máquinas 2D rígidas.
Dicho esto, el FSW robótico tiene sus ventajas y desventajas. La rigidez reducida en comparación con el pórtico o las máquinas dedicadas limita el espesor y la fuerza alcanzables, lo que puede afectar la calidad de la soldadura en aplicaciones exigentes. Los sistemas robóticos funcionan mejor en materiales más delgados y niveles de fuerza moderados, donde la flexibilidad y el alcance son más importantes que la máxima rigidez.
| Escenario de aplicación | Requisitos clave | Tipo de máquina recomendado |
|---|---|---|
| Placas de refrigeración de batería | Planitud, estanqueidad, precisión | FSW dedicado de pórtico o precisión |
| Bandejas de batería/paneles grandes | Costuras largas, rigidez, repetibilidad. | Pórtico o FSW dedicado pesado |
| Aluminio fundido grueso | Alta fuerza, control estable | FSW dedicado de alta fuerza |
| Piezas pequeñas / I+D | Flexibilidad, configuración rápida | Cabezal compacto FSW o CNC + FSW |
| Caminos 3D complejos | Acceso multieje | Sistema robótico FSW |
Desde una perspectiva de inversión, la soldadura por fricción y agitación (FSW) cambia la estructura de costos de la soldadura en lugar de simplemente reducir una línea de gastos. Uno de los ahorros más inmediatos proviene del hecho de que FSW no requiere alambre de relleno ni gas de protección , lo que elimina los costos recurrentes de consumibles y la variabilidad que introducen en el proceso.
FSW también reduce significativamente la necesidad de retrabajo y mecanizado posterior a la soldadura . Debido a que el proceso produce baja distorsión y perfiles de soldadura consistentes, es más probable que las piezas cumplan con los requisitos dimensionales directamente al salir de la máquina. Esto es especialmente valioso para grandes paneles de aluminio, bandejas de baterías y placas de refrigeración, donde la corrección de la distorsión puede llevar mucho tiempo y ser costosa.
Un menor aporte de calor se traduce directamente en menores tasas de desperdicio . Con menos defectos como porosidad, grietas o falta de fusión, los fabricantes obtienen rendimientos más estables y menos desperdicio de material. Con el tiempo, esta coherencia suele tener un impacto financiero mayor que la reducción inicial de consumibles.
La eficiencia energética es otra palanca que a menudo se pasa por alto. Como proceso de estado sólido, FSW normalmente consume menos energía por metro de soldadura que los procesos basados en arco, particularmente en costuras largas y continuas. Combinado con tiempos de ciclo efectivos más rápidos (gracias a una configuración reducida, menos inspecciones y menos procesamiento posterior), esto mejora la eficiencia general del equipo.
| Elemento de costo | Soldadura tradicional | Soldadura por fricción y agitación |
|---|---|---|
| Consumibles | Alto (cable, gas) | Ninguno |
| Corrección de distorsión | Frecuente | Mínimo |
| Desecho y reelaboración | Variable | Bajo y consistente |
| Energía por soldadura | Más alto | Más bajo |
| Mecanizado post-soldadura | Común | A menudo reducido o eliminado |
Las inversiones en FSW tienen más sentido cuando se evalúan en términos de metros de soldadura por año , en lugar del costo por pieza únicamente. Las aplicaciones con cordones de soldadura largos y repetibles, como bandejas de baterías, placas de enfriamiento y paneles estructurales grandes, tienden a alcanzar el punto de equilibrio más rápido porque los ahorros se acumulan con cada metro adicional soldado.
El retorno de la inversión impulsado por la calidad es otro factor importante. En aplicaciones donde los defectos generan altos costos posteriores, como fallas por fugas en los sistemas de enfriamiento de baterías o reclamos de garantía en componentes estructurales, el valor de soldaduras consistentes y libres de defectos puede superar rápidamente la inversión inicial en equipo. Evitar una pequeña cantidad de fallas de alto costo puede justificar por sí sola la adopción de FSW.
La automatización amplifica aún más el retorno de la inversión. FSW es altamente compatible con la producción automatizada y, a medida que disminuye el contenido de mano de obra por soldadura, la automatización actúa como un multiplicador del ahorro de costos. En entornos de gran volumen, la combinación de bajo costo de consumibles, calidad estable y operación automatizada es a menudo lo que hace que la soldadura por fricción y agitación pase de ser una actualización técnica a una estrategia de fabricación financieramente convincente.
Uno de los errores más comunes que cometen las empresas es especificar excesivamente la capacidad de la máquina 'por si acaso'. Es tentador elegir la máquina de soldadura por fricción y agitación más grande y potente para cubrir todos los escenarios futuros posibles, pero esto a menudo conduce a gastos de capital innecesarios, espacios sobredimensionados y equipos subutilizados. En realidad, muchas aplicaciones, especialmente en vehículos eléctricos y fabricación en general, están muy por debajo de las capacidades máximas de fuerza y espesor de los sistemas de servicio pesado. Un mejor enfoque es dimensionar la máquina según los requisitos de producción reales , con un margen razonable en lugar de uno extremo.
Otro problema frecuente es la subestimación de las realidades de los materiales y las herramientas . Diferentes materiales se comportan de manera muy diferente bajo soldadura por fricción y agitación, y la vida útil de la herramienta puede variar dramáticamente dependiendo de la composición de la aleación, la abrasividad y la temperatura. Suponer que un material o geometría de herramienta funcionará en todas las aplicaciones a menudo resulta en un desgaste acelerado, una calidad de soldadura inestable o costos operativos inesperados. Las pruebas tempranas de materiales y herramientas ayudan a evitar estas sorpresas.
Muchos compradores también pasan por alto el esfuerzo de ingeniería necesario para la fijación y sujeción . FSW genera altas fuerzas axiales y el soporte de respaldo adecuado y los accesorios rígidos no son negociables. Ignorar esta carga de trabajo puede provocar retrasos en la puesta en marcha, mala calidad de la soldadura o tiempos de ciclo más largos de lo esperado. En la práctica, el diseño del accesorio debe considerarse parte del sistema de soldadura, no una ocurrencia tardía.
Centrarse únicamente en el precio de compra en lugar del costo total de propiedad (TCO) es otro error común. Un costo inicial más bajo puede verse compensado por un mayor uso de consumibles, una vida útil más corta de la herramienta, un mayor retrabajo o una capacidad de automatización limitada. La evaluación del consumo de energía, el mantenimiento, los costos de herramientas y la productividad durante varios años proporciona una imagen mucho más clara del verdadero valor de la inversión.
Finalmente, muchos equipos subestiman la importancia de la calificación, la documentación y la planificación del avance . La soldadura por fricción y agitación puede parecer sencilla una vez en funcionamiento, pero una producción estable requiere validación del proceso, capacitación del operador y, a menudo, documentación formal, especialmente en industrias reguladas. No planificar esta fase puede retrasar el tiempo de producción y reducir la confianza en el proceso, incluso cuando el equipo en sí está bien elegido.
Un proyecto exitoso de soldadura por fricción y agitación comienza con un estudio de viabilidad estructurado basado en piezas reales, no en suposiciones. Se deben realizar pruebas de muestra en componentes representativos utilizando materiales, espesores y diseños de juntas relevantes para la producción. Esta fase se centra en explorar parámetros del proceso como la geometría de la herramienta, la velocidad de rotación, la velocidad transversal y la fuerza axial para identificar una ventana de soldadura estable.
Las pruebas mecánicas juegan un papel importante en esta etapa. Dependiendo de la aplicación, esto puede incluir pruebas de tracción, pruebas de flexión o pruebas de fatiga para verificar que el desempeño de la junta cumpla con los requisitos de diseño. Los resultados de estas pruebas también permiten a los equipos perfeccionar las suposiciones de retorno de la inversión reemplazando las estimaciones con tiempos de ciclo medidos, datos de vida útil de las herramientas y resultados de calidad.
Una vez confirmada la viabilidad, la atención se centra en definir la especificación final del equipo . Esto incluye seleccionar la estructura de la máquina, la capacidad de fuerza, el sistema de control y las opciones de monitoreo adecuadas en función de los requisitos del proceso validados. La evaluación de proveedores en esta etapa debe considerar no sólo la capacidad técnica sino también el soporte de aplicaciones, la disponibilidad del servicio y las opciones de actualización a largo plazo.
La preparación de las instalaciones suele realizarse en paralelo con las adquisiciones. El suministro de energía, los cimientos, los recintos de seguridad y el manejo de materiales deben planificarse con anticipación para evitar demoras en la instalación. Un cronograma realista que tenga en cuenta la entrega, la instalación y la puesta en servicio ayuda a alinear los recursos internos y la planificación de la producción.
La capacitación es fundamental para lograr una producción estable. Los operadores e ingenieros de procesos necesitan una comprensión clara de los fundamentos de FSW, el funcionamiento de la máquina, la configuración de herramientas y la resolución de problemas básicos . A diferencia de la soldadura tradicional, la FSW depende en gran medida del control de fuerza y movimiento, por lo que la capacitación práctica es especialmente valiosa.
En muchas industrias, se requiere una mentalidad de calificación de procesos , incluso si no es obligatoria la documentación formal WPS o PQR. Definir rangos de parámetros aceptables, documentar procedimientos e integrar la captura de datos en el sistema de calidad ayuda a garantizar la repetibilidad. La configuración de la trazabilidad, incluido el registro de parámetros y el enlace de inspección, debe completarse antes de que comience la producción total.
La producción normalmente comienza con pruebas piloto para confirmar la estabilidad en condiciones operativas reales. Durante esta fase, se presta especial atención al desgaste de las herramientas, la consistencia del aporte de calor y la variación entre piezas. El monitoreo temprano ayuda a identificar tendencias antes de que afecten la calidad o el rendimiento.
A medida que crece la confianza, los parámetros se pueden ajustar para mejorar el tiempo del ciclo, extender la vida útil de la herramienta o reducir el consumo de energía. La soldadura por fricción-agitación se presta bien a la mejora continua, donde los datos de la producción se utilizan para refinar el proceso a lo largo del tiempo y mantener un rendimiento constante a medida que aumentan los volúmenes.
Uno de los desarrollos más importantes que dará forma al futuro de la soldadura por fricción-agitación (FSW) es el aumento del monitoreo y el mantenimiento predictivo impulsados por IA . Las máquinas FSW modernas ya recopilan grandes cantidades de datos de proceso, como fuerza, par, temperatura y carga del husillo. El siguiente paso es utilizar estos datos de forma inteligente. Los modelos de aprendizaje automático pueden identificar patrones sutiles que indican desgaste de herramientas, desviación del proceso o defectos inminentes, lo que permite el mantenimiento o ajustes de parámetros antes de que la calidad se vea afectada. Para los fabricantes, esto significa mayor tiempo de actividad, calidad de soldadura más consistente y reducción del tiempo de inactividad no planificado.
Otra tendencia importante es la asistencia de calentamiento híbrida , en particular la soldadura por fricción-agitación asistida por láser y por inducción. Estos enfoques introducen una fuente de calor externa delante o alrededor de la herramienta para precalentar el material. Al reducir la carga mecánica en la herramienta, el FSW híbrido amplía la ventana práctica de soldadura para materiales más duros, secciones más gruesas y velocidades de soldadura más altas. Esto es especialmente relevante para acero, titanio y aleaciones avanzadas de aluminio, donde la agitación mecánica pura por sí sola puede limitar la productividad o la vida útil de la herramienta.
La tecnología FSW también está avanzando hacia capacidades más amplias de unión de materiales diferentes . A medida que los vehículos eléctricos, la electrónica de potencia y las estructuras ligeras se vuelven más complejas, los fabricantes necesitan cada vez más unir materiales con propiedades térmicas y mecánicas muy diferentes. Los avances en el diseño de herramientas, las estrategias de control de fuerza y la optimización de procesos están haciendo que las uniones de aluminio con cobre, aluminio con acero y otras uniones híbridas sean más confiables, abriendo nuevas posibilidades para ensamblajes funcionales y de múltiples materiales.
El interés en la soldadura por fricción-agitación de polímeros y compuestos continúa creciendo, particularmente para los termoplásticos utilizados en recintos livianos y componentes estructurales. Si bien esta área aún está en desarrollo en comparación con los FSW metálicos, las primeras aplicaciones industriales son prometedoras para unir plásticos reforzados con una degradación mínima y una buena calidad de superficie. La adopción práctica depende del tipo de material, el contenido de refuerzo y la geometría de la pieza, pero la tecnología está avanzando constantemente desde la investigación de laboratorio hacia un uso de producción especializado.
Finalmente, la soldadura por fricción-agitación se posiciona cada vez más como un proceso de fabricación sostenible y ecológico . Su bajo consumo de energía, ausencia de consumibles y emisiones mínimas se alinean bien con los objetivos de sostenibilidad corporativa y la presión regulatoria para reducir la huella de carbono. A medida que los fabricantes miden e informan el impacto ambiental con mayor rigor, la naturaleza de estado sólido de FSW se convierte no sólo en una ventaja técnica, sino también estratégica en la planificación de fabricación a largo plazo.
R: La soldadura por fricción-agitación (FSW) funciona mejor en materiales que pueden plastificarse y 'forjarse' bajo calor y presión sin derretirse. Generalmente no es adecuado (o no es práctico) para:
Materiales frágiles y no forjables que se agrietan en lugar de fluir.
Algunas aleaciones con un punto de fusión muy alto donde el desgaste/costo de las herramientas se vuelve excesivo (FSW puede ser técnicamente posible pero no económico)
Ciertas combinaciones de materiales que forman capas intermetálicas frágiles demasiado rápido (algunos pares diferentes) a menos que el diseño y el proceso de la unión se diseñen cuidadosamente.
R: Las referencias y la práctica industrial de la industria enfatizan consistentemente las fortalezas de FSW en aleaciones de aluminio (incluidas las series de alta resistencia) y su uso creciente en magnesio, cobre y, en casos más especializados, titanio y aceros , siempre que la fuerza/torque de la máquina y el material de la herramienta sean apropiados. FSW también se utiliza para uniones diferentes como Al-Cu y Al-Acero cuando el crecimiento intermetálico se controla mediante una estrategia de compensación y parámetros.
R: La capacidad de espesor depende principalmente de la fuerza axial, el torque, la rigidez y las herramientas , no solo de 'FSW' como etiqueta.
De una sola pasada : común para secciones delgadas a medianas en aluminio; Las secciones más gruesas exigen una fuerza y un par mucho mayores.
Multipaso : se utiliza cuando se excede la capacidad de un solo paso o cuando es más fácil controlar el calor/flujo en pasos
De doble cara (soldadura desde ambos lados) : se utiliza para ampliar la capacidad de espesor y mejorar la calidad de la raíz cuando el acceso lo permite.
En resumen: no existe un espesor máximo universal ; depende de la aplicación y de la máquina, y es por eso que los competidores enfatizan la rigidez/fuerza de la máquina y la selección adecuada de herramientas.
R: La misma respuesta anterior: el límite práctico lo establece la fuerza de la máquina + el par + la rigidez + el diseño de la herramienta y si se pueden utilizar estrategias de doble cara o de múltiples pasadas . Para el aluminio estructural grueso, generalmente se eligen sistemas dedicados de alta fuerza porque pueden mantener una presión de forjado estable en toda la profundidad de la soldadura.
R: Los principales factores limitantes son la capacidad de fuerza axial, el torque disponible a baja velocidad, la rigidez de la máquina y la durabilidad de la herramienta. Una capacidad insuficiente puede provocar defectos internos, como huecos en túneles o una consolidación incompleta.
R: La soldadura por fricción y agitación (FSW) es un proceso de unión de estado sólido en el que una herramienta giratoria no consumible genera calor por fricción y agita mecánicamente el material para formar una junta forjada. A diferencia de la soldadura tradicional, el material base no se funde, lo que reduce significativamente la distorsión y elimina los defectos relacionados con la solidificación, como la porosidad y el agrietamiento en caliente.
R: FSW significa soldadura por fricción y agitación. El término se refiere tanto al proceso de soldadura en sí como, por extensión, a las máquinas y herramientas diseñadas para realizar este método de unión de estado sólido.
R: FSW es conocido por producir soldaduras de alta resistencia y baja distorsión con excelente repetibilidad. Es especialmente valorado en industrias con uso intensivo de aluminio por su capacidad para soldar costuras largas, reducir el mecanizado posterior a la soldadura y mantener tolerancias dimensionales estrictas en entornos de producción.
R: La soldadura por fricción y agitación se usa ampliamente para:
Placas, bandejas y gabinetes de enfriamiento de baterías para vehículos eléctricos
Paneles de fuselaje, tanques y piezas estructurales aeroespaciales
Paneles de aluminio ferroviarios y marítimos.
Disipadores de calor industriales, placas frías y marcos estructurales.
Estas aplicaciones se benefician del bajo aporte de calor, las juntas fuertes y la alta estabilidad del proceso de FSW.
R: La vida útil de la herramienta varía significativamente según el material de la pieza de trabajo y la estabilidad del proceso. Las aleaciones de aluminio generalmente ofrecen una larga vida útil de la herramienta, mientras que los materiales más duros o abrasivos la acortan. El control estable de la fuerza y la gestión adecuada de la temperatura son clave para maximizar la vida útil de la herramienta.
R: El desgaste de la herramienta se debe principalmente a:
Temperatura de proceso excesiva
Fuerza axial fluctuante
Abrasividad del material (p. ej., aluminio fundido, aleaciones reforzadas)
Material o geometría de herramienta inadecuados
R: La soldadura por fricción y agitación puede requerir una mayor inversión inicial en equipo que la soldadura por arco básica, principalmente debido a los requisitos de rigidez de la máquina y control de fuerza. Sin embargo, los costos operativos suelen ser más bajos porque no hay alambre de relleno, ni gas de protección, menos distorsión y menos retrabajo. Para juntas de aluminio largas y piezas de calidad crítica, FSW suele resultar rentable con el tiempo.
R: El costo operativo está influenciado por:
Costo de herramientas por metro de soldadura.
Consumo de energía por ciclo
Nivel de mano de obra y automatización.
Tasa de desperdicio y retrabajo
Muchos fabricantes evalúan la economía de FSW utilizando el costo por metro de soldadura en lugar del costo por pieza, lo que refleja mejor las aplicaciones de costura larga.
R: FSW no reemplaza todos los procesos de soldadura tradicionales. Destaca en aplicaciones que requieren baja distorsión, alta repetibilidad y soldaduras de aluminio largas. Es posible que aún se prefiera la soldadura tradicional para materiales muy delgados, geometrías de acceso complejas o trabajos de reparación localizados.
R: FSW funciona particularmente bien para juntas de aluminio largas, ensamblajes sensibles a la distorsión y producción automatizada de gran volumen, donde la calidad constante y la estabilidad dimensional son fundamentales.
R: La soldadura tradicional sigue siendo adecuada para:
Chapa ultrafina
Juntas con acceso limitado a herramientas
Soldaduras cortas y no estructurales.
Situaciones en las que los requisitos de fijación para FSW serían excesivos
R: En un flujo de trabajo basado en calificación, primero se define una Especificación de procedimiento de soldadura (WPS) y luego se valida mediante pruebas documentadas en un Registro de calificación de procedimiento (PQR). Este enfoque se adapta comúnmente para las FSW en industrias reguladas.
R: FSW es un proceso dominado por la fuerza. La fuerza axial estable garantiza una consolidación constante del material y ayuda a compensar la variación del espesor de las piezas, especialmente en piezas fundidas o paneles grandes.
R: Una rigidez insuficiente permite la deflexión bajo carga, lo que provoca una profundidad de inmersión inconsistente, una presión de forjado desigual, defectos internos y un desgaste acelerado de la herramienta. Una alta rigidez es esencial para una calidad de soldadura repetible.
Antes de comprometerse con un máquina de soldadura por fricción y agitación , vale la pena revisar una lista de verificación estructurada para asegurarse de que no se pase por alto nada crítico. Comience con lo fundamental: qué materiales planea soldar y el rango completo de espesor que espera, no sólo hoy sino en los próximos años. Esto afecta directamente la fuerza requerida, las herramientas y la estructura de la máquina.
A continuación, observe la longitud de la soldadura, el tamaño de la pieza y los requisitos de movimiento . Las costuras cortas en piezas pequeñas apuntan a soluciones muy diferentes a las soldaduras largas en paneles grandes. Deje claro si su aplicación es principalmente soldadura lineal 2D o requiere una verdadera capacidad de trayectoria 3D , ya que esto por sí solo puede reducir significativamente el campo.
Las expectativas de producción son igualmente importantes. Defina sus medidores de soldadura anuales y sus objetivos de rendimiento , y considere si los volúmenes actuales justifican la automatización o los sistemas de estaciones múltiples. Al mismo tiempo, aclare los estándares de calidad y trazabilidad , especialmente si atiende a mercados de vehículos eléctricos, aeroespacial u otros mercados regulados donde el registro de datos y la documentación son esenciales.
La planificación presupuestaria debe ir más allá del precio de compra. Una visión realista del gasto de capital más el costo total de propiedad (TCO) a cinco años (incluidos herramientas, mantenimiento, energía y mano de obra) evitará sorpresas en el futuro. Las limitaciones de las instalaciones también deben abordarse tempranamente: el espacio disponible, la resistencia de los cimientos, los recintos de seguridad y el flujo de manejo de materiales pueden influir en qué máquinas son prácticas.
Finalmente, evalúe la preparación dentro de su organización. Considere los plazos de entrega, la capacidad de implementación, la experiencia interna y las necesidades de capacitación . Si planea soldar materiales diferentes , asegúrese de que las pruebas de validación y las estrategias de herramientas sean parte del plan, no una ocurrencia tardía.
La solución FSW adecuada a menudo resulta clara cuando se analiza a través de escenarios del mundo real en lugar de especificaciones abstractas. Para entornos de I+D, talleres o entrada de bajo riesgo a FSW , las máquinas compactas o los cabezales FSW integrados en CNC suelen ser la opción más práctica, ya que ofrecen flexibilidad y una implementación rápida con cambios mínimos en la infraestructura.
Para la producción de placas de enfriamiento de baterías para vehículos eléctricos , la precisión y la repetibilidad son clave. Por lo general, se prefieren las máquinas FSW de tipo pórtico de alta precisión o de plataforma plana dedicadas para mantener la planitud, la estanqueidad y la calidad constante de la soldadura a escala.
En el caso de las bandejas de baterías de vehículos eléctricos, los componentes del chasis y los paneles grandes , las largas costuras de soldadura y las demandas estructurales apuntan hacia máquinas FSW dedicadas pesadas o de tipo pórtico que pueden ofrecer fuerza y rigidez consistentes en grandes entornos de trabajo.
Los entornos de fabricación aeroespaciales u otros entornos de fabricación impulsados por el cumplimiento generalmente favorecen las máquinas FSW dedicadas equipadas con sólidas funciones de seguimiento y trazabilidad, que respaldan la calificación, la documentación y la estabilidad del proceso a largo plazo.
Para la producción de geometrías 3D complejas , los sistemas robóticos de soldadura por fricción y agitación suelen ser la mejor opción, siempre que los requisitos de fuerza y espesor del material se mantengan dentro de límites realistas. En estas aplicaciones, la flexibilidad y el alcance superan la máxima rigidez.
| Escenario de aplicación | Prioridad típica | Solución FSW comúnmente elegida |
|---|---|---|
| I+D/taller de empleo | Flexibilidad, configuración rápida | Cabezal compacto FSW o CNC + FSW |
| Placas de refrigeración para vehículos eléctricos | Precisión, planitud | FSW dedicado de pórtico o precisión |
| Bandejas de batería/paneles grandes | Costuras largas, rigidez. | Pórtico o FSW dedicado pesado |
| Fabricación aeroespacial | Trazabilidad, coherencia | FSW dedicado con monitoreo |
| Caminos 3D complejos | Flexibilidad, alcance | Sistema robótico FSW |
