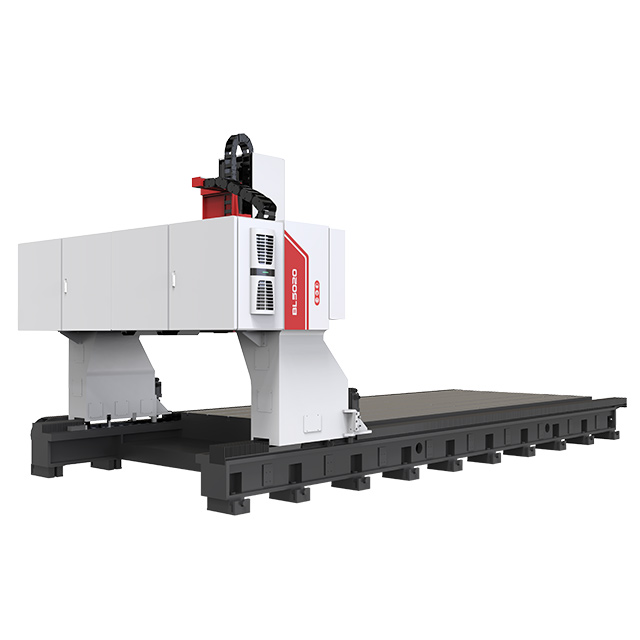

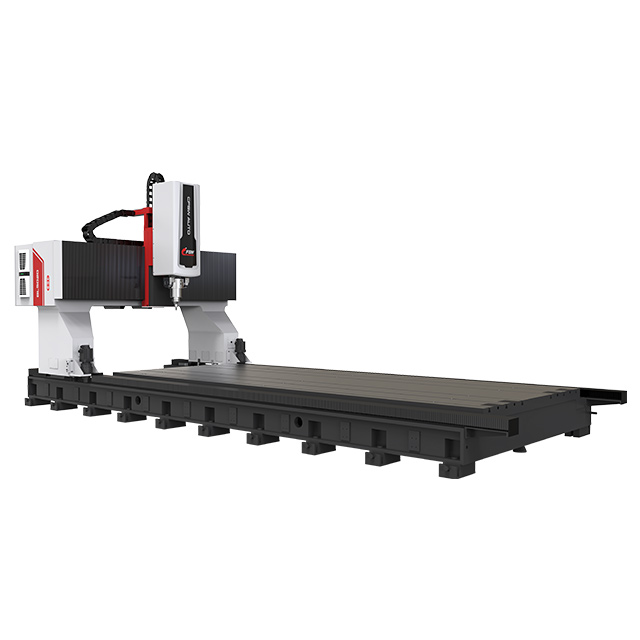

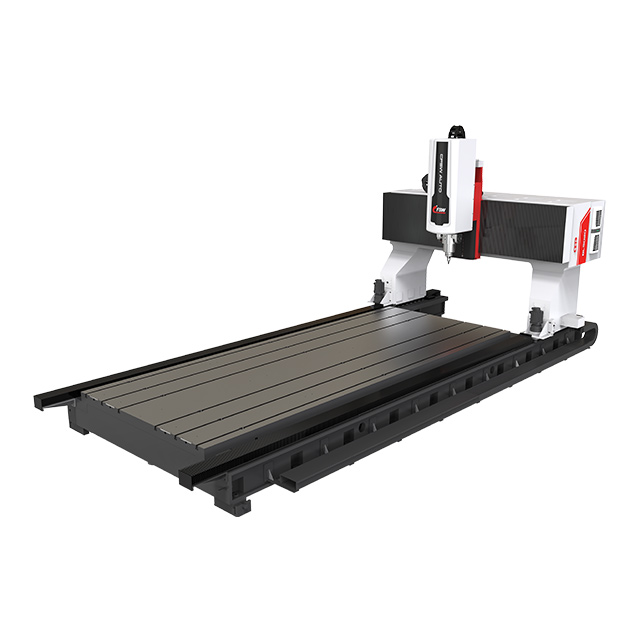

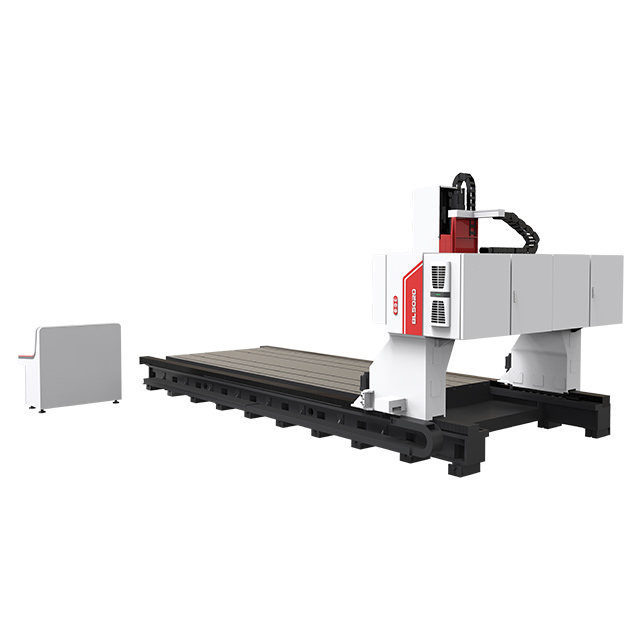

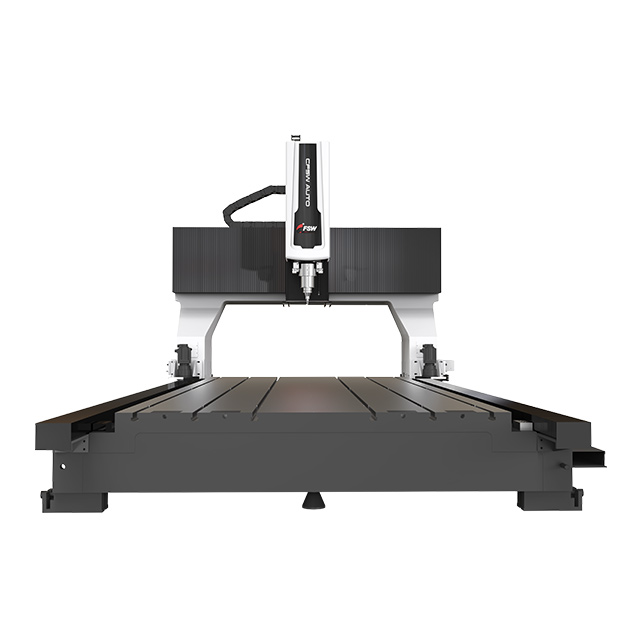

FSW-DM5020は、EVバッテリーパック、バッテリーモジュール、大規模エネルギー貯蔵システムの高スループット生産を必要とするメーカー向けに設計されています。
電気自動車およびエネルギー貯蔵業界全体で生産量が増加し続ける中、メーカーは、機器の利用率と生産効率を最大化しながら、一貫した溶接品質を維持できる溶接機器を必要としています。
従来の溶接プロセスでは、長いセットアップ時間、治具の変更、および複数の生産サイクルにわたる品質のばらつきによりボトルネックが生じることがよくあります。
DM5020 は、治具の準備と溶接作業を同時に行うことができるマルチステーション設計を通じてこれらの課題に対処し、ダウンタイムを大幅に削減し、生産量を増加します。
DM5020 はバッテリー パックの大量生産向けに最適化されていますが、大型バッテリー トレイの製造に注力しているメーカーは、EV バッテリー トレイの製造とバッテリー エンクロージャの生産向けに特別に設計された当社の FSW-BL3020 摩擦撹拌溶接機からも恩恵を受けることができます。DM5020 はバッテリー パックの大量生産向けに最適化されていますが、大型バッテリー トレイの製造に重点を置いているメーカーも、 FSW-BL3020 摩擦撹拌溶接機は、EV バッテリー トレイの製造とバッテリー エンクロージャの製造用に特別に設計されています。
電池メーカーは多くの場合、次のような製造上の課題に直面します。
• シングルステーション溶接システムでは生産能力が限られている
• 治具の変更による過度のダウンタイム
• 連続生産中の溶接品質のばらつき
• 手作業に伴う高い人件費
• 品質基準を維持しながら生産を拡大するのが難しい
• 製造コストとサイクルタイムを削減するプレッシャーの増大
DM5020 は、大規模な生産量にわたって安定した溶接品質を維持しながら、スループットを向上させるように特別に設計されています。
EVバッテリーパック
バッテリーパック製造のための大量溶接。
バッテリーモジュール
バッテリーモジュール構造とハウジングを確実に接合します。
エネルギー貯蔵システム
産業用および実用規模のバッテリーシステムに適しています。
長尺アルミニウム電池部品
細長いバッテリー構造と筐体の安定した溶接。
マルチパート制作プロジェクト
複数のバッテリーコンポーネントの同時生産をサポートします。
自動電池製造ライン
インテリジェントな生産システムとの統合を目的に設計されています。
EV用バッテリーの需要が拡大し続ける中、メーカーは一貫した製品品質を維持しながら生産効率を向上させるというプレッシャーにさらされています。
従来の融着プロセスでは、熱歪み、品質のばらつき、やり直し、生産の中断により、大規模な電池製造の要件を満たすことが困難になることがよくあります。
摩擦撹拌溶接はソリッドステート接合プロセスを提供し、メーカーが連続生産環境全体で安定した溶接品質を達成できるようにします。
従来の溶接方法と比較して、摩擦撹拌溶接は電池メーカーが次のことを達成するのに役立ちます。
• 大量生産でも一貫した溶接品質
• 気孔率と溶接欠陥の減少
• 熱歪みの低減
• 寸法の一貫性の向上
• 再作業と廃棄率の削減
• より高い生産安定性
• メンテナンス要件の軽減
• 長期的な製造効率の向上
生産性、再現性、生産の拡張性を重視するバッテリー パック メーカーにとって、摩擦撹拌溶接は最新のバッテリー製造業務の信頼できる基盤を提供します。
マルチステーション生産設計
アクティブな溶接作業中に治具のセットアップを可能にすることで、ダウンタイムを削減します。
より高いスループット
従来の単一ステーション システムと比較して生産能力が向上します。
安定した溶接品質
連続生産サイクル全体にわたって一貫した溶接パフォーマンスを維持します。
生産のボトルネックの軽減
治具の変更やオペレーターの介入に伴う遅延を最小限に抑えます。
インテリジェントなCNC制御
反復可能なプロセス制御と生産の一貫性を実現します。
自動化対応
ロボットハンドリングシステムとインテリジェントな工場アップグレードをサポート
マシンモデル: FSW-DM5020
機械構造：マルチステーションガントリータイプ
作業台サイズ：5000×2000mm
XYZ移動量：5000×2000×500mm
ガントリー幅: 2200 mm
溶接ヘッド: 3T 標準
溶接深さ: ≤10 mm
溶接力：30kN
スピンドル速度: 最大 4000 rpm
位置決め精度：0.05mm/m
電力: 25kW
制御システム: CNC インテリジェント制御
オートメーションの互換性: はい
適用材質：アルミニウム合金、マグネシウム合金、銅合金
名称 FSW-DM5020 |
テクニカルインデックス |
作業台 |
T字溝 |
機器の設置面積 |
約6900×3140×2930mm |
Z方向空間 （主軸下端面からワークテーブル上面まで） |
900mm |
龍門峠の幅 |
2200mm |
作業台サイズ |
5000mm(X)×2000mm(Y) |
XYZ軸移動量 |
5000×2000×500mm |
B軸移動量 |
0°～+5°（手動調整可能） |
C軸移動量 |
±360° |
X軸移動速度 |
0～10000mm/分 |
Y軸移動速度 |
0～10000mm/分 |
Z軸移動速度 |
0～5000mm/分 |
C軸速度 |
20rpm |
主軸速度 |
≤4000rpm |
X軸位置決め精度 |
0.05mm/m |
X軸繰り返し位置決め精度 |
0.03mm/m |
Y軸位置決め精度 |
0.05mm/m |
Y軸繰り返し位置決め精度 |
0.03mm/m |
Z軸位置決め精度 |
0.03mm/m |
Z軸繰り返し位置決め精度 |
0.03mm/m |
機器の総重量 |
約15t |
設備の総電力 |
約25kW |
生産効率は、バッテリー製造の収益性において最も重要な要素の 1 つです。
DM5020 は、メーカーが溶接サイクル間のアイドル時間を短縮することで装置の稼働率を向上させるのに役立ちます。
マルチステーション構成により、オペレータは溶接の進行中に治具を準備できるため、生産的な機械時間を最大化できます。
利点は次のとおりです。
• 生産スループットの向上
• 機器のダウンタイムの削減
• 人件費の削減
• 機器の使用率の向上
• 生産サイクルの高速化
• 製造のスケーラビリティの向上
• ユニットあたりのコストの削減
FSW-DM5020 は、従来の生産方法から大量バッテリー製造環境に移行するメーカー向けに特別に設計されています。
従来のシングルステーション溶接システムとは異なり、DM5020 は一貫した溶接品質を維持しながら生産性を最大化することに重点を置いています。
メーカーがDM5020を選ぶ主な理由
• バッテリーパックの大量生産向けに最適化
• マルチステーション設計により機器の使用率が向上
• 治具交換のダウンタイムの短縮
・連続生産時の安定した溶接品質
• 自動化対応アーキテクチャ
• EVバッテリーパック、バッテリーモジュール、エネルギー貯蔵システムに最適
• 長期的な製造拡張をサポート 生産効率と生産能力の拡大に重点を置くメーカーに、DM5020 は将来のバッテリー製造要件に合わせて設計された拡張性の高い溶接プラットフォームを提供します。大量のバッテリー システムではなく、中型のアルミニウム構造アセンブリを製造するメーカーの場合、 FSW-BL2520 精密摩擦撹拌溶接機は、 構造製作および工業用アルミニウム用途に柔軟な溶接ソリューションを提供します。
EVバッテリートレイ製造の場合:
アルミニウム構造アセンブリの場合:
完全な大型溶接ソリューションの場合:
EV 部品溶接サービスの場合:
摩擦撹拌溶接ツールの場合:
DM5020 は、EV バッテリー パック、バッテリー モジュール、バッテリー エンクロージャ、バッテリー冷却アセンブリ、エネルギー貯蔵バッテリー システム、およびその他の大容量アルミニウム バッテリー コンポーネントに適しています。
マルチステーション設計により、治具の準備と溶接作業を同時に実行できるため、ダウンタイムが削減され、生産効率が向上します。
DM5020 は、治具交換の遅延を最小限に抑え、装置の使用率を高め、連続生産をサポートすることで、スループットを大幅に向上させます。
DM5020 は、アルミニウム合金、マグネシウム合金、銅合金、および選択された異種金属アプリケーションをサポートします。
はい。この機械は、ロボットローディングシステム、自動治具、インテリジェントモニタリング、カスタマイズされた生産自動化ソリューションをサポートしています。
はい。スケーラブルなアーキテクチャと自動化に対応した設計により、長期的な製造の成長に適しています。
バッテリーパックの生産能力を増強する準備はできていますか?
既存のバッテリー生産ラインを拡張する場合でも、新しい製造施設を計画する場合でも、FSW-DM5020 はスループットを向上させ、ダウンタイムを削減し、長期的な生産成長をサポートするのに役立ちます。
生産目標、コンポーネントの寸法、年間生産要件を当社のエンジニアリング チームと共有します。
私たちはあなたをお手伝いします:
• 生産能力要件を評価する
• 最適なマシン構成を推奨します。
• 溶接ワークフローとサイクルタイムを最適化します。
• 自動化と生産ラインの統合オプションを評価する
・製造効率とコストパフォーマンスの向上
FSW-DM5020 を使用して、より生産的でスケーラブルなバッテリー製造オペレーションを構築します。
