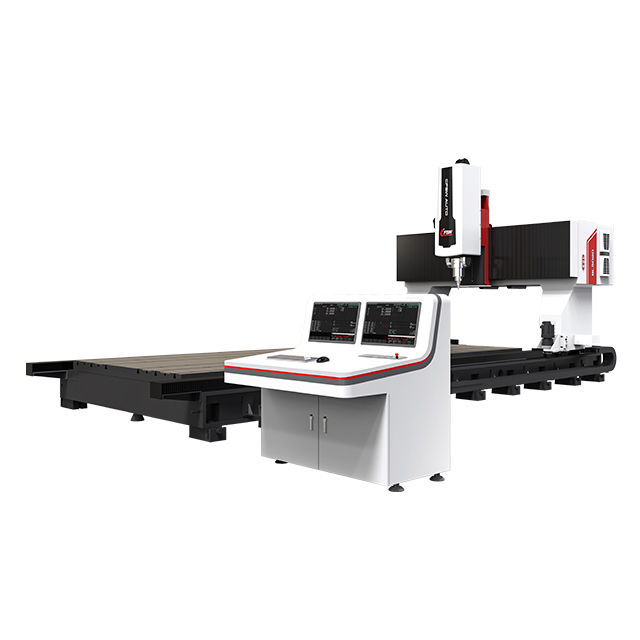

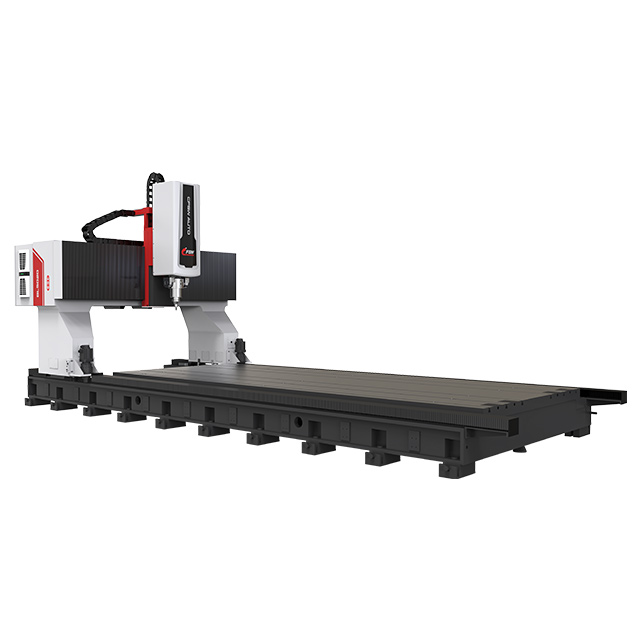

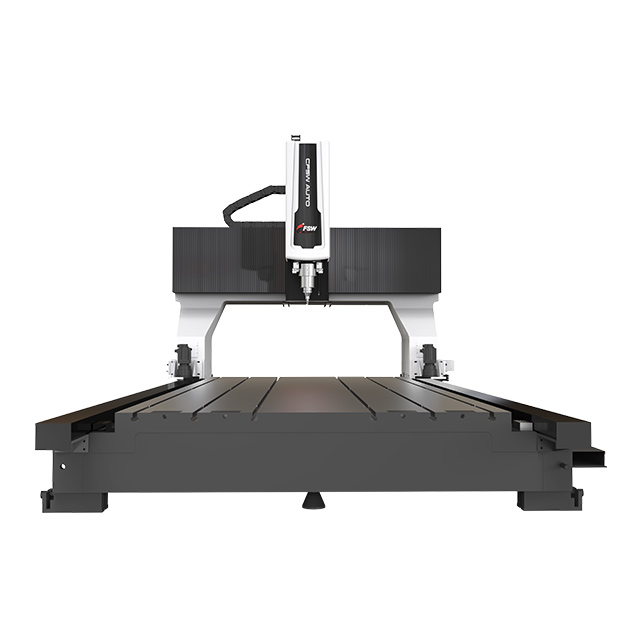

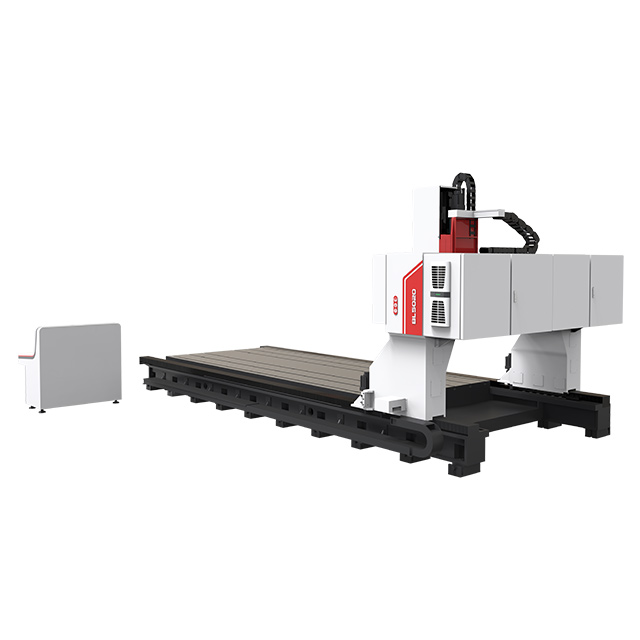

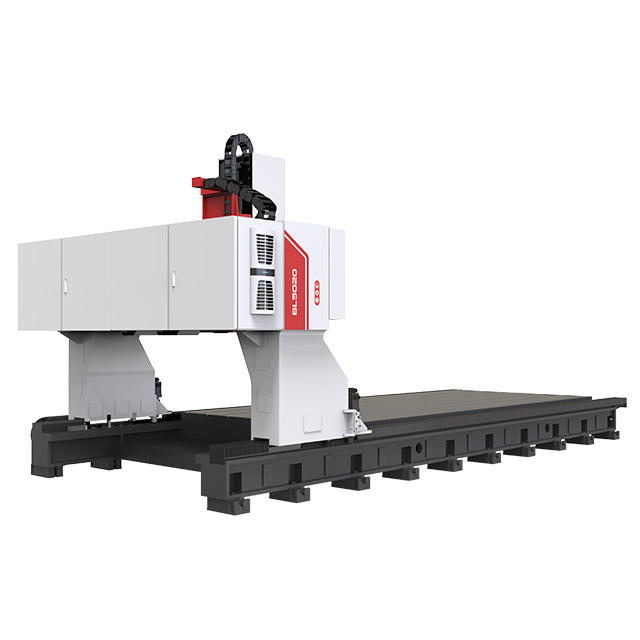

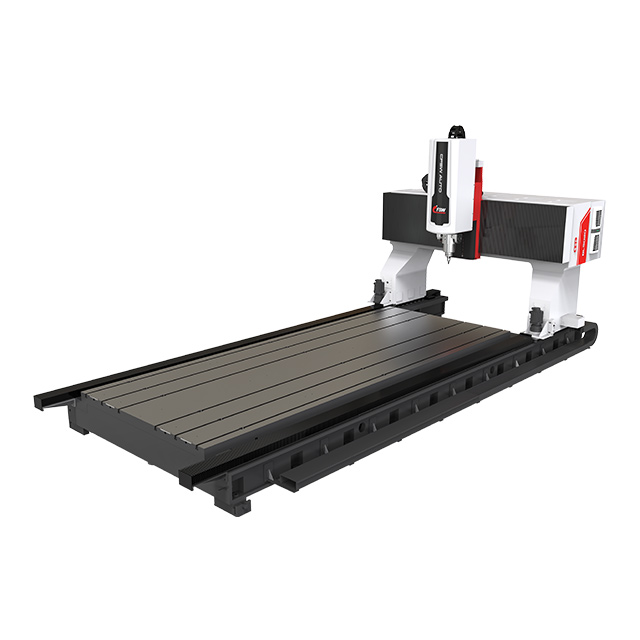

Máy hàn khuấy ma sát đa trạm FSW-DM5020 để sản xuất gói pin khối lượng lớn

Tổng quan về sản phẩm

FSW-DM5020 được thiết kế dành cho các nhà sản xuất yêu cầu sản xuất bộ pin EV, mô-đun pin và hệ thống lưu trữ năng lượng quy mô lớn với công suất cao.

Khi khối lượng sản xuất tiếp tục tăng trong các ngành công nghiệp xe điện và lưu trữ năng lượng, các nhà sản xuất yêu cầu thiết bị hàn có khả năng duy trì chất lượng mối hàn ổn định đồng thời tối đa hóa việc sử dụng thiết bị và hiệu quả sản xuất.

Các quy trình hàn truyền thống thường tạo ra tắc nghẽn do thời gian thiết lập kéo dài, thay đổi vật cố định và chất lượng không nhất quán trong nhiều chu kỳ sản xuất.

DM5020 giải quyết những thách thức này thông qua thiết kế nhiều trạm cho phép chuẩn bị đồ gá và hàn đồng thời, giảm đáng kể thời gian ngừng hoạt động và tăng sản lượng.

Mặc dù DM5020 được tối ưu hóa để sản xuất gói pin số lượng lớn, nhưng các nhà sản xuất tập trung vào chế tạo khay pin khổ lớn cũng có thể được hưởng lợi từ Máy hàn khuấy ma sát FSW-BL3020 của chúng tôi, được thiết kế đặc biệt để sản xuất khay pin EV và sản xuất vỏ pin. Trong khi DM5020 được tối ưu hóa cho việc sản xuất gói pin số lượng lớn, các nhà sản xuất tập trung vào chế tạo khay pin khổ lớn cũng có thể được hưởng lợi từ chúng tôi Máy hàn khuấy ma sát FSW-BL3020 , được thiết kế đặc biệt để sản xuất khay pin EV và sản xuất vỏ pin.

Những thách thức của ngành trong sản xuất pin khối lượng lớn

Các nhà sản xuất pin thường phải đối mặt với một số thách thức sản xuất:

• Năng lực sản xuất hạn chế từ hệ thống hàn đơn trạm

• Thời gian ngừng hoạt động quá mức do thay đổi thiết bị cố định

• Chất lượng hàn không đồng nhất trong quá trình sản xuất liên tục

• Chi phí lao động cao liên quan đến vận hành thủ công

• Khó mở rộng quy mô sản xuất trong khi vẫn duy trì tiêu chuẩn chất lượng

• Gia tăng áp lực giảm chi phí sản xuất và thời gian chu kỳ

DM5020 được thiết kế đặc biệt để cải thiện năng suất trong khi vẫn duy trì chất lượng hàn ổn định trên khối lượng sản xuất lớn.

Ứng dụng điển hình

Gói pin EV

Hàn khối lượng lớn để sản xuất pin.

Mô-đun pin

Sự kết nối đáng tin cậy của cấu trúc mô-đun pin và vỏ.

Hệ thống lưu trữ năng lượng

Thích hợp cho các hệ thống pin quy mô công nghiệp và tiện ích.

Linh kiện pin nhôm dài

Hàn ổn định các cấu trúc và vỏ pin kéo dài.

Dự án sản xuất đa phần

Hỗ trợ sản xuất đồng thời nhiều thành phần pin.

Dây chuyền sản xuất pin tự động

Được thiết kế để tích hợp với các hệ thống sản xuất thông minh.

Tại sao hàn khuấy ma sát để sản xuất gói pin khối lượng lớn

Khi nhu cầu về pin EV tiếp tục tăng, các nhà sản xuất đang chịu áp lực ngày càng tăng trong việc nâng cao hiệu quả sản xuất trong khi vẫn duy trì chất lượng sản phẩm ổn định.

Các quy trình hàn nhiệt hạch truyền thống thường gặp khó khăn trong việc đáp ứng các yêu cầu sản xuất pin quy mô lớn do biến dạng nhiệt, thay đổi chất lượng, làm lại và gián đoạn sản xuất.

Hàn ma sát khuấy cung cấp quy trình nối ở trạng thái rắn cho phép các nhà sản xuất đạt được chất lượng mối hàn ổn định trong môi trường sản xuất liên tục.

So với các phương pháp hàn thông thường, hàn ma sát khuấy giúp nhà sản xuất pin đạt được:

• Chất lượng mối hàn ổn định trên khối lượng sản xuất lớn

• Giảm độ xốp và khuyết tật hàn

• Độ biến dạng nhiệt thấp hơn

• Cải thiện tính nhất quán về kích thước

• Giảm tỷ lệ làm lại và phế liệu

• Tính ổn định sản xuất cao hơn

• Yêu cầu bảo trì thấp hơn

• Hiệu quả sản xuất lâu dài tốt hơn

Đối với các nhà sản xuất pin tập trung vào năng suất, độ lặp lại và khả năng mở rộng sản xuất, hàn khuấy ma sát mang lại nền tảng đáng tin cậy cho hoạt động sản xuất pin hiện đại.

Ưu điểm chính

Thiết kế sản xuất nhiều trạm

Giảm thời gian ngừng hoạt động bằng cách cho phép thiết lập thiết bị cố định trong quá trình hàn đang hoạt động.

Thông lượng cao hơn

Tăng năng lực sản xuất so với các hệ thống trạm đơn truyền thống.

Chất lượng hàn ổn định

Duy trì hiệu suất hàn nhất quán trong các chu kỳ sản xuất liên tục.

Giảm tắc nghẽn sản xuất

Giảm thiểu độ trễ liên quan đến thay đổi vật cố định và sự can thiệp của người vận hành.

Điều khiển CNC thông minh

Cung cấp khả năng kiểm soát quy trình lặp lại và tính nhất quán trong sản xuất.

Sẵn sàng tự động hóa

Hỗ trợ hệ thống xử lý robot và nâng cấp nhà máy thông minh

Thông số kỹ thuật

Model máy: FSW-DM5020

Cấu trúc máy: Loại giàn đa trạm

Kích thước bàn làm việc: 5000 × 2000 mm

Hành trình XYZ: 5000 × 2000 × 500 mm

Chiều rộng giàn: 2200 mm

Đầu hàn: Tiêu chuẩn 3T

Độ sâu hàn: 10 mm

Lực hàn: 30 kN

Tốc độ trục chính: Lên tới 4000 vòng/phút

Độ chính xác định vị: 0,05 mm/m

Công suất: 25 kW

Hệ thống điều khiển: Điều khiển thông minh CNC

Khả năng tương thích tự động hóa: Có

Vật liệu áp dụng: Hợp kim nhôm, Hợp kim magiê, Hợp kim đồng

Tên FSW-DM5020	Chỉ số kỹ thuật
Bàn làm việc	Rãnh hình chữ T
Dấu chân thiết bị	Khoảng 6900x3140x2930mm
Không gian hướng Z (Từ mặt dưới của trục chính đến mặt trên của bàn làm việc)	900mm
Chiều rộng đèo Long Môn	2200mm
Kích thước bàn làm việc	5000mm(X)×2000mm(Y)
Hành trình trục XYZ	5000x2000x500mm
Hành trình trục B	0°~+5° (Điều chỉnh bằng tay)
Hành trình trục C	±360°
Tốc độ di chuyển trục X	0- 10000mm/phút
Tốc độ di chuyển trục Y	0- 10000mm/phút
Tốc độ di chuyển trục Z	0-5000mm/phút
Tốc độ trục C	20 vòng/phút
Tốc độ trục chính	4000 vòng/phút
Độ chính xác định vị trục X	0,05mm/m
Độ chính xác định vị lặp lại trục X	0,03mm/m
Độ chính xác định vị trục Y	0,05mm/m
Độ chính xác định vị lặp lại trục Y	0,03mm/m
Độ chính xác định vị trục Z	0,03mm/m
Độ chính xác định vị lặp lại trục Z	0,03mm/m
Tổng trọng lượng của thiết bị	Khoảng 15t
Tổng công suất thiết bị	Khoảng 25kW

DM5020 giúp tăng hiệu quả sản xuất như thế nào

Hiệu quả sản xuất là một trong những yếu tố quan trọng nhất ảnh hưởng đến lợi nhuận của ngành sản xuất pin.

DM5020 giúp nhà sản xuất cải thiện việc sử dụng thiết bị bằng cách giảm thời gian nhàn rỗi giữa các chu kỳ hàn.

Cấu hình nhiều trạm của nó cho phép người vận hành chuẩn bị đồ đạc trong khi hàn đang diễn ra, tối đa hóa thời gian sử dụng máy hiệu quả.

Lợi ích bao gồm:

• Tăng sản lượng

• Giảm thời gian ngừng hoạt động của thiết bị

• Chi phí lao động thấp hơn

• Cải thiện việc sử dụng thiết bị

• Chu kỳ sản xuất nhanh hơn

• Khả năng mở rộng sản xuất tốt hơn

• Giảm chi phí trên mỗi đơn vị

Tại sao chọn FSW-DM5020

FSW-DM5020 được thiết kế đặc biệt dành cho các nhà sản xuất đang chuyển đổi từ phương pháp sản xuất thông thường sang môi trường sản xuất pin khối lượng lớn.

Không giống như các hệ thống hàn một trạm truyền thống, DM5020 tập trung vào việc tối đa hóa năng suất trong khi vẫn duy trì chất lượng hàn ổn định.

Lý do chính khiến các nhà sản xuất chọn DM5020

• Tối ưu hóa để sản xuất bộ pin số lượng lớn

• Thiết kế nhiều trạm cải thiện việc sử dụng thiết bị

• Giảm thời gian dừng thay đổi thiết bị cố định

• Chất lượng hàn ổn định trong quá trình sản xuất liên tục

• Kiến trúc sẵn sàng tự động hóa

• Thích hợp cho bộ pin EV, mô-đun pin và hệ thống lưu trữ năng lượng

• Hỗ trợ mở rộng sản xuất dài hạn Đối với các nhà sản xuất tập trung vào hiệu quả sản xuất và tăng trưởng công suất, DM5020 cung cấp một nền tảng hàn có thể mở rộng được thiết kế cho các yêu cầu sản xuất pin trong tương lai. Đối với các nhà sản xuất sản xuất cụm kết cấu nhôm cỡ trung bình thay vì hệ thống pin dung lượng lớn, chúng tôi Máy hàn khuấy ma sát chính xác FSW-BL2520 cung cấp giải pháp hàn linh hoạt cho chế tạo kết cấu và các ứng dụng nhôm công nghiệp.

  Giải pháp liên quan

Đối với sản xuất khay ắc quy EV:

Máy hàn khuấy ma sát FSW-BL3020

Đối với các cụm kết cấu bằng nhôm:

Máy hàn khuấy ma sát chính xác FSW-BL2520

Đối với các giải pháp hàn khổ lớn hoàn chỉnh:

Máy hàn khuấy ma sát giàn lớn

Đối với dịch vụ hàn linh kiện EV:

Dịch vụ hàn linh kiện EV

Đối với dụng cụ hàn ma sát khuấy:

Dụng cụ hàn ma sát khuấy

Câu hỏi thường gặp

Q1. Những thành phần pin nào có thể được hàn bằng DM5020?

DM5020 phù hợp với bộ pin EV, mô-đun pin, vỏ pin, cụm làm mát pin, hệ thống pin lưu trữ năng lượng và các thành phần pin nhôm dung lượng lớn khác.

Q2. Ưu điểm của hệ thống hàn đa trạm là gì?

Thiết kế nhiều trạm cho phép các hoạt động chuẩn bị và hàn diễn ra đồng thời, giảm thời gian ngừng hoạt động và nâng cao hiệu quả sản xuất.

Q3. DM5020 cải thiện năng suất sản xuất như thế nào?

Bằng cách giảm thiểu độ trễ khi thay đổi thiết bị cố định, tăng cường sử dụng thiết bị và hỗ trợ sản xuất liên tục, DM5020 cải thiện đáng kể công suất.

Q4. Những vật liệu nào có thể được hàn bằng DM5020?

DM5020 hỗ trợ hợp kim nhôm, hợp kim magiê, hợp kim đồng và các ứng dụng kim loại khác nhau được chọn.

Q5. DM5020 có thể tích hợp vào dây chuyền sản xuất tự động được không?

Đúng. Máy hỗ trợ các hệ thống tải robot, đồ đạc tự động, giám sát thông minh và các giải pháp tự động hóa sản xuất tùy chỉnh.

Q6. DM5020 có phù hợp cho việc mở rộng sản xuất trong tương lai không?

Đúng. Kiến trúc có thể mở rộng và thiết kế sẵn sàng tự động hóa giúp nó phù hợp cho sự phát triển sản xuất lâu dài.

CTA

Sẵn sàng tăng năng lực sản xuất bộ pin?

Cho dù bạn đang mở rộng dây chuyền sản xuất pin hiện có hay lên kế hoạch xây dựng cơ sở sản xuất mới, FSW-DM5020 có thể giúp cải thiện công suất, giảm thời gian ngừng hoạt động và hỗ trợ tăng trưởng sản xuất lâu dài.

Chia sẻ mục tiêu sản xuất, kích thước thành phần và yêu cầu sản lượng hàng năm của bạn với nhóm kỹ thuật của chúng tôi.

Chúng tôi sẽ giúp bạn:

• Đánh giá yêu cầu về năng lực sản xuất

• Đề xuất cấu hình máy phù hợp nhất

• Tối ưu hóa quy trình hàn và thời gian chu kỳ

• Đánh giá các phương án tích hợp dây chuyền sản xuất và tự động hóa

• Nâng cao hiệu quả sản xuất và hiệu quả chi phí

Xây dựng hoạt động sản xuất pin hiệu quả hơn và có thể mở rộng quy mô với FSW-DM5020.
