¿Por qué se utiliza la soldadura por fricción y agitación para las carcasas de motores de vehículos eléctricos?
Los motores de propulsión de vehículos eléctricos modernos generan entre 5 y 20 kW de calor residual en su carga máxima. Las carcasas de motor refrigeradas por agua, que consisten en una carcasa de aluminio fundido con una camisa de refrigeración integrada o atornillada, requieren juntas herméticamente selladas que sobrevivan los ciclos térmicos, la vibración y la presión del refrigerante durante toda la vida útil del vehículo. FSW es el método de soldadura preferido porque:
Uniones herméticas en aluminio fundido a presión : sin porosidad ni grietas en caliente (el aluminio fundido a presión es notoriamente difícil de soldar por fusión)
Distorsión mínima en piezas fundidas de pared delgada (2,5–4 mm): mantiene la alineación del orificio del rodamiento y la redondez de la carcasa
No se requiere alambre de relleno : las aleaciones fundidas a presión (AlSi9Mn, AlSi10Mg, ADC12) tienen un alto contenido de silicio que hace que la selección del relleno sea problemática en la soldadura por fusión.
Automatizado y repetible : Cpk >1,67 alcanzable en volumen de producción, lo que elimina la variación de calidad dependiente del operador.
Se prevé que el mercado mundial de fundición de carcasas de motores crezca de 28.700 millones de dólares en 2025 a 51.300 millones de dólares en 2035 (6,7% CAGR), siendo las carcasas de motores para vehículos eléctricos el segmento de más rápido crecimiento. FSW se está convirtiendo rápidamente en el método de unión estándar para conjuntos de carcasas de motores refrigerados por agua en plataformas de vehículos eléctricos de China, Europa y EE. UU.
Lo que ofrece FSW para aplicaciones de carcasa de motor:
Requisito |
Rendimiento FSW |
|---|---|
Tipo de articulación |
Junta circunferencial a tope/traslape en cuerpo cilíndrico |
Aleaciones típicas |
ADC12, A383, 6061-T6 fundido a presión |
Rango de espesor de pared |
2–8 mm (secciones de fundición a presión) |
Tolerancia dimensional (redondez) |
±0,15 mm: no se necesita mecanizado posterior a la soldadura |
Integridad de la fuga |
Porosidad cero y sellado hermético alcanzable |
Distorsión post-soldadura |
< 0,3 mm de desviación axial (frente a 2–5 mm MIG) |
tiempo de ciclo |
8–20 min por junta dependiendo del diámetro |
Zona afectada por el calor |
4–10 mm: conserva el temple T6 cerca de la junta |
La carcasa del motor FSW ha pasado de ser experimental a estándar de producción en los últimos cinco años, a medida que la potencia del motor de accionamiento de los vehículos eléctricos ha aumentado de 80 kW a más de 300 kW, y las demandas térmicas y estructurales de la carcasa han aumentado proporcionalmente.
FSW se ha convertido en el proceso de unión preferido para carcasas de motores de vehículos eléctricos de aluminio de alta precisión que requieren baja distorsión y un rendimiento hermético confiable.
La soldadura de estado sólido minimiza la deformación térmica , lo que ayuda a mantener la alineación del orificio del rodamiento, la redondez de la carcasa y la precisión dimensional.
FSW funciona excepcionalmente bien en aleaciones de aluminio fundido a presión , reduciendo la porosidad, el agrietamiento en caliente y otros defectos comunes de la soldadura por fusión.
Los sistemas automatizados FSW mejoran la consistencia de la producción , respaldando la fabricación de gran volumen con tasas de rechazo más bajas y trazabilidad completa del proceso.
La soldadura exitosa de la carcasa del motor depende de algo más que el proceso de soldadura en sí , ya que requiere un diseño de juntas optimizado, ingeniería de accesorios y planificación de la producción.
Cada vehículo eléctrico tiene al menos un motor de accionamiento; muchos tienen dos (AWD) o incluso tres (rendimiento/lujo). Cada motor requiere una carcasa que proporcione montaje estructural, soporte de rodamientos, blindaje electromagnético y, cada vez más, refrigeración líquida integrada.
Factor |
Impacto en la carcasa del motor FSW |
|---|---|
Crecimiento de la producción de vehículos eléctricos |
Más de 17 millones de vehículos en 2026 → Más de 34 millones de motores que requerirán carcasas |
Mayor densidad de potencia |
Motores de más de 200 kW que generan más calor → refrigeración por agua obligatoria |
Tendencia de diseño integrado |
OEM que combinan camisa de agua + carcasa en una sola pieza → menos piezas pero más soldadura |
Presión de costos |
FSW elimina el alambre de relleno, el gas de protección y el mecanizado posterior a la soldadura → menor costo unitario frente a TIG |
Mandatos de calidad |
Requisitos de cero defectos del OEM → El control de proceso automatizado de FSW ofrece una consistencia que TIG no puede |
Generación 1 (2015-2020): camisa de agua separada atornillada a la carcasa del motor; no se requiere soldadura, pero el contacto térmico es deficiente, es pesada y tiene muchos sellos.
Generación 2 (2020-2024): Camisa de agua semisólida de fundición a presión soldada a una carcasa de fundición a alta presión (HPDC): se adoptó FSW para la soldadura circunferencial que une la camisa a la carcasa. Este es el diseño convencional actual.
Generación 3 (2025+): Megafundición totalmente integrada con canales de enfriamiento internos: FSW se utiliza para soldar la placa/cubierta de cierre sobre canales internos, similar a la soldadura de placa fría pero en una geometría de carcasa cilíndrica o contorneada.
El hilo conductor: cada generación de diseño aumenta el papel de la soldadura, y FSW es el proceso que la hace viable para la producción.
Las primeras carcasas de motores de vehículos eléctricos eran recintos pasivos. Los diseños modernos de plataformas de patineta integran la carcasa del motor directamente en la estructura del vehículo: funciona como un punto de montaje de la suspensión, un elemento de absorción de energía del impacto y un accesorio del tren motriz rígido a la torsión.
Esto significa que la carcasa debe mantener la estabilidad dimensional y la resistencia a la fatiga durante más de 15 años de vibración, ciclos térmicos y cargas de choque. Las uniones soldadas no deben convertirse en sitios de iniciación de grietas por fatiga.
Los motores de estator de horquilla y los motores de accionamiento de alto rendimiento (más de 300 kW) requieren refrigeración activa: una camisa de agua integrada en la carcasa del motor. Los conductos de refrigerante son:
Canales mecanizados en la pared de la carcasa (DiCu/refrigeración directa)
Canales integrados fundidos con cubierta soldada.
De cualquier manera, la carcasa del motor ahora también es un componente del sistema de refrigeración presurizado . La integridad de la fuga bajo una presión de refrigerante de 3 a 5 bar no es negociable. Una fuga de refrigerante dentro de la carcasa del motor es un evento de falla del motor.
Más del 95% de las carcasas de aluminio de los motores de vehículos eléctricos son de fundición a alta presión (HPDC): ADC12, A383 o aleaciones patentadas. Las piezas fundidas a presión tienen una porosidad inherente en las secciones gruesas y contaminación residual del agente desmoldante en las superficies. La soldadura MIG en carcasas de motores de fundición es notoriamente problemática: porosidad debido a la contaminación de la superficie, grietas en caliente en las transiciones gruesas a delgadas y ablandamiento del templado T6 en la zona afectada por el calor.
FSW, como proceso de estado sólido, consolida mecánicamente la junta y elimina tanto la herencia de porosidad como el riesgo de agrietamiento por punto de fusión.
OEM chinos (BYD, Geely, NIO, Xpeng): diseños Gen 2 y Gen 3 en producción en volumen con FSW
OEM europeos (BMW, Volkswagen, Stellantis): producción de carcasas de motor FSW para conjuntos de camisas de agua Gen 2
OEM de EE. UU. (GM Ultium, Rivian): FSW especificado para programas de carcasas de motores integradas de próxima generación
Proveedores de nivel 1 (BorgWarner, Valeo, Nidec, Jingjin Electric): líneas de producción de FSW operativas o en funcionamiento
La decisión de adoptar la soldadura por fricción-agitación ya no depende únicamente de la calidad de la soldadura. A medida que las plataformas de motores de vehículos eléctricos se vuelven más compactas, más potentes y más integradas, los fabricantes están poniendo mayor énfasis en la consistencia de la producción, la precisión dimensional, la automatización y la confiabilidad a largo plazo.
A diferencia de los procesos de soldadura por fusión convencionales, FSW permite a los fabricantes producir carcasas de motores con una distorsión térmica mínima y al mismo tiempo mantener la alineación del orificio del rodamiento, la redondez de la carcasa y la integridad de la camisa de refrigeración. Estas características son cada vez más importantes a medida que los motores de accionamiento modernos funcionan a velocidades de rotación más altas y densidades de potencia más altas, donde incluso pequeñas desviaciones dimensionales pueden afectar el rendimiento del NVH, el equilibrio del rotor y la vida útil de los rodamientos.
La eficiencia de la fabricación es otro factor importante. La producción de vehículos eléctricos en gran volumen requiere procesos estables y repetibles capaces de producir cientos de miles de componentes idénticos cada año. Debido a que FSW es un proceso de estado sólido controlado por CNC, reduce significativamente la dependencia del operador, minimiza la variación de la soldadura y admite el monitoreo de calidad automatizado y la trazabilidad total de la producción.
La creciente adopción de carcasas de motores de aluminio fundido a alta presión también ha acelerado la transición hacia FSW. Las aleaciones de aluminio fundido a presión son bien conocidas por los desafíos de soldadura que presentan durante la soldadura por fusión convencional, incluida la porosidad, el agrietamiento en caliente y el aporte excesivo de calor. Al evitar por completo la fusión del material, la soldadura por fricción y agitación proporciona una solución mucho más estable para unir estas estructuras fundidas livianas.
Para muchos fabricantes de vehículos eléctricos, la discusión ha pasado de si el FSW es técnicamente viable a cómo se puede integrar en las líneas de producción de carcasas de motores de próxima generación . A medida que las camisas de refrigeración integradas, las geometrías complejas de las carcasas y la fabricación automatizada continúan evolucionando, FSW se está convirtiendo cada vez más en el estándar de producción para conjuntos de carcasas de motores de aluminio de alto rendimiento.
Las carcasas de motores de vehículos eléctricos modernos deben combinar resistencia estructural, alineación precisa de los rodamientos, refrigeración líquida eficiente y confiabilidad de sellado a largo plazo dentro de una estructura de aluminio liviana. A medida que la densidad de potencia y los volúmenes de producción continúan aumentando, a los procesos de soldadura por fusión convencionales les resulta cada vez más difícil cumplir con estos requisitos de fabricación de manera consistente.
Las carcasas de los motores requieren tolerancias dimensionales extremadamente estrictas para mantener el equilibrio del rotor, la alineación de los rodamientos y el rendimiento general del tren motriz.
La soldadura TIG o MIG convencional introduce un calor significativo alrededor de toda la unión, lo que a menudo provoca distorsión del alojamiento, desalineación del orificio del rodamiento y pérdida de redondez. Muchos fabricantes deben realizar mecanizado adicional después de la soldadura para restaurar la precisión dimensional, lo que aumenta tanto el costo de producción como el tiempo del ciclo.
Debido a que la soldadura por fricción y agitación genera calor localizado sin fundir el material base, reduce significativamente la deformación térmica. La estrecha zona afectada por el calor ayuda a preservar la geometría de la carcasa y minimiza la necesidad de mecanizado posterior a la soldadura.
La mayoría de las carcasas de motores de vehículos eléctricos modernos se fabrican con aleaciones de aluminio fundido a alta presión (HPDC), como ADC12, AlSi9Mn y AlSi10Mg.
Estos materiales a menudo contienen gases atrapados y microporosidad inherente, lo que hace que la soldadura por fusión convencional sea propensa a la formación de orificios, grietas en caliente y una calidad de soldadura inconsistente. La contaminación de la superficie por agentes desmoldeantes aumenta aún más la dificultad de la soldadura.
Dado que FSW es un proceso de estado sólido, el material nunca alcanza su punto de fusión. En cambio, la herramienta giratoria deforma plásticamente y consolida la unión, produciendo soldaduras sólidas con una porosidad significativamente menor y una consistencia mejorada después de una preparación adecuada de la superficie.
En los proyectos de producción, los fabricantes suelen descubrir que los problemas de calidad de la soldadura se originan en la preparación de la superficie de la fundición a presión y no en el proceso de soldadura en sí. El mecanizado adecuado de la cara de la junta y la eliminación de los residuos de liberación del troquel son esenciales para lograr resultados de FSW estables y repetibles.
Muchas carcasas de motores utilizan aleaciones de aluminio endurecidas por precipitación, como 6061-T6, para lograr una alta resistencia estructural.
La soldadura por fusión expone una amplia zona a temperaturas elevadas, lo que a menudo envejece demasiado el material y reduce la resistencia mecánica alrededor de la soldadura. Esta zona debilitada y afectada por el calor puede convertirse en un punto de inicio de grietas por fatiga durante la operación a largo plazo del vehículo.
FSW produce una zona afectada por el calor mucho más estrecha y al mismo tiempo promueve la recristalización dinámica dentro de la región de soldadura. Como resultado, las características estructurales circundantes, como los soportes de los cojinetes y las protuberancias de montaje, conservan más de sus propiedades mecánicas originales.
Los motores de accionamiento modernos incorporan cada vez más camisas de refrigeración líquida integradas para mejorar la gestión térmica.
Estos conductos de refrigeración deben permanecer completamente sellados durante años de ciclos térmicos, vibraciones y presión interna del refrigerante. Incluso los defectos menores de soldadura pueden provocar fugas de refrigerante, una reducción de la eficiencia de enfriamiento o una falla total del motor.
Con herramientas y parámetros de proceso adecuadamente optimizados, FSW produce constantemente uniones densas y sin poros capaces de cumplir con los estrictos requisitos de las pruebas de fugas de helio y, al mismo tiempo, mantener la integridad de la camisa de enfriamiento.
A medida que la producción de vehículos eléctricos se expande a nivel mundial, se espera que los fabricantes produzcan decenas o incluso cientos de miles de carcasas de motor cada año manteniendo una calidad constante.
Los procesos de soldadura manual introducen variaciones entre los operadores, mayores tasas de retrabajo y mayores costos de calidad a medida que aumentan los volúmenes de producción.
Debido a que FSW es un proceso de fabricación altamente repetible controlado por CNC, cada soldadura sigue los mismos parámetros validados para la velocidad del husillo, la velocidad de desplazamiento, la fuerza axial y la trayectoria de la herramienta. Esto mejora significativamente la estabilidad del proceso, reduce las tasas de rechazo en el primer paso y respalda el monitoreo de calidad automatizado y la trazabilidad de la producción para la fabricación a gran escala.
Tipo A: Soldadura por solape circunferencial (chaqueta de agua a carcasa)
Carcasa de fundición a presión (HPDC) ╭──────────────────────╮ │ ○ orificio del rodamiento ○ │ │ ┌──────────────────┐ │ │ │ Camisa de agua │ │ ← Soldadura por solape FSW │ │ (fundido semisólido)│ │ la circunferencia │ └──────────────────┘ │ ╰──────────────────────╯ Línea de soldadura → ═══════ La camisa de agua (semisólida/aluminio reofundido) se ensambla sobre o dentro de la carcasa del HPDC y se suelda a lo largo de la línea de unión circunferencial. Esta es una junta traslapada donde la herramienta FSW penetra a través de un componente y dentro del otro.
Tipo B: Soldadura de placa de cubierta (carcasa de canal integrada)
╭──────────────────────╮ │ ╱ch╲╱ch╲╱ch╲╱ch╲ │ ← Canales de refrigeración internos │ ┌──────────────────┐ │ │ │ Cubierta placa │ │ ← Soldadura por solape FSW │ └──────────────────┘ │ (similar a placa fría) ╰──────────────────────╯ Se suelda una placa de cubierta plana o contorneada sobre canales internos mecanizados o fundidos, funcionalmente idéntica a la soldadura con placa fría, pero en una carcasa con características de montaje y orificios para cojinetes.
① Manejo de la piel moldeada Los primeros 0,3 a 0,5 mm de una superficie moldeada son la 'capa de piel', densa y relativamente libre de poros. Debajo de esto, el interior de la fundición contiene microporosidad distribuida. El FSW no debe volver a fundir la piel (evitando la explosión de la porosidad), sino que debe penetrar a través de ella para remover el material limpio. El proceso de estado sólido de FSW evita naturalmente este problema: el material nunca se funde.
② Control de la trayectoria de soldadura circunferencial En los soportes redondos, la trayectoria de soldadura es un círculo, algo sencillo para una máquina controlada por CNC con mesa giratoria. Para carcasas no circulares (ovaladas, en forma de D o contorneadas), máquina de 5 ejes o un sistema robótico FSW . se requiere una El sistema robótico FSW-R de ZHFSW maneja trayectorias de contornos complejas con compensación de trayectoria en tiempo real.
③ Superposición de inicio/parada de soldadura En soldaduras circunferenciales, la herramienta debe superponerse al punto de inicio entre 10 y 20 mm para garantizar un cierre completo de la junta. La zona de superposición requiere una cuidadosa rampa de parámetros (entrada y salida de herramientas) para evitar defectos de ojo de cerradura. Las máquinas ZHFSW utilizan ciclos de retracción programados con aceleración controlada por fuerza para garantizar transiciones de superposición limpias.
④ Gestión del aporte de calor Las carcasas del motor tienen diferentes espesores de pared : gruesas en las bridas de montaje y delgadas en el cilindro. La variación de la masa térmica a lo largo de la ruta de soldadura significa que el proceso FSW debe adaptar la entrada de calor en tiempo real. El modo de control de fuerza de ZHFSW compensa naturalmente: la máquina mantiene una fuerza axial constante independientemente de las condiciones térmicas locales.
Combinación de aleación |
Tipo de junta |
Espesor |
RPM |
Atravesar |
Fuerza |
|---|---|---|---|---|---|
AlSi10Mg (carcasa HPDC) + A356 (chaqueta semisólida) |
Circo. regazo |
3+3mm |
1.000–1.500 |
400–700 mm/min |
12-20 kN |
AlSi9Mn (HPDC) + 6061 (chaqueta extruida) |
Circo. regazo |
3+4mm |
800-1200 |
300–600 mm/min |
15-25 kN |
AlSi10Mg (HPDC) + 6061 (placa de cubierta) |
Vuelta lineal |
3+2mm |
1.200–1.800 |
500–900 mm/min |
8–15 kN |

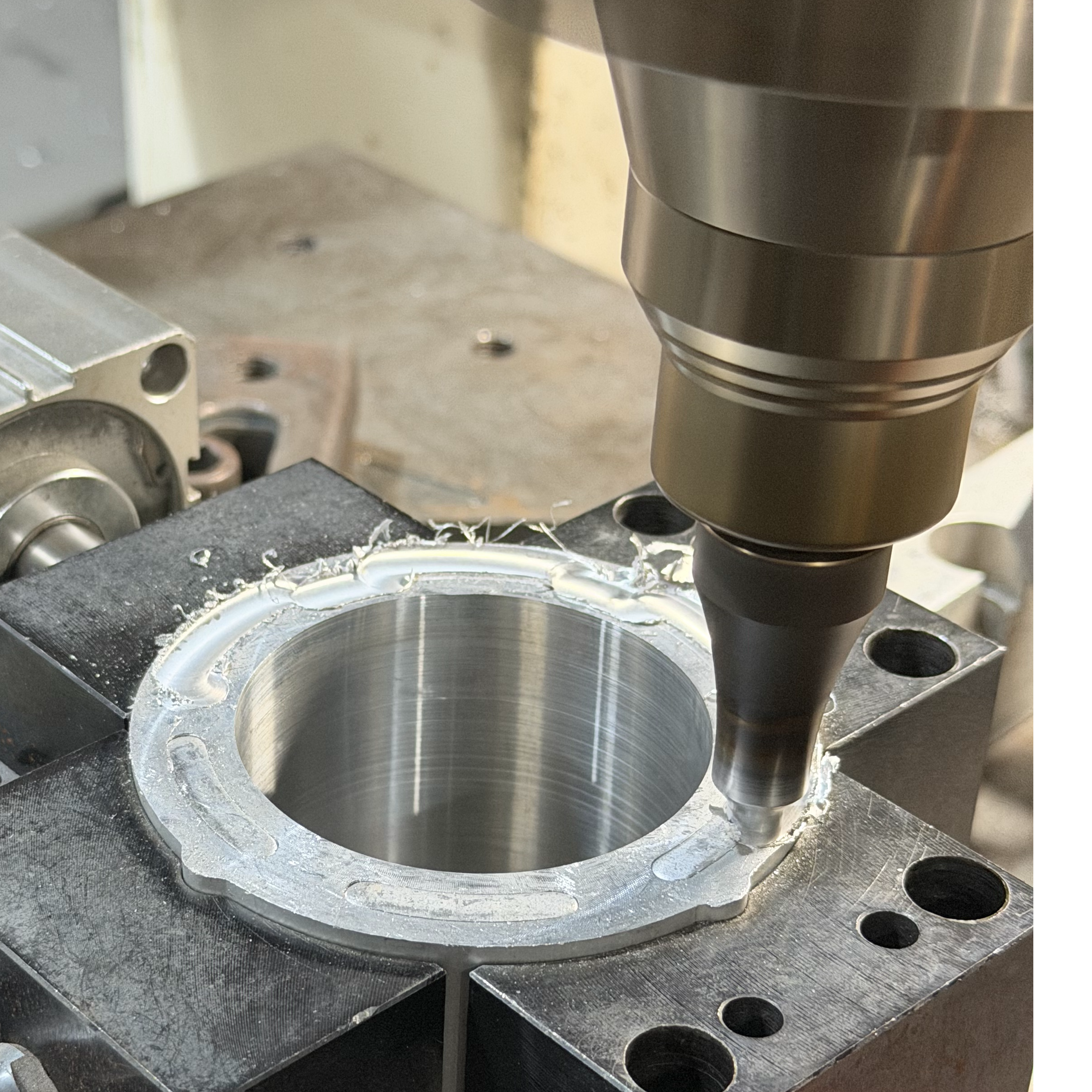

La junta FSW de la carcasa del motor más común es una soldadura a tope de circunferencia completa que une el cuerpo cilíndrico a una brida o tapa de extremo:
Cuerpo del motor (cilindro fundido a presión) ─── Junta a tope ─── Brida/tapa de extremo ↓ La herramienta FSW giratoria atraviesa alrededor de la circunferencia ↓ El pasador se sumerge a través de la interfaz de la junta ↓ El material se plastifica y fluye alrededor del pasador ↓ Sonido Unión metalúrgica: sin relleno, sin porosidad. Parámetros clave para la carcasa de motor cilíndrico FSW:
Parámetro |
Rango típico |
Notas |
|---|---|---|
Rotación de herramientas |
1200-2500 rpm |
Más alto para paredes más delgadas |
velocidad transversal |
400–1000 mm/min |
Afecta el aporte de calor |
fuerza de inmersión |
2–8 kN |
Controlado por servo |
Diámetro del hombro |
Diámetro del pasador × 3–4 |
Proporción estándar |
Profundidad del pasador |
Espesor de pared + 0,5 mm |
Debe penetrar completamente |
Para carcasas de motores con camisas de agua integradas, normalmente hay dos niveles de juntas FSW:
Soldadura perimetral exterior : cierra el cuerpo cilíndrico a la brida principal. Esta es la junta estructural principal.
Soldadura de canal interno : sella la cubierta de la camisa de enfriamiento. Suele ser una junta traslapada con el mismo enfoque de herramienta de pasador retráctil que se utiliza para enfriar las placas. Requiere un control preciso de la altura Z para evitar la deformación del canal.
La carcasa del motor FSW requiere una fijación concéntrica y rígida que:
Mantiene la carcasa cilíndrica perfectamente redonda durante la soldadura (el aluminio se desvía si no está apoyado)
Proporciona una barra de respaldo debajo de la soldadura para soportar la fuerza de inmersión de la herramienta.
Permite una carga/descarga rápida para los objetivos de tiempo del ciclo de producción.
Los ingenieros de ZHFSW trabajan con los equipos de herramientas de los clientes para diseñar accesorios específicos para la carcasa del motor, generalmente un diseño de anillo dividido que se abre para cargar y se cierra concéntricamente alrededor de la carcasa antes de soldar.
Parámetro |
Rango típico |
Influencia |
|---|---|---|
Rotación de herramientas |
800-1800 RPM |
Generación de calor |
Velocidad de viaje |
300–900 mm/min |
Productividad |
Fuerza axial |
8-25 kN |
Consolidación de soldadura |
Inclinación de herramientas |
1,5–3° |
Flujo de materiales |
Diámetro del hombro |
12-24 milímetros |
Acabado superficial |
La soldadura por fricción y agitación exitosa comienza mucho antes del proceso de soldadura en sí. Para las carcasas de motores eléctricos, el diseño del producto tiene una influencia directa en la calidad de la soldadura, la estabilidad dimensional, la alineación de los rodamientos y la confiabilidad de la producción a largo plazo. La evaluación de estos factores durante la etapa de diseño ayuda a reducir el riesgo de fabricación y al mismo tiempo mejora la coherencia del proceso.
Los orificios de los rodamientos se encuentran entre las características más críticas de la carcasa de un motor eléctrico. Debido a que la alineación de los rodamientos afecta directamente el equilibrio del rotor, la vibración y la vida útil, la zona de soldadura debe ubicarse lo suficientemente lejos de los asientos de los rodamientos mecanizados con precisión para minimizar la influencia térmica.
Como recomendación general, el orificio del rodamiento debe ubicarse al menos a 15 mm de la línea central de la soldadura siempre que sea posible. Esto ayuda a preservar la precisión del mecanizado y reduce la necesidad de corrección posterior a la soldadura.
A diferencia de los componentes planos de aluminio, las carcasas de los motores son estructuras cilíndricas que pueden deformarse si no se apoyan adecuadamente durante la soldadura.
Antes de seleccionar un proceso FSW, los fabricantes deben evaluar:
Diámetro de la carcasa y rigidez de la pared.
Tolerancia a la redondez
Método de sujeción
Soporte de fijación en toda la circunferencia
Un dispositivo concéntrico diseñado correctamente ayuda a mantener la geometría de la carcasa durante todo el ciclo de soldadura y mejora la repetibilidad durante la producción de gran volumen.
Las carcasas de los motores suelen contener resaltes de montaje, camisas de refrigeración, nervaduras de refuerzo y soportes de cojinetes, lo que da como resultado una variación significativa del espesor de la pared.
Las grandes transiciones de espesor pueden cambiar el flujo de calor local y la plastificación del material durante la soldadura. Siempre que sea posible, la ruta de soldadura debe diseñarse a través de áreas con un espesor de pared relativamente uniforme para mantener un flujo de material estable y una calidad de soldadura constante.
Muchas carcasas de motores de vehículos eléctricos modernos integran camisas de agua o canales de refrigeración internos directamente en la fundición.
Durante el diseño del producto, se debe mantener un espacio suficiente entre la ruta de soldadura y las estructuras de enfriamiento internas para evitar una deformación excesiva causada por la penetración de la herramienta o la fuerza de la soldadura.
Los ingenieros también deben considerar:
Espaciado de canales
Superposición de la placa de cubierta
Ubicación del paso de refrigerante
Ancho mínimo del terreno alrededor del camino de soldadura
Estos detalles de diseño influyen directamente en la estanqueidad y en el rendimiento de refrigeración a largo plazo.
La accesibilidad de la ruta de soldadura determina tanto la selección de la máquina como la eficiencia de la producción.
Las soldaduras circunferenciales simples generalmente son adecuadas para sistemas FSW de pórtico equipados con mesas giratorias, mientras que las geometrías de carcasa complejas con múltiples rutas de soldadura o contornos irregulares pueden requerir soluciones FSW robóticas.
Tener en cuenta la accesibilidad de los equipos durante el desarrollo de productos puede simplificar el diseño de accesorios, reducir la complejidad de la programación y mejorar la escalabilidad de fabricación futura.
Elemento de diseño |
Guía recomendada |
|---|---|
Distancia del orificio del rodamiento |
≥15 mm desde la línea central de soldadura |
Grosor de la pared |
Preferiblemente de 2,5 a 8 mm |
Ancho del terreno |
≥5 mm alrededor del camino de soldadura |
Accesibilidad de soldadura |
Preferiblemente acceso externo |
Redondez de la vivienda |
Mantener la concentricidad soportada por el accesorio |
Espacio libre del canal de refrigeración |
Evite colocar canales directamente debajo de la línea de soldadura. |
Antes de especificar una máquina, verifique estos atributos de diseño:
Característica de diseño |
Apto para FSW |
FSW-desafiante |
|---|---|---|
Acceso conjunto |
Ruta de soldadura externa, la herramienta puede llegar a la junta desde el exterior |
Ruta de soldadura interna que requiere la inserción de la herramienta en el orificio de la carcasa |
Ancho del terreno |
Tierra sólida ≥5 mm entre la línea de soldadura y las características internas |
<3 mm de tierra o línea de soldadura adyacente a la pared delgada del canal |
Grosor de la pared |
≥2,5 mm en ambos componentes en la articulación |
<2 mm en cualquiera de los componentes (requiere micro-FSW) |
Geometría de la ruta de soldadura |
Contorno circular o simple |
Trazado 3D complejo con radios estrechos (<50 mm) |
Material |
Fundición de aluminio + fundición/extrusión de aluminio. |
Aluminio + acero (es posible FSW de metales diferentes, pero requiere un proceso especializado) |
Pregunta |
Por qué es importante |
|---|---|
¿Qué aleación de aluminio se utiliza? |
Determina los parámetros de soldadura. |
¿La carcasa es fundida o mecanizada? |
Influye en la estabilidad del proceso |
¿Se requiere estanqueidad? |
Determina la inspección de calidad. |
¿Cuál es el volumen de producción anual? |
Influye en la selección de la máquina |
¿Está prevista la automatización? |
Determina la estrategia de fijación y control. |
① Tipo de máquina: pórtico versus robótica
Máquina de pórtico (serie FSW-BL): la mejor para producción de gran volumen con una sola carcasa. Mayor rigidez, tiempo de ciclo más rápido, programación más sencilla. Ideal para soldaduras circunferenciales en carcasas redondas o casi redondas con mesa giratoria.
Sistema robótico (FSW-R): ideal para producción de tipo carcasa múltiple con diferentes geometrías de trayectoria de soldadura. Más flexible, maneja caminos no circulares y contorneados. Una rigidez ligeramente menor limita la fuerza axial máxima.
② Mesa giratoria versus eje lineal
Mesa giratoria : la carcasa gira bajo un cabezal FSW estacionario: configuración más sencilla para soldaduras circunferenciales
Eje lineal : carcasa estacionaria, cabezal transversal FSW: mejor para soldaduras de placa de cubierta lineales
Combinado : Mesa giratoria + eje lineal para carcasas con requisitos de soldadura tanto circunferenciales como lineales.
③ Diseño de accesorios Los accesorios de la carcasa del motor deben:
Ubique la carcasa en relación con la ruta de soldadura dentro de ±0,1 mm.
Sostenga la carcasa contra la fuerza axial sin deformar las paredes delgadas.
Permitir carga/descarga rápida (objetivo: <60 segundos)
Admite protección del orificio del rodamiento (no sujete superficies de rodamiento mecanizadas)
Prueba |
Frecuencia |
Especificación |
|---|---|---|
Prueba de fuga de helio |
100% de la producción |
<1×10⁻⁷ mbar·L/s a 0,3 bar |
Medición del diámetro interior del rodamiento |
100% (post-soldadura) |
Concentricidad ≤0,02 mm, cilindricidad ≤0,05 mm |
Macro de sección transversal |
Primer artículo + 1/100 |
Sin huecos, grietas o consolidación incompleta |
prueba de tracción |
Primer artículo + 1/500 |
≥80% de UTS de metal base HPDC |
prueba de fatiga |
Primer artículo + anual |
Según la especificación OEM (normalmente 10⁶ ciclos con tensión de diseño) |
Ciclos de presión |
Primer artículo + anual |
50.000 ciclos -40°C a +130°C, cero fugas |
Un proyecto exitoso de FSW de carcasa de motor depende de mucho más que el proceso de soldadura en sí. Desde la calidad de la fundición hasta la prueba final de fugas, cada paso de fabricación contribuye a la precisión dimensional, el rendimiento del sellado y la confiabilidad a largo plazo de la carcasa del motor terminada.
El siguiente flujo de trabajo ilustra un proceso de producción típico para carcasas de motores de vehículos eléctricos de aluminio mediante soldadura por fricción y agitación.
Paso |
Etapa de fabricación |
Objetivos clave |
|---|---|---|
1 |
Revisión del diseño de viviendas |
Verifique la geometría de las juntas, la ubicación del orificio del rodamiento, la disposición de la camisa de enfriamiento, el espesor de la pared y la accesibilidad de la soldadura. |
2 |
Fundición a presión y mecanizado |
Produzca la carcasa de aluminio, los orificios de los cojinetes de la máquina, las superficies de sellado y las áreas de preparación de soldadura según las tolerancias requeridas. |
3 |
Preparación de la superficie |
Elimine los residuos del desmolde, la oxidación y los contaminantes de la zona de soldadura para garantizar un flujo de material estable. |
4 |
Posicionamiento de accesorios |
Asegure la carcasa utilizando accesorios concéntricos o mesas giratorias para mantener la redondez y la estabilidad dimensional durante la soldadura. |
5 |
Soldadura por fricción y agitación |
Realice soldaduras circunferenciales o lineales utilizando la velocidad del husillo, la velocidad de desplazamiento, la fuerza axial y la geometría de la herramienta optimizadas. |
6 |
Monitoreo en proceso |
Registre los parámetros de soldadura, la carga del husillo, la fuerza axial y los datos del proceso para lograr una trazabilidad de la calidad. |
7 |
Inspección dimensional y de fugas |
Realice pruebas de fugas de helio, inspección del orificio de los rodamientos, verificación de redondez y medición dimensional. |
8 |
Validación final y montaje |
Complete la documentación de calidad, verifique las especificaciones OEM y libere la carcasa para el ensamblaje del motor. |
Aunque las líneas de producción individuales pueden variar según el diseño del motor y el volumen de producción, la mayoría de los fabricantes de vehículos eléctricos siguen un flujo de trabajo similar para garantizar una calidad de soldadura constante, una alineación estable de los rodamientos y un rendimiento confiable del sistema de enfriamiento durante toda la producción en masa.
Etapa de fabricación |
Control de calidad primario |
|---|---|
Fundición |
Inspección de porosidad |
Mecanizado |
Precisión del diámetro interior del rodamiento |
Preparación de la superficie |
Verificación de limpieza |
FSW |
Monitoreo de parámetros de soldadura |
Prueba de fugas |
Prueba de fuga de helio |
Inspección final |
Redondez, concentricidad, verificación dimensional. |
Seleccionar el sistema de soldadura por fricción-agitación adecuado es tan importante como elegir el proceso de soldadura adecuado. Las carcasas de motores EV requieren un control preciso de la fuerza axial, soporte estable del accesorio, posicionamiento preciso de la ruta de soldadura y monitoreo confiable del proceso para garantizar la precisión dimensional y la consistencia de la producción a largo plazo.
Los diferentes diseños de carcasas de motores también requieren diferentes configuraciones de la máquina según el diámetro de la carcasa, la geometría de las juntas, el volumen de producción y los requisitos de automatización.
Modelo |
Configuración |
Más adecuado para |
|---|---|---|
FSW-BL2520 + Mesa giratoria |
Sistema de pórtico de alta rigidez |
Producción a gran escala de carcasas de motor redondas con soldadura circunferencial |
FSW-A10 + Mesa giratoria |
Sistema de pórtico compacto |
Carcasas de motores pequeñas y medianas con requisitos de producción estables |
Sistema robótico FSW-R |
FSW robótico de seis ejes |
Carcasas no circulares, rutas de soldadura complejas y producción de modelos mixtos |
Las carcasas de motores de aluminio fundido a alta presión presentan desafíos de soldadura únicos porque el contenido de silicio, la porosidad de la fundición y las condiciones de la superficie varían significativamente entre las aleaciones. Por lo tanto, los sistemas FSW de grado de producción deben admitir parámetros de soldadura validados para materiales de fundición a presión de uso común, como ADC12, AlSi9Mn, AlSi10Mg y A356.
A través de una extensa validación de aplicaciones, Zhihui Welding ha desarrollado parámetros de proceso optimizados para estas aleaciones de carcasas de motores ampliamente utilizadas, ayudando a los fabricantes a mejorar la consistencia de la soldadura y al mismo tiempo reducir los defectos relacionados con la porosidad.
La mayoría de las carcasas de motores de vehículos eléctricos requieren soldaduras de circunferencia completa que unen el cuerpo de la carcasa a las camisas de refrigeración, las tapas de los extremos o las bridas estructurales.
Para mantener una calidad de soldadura constante alrededor de una junta de 360 grados, el equipo de producción debe proporcionar:
Posicionamiento giratorio de alta precisión
Fuerza axial estable a lo largo de toda la trayectoria de soldadura
Control suave de superposición de inicio y parada
Sincronización automática entre el movimiento del husillo y el movimiento giratorio.
Zhihui Welding integra mesas giratorias de precisión con sistemas de pórtico FSW para lograr una soldadura circunferencial estable y al mismo tiempo mantener una excelente consistencia dimensional.
La geometría de la carcasa del motor puede deformarse fácilmente si las fuerzas de sujeción son desiguales o no están suficientemente soportadas.
Las luminarias bien diseñadas deberían:
Mantener la redondez de la carcasa durante la soldadura.
Proteja los orificios de los rodamientos mecanizados con precisión
Soporta piezas fundidas de paredes delgadas contra fuerzas de soldadura.
Reducir la variación de configuración entre lotes de producción
Habilite la carga y descarga rápida para la producción automatizada
En lugar de depender de accesorios estándar, Zhihui Welding desarrolla herramientas para aplicaciones específicas basadas en la geometría de la carcasa, los requisitos de producción y los objetivos de automatización de cada cliente.
Aunque muchas carcasas de motores son circulares, los diseños modernos de vehículos eléctricos incluyen cada vez más contornos irregulares, estructuras de refrigeración integradas y múltiples rutas de soldadura.
Por lo tanto, los sistemas de producción deberían apoyar:
Programación de trayectorias de soldadura basada en CAD
Ajuste automático de velocidad en tramos curvos
Control de fuerza de circuito cerrado
Interpolación multieje para geometrías complejas
Estas capacidades ayudan a mantener un flujo de material estable y una calidad de soldadura consistente independientemente de la forma de la carcasa.
La fabricación de automóviles requiere una documentación de proceso completa para garantizar la calidad y el cumplimiento de los OEM.
Un sistema moderno de producción de FSW debería registrar:
Velocidad del husillo
Velocidad de desplazamiento
fuerza axial
Temperatura de soldadura (cuando corresponda)
tiempo del ciclo de soldadura
Resultados de inspección de pasa/falla
Número de serie de la pieza e historial de producción.
Zhihui Welding admite el registro completo de datos de producción y la integración MES a través de protocolos de comunicación industriales estándar, lo que permite una trazabilidad completa del proceso durante todo el ciclo de vida de fabricación.
El rendimiento de producción real varía según el diseño de la carcasa del motor, la selección de la aleación, la configuración de los accesorios y las condiciones de producción. En condiciones de fabricación validadas, los resultados de producción típicos incluyen:
Indicador de desempeño |
Resultado típico |
|---|---|
Tasa de aprobación de la prueba de fugas de helio |
>99,2% |
Distorsión del orificio del rodamiento |
<0,015 mm |
Tiempo del ciclo de soldadura circunferencial |
Aproximadamente 3,5 min (carcasa de Ø280 mm) |
Eficiencia de tracción conjunta |
82–88% de la resistencia del material base |
Rendimiento del ciclo de presión |
Más de 50.000 ciclos sin fugas |
Vida útil típica de la herramienta |
800–1200 m en aleaciones de aluminio fundido a presión |
Estos valores sirven como referencias generales de producción. El rendimiento real depende de la geometría de la carcasa, la aleación de aluminio, la configuración de las juntas, el diseño de los accesorios y la optimización del proceso.
Seleccionar un sistema FSW es sólo una parte de un proyecto exitoso de alojamiento para motores. El rendimiento de la producción a largo plazo depende de la integración del diseño del producto, la ingeniería de accesorios, el desarrollo del proceso de soldadura, la automatización y la validación de la calidad.
Zhihui Welding trabaja en estrecha colaboración con los fabricantes de motores para vehículos eléctricos durante todo el proceso de desarrollo, brindando soporte de ingeniería desde estudios de viabilidad y validación de procesos hasta el diseño de accesorios, integración de equipos y optimización de la producción.
✔ Evaluación de viabilidad conjunta
✔ Optimización de la ruta de soldadura
✔ Soporte para el diseño de accesorios
✔ Muestras de soldadura y validación de procesos
✔ Integración de la línea de producción
✔ Capacitación del operador
✔ Optimización de procesos para la producción en masa
Las diferentes tecnologías de soldadura ofrecen diferentes ventajas según el diseño de la carcasa del motor, el volumen de producción, el tipo de material y los requisitos de calidad. La siguiente comparación proporciona una guía general para seleccionar el proceso de incorporación más adecuado.
Criterios de evaluación |
Soldadura por fricción y agitación (FSW) |
Soldadura TIG |
Soldadura láser |
|---|---|---|---|
Compatibilidad con aluminio fundido a presión |
Excelente |
Justo |
Bien |
Porosidad de soldadura |
Muy bajo |
Alto riesgo |
Moderado |
Distorsión térmica |
Muy bajo |
Alto |
Bajo |
Precisión del orificio del rodamiento |
Excelente |
A menudo requiere remecanizado |
Bien |
Zona afectada por el calor |
Angosto |
Ancho |
Angosto |
Fuerza conjunta |
Excelente |
Bien |
Bien |
Rendimiento hermético |
Excelente |
Moderado |
Bien |
Automatización de la producción |
Excelente |
Moderado |
Excelente |
Repetibilidad del proceso |
Excelente |
Dependiente del operador |
Excelente |
Inversión inicial en equipamiento |
Medio |
Bajo |
Alto |
Mejor aplicación |
Carcasas de motores para vehículos eléctricos de gran volumen |
Fabricación y reparación de bajo volumen. |
Componentes de precisión de chapa fina |
Consejo de selección: Para la producción de carcasas de motores para vehículos eléctricos de gran volumen que requieren una excelente estabilidad dimensional, un rendimiento hermético y una fabricación automatizada, la soldadura por fricción y agitación suele ser la solución preferida. La soldadura TIG sigue siendo adecuada para trabajos de prototipos y aplicaciones de reparación, mientras que la soldadura láser a menudo se selecciona para ensamblajes de precisión de paredes delgadas donde el aporte mínimo de calor es fundamental.
A medida que los sistemas de propulsión eléctrica continúan evolucionando hacia una mayor densidad de potencia, refrigeración integrada y estructuras de aluminio livianas, la fabricación de carcasas de motores exige una precisión mucho mayor que la que la soldadura por fusión tradicional puede ofrecer de manera consistente.
La soldadura por fricción-agitación aborda estos desafíos mediante la unión de estado sólido, lo que proporciona una excelente estabilidad dimensional, baja distorsión, un rendimiento hermético superior y una calidad de producción altamente repetible. Estas ventajas hacen que FSW sea especialmente adecuado para carcasas de motores de aluminio fundido a presión con camisas de refrigeración integradas y fabricación automatizada de gran volumen.
Para los fabricantes que desarrollan sistemas de propulsión para vehículos eléctricos de próxima generación, seleccionar la tecnología de soldadura adecuada durante la etapa inicial de diseño puede reducir el riesgo de producción, mejorar la confiabilidad del producto y respaldar la escalabilidad de la producción futura.
Su requisito |
Solución recomendada |
|---|---|
Carcasa del motor HPDC de fundición a presión |
✅ FSW |
La precisión del diámetro interior del rodamiento es fundamental |
✅ FSW |
Producción anual >50.000 unidades |
✅ FSW |
Soldadura de prototipo o reparación. |
✅ TIG |
Piezas finas de aluminio de precisión. |
✅ Láser |
Rutas de soldadura complejas y no circulares |
✅ FSW robótico |
Se prefiere la soldadura por fricción-agitación porque produce uniones de alta resistencia y baja distorsión sin fundir el material base. En comparación con la soldadura por fusión convencional, FSW preserva mejor la redondez de la carcasa, la alineación del orificio del rodamiento y la precisión dimensional, lo que la hace particularmente adecuada para carcasas de motores de aluminio liviano utilizadas en vehículos eléctricos.
Sí. FSW funciona excepcionalmente bien en muchas aleaciones de aluminio fundido a alta presión, incluidos ADC12 y materiales basados en AlSi. Dado que el proceso no funde el material, reduce significativamente los defectos comunes de la soldadura por fusión, como la porosidad, el agrietamiento en caliente y las perforaciones relacionadas con el gas. La preparación adecuada de la superficie sigue siendo esencial para una calidad de soldadura constante.
Una de las principales ventajas del FSW es su bajo aporte de calor. Debido a que sólo se plastifica el material que rodea inmediatamente la herramienta giratoria, la distorsión térmica es significativamente menor que con la soldadura TIG o MIG. Esto ayuda a mantener la alineación del orificio del rodamiento y, a menudo, reduce o elimina la necesidad de mecanizado correctivo posterior a la soldadura.
Sí. Cuando se combina con el diseño de juntas, las herramientas y los parámetros de proceso adecuados, FSW puede producir consistentemente camisas de enfriamiento completamente selladas capaces de cumplir con los exigentes requisitos de prueba de fugas de helio para sistemas de propulsión de vehículos eléctricos y carcasas de motores enfriados por líquido.
Los materiales típicos incluyen 6061-T6, 6082, 6005A, AlSi10Mg, ADC12 y otras aleaciones de aluminio forjado o fundido. Los parámetros de soldadura más adecuados dependen de la composición de la aleación, el espesor de la pared y el diseño específico de la carcasa.
En comparación con la soldadura TIG, la FSW generalmente proporciona una menor distorsión, una mejor estabilidad dimensional, una porosidad reducida, una mayor consistencia del proceso y una mayor idoneidad para la producción en masa automatizada. La soldadura TIG sigue siendo apropiada para la fabricación de prototipos, trabajos de reparación o aplicaciones de bajo volumen donde la velocidad de producción es menos crítica.
La mayoría de los fabricantes verifican la calidad de la soldadura mediante inspección dimensional, medición del diámetro interior del rodamiento, inspección de redondez, examen visual, pruebas no destructivas cuando sea necesario y pruebas de fuga de helio para carcasas enfriadas por líquido. Las líneas de producción también registran parámetros de soldadura como la velocidad del husillo, la velocidad de desplazamiento y la fuerza axial para garantizar la trazabilidad del proceso.
Sí. Los sistemas FSW modernos se pueden configurar para fabricar múltiples tamaños de carcasa cambiando accesorios, herramientas y programas de soldadura. Los sistemas de fijación flexibles y los controles CNC programables permiten a los fabricantes cambiar de manera eficiente entre diferentes modelos de productos manteniendo una calidad de soldadura constante.
Los fabricantes generalmente consideran cambiar a FSW cuando los volúmenes de producción aumentan, las tolerancias dimensionales se vuelven más estrictas o la soldadura convencional produce distorsión, porosidad o retrabajo excesivos. La inversión resulta particularmente atractiva para líneas de producción automatizadas que requieren calidad estable y procesos de fabricación repetibles.
La solución óptima depende de varios factores, incluidas las dimensiones de la carcasa, la aleación de aluminio, el espesor de la pared, la configuración de las juntas, el diseño de la camisa de refrigeración, el volumen de producción anual, los requisitos de automatización y los estándares de calidad. La evaluación de estos factores en las primeras etapas del desarrollo del producto ayuda a determinar la configuración adecuada de la máquina, las herramientas, el diseño de accesorios y la estrategia de producción.
