ईवी मोटर हाउसिंग के लिए घर्षण हलचल वेल्डिंग का उपयोग क्यों किया जाता है?
आधुनिक ईवी ड्राइव मोटर 5-20 किलोवाट अपशिष्ट ताप उत्पन्न करते हैं। चरम भार पर वाटर-कूल्ड मोटर हाउसिंग - जिसमें एक एकीकृत या बोल्ट कूलिंग जैकेट के साथ डाई-कास्ट एल्यूमीनियम शेल शामिल है - को भली भांति बंद करके सील किए गए जोड़ों की आवश्यकता होती है जो वाहन के पूरे सेवा जीवन के लिए थर्मल साइक्लिंग, कंपन और शीतलक दबाव से बचे रहते हैं। एफएसडब्ल्यू पसंदीदा वेल्डिंग विधि है क्योंकि:
डाई-कास्ट एल्यूमीनियम पर लीक-टाइट जोड़ - कोई सरंध्रता नहीं, कोई गर्म क्रैकिंग नहीं (डाई-कास्ट एल्यूमीनियम को फ्यूजन वेल्ड करना बेहद मुश्किल है)
पतली-दीवार डाई-कास्टिंग (2.5-4 मिमी) पर न्यूनतम विरूपण - बोर संरेखण और आवास गोलाई को बनाए रखता है
किसी भराव तार की आवश्यकता नहीं - डाई-कास्ट मिश्र धातु (AlSi9Mn, AlSi10Mg, ADC12) में उच्च सिलिकॉन सामग्री होती है जो फ़्यूज़न वेल्डिंग में भराव चयन को समस्याग्रस्त बनाती है
स्वचालित और दोहराने योग्य - सीपीके> 1.67 उत्पादन मात्रा पर प्राप्त करने योग्य, ऑपरेटर-निर्भर गुणवत्ता भिन्नता को समाप्त करता है
वैश्विक मोटर हाउसिंग कास्टिंग बाजार 2025 में 28.7 बिलियन अमेरिकी डॉलर से बढ़कर 2035 तक 51.3 बिलियन अमेरिकी डॉलर (6.7% सीएजीआर) होने का अनुमान है, जिसमें ईवी मोटर हाउसिंग सबसे तेजी से बढ़ने वाला खंड है। एफएसडब्ल्यू तेजी से चीनी, यूरोपीय और अमेरिकी ईवी प्लेटफार्मों पर वाटर-कूल्ड मोटर हाउसिंग असेंबलियों के लिए मानक जुड़ने का तरीका बन रहा है।
मोटर हाउसिंग अनुप्रयोगों के लिए एफएसडब्ल्यू क्या प्रदान करता है:
मांग |
एफएसडब्ल्यू प्रदर्शन |
|---|---|
संयुक्त प्रकार |
बेलनाकार शरीर पर परिधीय बट/गोद जोड़ |
विशिष्ट मिश्र धातुएँ |
एडीसी12, ए383, 6061-टी6 डाई कास्ट |
दीवार की मोटाई सीमा |
2-8 मिमी (डाई-कास्ट अनुभाग) |
आयामी सहनशीलता (गोलाई) |
±0.15 मिमी - कोई पोस्ट-वेल्ड मशीनिंग की आवश्यकता नहीं है |
लीक अखंडता |
शून्य सरंध्रता, भली भांति सील प्राप्त करने योग्य |
वेल्ड के बाद की विकृति |
<0.3 मिमी अक्षीय रनआउट (बनाम 2-5 मिमी एमआईजी) |
समय चक्र |
व्यास के आधार पर प्रति जोड़ 8-20 मिनट |
गर्मी प्रभावित क्षेत्र |
4-10 मिमी - जोड़ के पास टी6 तापमान को सुरक्षित रखता है |
मोटर हाउसिंग एफएसडब्ल्यू पिछले 5 वर्षों में प्रायोगिक से उत्पादन-मानक की ओर बढ़ गया है क्योंकि ईवी ड्राइव मोटर आउटपुट 80 किलोवाट से बढ़कर 300+ किलोवाट हो गया है - और बाड़े पर थर्मल और संरचनात्मक मांग आनुपातिक रूप से बढ़ी है।
एफएसडब्ल्यू पसंदीदा जुड़ने की प्रक्रिया बन गई है । कम विरूपण और विश्वसनीय रिसाव-तंग प्रदर्शन की आवश्यकता वाले उच्च परिशुद्धता एल्यूमीनियम ईवी मोटर हाउसिंग के लिए
सॉलिड-स्टेट वेल्डिंग थर्मल विरूपण को कम करती है , बीयरिंग बोर संरेखण, आवास गोलाई और आयामी सटीकता को बनाए रखने में मदद करती है।
एफएसडब्ल्यू डाई-कास्ट एल्यूमीनियम मिश्र धातुओं पर असाधारण रूप से अच्छा प्रदर्शन करता है , सरंध्रता, गर्म क्रैकिंग और अन्य सामान्य संलयन वेल्डिंग दोषों को कम करता है।
स्वचालित एफएसडब्ल्यू सिस्टम उत्पादन स्थिरता में सुधार करते हैं , कम अस्वीकार दरों और पूर्ण प्रक्रिया ट्रेसेबिलिटी के साथ उच्च मात्रा के विनिर्माण का समर्थन करते हैं।
सफल मोटर हाउसिंग वेल्डिंग वेल्डिंग प्रक्रिया से कहीं अधिक पर निर्भर करती है , जिसके लिए अनुकूलित संयुक्त डिजाइन, फिक्स्चर इंजीनियरिंग और उत्पादन योजना की आवश्यकता होती है।
प्रत्येक ईवी में कम से कम एक ड्राइव मोटर होती है; कई के पास दो (AWD) या यहां तक कि तीन (प्रदर्शन/लक्जरी) हैं। प्रत्येक मोटर को एक आवास की आवश्यकता होती है जो संरचनात्मक माउंटिंग, असर समर्थन, विद्युत चुम्बकीय परिरक्षण, और - तेजी से - एकीकृत तरल शीतलन प्रदान करता है।
कारक |
मोटर हाउसिंग एफएसडब्ल्यू पर प्रभाव |
|---|---|
ईवी उत्पादन में वृद्धि |
2026 में 17एम+ वाहन → 34एम+ मोटरों के लिए आवास की आवश्यकता है |
उच्च शक्ति घनत्व |
200kW+ की मोटरें अधिक गर्मी पैदा करती हैं → वॉटर कूलिंग अनिवार्य |
एकीकृत डिजाइन प्रवृत्ति |
ओईएम वॉटर जैकेट + हाउसिंग को सिंगल कास्टिंग में जोड़ते हैं → कम हिस्से लेकिन अधिक वेल्डिंग |
लागत का दबाव |
एफएसडब्ल्यू भराव तार, परिरक्षण गैस और पोस्ट-वेल्ड मशीनिंग को समाप्त करता है → कम इकाई लागत बनाम टीआईजी |
गुणवत्ता आदेश |
OEM शून्य-दोष आवश्यकताएँ → FSW का स्वचालित प्रक्रिया नियंत्रण स्थिरता प्रदान करता है TIG नहीं कर सकता |
जनरेशन 1 (2015-2020): मोटर हाउसिंग पर अलग वॉटर जैकेट लगाया गया - कोई वेल्डिंग की आवश्यकता नहीं है, लेकिन खराब थर्मल संपर्क, भारी और कई सील।
जेनरेशन 2 (2020-2024): हाई-प्रेशर डाई-कास्ट (एचपीडीसी) शेल से वेल्डेड सेमी-सॉलिड डाई-कास्ट वॉटर जैकेट - जैकेट को शेल से जोड़ने वाले परिधीय वेल्ड के लिए एफएसडब्ल्यू को अपनाया गया। यह वर्तमान मुख्यधारा डिज़ाइन है.
पीढ़ी 3 (2025+): आंतरिक शीतलन चैनलों के साथ पूरी तरह से एकीकृत मेगा-कास्टिंग - एफएसडब्ल्यू का उपयोग आंतरिक चैनलों पर क्लोजिंग प्लेट/कवर को वेल्ड करने के लिए किया जाता है, कोल्ड प्लेट वेल्डिंग के समान लेकिन एक बेलनाकार या समोच्च आवास ज्यामिति पर।
सामान्य सूत्र: प्रत्येक डिज़ाइन पीढ़ी वेल्डिंग की भूमिका बढ़ाती है - और एफएसडब्ल्यू वह प्रक्रिया है जो इसे उत्पादन-व्यवहार्य बनाती है।
प्रारंभिक ईवी मोटर हाउसिंग निष्क्रिय बाड़े थे। आधुनिक स्केटबोर्ड प्लेटफ़ॉर्म डिज़ाइन मोटर हाउसिंग को सीधे वाहन संरचना में एकीकृत करते हैं - यह एक सस्पेंशन माउंटिंग पॉइंट, एक क्रैश ऊर्जा अवशोषण तत्व और एक टॉर्शनली कठोर पावरट्रेन अटैचमेंट के रूप में कार्य करता है।
इसका मतलब है कि आवास को आयामी स्थिरता और थकान शक्ति बनाए रखनी चाहिए। 15+ वर्षों के कंपन, थर्मल साइक्लिंग और क्रैश लोड के दौरान वेल्ड जोड़ों को थकान दरार आरंभ स्थल नहीं बनना चाहिए।
हेयरपिन स्टेटर मोटर्स और उच्च-प्रदर्शन ड्राइव मोटर्स (300+ किलोवाट) को सक्रिय शीतलन की आवश्यकता होती है - मोटर आवास में एक वॉटर जैकेट एकीकृत होता है। शीतलक मार्ग या तो हैं:
मशीनीकृत चैनल (DiCu/डायरेक्ट कूलिंग) आवास की दीवार में
डाई-कास्ट एकीकृत चैनल वेल्डेड कवर के साथ
किसी भी तरह से, मोटर हाउसिंग अब एक दबावयुक्त शीतलन प्रणाली घटक भी है । 3-5 बार शीतलक दबाव के तहत रिसाव अखंडता पर समझौता नहीं किया जा सकता है। मोटर हाउसिंग के अंदर शीतलक रिसाव एक मोटर विफलता घटना है।
95% से अधिक एल्यूमीनियम ईवी मोटर हाउसिंग उच्च दबाव वाले डाई-कास्ट (एचपीडीसी) - एडीसी12, ए383, या मालिकाना मिश्र धातु हैं। डाई-कास्टिंग में मोटे वर्गों में अंतर्निहित सरंध्रता होती है और सतहों पर अवशिष्ट डाई-रिलीज़ एजेंट संदूषण होता है। डाई-कास्ट मोटर हाउसिंग पर एमआईजी वेल्डिंग बेहद समस्याग्रस्त है: सतह संदूषण से सरंध्रता, मोटे से पतले संक्रमण में गर्म क्रैकिंग, और टी 6 टेम्परेचर का गर्मी-प्रभावित क्षेत्र नरम होना।
एफएसडब्ल्यू, एक ठोस-अवस्था प्रक्रिया के रूप में, यांत्रिक रूप से जोड़ को मजबूत करता है और सरंध्रता वंशानुक्रम और पिघलने-बिंदु क्रैकिंग जोखिम दोनों को समाप्त करता है।
चीनी OEM (BYD, Geely, NIO, Xpeng): FSW के साथ बड़े पैमाने पर उत्पादन में Gen 2 और Gen 3 डिज़ाइन
यूरोपीय ओईएम (बीएमडब्ल्यू, वोक्सवैगन, स्टेलेंटिस): जनरल 2 वॉटर जैकेट असेंबली के लिए एफएसडब्ल्यू मोटर हाउसिंग उत्पादन
यूएस ओईएम (जीएम अल्टियम, रिवियन): एफएसडब्ल्यू अगली पीढ़ी के एकीकृत मोटर हाउसिंग कार्यक्रमों के लिए निर्दिष्ट है
टियर 1 आपूर्तिकर्ता (बोर्गवार्नर, वैलेओ, निडेक, जिंगजिन इलेक्ट्रिक): एफएसडब्ल्यू उत्पादन लाइनें परिचालन या कमीशनिंग
घर्षण हलचल वेल्डिंग को अपनाने का निर्णय अब केवल वेल्ड गुणवत्ता से प्रेरित नहीं है। जैसे-जैसे ईवी मोटर प्लेटफ़ॉर्म अधिक कॉम्पैक्ट, अधिक शक्तिशाली और अधिक एकीकृत होते जा रहे हैं, निर्माता उत्पादन स्थिरता, आयामी सटीकता, स्वचालन और दीर्घकालिक विश्वसनीयता पर अधिक जोर दे रहे हैं।
पारंपरिक फ्यूजन वेल्डिंग प्रक्रियाओं के विपरीत, एफएसडब्ल्यू निर्माताओं को बेयरिंग बोर संरेखण, हाउसिंग गोलाई और कूलिंग जैकेट अखंडता को बनाए रखते हुए न्यूनतम थर्मल विरूपण के साथ मोटर हाउसिंग का उत्पादन करने में सक्षम बनाता है। ये विशेषताएं तेजी से महत्वपूर्ण होती जा रही हैं क्योंकि आधुनिक ड्राइव मोटर्स उच्च घूर्णी गति और उच्च शक्ति घनत्व पर काम करते हैं, जहां छोटे आयामी विचलन भी एनवीएच प्रदर्शन, रोटर संतुलन और असर जीवन को प्रभावित कर सकते हैं।
विनिर्माण दक्षता एक अन्य प्रमुख चालक है। उच्च मात्रा में ईवी उत्पादन के लिए स्थिर, दोहराने योग्य प्रक्रियाओं की आवश्यकता होती है जो हर साल सैकड़ों हजारों समान घटकों का उत्पादन करने में सक्षम होती हैं। क्योंकि एफएसडब्ल्यू एक सीएनसी-नियंत्रित सॉलिड-स्टेट प्रक्रिया है, यह ऑपरेटर निर्भरता को काफी कम कर देता है, वेल्ड भिन्नता को कम करता है, और स्वचालित गुणवत्ता निगरानी और पूर्ण उत्पादन ट्रैसेबिलिटी का समर्थन करता है।
हाई-प्रेशर डाई-कास्ट एल्युमीनियम मोटर हाउसिंग की बढ़ती स्वीकार्यता ने भी एफएसडब्ल्यू की ओर संक्रमण को तेज कर दिया है। डाई-कास्ट एल्युमीनियम मिश्रधातु पारंपरिक फ्यूजन वेल्डिंग के दौरान पेश आने वाली वेल्डिंग चुनौतियों के लिए जाने जाते हैं, जिनमें सरंध्रता, गर्म क्रैकिंग और अत्यधिक गर्मी इनपुट शामिल हैं। सामग्री को पूरी तरह से पिघलने से बचाकर, घर्षण हलचल वेल्डिंग इन हल्के कास्ट संरचनाओं को जोड़ने के लिए कहीं अधिक स्थिर समाधान प्रदान करता है।
कई ईवी निर्माताओं के लिए, चर्चा इस बात से स्थानांतरित हो गई है कि क्या एफएसडब्ल्यू तकनीकी रूप से संभव है कि इसे अगली पीढ़ी की मोटर हाउसिंग उत्पादन लाइनों में कैसे एकीकृत किया जा सकता है । जैसे-जैसे एकीकृत कूलिंग जैकेट, जटिल हाउसिंग ज्योमेट्री और स्वचालित विनिर्माण का विकास जारी है, एफएसडब्ल्यू तेजी से उच्च-प्रदर्शन एल्यूमीनियम मोटर हाउसिंग असेंबलियों के लिए उत्पादन मानक बन रहा है।
आधुनिक ईवी मोटर हाउसिंग में हल्के एल्यूमीनियम संरचना के भीतर संरचनात्मक ताकत, सटीक असर संरेखण, कुशल तरल शीतलन और दीर्घकालिक सीलिंग विश्वसनीयता का संयोजन होना चाहिए। जैसे-जैसे बिजली घनत्व और उत्पादन मात्रा में वृद्धि जारी है, पारंपरिक फ़्यूज़न वेल्डिंग प्रक्रियाओं के लिए इन विनिर्माण आवश्यकताओं को लगातार पूरा करना कठिन होता जा रहा है।
रोटर संतुलन, बेयरिंग संरेखण और समग्र ड्राइवट्रेन प्रदर्शन को बनाए रखने के लिए मोटर हाउसिंग को बेहद सख्त आयामी सहनशीलता की आवश्यकता होती है।
पारंपरिक टीआईजी या एमआईजी वेल्डिंग पूरे जोड़ के चारों ओर महत्वपूर्ण गर्मी लाती है, जिससे अक्सर आवास विकृति, बेयरिंग बोर का गलत संरेखण और गोलाई का नुकसान होता है। कई निर्माताओं को आयामी सटीकता बहाल करने के लिए वेल्डिंग के बाद अतिरिक्त मशीनिंग करनी चाहिए, जिससे उत्पादन लागत और चक्र समय दोनों बढ़ जाते हैं।
क्योंकि घर्षण हलचल वेल्डिंग आधार सामग्री को पिघलाए बिना स्थानीयकृत गर्मी उत्पन्न करती है, यह थर्मल विरूपण को काफी कम कर देती है। संकीर्ण गर्मी प्रभावित क्षेत्र आवास ज्यामिति को संरक्षित करने में मदद करता है और वेल्ड के बाद मशीनिंग की आवश्यकता को कम करता है।
अधिकांश आधुनिक ईवी मोटर हाउसिंग उच्च दबाव वाले डाई-कास्ट (एचपीडीसी) एल्यूमीनियम मिश्र धातु जैसे एडीसी12, अलसी9एमएन और अलसी10एमजी का उपयोग करके निर्मित की जाती हैं।
इन सामग्रियों में अक्सर फंसी हुई गैसें और अंतर्निहित सूक्ष्म छिद्र होते हैं, जिससे पारंपरिक फ्यूजन वेल्डिंग में ब्लोहोल्स, गर्म क्रैकिंग और असंगत वेल्ड गुणवत्ता का खतरा होता है। डाई-रिलीज़ एजेंटों से सतह संदूषण वेल्डिंग की कठिनाई को और बढ़ा देता है।
चूंकि एफएसडब्ल्यू एक ठोस-अवस्था प्रक्रिया है, इसलिए सामग्री कभी भी अपने पिघलने बिंदु तक नहीं पहुंचती है। इसके बजाय, घूमने वाला उपकरण जोड़ को प्लास्टिक रूप से विकृत और समेकित करता है, जिससे उचित सतह की तैयारी के बाद काफी कम सरंध्रता और बेहतर स्थिरता के साथ ध्वनि वेल्ड का उत्पादन होता है।
उत्पादन परियोजनाओं में, निर्माताओं को अक्सर पता चलता है कि वेल्ड गुणवत्ता संबंधी समस्याएं वेल्डिंग प्रक्रिया के बजाय डाई-कास्ट सतह की तैयारी से उत्पन्न होती हैं। स्थिर, दोहराने योग्य एफएसडब्ल्यू परिणाम प्राप्त करने के लिए संयुक्त चेहरे की उचित मशीनिंग और डाई-रिलीज़ अवशेषों को हटाना आवश्यक है।
कई मोटर हाउसिंग उच्च संरचनात्मक ताकत प्राप्त करने के लिए 6061-T6 जैसे वर्षा-कठोर एल्यूमीनियम मिश्र धातुओं का उपयोग करते हैं।
फ़्यूज़न वेल्डिंग एक विस्तृत क्षेत्र को ऊंचे तापमान के संपर्क में लाती है, जिससे अक्सर सामग्री अधिक पुरानी हो जाती है और वेल्ड के आसपास यांत्रिक शक्ति कम हो जाती है। यह कमजोर गर्मी प्रभावित क्षेत्र लंबे समय तक वाहन संचालन के दौरान थकान दरार आरंभ बिंदु बन सकता है।
एफएसडब्ल्यू वेल्ड क्षेत्र के भीतर गतिशील पुनर्क्रिस्टलीकरण को बढ़ावा देते हुए बहुत संकीर्ण गर्मी-प्रभावित क्षेत्र का निर्माण करता है। परिणामस्वरूप, आस-पास की संरचनात्मक विशेषताएं जैसे कि बेयरिंग सपोर्ट और माउंटिंग बॉस अपने मूल यांत्रिक गुणों को अधिक बनाए रखते हैं।
आधुनिक ड्राइव मोटर्स थर्मल प्रबंधन में सुधार के लिए तेजी से एकीकृत तरल कूलिंग जैकेट को शामिल कर रहे हैं।
इन शीतलन मार्गों को थर्मल साइक्लिंग, कंपन और आंतरिक शीतलक दबाव के वर्षों के दौरान पूरी तरह से सील रहना चाहिए। यहां तक कि मामूली वेल्डिंग दोषों के परिणामस्वरूप शीतलक रिसाव, शीतलन दक्षता कम हो सकती है, या पूरी मोटर विफलता हो सकती है।
उचित रूप से अनुकूलित टूलींग और प्रक्रिया मापदंडों के साथ, एफएसडब्ल्यू लगातार घने, छिद्र-मुक्त जोड़ों का उत्पादन करता है जो कूलिंग जैकेट की अखंडता को बनाए रखते हुए कठोर हीलियम रिसाव-परीक्षण आवश्यकताओं को पूरा करने में सक्षम हैं।
जैसे-जैसे ईवी उत्पादन विश्व स्तर पर बढ़ रहा है, निर्माताओं से लगातार गुणवत्ता बनाए रखते हुए हर साल दसियों या यहां तक कि सैकड़ों हजारों मोटर हाउसिंग का उत्पादन करने की उम्मीद की जाती है।
मैनुअल वेल्डिंग प्रक्रियाएं उत्पादन की मात्रा बढ़ने के साथ-साथ ऑपरेटर भिन्नता, उच्च पुन: कार्य दर और बढ़ती गुणवत्ता लागत का परिचय देती हैं।
क्योंकि एफएसडब्ल्यू एक सीएनसी-नियंत्रित, अत्यधिक दोहराई जाने वाली विनिर्माण प्रक्रिया है, प्रत्येक वेल्ड स्पिंडल गति, यात्रा गति, अक्षीय बल और उपकरण पथ के लिए समान मान्य मापदंडों का पालन करता है। यह प्रक्रिया स्थिरता में उल्लेखनीय रूप से सुधार करता है, प्रथम-पास अस्वीकृति दरों को कम करता है, और बड़े पैमाने पर विनिर्माण के लिए स्वचालित गुणवत्ता निगरानी और उत्पादन ट्रेसबिलिटी का समर्थन करता है।
प्रकार ए: परिधीय लैप वेल्ड (शेल के लिए पानी का जैकेट)
डाई-कास्ट शेल (एचपीडीसी) ╭──────────────────────╮ │ ○ बेयरिंग बोर ○ │ │ ┌──────────────────┐ │ │ │ वॉटर जैकेट │ │ ← एफएसडब्ल्यू लैप वेल्ड साथ में │ │ (अर्ध-ठोस ढलना)│ │ परिधि │ └──────────────────┘ │ वेल्ड लाइन → ═══════ वॉटर जैकेट (अर्ध-ठोस/रिओकास्ट एल्यूमीनियम) को एचपीडीसी शेल के ऊपर या अंदर इकट्ठा किया जाता है और परिधीय संयुक्त लाइन के साथ वेल्ड किया जाता है। यह एक लैप जोड़ है जहां एफएसडब्ल्यू उपकरण एक घटक से दूसरे घटक में प्रवेश करता है।
टाइप बी: कवर प्लेट वेल्ड (एकीकृत चैनल हाउसिंग)
╱ch╲╱ch╲╱ch╲╱ch╲ │ ← आंतरिक शीतलन चैनल │ ┌──────────────────┐ कवर प्लेट │ │ ← एफएसडब्ल्यू लैप वेल्ड │ └──────────────────┘ │ (ठंडी प्लेट के समान) ╰─────────────────────╯ एक फ्लैट या समोच्च कवर प्लेट को मशीनीकृत या कास्ट आंतरिक चैनलों पर वेल्ड किया जाता है - कार्यात्मक रूप से कोल्ड प्लेट वेल्डिंग के समान, लेकिन बढ़ते सुविधाओं और असर वाले बोरों के साथ एक आवास पर।
① डाई-कास्ट त्वचा प्रबंधन डाई-कास्ट सतह का पहला 0.3-0.5 मिमी 'त्वचा परत' है - सघन और अपेक्षाकृत छिद्र-मुक्त। इसके नीचे, कास्टिंग इंटीरियर में वितरित माइक्रोपोरसिटी होती है। एफएसडब्ल्यू को त्वचा को दोबारा नहीं पिघलाना चाहिए (छिद्रपूर्ण विस्फोट से बचना चाहिए) बल्कि साफ सामग्री को हिलाने के लिए इसमें प्रवेश करना चाहिए। एफएसडब्ल्यू की ठोस-अवस्था प्रक्रिया स्वाभाविक रूप से इस समस्या से बचती है - सामग्री कभी पिघलती नहीं है।
② परिधीय वेल्ड पथ नियंत्रण गोल आवासों के लिए, वेल्ड पथ एक चक्र है - एक रोटरी टेबल के साथ सीएनसी-नियंत्रित मशीन के लिए सीधा। गैर-गोलाकार आवासों (अंडाकार, डी-आकार, या समोच्च) के लिए, 5-अक्ष मशीन या रोबोटिक एफएसडब्ल्यू प्रणाली की आवश्यकता होती है। ZHFSW का FSW-R रोबोटिक सिस्टम वास्तविक समय पथ मुआवजे के साथ जटिल समोच्च पथों को संभालता है।
③ वेल्ड स्टार्ट/स्टॉप ओवरलैप परिधीय वेल्ड पर, उपकरण को प्रारंभ बिंदु को 10-20 मिमी तक ओवरलैप करना होगा। पूर्ण संयुक्त समापन सुनिश्चित करने के लिए ओवरलैप ज़ोन को कीहोल दोषों से बचने के लिए सावधानीपूर्वक पैरामीटर रैंपिंग (टूल प्रवेश और निकास) की आवश्यकता होती है। ZHFSW मशीनें स्वच्छ ओवरलैप संक्रमण सुनिश्चित करने के लिए बल-नियंत्रित रैंप-अप के साथ प्रोग्राम किए गए रिट्रेक्ट चक्र का उपयोग करती हैं।
④ हीट इनपुट प्रबंधन मोटर हाउसिंग की दीवार की मोटाई अलग-अलग होती है - बढ़ते फ्लैंज पर मोटी, बैरल पर पतली। वेल्ड पथ के साथ थर्मल द्रव्यमान को बदलने का मतलब है कि एफएसडब्ल्यू प्रक्रिया को वास्तविक समय में गर्मी इनपुट को अनुकूलित करना होगा। ZHFSW का बल नियंत्रण मोड स्वाभाविक रूप से क्षतिपूर्ति करता है: मशीन स्थानीय थर्मल स्थितियों की परवाह किए बिना लगातार अक्षीय बल बनाए रखती है।
मिश्र धातु संयोजन |
जोड़ प्रकार |
मोटाई |
आरपीएम |
पार |
बल |
|---|---|---|---|---|---|
AlSi10Mg (HPDC शेल) + A356 (अर्ध-ठोस जैकेट) |
सर्किल. गोद |
3+3मिमी |
1,000-1,500 |
400-700 मिमी/मिनट |
12-20 के.एन |
AlSi9Mn (HPDC) + 6061 (एक्सट्रूडेड जैकेट) |
सर्किल. गोद |
3+4मिमी |
800-1,200 |
300-600 मिमी/मिनट |
15-25 के.एन |
AlSi10Mg (HPDC) + 6061 (कवर प्लेट) |
रैखिक गोद |
3+2मिमी |
1,200-1,800 |
500-900 मिमी/मिनट |
8-15 के.एन |
सबसे आम मोटर हाउसिंग एफएसडब्ल्यू जोड़ एक पूर्ण-परिधि बट वेल्ड है जो बेलनाकार शरीर को एक निकला हुआ किनारा या अंत टोपी से जोड़ता है:
मोटर बॉडी (डाई-कास्ट सिलेंडर) ─── बट संयुक्त ─── निकला हुआ किनारा / अंत कैप ↓ घूर्णन एफएसडब्ल्यू उपकरण परिधि के चारों ओर घूमता है ↓ पिन संयुक्त इंटरफ़ेस के माध्यम से गिरता है ↓ सामग्री प्लास्टिककृत होती है और पिन के चारों ओर बहती है ↓ ध्वनि धातुकर्म बंधन - कोई भराव नहीं, कोई सरंध्रता नहीं बेलनाकार मोटर आवास एफएसडब्ल्यू के लिए मुख्य पैरामीटर:
पैरामीटर |
विशिष्ट रेंज |
टिप्पणियाँ |
|---|---|---|
टूल रोटेशन |
1200-2500 आरपीएम |
पतली दीवारों के लिए उच्चतर |
लांघने के लिए आवश्यक गति |
400-1000 मिमी/मिनट |
ऊष्मा इनपुट को प्रभावित करता है |
डुबकी लगाने का बल |
2-8 के.एन |
सर्वो द्वारा नियंत्रित |
कंधे का व्यास |
पिन व्यास × 3-4 |
मानक अनुपात |
पिन की गहराई |
दीवार की मोटाई + 0.5 मिमी |
पूरी तरह घुसना चाहिए |
एकीकृत वॉटर जैकेट वाले मोटर हाउसिंग के लिए, आमतौर पर एफएसडब्ल्यू जोड़ों के दो स्तर होते हैं:
बाहरी परिधि वेल्ड - बेलनाकार शरीर को मुख्य निकला हुआ किनारा बंद कर देता है। यह प्राथमिक संरचनात्मक जोड़ है.
आंतरिक चैनल वेल्ड - कूलिंग जैकेट कवर को सील करता है। यह अक्सर लैप जोड़ होता है। प्लेटों को ठंडा करने के लिए उपयोग किए जाने वाले समान वापस लेने योग्य पिन टूल दृष्टिकोण वाला एक चैनल विरूपण से बचने के लिए सटीक Z-ऊंचाई नियंत्रण की आवश्यकता होती है।
मोटर हाउसिंग एफएसडब्ल्यू को एक कठोर, संकेंद्रित स्थिरता की आवश्यकता होती है:
वेल्डिंग के दौरान बेलनाकार आवास को पूरी तरह से गोल रखता है (असमर्थित होने पर एल्यूमीनियम विक्षेपित हो जाता है)
टूल प्लंज बल का समर्थन करने के लिए वेल्ड के नीचे एक बैकिंग बार प्रदान करता है
उत्पादन चक्र समय लक्ष्यों के लिए तेजी से लोडिंग/अनलोडिंग की अनुमति देता है
ZHFSW इंजीनियर मोटर हाउसिंग-विशिष्ट फिक्स्चर डिजाइन करने के लिए ग्राहक टूलींग टीमों के साथ काम करते हैं - आमतौर पर एक स्प्लिट-रिंग डिज़ाइन जो लोडिंग के लिए खुलता है और वेल्डिंग से पहले हाउसिंग के चारों ओर केंद्रित रूप से बंद हो जाता है।
पैरामीटर |
विशिष्ट रेंज |
प्रभाव |
|---|---|---|
टूल रोटेशन |
800-1800 आरपीएम |
ऊष्मा उत्पन्न करना |
यात्रा की गति |
300-900 मिमी/मिनट |
उत्पादकता |
अक्षीय बल |
8-25 के.एन |
वेल्ड समेकन |
उपकरण झुकाव |
1.5-3° |
सामग्री प्रवाह |
कंधे का व्यास |
12-24 मिमी |
सतही समापन |
सफल घर्षण हलचल वेल्डिंग वेल्डिंग प्रक्रिया से बहुत पहले ही शुरू हो जाती है। इलेक्ट्रिक मोटर हाउसिंग के लिए, उत्पाद डिज़ाइन का वेल्ड गुणवत्ता, आयामी स्थिरता, असर संरेखण और दीर्घकालिक उत्पादन विश्वसनीयता पर सीधा प्रभाव पड़ता है। डिज़ाइन चरण के दौरान इन कारकों का मूल्यांकन करने से प्रक्रिया की स्थिरता में सुधार करते हुए विनिर्माण जोखिम को कम करने में मदद मिलती है।
बियरिंग बोर इलेक्ट्रिक मोटर हाउसिंग की सबसे महत्वपूर्ण विशेषताओं में से एक हैं। क्योंकि बीयरिंग संरेखण सीधे रोटर संतुलन, कंपन और सेवा जीवन को प्रभावित करता है, थर्मल प्रभाव को कम करने के लिए वेल्ड ज़ोन को सटीक-मशीनीकृत बीयरिंग सीटों से काफी दूर स्थित किया जाना चाहिए।
एक सामान्य अनुशंसा के रूप में, जब भी संभव हो, बेयरिंग बोर 15 मिमी की दूरी पर स्थित होना चाहिए। वेल्ड सेंटरलाइन से कम से कम यह मशीनिंग सटीकता को बनाए रखने में मदद करता है और वेल्ड के बाद सुधार की आवश्यकता को कम करता है।
फ्लैट एल्यूमीनियम घटकों के विपरीत, मोटर हाउसिंग बेलनाकार संरचनाएं हैं जो वेल्डिंग के दौरान ठीक से समर्थित नहीं होने पर विकृत हो सकती हैं।
एफएसडब्ल्यू प्रक्रिया का चयन करने से पहले, निर्माताओं को मूल्यांकन करना चाहिए:
आवास का व्यास और दीवार की कठोरता
गोलाई सहनशीलता
क्लैंपिंग विधि
पूर्ण परिधि के चारों ओर स्थिरता समर्थन
उचित रूप से डिज़ाइन किया गया संकेंद्रित फिक्स्चर वेल्डिंग चक्र के दौरान आवास ज्यामिति को बनाए रखने में मदद करता है और उच्च मात्रा में उत्पादन के दौरान दोहराव में सुधार करता है।
मोटर हाउसिंग में अक्सर माउंटिंग बॉस, कूलिंग जैकेट, सुदृढीकरण पसलियाँ और बेयरिंग सपोर्ट होते हैं, जिसके परिणामस्वरूप दीवार की मोटाई में महत्वपूर्ण भिन्नता होती है।
वेल्डिंग के दौरान बड़ी मोटाई के संक्रमण स्थानीय ताप प्रवाह और सामग्री प्लास्टिककरण को बदल सकते हैं। जब भी संभव हो, स्थिर सामग्री प्रवाह और लगातार वेल्ड गुणवत्ता बनाए रखने के लिए वेल्ड पथ को अपेक्षाकृत समान दीवार मोटाई वाले क्षेत्रों के माध्यम से डिजाइन किया जाना चाहिए।
कई आधुनिक ईवी मोटर हाउसिंग वॉटर जैकेट या आंतरिक कूलिंग चैनल को सीधे कास्टिंग में एकीकृत करते हैं।
उत्पाद डिज़ाइन के दौरान, उपकरण प्रवेश या वेल्डिंग बल के कारण होने वाले अत्यधिक विरूपण से बचने के लिए वेल्ड पथ और आंतरिक शीतलन संरचनाओं के बीच पर्याप्त निकासी बनाए रखी जानी चाहिए।
इंजीनियरों को भी इस पर विचार करना चाहिए:
चैनल रिक्ति
कवर प्लेट ओवरलैप
शीतलक मार्ग स्थान
वेल्ड पथ के चारों ओर न्यूनतम भूमि की चौड़ाई
ये डिज़ाइन विवरण सीधे रिसाव-जकड़न और दीर्घकालिक शीतलन प्रदर्शन को प्रभावित करते हैं।
वेल्ड पथ की पहुंच मशीन चयन और उत्पादन दक्षता दोनों को निर्धारित करती है।
सरल परिधीय वेल्ड आम तौर पर रोटरी टेबल से सुसज्जित गैन्ट्री एफएसडब्ल्यू सिस्टम के लिए उपयुक्त होते हैं, जबकि कई वेल्ड पथ या अनियमित आकृति वाले जटिल आवास ज्यामिति के लिए रोबोटिक एफएसडब्ल्यू समाधान की आवश्यकता हो सकती है।
उत्पाद विकास के दौरान उपकरण की पहुंच पर विचार करने से फिक्सचर डिज़ाइन को सरल बनाया जा सकता है, प्रोग्रामिंग जटिलता को कम किया जा सकता है और भविष्य की विनिर्माण स्केलेबिलिटी में सुधार किया जा सकता है।
डिज़ाइन तत्व |
अनुशंसित दिशानिर्देश |
|---|---|
बियरिंग बोर दूरी |
वेल्ड सेंटरलाइन से ≥15 मिमी |
दीवार की मोटाई |
2.5-8 मिमी को प्राथमिकता दी गई |
भूमि की चौड़ाई |
वेल्ड पथ के चारों ओर ≥5 मिमी |
वेल्ड पहुंच |
बाहरी पहुंच को प्राथमिकता |
आवास की गोलाई |
स्थिरता-समर्थित एकाग्रता बनाए रखें |
कूलिंग चैनल क्लीयरेंस |
चैनल को सीधे वेल्ड लाइन के नीचे रखने से बचें |
किसी मशीन को निर्दिष्ट करने से पहले, इन डिज़ाइन विशेषताओं को सत्यापित करें:
डिज़ाइन सुविधा |
एफएसडब्ल्यू-अनुकूल |
एफएसडब्ल्यू-चुनौतीपूर्ण |
|---|---|---|
संयुक्त पहुंच |
बाहरी वेल्ड पथ, उपकरण बाहर से जोड़ तक पहुंच सकता है |
आंतरिक वेल्ड पथ जिसमें हाउसिंग बोर में उपकरण डालने की आवश्यकता होती है |
भूमि की चौड़ाई |
वेल्ड लाइन और आंतरिक सुविधाओं के बीच ≥5 मिमी ठोस भूमि |
<3 मिमी भूमि या वेल्ड लाइन पतली चैनल दीवार से सटी हुई |
दीवार की मोटाई |
जोड़ पर दोनों घटकों पर ≥2.5 मिमी |
<2 मिमी किसी भी घटक पर (माइक्रो-एफएसडब्ल्यू की आवश्यकता है) |
वेल्ड पथ ज्यामिति |
गोलाकार या सरल रूपरेखा |
तंग त्रिज्या के साथ जटिल 3डी पथ (<50मिमी) |
सामग्री |
एल्युमीनियम कास्टिंग + एल्युमीनियम कास्टिंग/एक्सट्रूज़न |
एल्यूमीनियम + स्टील (असमान धातु एफएसडब्ल्यू संभव है लेकिन विशेष प्रक्रिया की आवश्यकता है) |
सवाल |
यह क्यों मायने रखती है |
|---|---|
किस एल्यूमीनियम मिश्र धातु का उपयोग किया जाता है? |
वेल्डिंग पैरामीटर निर्धारित करता है |
क्या आवास कच्चा या मशीनीकृत है? |
प्रक्रिया स्थिरता को प्रभावित करता है |
क्या रिसाव-जकड़न आवश्यक है? |
गुणवत्ता निरीक्षण निर्धारित करता है |
वार्षिक उत्पादन मात्रा क्या है? |
मशीन चयन को प्रभावित करता है |
क्या स्वचालन की योजना बनाई गई है? |
स्थिरता और नियंत्रण रणनीति निर्धारित करता है |
① मशीन का प्रकार: गैन्ट्री बनाम रोबोटिक
गैन्ट्री मशीन (एफएसडब्ल्यू-बीएल श्रृंखला): उच्च मात्रा, एकल-आवास-प्रकार के उत्पादन के लिए सर्वोत्तम। उच्च कठोरता, तेज़ चक्र समय, सरल प्रोग्रामिंग। रोटरी टेबल के साथ गोल या निकट-गोल आवासों पर परिधीय वेल्ड के लिए आदर्श।
रोबोटिक प्रणाली (एफएसडब्ल्यू-आर): अलग-अलग वेल्ड पथ ज्यामिति के साथ बहु-आवास-प्रकार के उत्पादन के लिए सर्वोत्तम। अधिक लचीला, गैर-गोलाकार और समोच्च पथों को संभालता है। थोड़ी कम कठोरता अधिकतम अक्षीय बल को सीमित करती है।
② रोटरी टेबल बनाम रैखिक अक्ष
रोटरी टेबल : आवास एक स्थिर एफएसडब्ल्यू हेड के नीचे घूमता है - परिधीय वेल्ड के लिए सबसे सरल सेटअप
रैखिक अक्ष : हाउसिंग स्थिर, एफएसडब्ल्यू हेड ट्रैवर्स - रैखिक कवर प्लेट वेल्ड के लिए बेहतर
संयुक्त : परिधीय और रैखिक वेल्ड दोनों आवश्यकताओं वाले आवासों के लिए रोटरी टेबल + रैखिक अक्ष
③ फिक्सचर डिज़ाइन मोटर हाउसिंग फिक्स्चर अवश्य होना चाहिए:
के भीतर वेल्ड पथ के सापेक्ष आवास का पता लगाएं ±0.1 मिमी
पतली दीवारों को विकृत किए बिना अक्षीय बल के विरुद्ध आवास का समर्थन करें
तीव्र लोड/अनलोड की अनुमति दें (लक्ष्य: <60 सेकंड)
समायोजित बीयरिंग बोर सुरक्षा (मशीनीकृत बीयरिंग सतहों पर क्लैंप न करें)
परीक्षा |
आवृत्ति |
विनिर्देश |
|---|---|---|
हीलियम रिसाव परीक्षण |
100% उत्पादन |
<1×10⁻⁷ mbar·L/s 0.3 बार पर |
बियरिंग बोर माप |
100% (वेल्ड के बाद) |
सांद्रता ≤0.02 मिमी, बेलनाकारता ≤0.05 मिमी |
क्रॉस-सेक्शन मैक्रो |
पहला लेख + 1/100 |
कोई खालीपन, दरार या अधूरा समेकन नहीं |
लचीला परीक्षण |
पहला लेख + 1/500 |
≥80% एचपीडीसी बेस मेटल यूटीएस |
थकान परीक्षण |
प्रथम लेख + वार्षिक |
प्रति ओईएम विनिर्देश (आम तौर पर डिजाइन तनाव पर 10⁶ चक्र) |
दबाव साइकिल चलाना |
प्रथम लेख + वार्षिक |
50,000 चक्र -40°C से +130°C, शून्य रिसाव |
एक सफल मोटर हाउसिंग एफएसडब्ल्यू परियोजना वेल्डिंग प्रक्रिया से कहीं अधिक पर निर्भर करती है। कास्टिंग गुणवत्ता से लेकर अंतिम रिसाव परीक्षण तक, प्रत्येक विनिर्माण चरण आयामी सटीकता, सीलिंग प्रदर्शन और तैयार मोटर हाउसिंग की दीर्घकालिक विश्वसनीयता में योगदान देता है।
नीचे दिया गया वर्कफ़्लो घर्षण हलचल वेल्डिंग का उपयोग करके एल्यूमीनियम ईवी मोटर हाउसिंग के लिए एक विशिष्ट उत्पादन प्रक्रिया को दर्शाता है।
कदम |
विनिर्माण चरण |
मुख्य उद्देश्य |
|---|---|---|
1 |
आवास डिजाइन की समीक्षा |
संयुक्त ज्यामिति, बेयरिंग बोर स्थान, कूलिंग जैकेट लेआउट, दीवार की मोटाई और वेल्ड पहुंच को सत्यापित करें। |
2 |
डाई कास्टिंग एवं मशीनिंग |
एल्यूमीनियम आवास, मशीन बियरिंग बोर, सीलिंग सतहों और वेल्ड तैयारी क्षेत्रों को आवश्यक सहनशीलता के अनुसार तैयार करें। |
3 |
सतह तैयार करना |
स्थिर सामग्री प्रवाह सुनिश्चित करने के लिए वेल्ड ज़ोन से डाई-रिलीज़ अवशेष, ऑक्सीकरण और दूषित पदार्थों को हटा दें। |
4 |
स्थिरता स्थिति निर्धारण |
वेल्डिंग के दौरान गोलाई और आयामी स्थिरता बनाए रखने के लिए संकेंद्रित फिक्स्चर या रोटरी टेबल का उपयोग करके आवास को सुरक्षित करें। |
5 |
घर्षण हलचल वेल्डिंग |
अनुकूलित स्पिंडल गति, यात्रा गति, अक्षीय बल और उपकरण ज्यामिति का उपयोग करके परिधीय या रैखिक वेल्ड करें। |
6 |
प्रक्रियाधीन निगरानी |
गुणवत्ता पता लगाने की क्षमता के लिए वेल्डिंग पैरामीटर, स्पिंडल लोड, अक्षीय बल और प्रक्रिया डेटा रिकॉर्ड करें। |
7 |
रिसाव एवं आयामी निरीक्षण |
हीलियम रिसाव परीक्षण, बेयरिंग बोर निरीक्षण, गोलाई सत्यापन और आयामी माप करें। |
8 |
अंतिम सत्यापन एवं संयोजन |
पूर्ण गुणवत्ता दस्तावेज़ीकरण, OEM विनिर्देशों को सत्यापित करें, और मोटर असेंबली के लिए आवास जारी करें। |
यद्यपि अलग-अलग उत्पादन लाइनें मोटर डिजाइन और उत्पादन मात्रा के आधार पर भिन्न हो सकती हैं, अधिकांश ईवी निर्माता बड़े पैमाने पर उत्पादन के दौरान सुसंगत वेल्ड गुणवत्ता, स्थिर बीयरिंग संरेखण और विश्वसनीय शीतलन प्रणाली प्रदर्शन सुनिश्चित करने के लिए एक समान वर्कफ़्लो का पालन करते हैं।
विनिर्माण चरण |
प्राथमिक गुणवत्ता नियंत्रण |
|---|---|
ढलाई |
सरंध्रता निरीक्षण |
मशीनिंग |
बेयरिंग बोर सटीकता |
सतह तैयार करना |
स्वच्छता सत्यापन |
एफएसडब्ल्यू |
वेल्ड पैरामीटर निगरानी |
लीक परीक्षण |
हीलियम रिसाव परीक्षण |
अंतिम निरीक्षण |
गोलाई, सघनता, आयामी सत्यापन |
सही घर्षण हलचल वेल्डिंग प्रणाली का चयन करना उतना ही महत्वपूर्ण है जितना कि उपयुक्त वेल्डिंग प्रक्रिया का चयन करना। ईवी मोटर हाउसिंग को आयामी सटीकता और दीर्घकालिक उत्पादन स्थिरता सुनिश्चित करने के लिए अक्षीय बल के सटीक नियंत्रण, स्थिर स्थिरता समर्थन, सटीक वेल्ड पथ स्थिति और विश्वसनीय प्रक्रिया निगरानी की आवश्यकता होती है।
विभिन्न मोटर हाउसिंग डिज़ाइनों को हाउसिंग व्यास, संयुक्त ज्यामिति, उत्पादन मात्रा और स्वचालन आवश्यकताओं के आधार पर अलग-अलग मशीन कॉन्फ़िगरेशन की भी आवश्यकता होती है।

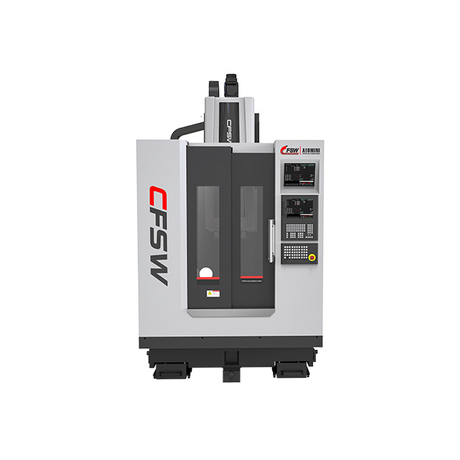

नमूना |
विन्यास |
के लिए सबसे उपयुक्त |
|---|---|---|
एफएसडब्ल्यू-बीएल2520 + रोटरी टेबल |
उच्च-कठोरता गैन्ट्री प्रणाली |
परिधीय वेल्ड के साथ गोल मोटर हाउसिंग का बड़ी मात्रा में उत्पादन |
एफएसडब्ल्यू-ए10 + रोटरी टेबल |
कॉम्पैक्ट गैन्ट्री सिस्टम |
स्थिर उत्पादन आवश्यकताओं के साथ छोटे और मध्यम आकार के मोटर आवास |
एफएसडब्ल्यू-आर रोबोटिक सिस्टम |
छह-अक्ष रोबोटिक एफएसडब्ल्यू |
गैर-गोलाकार आवास, जटिल वेल्ड पथ और मिश्रित-मॉडल उत्पादन |
उच्च दबाव वाले डाई-कास्ट एल्यूमीनियम मोटर हाउसिंग अद्वितीय वेल्डिंग चुनौतियां पेश करते हैं क्योंकि सिलिकॉन सामग्री, कास्टिंग सरंध्रता और सतह की स्थिति मिश्र धातुओं के बीच काफी भिन्न होती है। इसलिए उत्पादन-ग्रेड एफएसडब्ल्यू सिस्टम को आमतौर पर उपयोग की जाने वाली डाई-कास्ट सामग्री जैसे ADC12, AlSi9Mn, AlSi10Mg और A356 के लिए मान्य वेल्डिंग मापदंडों का समर्थन करना चाहिए।
व्यापक अनुप्रयोग सत्यापन के माध्यम से, झिहुई वेल्डिंग ने इन व्यापक रूप से उपयोग किए जाने वाले मोटर हाउसिंग मिश्र धातुओं के लिए अनुकूलित प्रक्रिया पैरामीटर विकसित किए हैं, जिससे निर्माताओं को सरंध्रता-संबंधी दोषों को कम करते हुए वेल्ड स्थिरता में सुधार करने में मदद मिलती है।
अधिकांश ईवी मोटर हाउसिंग को हाउसिंग बॉडी को कूलिंग जैकेट, एंड कैप या स्ट्रक्चरल फ्लैंज से जोड़ने वाले पूर्ण-परिधि वेल्ड की आवश्यकता होती है।
360-डिग्री जोड़ के आसपास लगातार वेल्ड गुणवत्ता बनाए रखने के लिए, उत्पादन उपकरण को प्रदान करना चाहिए:
उच्च सटीकता वाली रोटरी पोजीशनिंग
पूरे वेल्ड पथ में स्थिर अक्षीय बल
सुचारू स्टार्ट-स्टॉप ओवरलैप नियंत्रण
स्पिंडल गति और रोटरी गति के बीच स्वचालित सिंक्रनाइज़ेशन
झिहुई वेल्डिंग उत्कृष्ट आयामी स्थिरता बनाए रखते हुए स्थिर परिधीय वेल्डिंग प्राप्त करने के लिए गैन्ट्री एफएसडब्ल्यू सिस्टम के साथ सटीक रोटरी टेबल को एकीकृत करता है।
यदि क्लैंपिंग बल असमान या अपर्याप्त रूप से समर्थित हैं तो मोटर हाउसिंग ज्यामिति आसानी से ख़राब हो सकती है।
अच्छी तरह से डिज़ाइन किए गए फिक्स्चर में यह होना चाहिए:
वेल्डिंग के दौरान आवास की गोलाई बनाए रखें
परिशुद्धता-मशीनीकृत असर वाले बोरों को सुरक्षित रखें
वेल्डिंग बलों के विरुद्ध पतली-दीवार कास्टिंग का समर्थन करें
उत्पादन बैचों के बीच सेटअप भिन्नता कम करें
स्वचालित उत्पादन के लिए तेज़ लोडिंग और अनलोडिंग सक्षम करें
मानक फिक्स्चर पर भरोसा करने के बजाय, झिहुई वेल्डिंग प्रत्येक ग्राहक की आवास ज्यामिति, उत्पादन आवश्यकताओं और स्वचालन उद्देश्यों के आधार पर एप्लिकेशन-विशिष्ट टूलींग विकसित करता है।
हालाँकि कई मोटर हाउसिंग गोलाकार हैं, आधुनिक ईवी डिज़ाइनों में अनियमित आकृतियाँ, एकीकृत शीतलन संरचनाएँ और कई वेल्ड पथ शामिल हैं।
इसलिए उत्पादन प्रणालियों को समर्थन करना चाहिए:
सीएडी-आधारित वेल्ड पथ प्रोग्रामिंग
घुमावदार खंडों पर स्वचालित गति समायोजन
बंद-लूप बल नियंत्रण
जटिल ज्यामितियों के लिए बहु-अक्ष प्रक्षेप
ये क्षमताएं आवास के आकार की परवाह किए बिना स्थिर सामग्री प्रवाह और लगातार वेल्ड गुणवत्ता बनाए रखने में मदद करती हैं।
ऑटोमोटिव विनिर्माण के लिए गुणवत्ता आश्वासन और OEM अनुपालन के लिए संपूर्ण प्रक्रिया दस्तावेज़ीकरण की आवश्यकता होती है।
एक आधुनिक एफएसडब्ल्यू उत्पादन प्रणाली को रिकॉर्ड करना चाहिए:
स्पिंडल गति
यात्रा की गति
अक्षीय बल
वेल्डिंग तापमान (जब लागू हो)
वेल्ड चक्र समय
निरीक्षण परिणाम उत्तीर्ण/असफल
भाग क्रमांक और उत्पादन इतिहास
झिहुई वेल्डिंग मानक औद्योगिक संचार प्रोटोकॉल के माध्यम से पूर्ण उत्पादन डेटा रिकॉर्डिंग और एमईएस एकीकरण का समर्थन करता है, जो पूरे विनिर्माण जीवनचक्र में पूर्ण प्रक्रिया ट्रैसेबिलिटी को सक्षम करता है।
वास्तविक उत्पादन प्रदर्शन मोटर हाउसिंग डिज़ाइन, मिश्र धातु चयन, फिक्स्चर कॉन्फ़िगरेशन और उत्पादन स्थितियों के अनुसार भिन्न होता है। मान्य विनिर्माण शर्तों के तहत, विशिष्ट उत्पादन परिणामों में शामिल हैं:
प्रदर्शन संकेतक |
विशिष्ट परिणाम |
|---|---|
हीलियम रिसाव-परीक्षण पास दर |
>99.2% |
बियरिंग बोर विरूपण |
<0.015 मिमी |
परिधीय वेल्ड चक्र समय |
लगभग 3.5 मिनट (Ø280 मिमी आवास) |
संयुक्त तन्यता दक्षता |
आधार सामग्री शक्ति का 82-88% |
दबाव साइकिल चालन प्रदर्शन |
बिना रिसाव के 50,000+ चक्र |
विशिष्ट उपकरण जीवन |
डाई-कास्ट एल्यूमीनियम मिश्र धातुओं पर 800-1,200 मीटर |
ये मान सामान्य उत्पादन संदर्भ के रूप में कार्य करते हैं। वास्तविक प्रदर्शन आवास ज्यामिति, एल्यूमीनियम मिश्र धातु, संयुक्त विन्यास, स्थिरता डिजाइन और प्रक्रिया अनुकूलन पर निर्भर करता है।
एफएसडब्ल्यू प्रणाली का चयन एक सफल मोटर हाउसिंग परियोजना का केवल एक हिस्सा है। दीर्घकालिक उत्पादन प्रदर्शन उत्पाद डिजाइन, फिक्सचर इंजीनियरिंग, वेल्डिंग प्रक्रिया विकास, स्वचालन और गुणवत्ता सत्यापन के एकीकरण पर निर्भर करता है।
झिहुई वेल्डिंग पूरी विकास प्रक्रिया के दौरान ईवी मोटर निर्माताओं के साथ मिलकर काम करती है, व्यवहार्यता अध्ययन और प्रक्रिया सत्यापन से लेकर फिक्स्चर डिजाइन, उपकरण एकीकरण और उत्पादन अनुकूलन तक इंजीनियरिंग सहायता प्रदान करती है।
✔ संयुक्त व्यवहार्यता मूल्यांकन
✔ वेल्ड पथ अनुकूलन
✔ फिक्सचर डिजाइन समर्थन
✔ नमूना वेल्डिंग और प्रक्रिया सत्यापन
✔ उत्पादन लाइन एकीकरण
✔ ऑपरेटर प्रशिक्षण
✔ बड़े पैमाने पर उत्पादन के लिए प्रक्रिया अनुकूलन
विभिन्न वेल्डिंग प्रौद्योगिकियाँ मोटर हाउसिंग डिज़ाइन, उत्पादन मात्रा, सामग्री प्रकार और गुणवत्ता आवश्यकताओं के आधार पर अलग-अलग लाभ प्रदान करती हैं। नीचे दी गई तुलना सबसे उपयुक्त शामिल होने की प्रक्रिया का चयन करने के लिए एक सामान्य दिशानिर्देश प्रदान करती है।
मूल्यांकन के मानदंड |
फ्रिक्शन स्टिर वेल्डिंग (एफएसडब्ल्यू) |
टंग्स्टन गैस से होने वाली वेल्डिंग |
लेसर वेल्डिंग |
|---|---|---|---|
डाई-कास्ट एल्यूमीनियम संगतता |
उत्कृष्ट |
गोरा |
अच्छा |
वेल्ड सरंध्रता |
बहुत कम |
भारी जोखिम |
मध्यम |
थर्मल विरूपण |
बहुत कम |
उच्च |
कम |
बोरिंग सटीकता |
उत्कृष्ट |
अक्सर पुन: मशीनिंग की आवश्यकता होती है |
अच्छा |
गर्मी प्रभावित क्षेत्र |
सँकरा |
चौड़ा |
सँकरा |
संयुक्त शक्ति |
उत्कृष्ट |
अच्छा |
अच्छा |
लीक-टाइट प्रदर्शन |
उत्कृष्ट |
मध्यम |
अच्छा |
उत्पादन स्वचालन |
उत्कृष्ट |
मध्यम |
उत्कृष्ट |
प्रक्रिया दोहराव योग्यता |
उत्कृष्ट |
ऑपरेटर आश्रित |
उत्कृष्ट |
प्रारंभिक उपकरण निवेश |
मध्यम |
कम |
उच्च |
सर्वोत्तम अनुप्रयोग |
उच्च मात्रा वाली ईवी मोटर हाउसिंग |
कम मात्रा में निर्माण और मरम्मत |
पतली शीट परिशुद्धता घटक |
चयन युक्ति: उच्च मात्रा में ईवी मोटर हाउसिंग उत्पादन के लिए उत्कृष्ट आयामी स्थिरता, रिसाव-तंग प्रदर्शन और स्वचालित विनिर्माण की आवश्यकता होती है, घर्षण हलचल वेल्डिंग आमतौर पर पसंदीदा समाधान है। टीआईजी वेल्डिंग प्रोटोटाइप कार्य और मरम्मत अनुप्रयोगों के लिए उपयुक्त रहती है, जबकि लेजर वेल्डिंग को अक्सर पतली दीवार वाली सटीक असेंबलियों के लिए चुना जाता है जहां न्यूनतम ताप इनपुट महत्वपूर्ण होता है।
जैसे-जैसे इलेक्ट्रिक ड्राइव सिस्टम उच्च शक्ति घनत्व, एकीकृत शीतलन और हल्के एल्यूमीनियम संरचनाओं की ओर विकसित हो रहे हैं, मोटर हाउसिंग विनिर्माण पारंपरिक फ्यूजन वेल्डिंग की तुलना में कहीं अधिक सटीकता की मांग करता है जो लगातार प्रदान कर सकता है।
घर्षण हलचल वेल्डिंग सॉलिड-स्टेट जॉइनिंग के माध्यम से इन चुनौतियों का समाधान करती है, उत्कृष्ट आयामी स्थिरता, कम विरूपण, बेहतर रिसाव-तंग प्रदर्शन और अत्यधिक दोहराने योग्य उत्पादन गुणवत्ता प्रदान करती है। ये फायदे एफएसडब्ल्यू को एकीकृत कूलिंग जैकेट और उच्च-मात्रा स्वचालित विनिर्माण के साथ डाई-कास्ट एल्यूमीनियम मोटर हाउसिंग के लिए विशेष रूप से उपयुक्त बनाते हैं।
अगली पीढ़ी के ईवी ड्राइव सिस्टम विकसित करने वाले निर्माताओं के लिए, प्रारंभिक डिजाइन चरण के दौरान उपयुक्त वेल्डिंग तकनीक का चयन करने से उत्पादन जोखिम कम हो सकता है, उत्पाद विश्वसनीयता में सुधार हो सकता है और भविष्य में उत्पादन स्केलेबिलिटी का समर्थन किया जा सकता है।
आपकी आवश्यकता |
अनुशंसित समाधान |
|---|---|
एचपीडीसी डाई-कास्ट मोटर हाउसिंग |
✅ एफएसडब्ल्यू |
बियरिंग बोर की सटीकता महत्वपूर्ण है |
✅ एफएसडब्ल्यू |
वार्षिक उत्पादन >50,000 इकाइयाँ |
✅ एफएसडब्ल्यू |
प्रोटोटाइप या मरम्मत वेल्डिंग |
✅ छूत |
पतले सटीक एल्यूमीनियम हिस्से |
✅ लेजर |
जटिल गैर-गोलाकार वेल्ड पथ |
✅ रोबोटिक एफएसडब्ल्यू |
घर्षण हलचल वेल्डिंग को प्राथमिकता दी जाती है क्योंकि यह आधार सामग्री को पिघलाए बिना कम-विरूपण, उच्च-शक्ति वाले जोड़ों का उत्पादन करती है। पारंपरिक फ्यूजन वेल्डिंग की तुलना में, एफएसडब्ल्यू हाउसिंग की गोलाई, बेयरिंग बोर संरेखण और आयामी सटीकता को बेहतर ढंग से संरक्षित करता है, जिससे यह इलेक्ट्रिक वाहनों में उपयोग किए जाने वाले हल्के एल्यूमीनियम मोटर हाउसिंग के लिए विशेष रूप से उपयुक्त हो जाता है।
हाँ। FSW ADC12 और AlSi-आधारित सामग्रियों सहित कई उच्च दबाव वाले डाई-कास्ट एल्यूमीनियम मिश्र धातुओं पर असाधारण रूप से अच्छा प्रदर्शन करता है। चूंकि यह प्रक्रिया सामग्री को पिघलाती नहीं है, इसलिए यह सरंध्रता, गर्म क्रैकिंग और गैस से संबंधित ब्लोहोल्स जैसे सामान्य संलयन वेल्डिंग दोषों को काफी हद तक कम कर देती है। लगातार वेल्ड गुणवत्ता के लिए उचित सतह की तैयारी आवश्यक है।
एफएसडब्ल्यू का एक मुख्य लाभ इसका कम ताप इनपुट है। क्योंकि केवल घूमने वाले उपकरण के आसपास की सामग्री को ही प्लास्टिककृत किया जाता है, थर्मल विरूपण टीआईजी या एमआईजी वेल्डिंग की तुलना में काफी कम होता है। यह बेयरिंग बोर संरेखण को बनाए रखने में मदद करता है और अक्सर पोस्ट-वेल्ड सुधारात्मक मशीनिंग की आवश्यकता को कम या समाप्त कर देता है।
हाँ। उचित संयुक्त डिजाइन, टूलींग और प्रक्रिया मापदंडों के साथ संयुक्त होने पर, एफएसडब्ल्यू लगातार पूरी तरह से सीलबंद कूलिंग जैकेट का उत्पादन कर सकता है जो ईवी ड्राइव सिस्टम और लिक्विड-कूल्ड मोटर हाउसिंग के लिए हीलियम रिसाव-परीक्षण आवश्यकताओं को पूरा करने में सक्षम है।
विशिष्ट सामग्रियों में 6061-T6, 6082, 6005A, AlSi10Mg, ADC12, और अन्य कास्ट या गढ़ा एल्यूमीनियम मिश्र धातु शामिल हैं। सबसे उपयुक्त वेल्डिंग पैरामीटर मिश्र धातु संरचना, दीवार की मोटाई और विशिष्ट आवास डिजाइन पर निर्भर करते हैं।
टीआईजी वेल्डिंग की तुलना में, एफएसडब्ल्यू आम तौर पर कम विरूपण, बेहतर आयामी स्थिरता, कम सरंध्रता, उच्च प्रक्रिया स्थिरता और स्वचालित बड़े पैमाने पर उत्पादन के लिए बेहतर उपयुक्तता प्रदान करता है। टीआईजी वेल्डिंग प्रोटोटाइप निर्माण, मरम्मत कार्य, या कम मात्रा वाले अनुप्रयोगों के लिए उपयुक्त रहती है जहां उत्पादन की गति कम महत्वपूर्ण होती है।
अधिकांश निर्माता आयामी निरीक्षण, बेयरिंग बोर माप, गोलाई निरीक्षण, दृश्य परीक्षण, आवश्यकता पड़ने पर गैर-विनाशकारी परीक्षण और तरल-ठंडा आवासों के लिए हीलियम रिसाव परीक्षण के माध्यम से वेल्ड गुणवत्ता को सत्यापित करते हैं। उत्पादन लाइनें प्रक्रिया का पता लगाने की क्षमता सुनिश्चित करने के लिए स्पिंडल गति, यात्रा गति और अक्षीय बल जैसे वेल्डिंग मापदंडों को भी रिकॉर्ड करती हैं।
हाँ। आधुनिक एफएसडब्ल्यू सिस्टम को फिक्स्चर, टूलींग और वेल्डिंग प्रोग्राम को बदलकर कई आवास आकारों के निर्माण के लिए कॉन्फ़िगर किया जा सकता है। लचीले फिक्स्चर सिस्टम और प्रोग्राम करने योग्य सीएनसी नियंत्रण निर्माताओं को लगातार वेल्ड गुणवत्ता बनाए रखते हुए विभिन्न उत्पाद मॉडलों के बीच कुशलतापूर्वक स्विच करने की अनुमति देते हैं।
निर्माता आम तौर पर एफएसडब्ल्यू पर स्विच करने पर विचार करते हैं जब उत्पादन की मात्रा बढ़ जाती है, आयामी सहनशीलता सख्त हो जाती है, या पारंपरिक वेल्डिंग के परिणामस्वरूप अत्यधिक विरूपण, सरंध्रता या पुन: कार्य होता है। स्थिर गुणवत्ता और दोहराने योग्य विनिर्माण प्रक्रियाओं की आवश्यकता वाली स्वचालित उत्पादन लाइनों के लिए निवेश विशेष रूप से आकर्षक हो जाता है।
इष्टतम समाधान कई कारकों पर निर्भर करता है, जिसमें आवास आयाम, एल्यूमीनियम मिश्र धातु, दीवार की मोटाई, संयुक्त विन्यास, कूलिंग जैकेट डिजाइन, वार्षिक उत्पादन मात्रा, स्वचालन आवश्यकताएं और गुणवत्ता मानक शामिल हैं। उत्पाद विकास के आरंभ में इन कारकों का मूल्यांकन करने से उपयुक्त मशीन कॉन्फ़िगरेशन, टूलींग, फिक्सचर डिज़ाइन और उत्पादन रणनीति निर्धारित करने में मदद मिलती है।
