Por que a soldagem por fricção é usada para carcaças de motores EV?
Os motores de acionamento EV modernos geram de 5 a 20 kW de calor residual no pico de carga. As carcaças do motor refrigeradas a água – consistindo de uma carcaça de alumínio fundido com uma camisa de resfriamento integrada ou aparafusada – exigem juntas hermeticamente seladas que sobrevivam aos ciclos térmicos, à vibração e à pressão do líquido refrigerante durante toda a vida útil do veículo. FSW é o método de soldagem preferido porque:
Juntas estanques em alumínio fundido - sem porosidade, sem fissuras a quente (o alumínio fundido é notoriamente difícil de soldar por fusão)
Distorção mínima em peças fundidas de parede fina (2,5–4 mm) — mantém o alinhamento do furo do rolamento e a circularidade do alojamento
Não é necessário fio de enchimento — ligas fundidas sob pressão (AlSi9Mn, AlSi10Mg, ADC12) têm alto teor de silício, o que torna a seleção do enchimento problemática na soldagem por fusão
Automatizado e repetível — Cpk >1,67 alcançável no volume de produção, eliminando a variação de qualidade dependente do operador
O mercado global de fundição de carcaças de motores deverá crescer de US$ 28,7 bilhões em 2025 para US$ 51,3 bilhões até 2035 (6,7% CAGR), sendo as carcaças de motores EV o segmento de crescimento mais rápido. O FSW está se tornando rapidamente o método de união padrão para conjuntos de carcaças de motores refrigerados a água em plataformas de veículos elétricos na China, na Europa e nos EUA.
O que o FSW oferece para aplicações em carcaças de motores:
Exigência |
Desempenho do FSW |
|---|---|
Tipo de junta |
Junta circunferencial de topo/sobreposição em corpo cilíndrico |
Ligas típicas |
ADC12, A383, 6061-T6 fundido |
Faixa de espessura da parede |
2–8 mm (seções fundidas) |
Tolerância dimensional (redondeza) |
±0,15 mm — não é necessária usinagem pós-soldagem |
Integridade de vazamento |
Porosidade zero, vedação hermética alcançável |
Distorção pós-solda |
< 0,3 mm de desvio axial (vs. 2–5 mm MIG) |
Tempo de ciclo |
8–20 min por junta dependendo do diâmetro |
Zona afetada pelo calor |
4–10 mm — preserva a têmpera T6 perto da junta |
A carcaça do motor FSW passou de experimental para padrão de produção nos últimos 5 anos, à medida que a potência do motor de acionamento EV subiu de 80 kW para mais de 300 kW — e as demandas térmicas e estruturais da carcaça cresceram proporcionalmente.
O FSW se tornou o processo de união preferido para carcaças de motores EV de alumínio de alta precisão que exigem baixa distorção e desempenho confiável à prova de vazamentos.
A soldagem em estado sólido minimiza a deformação térmica , ajudando a manter o alinhamento do furo do rolamento, a circularidade do alojamento e a precisão dimensional.
O FSW tem um desempenho excepcionalmente bom em ligas de alumínio fundido , reduzindo a porosidade, trincas a quente e outros defeitos comuns de soldagem por fusão.
Os sistemas automatizados de FSW melhoram a consistência da produção , apoiando a fabricação de grandes volumes com taxas de rejeição mais baixas e rastreabilidade total do processo.
O sucesso da soldagem da carcaça do motor depende de mais do que o próprio processo de soldagem , exigindo projeto de junta otimizado, engenharia de fixação e planejamento de produção.
Cada EV possui pelo menos um motor de acionamento; muitos têm dois (AWD) ou até três (desempenho/luxo). Cada motor requer uma carcaça que forneça montagem estrutural, suporte de rolamento, blindagem eletromagnética e — cada vez mais — refrigeração líquida integrada.
Fator |
Impacto na carcaça do motor FSW |
|---|---|
Crescimento da produção de VE |
Mais de 17 milhões de veículos em 2026 → Mais de 34 milhões de motores que exigem carcaças |
Maior densidade de potência |
Motores de 200kW+ gerando mais calor → refrigeração a água obrigatória |
Tendência de design integrado |
OEMs combinando camisa de água + carcaça em fundição única → menos peças, mas mais soldagem |
Pressão de custos |
O FSW elimina o fio de enchimento, o gás de proteção e a usinagem pós-soldagem → menor custo unitário versus TIG |
Mandatos de qualidade |
Requisitos de zero defeito do OEM → O controle de processo automatizado do FSW oferece consistência que o TIG não consegue |
Geração 1 (2015–2020): Camisa de água separada aparafusada à carcaça do motor — sem necessidade de soldagem, mas com contato térmico deficiente, pesada e com muitas vedações.
Geração 2 (2020–2024): Jaqueta de água fundida semissólida soldada ao casco fundido de alta pressão (HPDC) - FSW adotado para a soldagem circunferencial que une a jaqueta ao casco. Este é o design convencional atual.
Geração 3 (2025+): Megafundição totalmente integrada com canais de resfriamento internos — FSW usado para soldar a placa/tampa de fechamento sobre canais internos, semelhante à soldagem de placa fria, mas em uma geometria de alojamento cilíndrica ou contornada.
O ponto comum: cada geração de projeto aumenta o papel da soldagem – e o FSW é o processo que torna sua produção viável.
As primeiras carcaças de motores EV eram carcaças passivas. Os designs modernos de plataformas de skate integram a carcaça do motor diretamente na estrutura do veículo – ela funciona como um ponto de montagem da suspensão, um elemento de absorção de energia de colisão e um acessório do trem de força torcionalmente rígido.
Isso significa que a carcaça deve manter a estabilidade dimensional e a resistência à fadiga durante mais de 15 anos de vibração, ciclos térmicos e cargas de colisão. As juntas soldadas não devem se tornar locais de início de trincas por fadiga.
Motores de estator em gancho e motores de acionamento de alto desempenho (mais de 300 kW) requerem resfriamento ativo – uma camisa de água integrada na carcaça do motor. As passagens de refrigerante são:
Canais usinados na parede da caixa (DiCu/resfriamento direto)
Canais integrados fundidos com tampa soldada
De qualquer forma, a carcaça do motor agora também é um componente pressurizado do sistema de refrigeração . A integridade do vazamento sob pressão do líquido refrigerante de 3–5 bar não é negociável. Um vazamento de líquido refrigerante dentro da carcaça do motor é um evento de falha do motor.
Mais de 95% das carcaças de motores EV de alumínio são fundidas sob pressão (HPDC) – ADC12, A383 ou ligas proprietárias. As peças fundidas sob pressão têm porosidade inerente em seções espessas e contaminação residual do agente de liberação da matriz nas superfícies. A soldagem MIG em carcaças de motores fundidas é notoriamente problemática: porosidade devido à contaminação da superfície, trincas a quente em transições espessas para finas e amolecimento da zona afetada pelo calor da têmpera T6.
O FSW, como um processo de estado sólido, consolida mecanicamente a junta e elimina tanto a herança de porosidade quanto o risco de trincas no ponto de fusão.
OEMs chineses (BYD, Geely, NIO, Xpeng): projetos de geração 2 e geração 3 em produção em volume com FSW
OEMs europeus (BMW, Volkswagen, Stellantis): Produção de carcaças de motor FSW para conjuntos de camisas de água Gen 2
OEMs dos EUA (GM Ultium, Rivian): FSW especificado para programas integrados de carcaça de motor de próxima geração
Fornecedores de nível 1 (BorgWarner, Valeo, Nidec, Jingjin Electric): linhas de produção FSW operacionais ou comissionadas
A decisão de adotar a soldagem por fricção não é mais motivada apenas pela qualidade da solda. À medida que as plataformas de motores EV se tornam mais compactas, mais potentes e mais integradas, os fabricantes estão a colocar maior ênfase na consistência da produção, na precisão dimensional, na automação e na fiabilidade a longo prazo.
Ao contrário dos processos convencionais de soldagem por fusão, o FSW permite que os fabricantes produzam carcaças de motores com distorção térmica mínima, mantendo ao mesmo tempo o alinhamento do furo do rolamento, o arredondamento da carcaça e a integridade da camisa de resfriamento. Essas características estão se tornando cada vez mais importantes à medida que os motores de acionamento modernos operam em velocidades rotacionais mais altas e densidades de potência mais altas, onde mesmo pequenos desvios dimensionais podem afetar o desempenho do NVH, o equilíbrio do rotor e a vida útil do rolamento.
A eficiência da produção é outro fator importante. A produção de veículos elétricos em grandes volumes requer processos estáveis e repetíveis, capazes de produzir centenas de milhares de componentes idênticos todos os anos. Como o FSW é um processo de estado sólido controlado por CNC, ele reduz significativamente a dependência do operador, minimiza a variação da solda e oferece suporte ao monitoramento automatizado da qualidade e à rastreabilidade total da produção.
A crescente adoção de carcaças de motor em alumínio fundido de alta pressão também acelerou a transição para o FSW. As ligas de alumínio fundido são bem conhecidas pelos desafios de soldagem que apresentam durante a soldagem por fusão convencional, incluindo porosidade, trincas a quente e entrada excessiva de calor. Ao evitar completamente o derretimento do material, a soldagem por fricção fornece uma solução muito mais estável para unir essas estruturas fundidas leves.
Para muitos fabricantes de veículos elétricos, a discussão passou de se o FSW é tecnicamente viável para como ele pode ser integrado nas linhas de produção de carcaças de motores da próxima geração . À medida que as camisas de resfriamento integradas, as geometrias complexas das carcaças e a fabricação automatizada continuam a evoluir, o FSW está se tornando cada vez mais o padrão de produção para conjuntos de carcaças de motores de alumínio de alto desempenho.
As carcaças de motores EV modernas devem combinar resistência estrutural, alinhamento preciso dos rolamentos, resfriamento líquido eficiente e confiabilidade de vedação de longo prazo em uma estrutura leve de alumínio. À medida que a densidade de potência e os volumes de produção continuam a aumentar, os processos convencionais de soldadura por fusão têm cada vez mais dificuldade em satisfazer estes requisitos de produção de forma consistente.
As carcaças do motor exigem tolerâncias dimensionais extremamente rígidas para manter o equilíbrio do rotor, o alinhamento dos rolamentos e o desempenho geral do sistema de transmissão.
A soldagem TIG ou MIG convencional introduz calor significativo ao redor de toda a junta, muitas vezes causando distorção do alojamento, desalinhamento do furo do rolamento e perda de circularidade. Muitos fabricantes devem realizar usinagem adicional após a soldagem para restaurar a precisão dimensional, aumentando tanto o custo de produção quanto o tempo de ciclo.
Como a soldagem por fricção gera calor localizado sem derreter o material de base, ela reduz significativamente a deformação térmica. A estreita zona afetada pelo calor ajuda a preservar a geometria do alojamento e minimiza a necessidade de usinagem pós-soldagem.
A maioria das carcaças de motores EV modernos são produzidas usando ligas de alumínio fundido sob pressão (HPDC), como ADC12, AlSi9Mn e AlSi10Mg.
Esses materiais geralmente contêm gases aprisionados e microporosidade inerente, tornando a soldagem por fusão convencional propensa a bolhas, trincas a quente e qualidade de solda inconsistente. A contaminação da superfície por agentes desmoldantes aumenta ainda mais a dificuldade de soldagem.
Como o FSW é um processo de estado sólido, o material nunca atinge o seu ponto de fusão. Em vez disso, a ferramenta rotativa deforma e consolida plasticamente a junta, produzindo soldas sólidas com porosidade significativamente menor e consistência melhorada após a preparação adequada da superfície.
Em projetos de produção, os fabricantes muitas vezes descobrem que os problemas de qualidade da solda se originam da preparação da superfície fundida e não do próprio processo de soldagem. A usinagem adequada da face da junta e a remoção de resíduos de liberação da matriz são essenciais para obter resultados de FSW estáveis e repetíveis.
Muitas carcaças de motores usam ligas de alumínio endurecidas por precipitação, como 6061-T6, para obter alta resistência estrutural.
A soldagem por fusão expõe uma ampla área a temperaturas elevadas, muitas vezes envelhecendo demais o material e reduzindo a resistência mecânica ao redor da solda. Esta zona enfraquecida afetada pelo calor pode se tornar um ponto de início de trincas por fadiga durante a operação prolongada do veículo.
O FSW produz uma zona afetada pelo calor muito mais estreita, ao mesmo tempo que promove a recristalização dinâmica dentro da região da solda. Como resultado, as características estruturais circundantes, como suportes de rolamentos e ressaltos de montagem, retêm mais de suas propriedades mecânicas originais.
Os motores de acionamento modernos incorporam cada vez mais camisas de refrigeração líquida integradas para melhorar o gerenciamento térmico.
Essas passagens de resfriamento devem permanecer completamente vedadas durante anos de ciclagem térmica, vibração e pressão interna do refrigerante. Mesmo pequenos defeitos de soldagem podem resultar em vazamento de líquido refrigerante, redução da eficiência de resfriamento ou falha completa do motor.
Com ferramentas e parâmetros de processo devidamente otimizados, a FSW produz consistentemente juntas densas e sem poros, capazes de atender aos rigorosos requisitos de teste de vazamento de hélio, mantendo a integridade da camisa de resfriamento.
À medida que a produção de veículos elétricos se expande globalmente, espera-se que os fabricantes produzam dezenas ou mesmo centenas de milhares de carcaças de motores todos os anos, mantendo uma qualidade consistente.
Os processos de soldagem manual introduzem variação do operador, maiores taxas de retrabalho e aumento dos custos de qualidade à medida que os volumes de produção aumentam.
Como o FSW é um processo de fabricação controlado por CNC e altamente repetível, cada solda segue os mesmos parâmetros validados para velocidade do fuso, velocidade de deslocamento, força axial e caminho da ferramenta. Isso melhora significativamente a estabilidade do processo, reduz as taxas de rejeição na primeira passagem e oferece suporte ao monitoramento automatizado da qualidade e à rastreabilidade da produção para fabricação em grande escala.
Tipo A: Solda de volta circunferencial (camisa de água ao casco)
Casco fundido (HPDC) ╭──────────────────────╮ │ ○ furo do rolamento ○ │ │ ┌──────────────────┐ │ │ │ Camisa de água │ │ ← Solda de sobreposição FSW ao longo de │ │ (semissólido elenco)│ │ a circunferência │ └──────────────────┘ │ ╰──────────────────────╯ Linha de solda → ═══════ A camisa de água (alumínio semissólido/reofundido) é montada sobre ou dentro do invólucro do HPDC e soldada ao longo da linha de junta circunferencial. Esta é uma junta sobreposta onde a ferramenta FSW penetra através de um componente e no outro.
Tipo B: Solda da placa de cobertura (caixa de canal integrada)
╭──────────────────────╮ │ ╱ch╲╱ch╲╱ch╲╱ch╲ │ ← Canais de resfriamento internos │ ┌──────────────────┐ │ │ │ Tampa placa │ │ ← solda por volta FSW │ └──────────────────┘ │ (semelhante à placa fria) ╰──────────────────────╯ Uma placa de cobertura plana ou contornada é soldada sobre canais internos usinados ou fundidos — funcionalmente idêntica à soldagem de placa fria, mas em um alojamento com recursos de montagem e furos de rolamento.
① Gerenciamento de pele fundida Os primeiros 0,3–0,5 mm de uma superfície fundida são a “camada de pele” – densa e relativamente livre de poros. Abaixo disso, o interior da peça fundida contém microporosidade distribuída. O FSW não deve fundir novamente a pele (evitando a explosão da porosidade), mas deve penetrar através dela para agitar o material limpo. O processo de estado sólido do FSW evita naturalmente esse problema – o material nunca derrete.
② Controle do caminho de soldagem circunferencial Para caixas redondas, o caminho de soldagem é um círculo — simples para uma máquina controlada por CNC com mesa rotativa. Para caixas não circulares (ovais, em forma de D ou com contornos), máquina de 5 eixos ou um sistema FSW robótico . é necessária uma O sistema robótico FSW-R da ZHFSW lida com caminhos de contorno complexos com compensação de caminho em tempo real.
③ Sobreposição de início/parada de soldagem Em soldas circunferenciais, a ferramenta deve se sobrepor ao ponto inicial em 10–20 mm para garantir o fechamento total da junta. A zona de sobreposição requer rampa de parâmetro cuidadosa (entrada e saída da ferramenta) para evitar defeitos de buraco de fechadura. As máquinas ZHFSW usam ciclos de retração programados com aceleração controlada por força para garantir transições de sobreposição limpas.
④ Gerenciamento de entrada de calor As carcaças do motor têm espessuras de parede variadas — grossas nos flanges de montagem, finas no cilindro. A variação da massa térmica ao longo do caminho da solda significa que o processo FSW deve adaptar a entrada de calor em tempo real. O modo de controle de força do ZHFSW compensa naturalmente: a máquina mantém uma força axial consistente, independentemente das condições térmicas locais.
Combinação de liga |
Tipo de junta |
Grossura |
RPM |
Atravessar |
Vigor |
|---|---|---|---|---|---|
AlSi10Mg (invólucro HPDC) + A356 (capa semissólida) |
Circ. colo |
3+3mm |
1.000–1.500 |
400–700 mm/min |
12–20kN |
AlSi9Mn (HPDC) + 6061 (revestimento extrudado) |
Circ. colo |
3+4mm |
800–1.200 |
300–600 mm/min |
15–25kN |
AlSi10Mg (HPDC) + 6061 (placa de cobertura) |
Volta linear |
3+2mm |
1.200–1.800 |
500–900 mm/min |
8–15kN |
A junta FSW da carcaça do motor mais comum é uma solda de topo de circunferência completa que une o corpo cilíndrico a um flange ou tampa de extremidade:
Corpo do motor (cilindro fundido) ─── Junta de topo ─── Flange / tampa final ↓ A ferramenta FSW rotativa atravessa a circunferência ↓ O pino mergulha através da interface da junta ↓ O material plastifica e flui ao redor do pino ↓ Som metalúrgico ligação - sem enchimento, sem porosidade Parâmetros principais para carcaça de motor cilíndrico FSW:
Parâmetro |
Faixa Típica |
Notas |
|---|---|---|
Rotação da ferramenta |
1.200–2.500 RPM |
Maior para paredes mais finas |
Velocidade transversal |
400–1000 mm/min |
Afeta a entrada de calor |
Força de mergulho |
2–8 kN |
Controlado por servo |
Diâmetro do ombro |
Diâmetro do pino × 3–4 |
Proporção padrão |
Profundidade do pino |
Espessura da parede + 0,5 mm |
Deve penetrar totalmente |

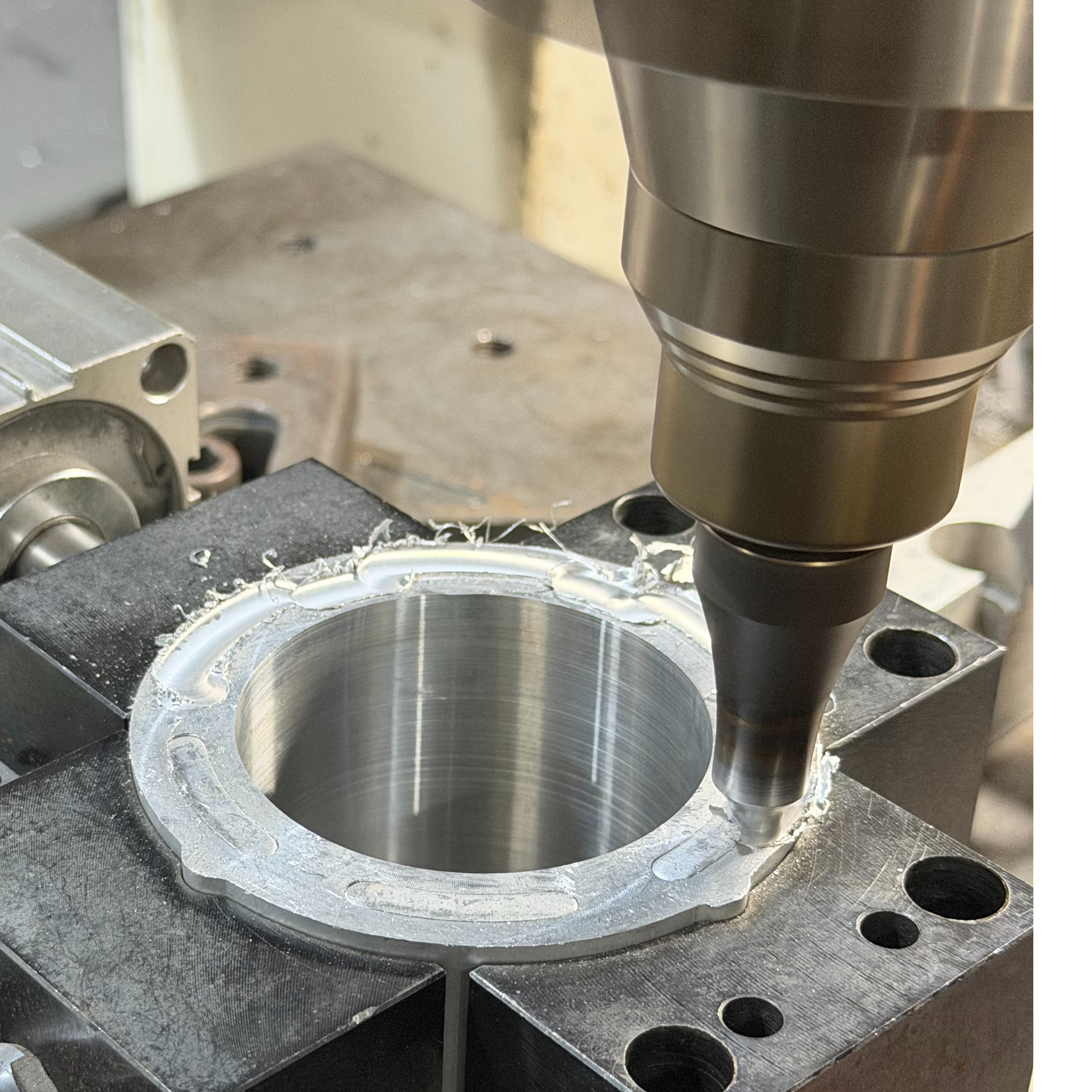

Para carcaças de motores com camisas de água integradas, normalmente existem dois níveis de juntas FSW:
Solda perimetral externa — fecha o corpo cilíndrico ao flange principal. Esta é a junta estrutural primária.
Solda do canal interno — veda a tampa da camisa de resfriamento. Geralmente é uma junta sobreposta com a mesma abordagem de ferramenta de pino retrátil usada para resfriar placas. Requer controle preciso da altura Z para evitar a deformação do canal.

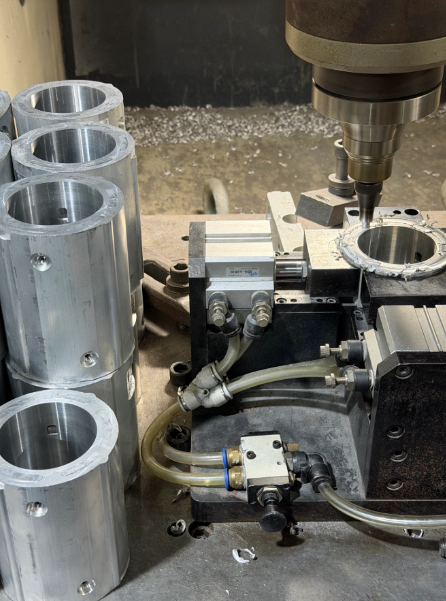

A carcaça do motor FSW requer um acessório rígido e concêntrico que:
Mantém a carcaça cilíndrica perfeitamente redonda durante a soldagem (o alumínio desvia se não for apoiado)
Fornece uma barra de apoio abaixo da solda para suportar a força de mergulho da ferramenta
Permite carga/descarga rápida para metas de tempo de ciclo de produção
Os engenheiros da ZHFSW trabalham com equipes de ferramentas do cliente para projetar acessórios específicos para a carcaça do motor – normalmente um projeto de anel dividido que abre para carregamento e fecha concentricamente ao redor da carcaça antes da soldagem.
Parâmetro |
Faixa Típica |
Influência |
|---|---|---|
Rotação da ferramenta |
800–1800 RPM |
Geração de calor |
Velocidade de viagem |
300–900 mm/min |
Produtividade |
Força axial |
8–25kN |
Consolidação de solda |
Inclinação da ferramenta |
1,5–3° |
Fluxo de materiais |
Diâmetro do ombro |
12–24 mm |
Acabamento de superfície |
A soldagem por fricção e mistura bem-sucedida começa muito antes do processo de soldagem em si. Para carcaças de motores elétricos, o design do produto tem influência direta na qualidade da solda, na estabilidade dimensional, no alinhamento dos rolamentos e na confiabilidade da produção a longo prazo. A avaliação desses fatores durante a fase de projeto ajuda a reduzir o risco de fabricação e, ao mesmo tempo, melhora a consistência do processo.
Os furos dos rolamentos estão entre as características mais críticas da carcaça de um motor elétrico. Como o alinhamento dos rolamentos afeta diretamente o equilíbrio do rotor, a vibração e a vida útil, a zona de solda deve ser posicionada longe o suficiente dos assentos dos rolamentos usinados com precisão para minimizar a influência térmica.
Como recomendação geral, o furo do rolamento deve estar localizado a pelo menos 15 mm da linha central da solda sempre que possível. Isso ajuda a preservar a precisão da usinagem e reduz a necessidade de correção pós-soldagem.
Ao contrário dos componentes planos de alumínio, as carcaças dos motores são estruturas cilíndricas que podem deformar-se se não forem devidamente apoiadas durante a soldadura.
Antes de selecionar um processo FSW, os fabricantes devem avaliar:
Diâmetro da carcaça e rigidez da parede
Tolerância de redondeza
Método de fixação
Suporte de fixação em toda a circunferência
Um acessório concêntrico adequadamente projetado ajuda a manter a geometria do alojamento durante todo o ciclo de soldagem e melhora a repetibilidade durante a produção de alto volume.
As carcaças dos motores geralmente contêm ressaltos de montagem, camisas de resfriamento, nervuras de reforço e suportes de rolamento, resultando em variações significativas na espessura da parede.
Transições de grandes espessuras podem alterar o fluxo de calor local e a plastificação do material durante a soldagem. Sempre que possível, o caminho da solda deve ser projetado através de áreas com espessura de parede relativamente uniforme para manter o fluxo estável do material e a qualidade consistente da solda.

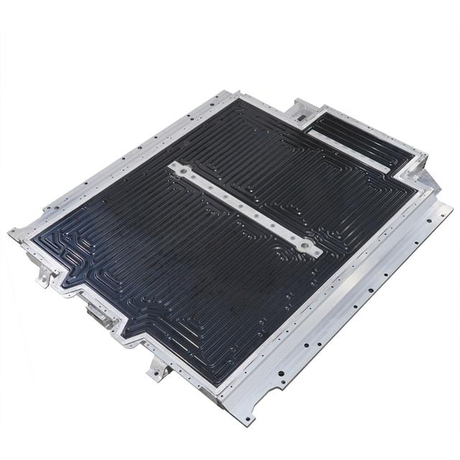

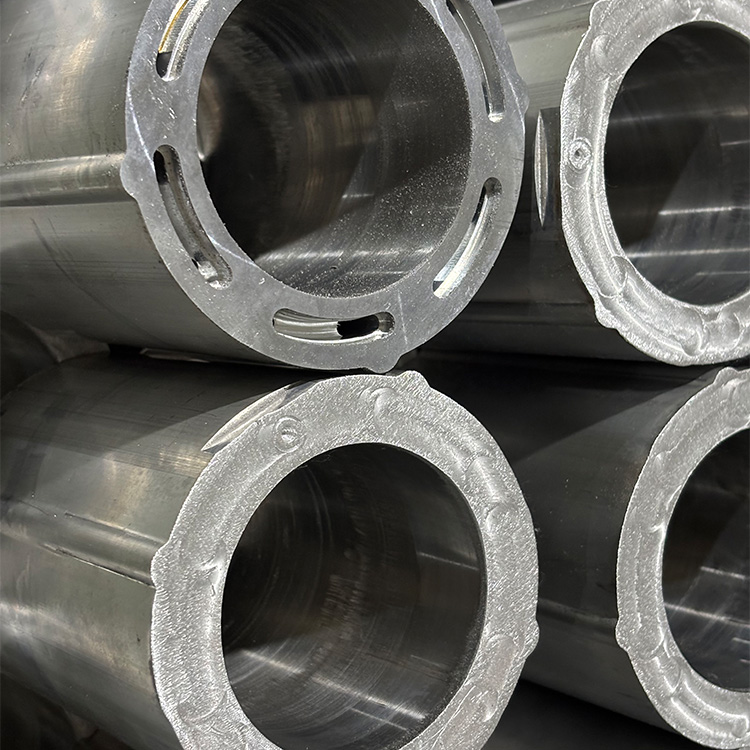

Muitas carcaças de motores EV modernos integram camisas de água ou canais de resfriamento internos diretamente na peça fundida.
Durante o projeto do produto, deve ser mantida folga suficiente entre o caminho da solda e as estruturas internas de resfriamento para evitar deformação excessiva causada pela penetração da ferramenta ou pela força de soldagem.
Os engenheiros também devem considerar:
Espaçamento entre canais
Sobreposição da placa de cobertura
Localização da passagem do refrigerante
Largura mínima do terreno ao redor do caminho da solda
Esses detalhes de projeto influenciam diretamente a estanqueidade e o desempenho de resfriamento a longo prazo.
A acessibilidade do caminho de soldagem determina tanto a seleção da máquina quanto a eficiência da produção.
Soldas circunferenciais simples geralmente são adequadas para sistemas FSW de pórtico equipados com mesas rotativas, enquanto geometrias de alojamento complexas com múltiplos caminhos de solda ou contornos irregulares podem exigir soluções robóticas de FSW.
Considerar a acessibilidade dos equipamentos durante o desenvolvimento do produto pode simplificar o projeto dos acessórios, reduzir a complexidade da programação e melhorar a escalabilidade da fabricação futura.
Elemento de design |
Diretriz Recomendada |
|---|---|
Distância do furo do rolamento |
≥15 mm da linha central da solda |
Espessura da parede |
2,5–8 mm preferido |
Largura do terreno |
≥5 mm ao redor do caminho da solda |
Acessibilidade de solda |
Acesso externo preferido |
Redondeza da carcaça |
Mantenha a concentricidade suportada pelo acessório |
Folga do canal de resfriamento |
Evite colocar canais diretamente abaixo da linha de solda |
Antes de especificar uma máquina, verifique estes atributos de projeto:
Recurso de projeto |
Compatível com FSW |
FSW-desafiador |
|---|---|---|
Acesso conjunto |
Caminho de solda externo, a ferramenta pode alcançar a junta de fora |
Caminho de solda interno que requer inserção de ferramenta no furo do alojamento |
Largura do terreno |
≥5 mm de terreno sólido entre a linha de solda e os recursos internos |
<3 mm de terra ou linha de solda adjacente à parede fina do canal |
Espessura da parede |
≥2,5 mm em ambos os componentes na junta |
<2 mm em qualquer componente (requer micro-FSW) |
Geometria do caminho de solda |
Contorno circular ou simples |
Caminho 3D complexo com raios estreitos (<50mm) |
Material |
Fundição de alumínio + fundição/extrusão de alumínio |
Alumínio + aço (FSW de metal diferente é possível, mas requer processo especializado) |
Pergunta |
Por que é importante |
|---|---|
Qual liga de alumínio é usada? |
Determina os parâmetros de soldagem |
A carcaça é fundida ou usinada? |
Influencia a estabilidade do processo |
É necessária estanqueidade? |
Determina a inspeção de qualidade |
Qual é o volume de produção anual? |
Influencia a seleção da máquina |
A automação está planejada? |
Determina a estratégia de fixação e controle |
① Tipo de máquina: Pórtico vs. Robótico

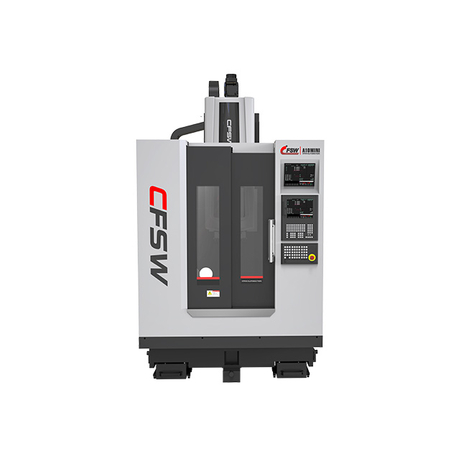

Máquina pórtico (série FSW-BL): Melhor para produção de alto volume e tipo carcaça única. Maior rigidez, tempo de ciclo mais rápido, programação mais simples. Ideal para soldas circunferenciais em caixas redondas ou quase redondas com mesa rotativa.
Sistema robótico (FSW-R): Melhor para produção do tipo multi-invólucro com geometrias variadas de caminhos de soldagem. Mais flexível, lida com caminhos não circulares e contornados. A rigidez ligeiramente inferior limita a força axial máxima.
② Mesa rotativa vs. Eixo linear
Mesa rotativa : A carcaça gira sob um cabeçote FSW estacionário — configuração mais simples para soldas circunferenciais
Eixo linear : Carcaça estacionária, cabeçote transversal FSW — melhor para soldas lineares de placas de cobertura
Combinado : Mesa rotativa + eixo linear para caixas com requisitos de solda circunferencial e linear
③ Projeto do acessório Os acessórios da carcaça do motor devem:
Localize o alojamento em relação ao caminho da solda dentro de ±0,1 mm
Apoie a carcaça contra a força axial sem distorcer as paredes finas
Permitir carga/descarga rápida (meta: <60 segundos)
Acomode a proteção do furo do rolamento (não fixe nas superfícies usinadas do rolamento)
Teste |
Freqüência |
Especificação |
|---|---|---|
Teste de vazamento de hélio |
100% da produção |
<1×10⁻⁷ mbar·L/s a 0,3 bar |
Medição do furo do rolamento |
100% (pós-soldagem) |
Concentricidade ≤0,02mm, cilindricidade ≤0,05mm |
Macro de seção transversal |
Primeiro artigo + 1/100 |
Sem vazios, rachaduras ou consolidação incompleta |
Teste de tração |
Primeiro artigo + 1/500 |
≥80% de UTS de metal base HPDC |
Teste de fadiga |
Primeiro artigo + anual |
De acordo com a especificação do OEM (normalmente 10⁶ ciclos na tensão do projeto) |
Ciclo de pressão |
Primeiro artigo + anual |
50.000 ciclos -40°C a +130°C, zero vazamentos |
Um projeto de FSW de carcaça de motor bem-sucedido depende de muito mais do que o próprio processo de soldagem. Desde a qualidade da fundição até o teste final de vazamento, cada etapa da fabricação contribui para a precisão dimensional, desempenho de vedação e confiabilidade a longo prazo da carcaça do motor acabada.
O fluxo de trabalho abaixo ilustra um processo de produção típico para carcaças de motor EV de alumínio usando soldagem por fricção.
Etapa |
Estágio de Fabricação |
Objetivos principais |
|---|---|---|
1 |
Revisão de projeto de habitação |
Verifique a geometria da junta, a localização do furo do rolamento, o layout da camisa de resfriamento, a espessura da parede e a acessibilidade da solda. |
2 |
Fundição e Usinagem |
Produza a carcaça de alumínio, os furos dos rolamentos da máquina, as superfícies de vedação e as áreas de preparação de solda com as tolerâncias exigidas. |
3 |
Preparação de Superfície |
Remova resíduos de liberação de matriz, oxidação e contaminantes da zona de solda para garantir um fluxo estável de material. |
4 |
Posicionamento do aparelho |
Fixe a carcaça usando fixações concêntricas ou mesas rotativas para manter a circularidade e a estabilidade dimensional durante a soldagem. |
5 |
Soldagem por Fricção e Mistura |
Execute soldas circunferenciais ou lineares usando velocidade do fuso, velocidade de deslocamento, força axial e geometria da ferramenta otimizadas. |
6 |
Monitoramento em processo |
Registre parâmetros de soldagem, carga do fuso, força axial e dados de processo para rastreabilidade de qualidade. |
7 |
Vazamento e inspeção dimensional |
Realize testes de vazamento de hélio, inspeção do furo do rolamento, verificação de circularidade e medição dimensional. |
8 |
Validação Final e Montagem |
Preencha a documentação de qualidade, verifique as especificações do OEM e libere a carcaça para montagem do motor. |
Embora as linhas de produção individuais possam variar dependendo do projeto do motor e do volume de produção, a maioria dos fabricantes de veículos elétricos segue um fluxo de trabalho semelhante para garantir qualidade de solda consistente, alinhamento estável dos rolamentos e desempenho confiável do sistema de refrigeração durante a produção em massa.
Estágio de Fabricação |
Controle de Qualidade Primário |
|---|---|
Fundição |
Inspeção de porosidade |
Usinagem |
Precisão do furo do rolamento |
Preparação de Superfície |
Verificação de limpeza |
PTS |
Monitoramento de parâmetros de soldagem |
Teste de vazamento |
Teste de vazamento de hélio |
Inspeção Final |
Redondeza, concentricidade, verificação dimensional |
Selecionar o sistema correto de soldagem por fricção e mistura é tão importante quanto escolher o processo de soldagem apropriado. As carcaças do motor EV exigem controle preciso da força axial, suporte de fixação estável, posicionamento preciso do caminho de solda e monitoramento confiável do processo para garantir precisão dimensional e consistência de produção a longo prazo.
Diferentes projetos de carcaça de motor também exigem diferentes configurações de máquina, dependendo do diâmetro da carcaça, da geometria da junta, do volume de produção e dos requisitos de automação.
Modelo |
Configuração |
Mais adequado para |
|---|---|---|
FSW-BL2520 + Mesa Rotativa |
Sistema de pórtico de alta rigidez |
Produção em grande volume de carcaças de motor redondas com soldas circunferenciais |
FSW-A10 + Mesa Rotativa |
Sistema de pórtico compacto |
Carcaças de motores pequenos e médios com requisitos de produção estáveis |
Sistema robótico FSW-R |
FSW robótico de seis eixos |
Carcaças não circulares, caminhos de solda complexos e produção de modelos mistos |
Carcaças de motor em alumínio fundido de alta pressão apresentam desafios únicos de soldagem porque o teor de silício, a porosidade da peça fundida e as condições da superfície variam significativamente entre as ligas. Os sistemas FSW de nível de produção devem, portanto, suportar parâmetros de soldagem validados para materiais fundidos comumente usados, como ADC12, AlSi9Mn, AlSi10Mg e A356.
Através de extensa validação de aplicação, a Zhihui Welding desenvolveu parâmetros de processo otimizados para essas ligas de carcaça de motor amplamente utilizadas, ajudando os fabricantes a melhorar a consistência da solda e, ao mesmo tempo, reduzindo defeitos relacionados à porosidade.
A maioria das carcaças de motores EV exigem soldas de circunferência total unindo o corpo da carcaça às camisas de resfriamento, tampas de extremidade ou flanges estruturais.
Para manter uma qualidade de solda consistente em torno de uma junta de 360 graus, o equipamento de produção deve fornecer:
Posicionamento rotativo de alta precisão
Força axial estável em todo o caminho da solda
Controle suave de sobreposição start-stop
Sincronização automática entre o movimento do fuso e o movimento rotativo
A Zhihui Welding integra mesas rotativas de precisão com sistemas FSW de pórtico para obter soldagem circunferencial estável, mantendo excelente consistência dimensional.
A geometria da carcaça do motor pode deformar-se facilmente se as forças de fixação forem desiguais ou insuficientemente suportadas.
Equipamentos bem projetados devem:
Mantenha a redondeza do alojamento durante a soldagem
Proteja furos de rolamentos usinados com precisão
Suporta peças fundidas de paredes finas contra forças de soldagem
Reduza a variação de configuração entre lotes de produção
Habilite carregamento e descarregamento rápidos para produção automatizada
Em vez de depender de acessórios padrão, a Zhihui Welding desenvolve ferramentas específicas para aplicações com base na geometria da carcaça, nos requisitos de produção e nos objetivos de automação de cada cliente.
Embora muitas carcaças de motores sejam circulares, os projetos modernos de veículos elétricos incluem cada vez mais contornos irregulares, estruturas de resfriamento integradas e múltiplos caminhos de soldagem.
Os sistemas de produção devem, portanto, apoiar:
Programação do caminho de soldagem baseada em CAD
Ajuste automático de velocidade em seções curvas
Controle de força em malha fechada
Interpolação multieixo para geometrias complexas
Esses recursos ajudam a manter o fluxo estável do material e a qualidade consistente da solda, independentemente do formato do alojamento.
A fabricação automotiva exige documentação completa do processo para garantia de qualidade e conformidade com OEM.
Um sistema moderno de produção de FSW deve registrar:
Velocidade do fuso
Velocidade de viagem
Força axial
Temperatura de soldagem (quando aplicável)
Tempo do ciclo de soldagem
Resultados de inspeção aprovado/reprovado
Número de série da peça e histórico de produção
A Zhihui Welding oferece suporte ao registro completo de dados de produção e integração MES por meio de protocolos de comunicação industrial padrão, permitindo rastreabilidade total do processo durante todo o ciclo de vida da fabricação.
O desempenho real da produção varia de acordo com o projeto da carcaça do motor, seleção da liga, configuração do acessório e condições de produção. Sob condições de fabricação validadas, os resultados típicos de produção incluem:
Indicador de desempenho |
Resultado Típico |
|---|---|
Taxa de aprovação no teste de vazamento de hélio |
>99,2% |
Distorção do furo do rolamento |
<0,015 mm |
Tempo de ciclo de soldagem circunferencial |
Aproximadamente 3,5 min (caixa de Ø280 mm) |
Eficiência de tração conjunta |
82–88% da resistência do material base |
Desempenho do ciclo de pressão |
Mais de 50.000 ciclos sem vazamento |
Vida útil típica da ferramenta |
800–1.200 m em ligas de alumínio fundido |
Esses valores servem como referências gerais de produção. O desempenho real depende da geometria do alojamento, da liga de alumínio, da configuração da junta, do projeto do acessório e da otimização do processo.
A seleção de um sistema FSW é apenas uma parte de um projeto de carcaça de motor bem-sucedido. O desempenho da produção a longo prazo depende da integração do design do produto, engenharia de acessórios, desenvolvimento de processos de soldagem, automação e validação de qualidade.
A Zhihui Welding trabalha em estreita colaboração com fabricantes de motores EV durante todo o processo de desenvolvimento, fornecendo suporte de engenharia desde estudos de viabilidade e validação de processos até projeto de acessórios, integração de equipamentos e otimização de produção.
✔ Avaliação conjunta de viabilidade
✔ Otimização do caminho de soldagem
✔ Suporte ao design de luminárias
✔ Amostra de soldagem e validação de processo
✔ Integração da linha de produção
✔ Treinamento de operadores
✔ Otimização de processos para produção em massa
Diferentes tecnologias de soldagem oferecem diferentes vantagens dependendo do projeto da carcaça do motor, do volume de produção, do tipo de material e dos requisitos de qualidade. A comparação abaixo fornece uma orientação geral para selecionar o processo de adesão mais adequado.
Critérios de Avaliação |
Soldagem por Fricção e Mistura (FSW) |
Soldagem TIG |
Soldagem a laser |
|---|---|---|---|
Compatibilidade com alumínio fundido |
Excelente |
Justo |
Bom |
Porosidade de solda |
Muito baixo |
Alto risco |
Moderado |
Distorção Térmica |
Muito baixo |
Alto |
Baixo |
Precisão do furo do rolamento |
Excelente |
Muitas vezes requer reusinagem |
Bom |
Zona Afetada pelo Calor |
Estreito |
Largo |
Estreito |
Força Articular |
Excelente |
Bom |
Bom |
Desempenho à prova de vazamentos |
Excelente |
Moderado |
Bom |
Automação de Produção |
Excelente |
Moderado |
Excelente |
Repetibilidade do Processo |
Excelente |
Dependente do Operador |
Excelente |
Investimento inicial em equipamento |
Médio |
Baixo |
Alto |
Melhor Aplicação |
Carcaças de motores EV de alto volume |
Fabricação e reparo de baixo volume |
Componentes de precisão para chapas finas |
Dica de seleção: Para produção de alto volume de carcaças de motores EV que exigem excelente estabilidade dimensional, desempenho à prova de vazamentos e fabricação automatizada, a soldagem por fricção é geralmente a solução preferida. A soldagem TIG permanece adequada para trabalhos de protótipos e aplicações de reparo, enquanto a soldagem a laser é frequentemente selecionada para montagens de precisão de paredes finas, onde a entrada mínima de calor é crítica.
À medida que os sistemas de acionamento elétrico continuam a evoluir em direção a maior densidade de potência, resfriamento integrado e estruturas leves de alumínio, a fabricação de carcaças de motores exige uma precisão muito maior do que a soldagem por fusão tradicional pode oferecer de forma consistente.
A soldagem por fricção e mistura aborda esses desafios por meio de união em estado sólido, proporcionando excelente estabilidade dimensional, baixa distorção, desempenho superior à prova de vazamentos e qualidade de produção altamente repetível. Essas vantagens tornam o FSW particularmente adequado para carcaças de motores em alumínio fundido com camisas de resfriamento integradas e fabricação automatizada de alto volume.
Para os fabricantes que desenvolvem sistemas de acionamento EV de próxima geração, a seleção da tecnologia de soldagem apropriada durante a fase inicial do projeto pode reduzir o risco de produção, melhorar a confiabilidade do produto e apoiar a escalabilidade da produção futura.
Sua exigência |
Solução recomendada |
|---|---|
Carcaça do motor fundido sob pressão HPDC |
✅FSW |
A precisão do furo do rolamento é crítica |
✅FSW |
Produção anual >50.000 unidades |
✅FSW |
Soldagem de protótipo ou reparo |
✅TIG |
Peças finas de alumínio de precisão |
✅ Laser |
Caminhos de solda não circulares complexos |
✅ FSW robótico |
A soldagem por fricção é preferida porque produz juntas de baixa distorção e alta resistência, sem derreter o material de base. Em comparação com a soldagem por fusão convencional, o FSW preserva melhor a circularidade da carcaça, o alinhamento do furo do rolamento e a precisão dimensional, tornando-o particularmente adequado para carcaças leves de motores de alumínio usados em veículos elétricos.
Sim. O FSW tem um desempenho excepcionalmente bom em muitas ligas de alumínio fundido sob pressão, incluindo materiais à base de ADC12 e AlSi. Como o processo não derrete o material, ele reduz significativamente os defeitos comuns da soldagem por fusão, como porosidade, trincas a quente e bolhas relacionadas ao gás. A preparação adequada da superfície continua essencial para uma qualidade de solda consistente.
Uma das principais vantagens do FSW é o seu baixo aporte térmico. Como apenas o material imediatamente ao redor da ferramenta rotativa é plastificado, a distorção térmica é significativamente menor do que na soldagem TIG ou MIG. Isso ajuda a manter o alinhamento do furo do rolamento e muitas vezes reduz ou elimina a necessidade de usinagem corretiva pós-soldagem.
Sim. Quando combinada com projeto de junta, ferramentas e parâmetros de processo apropriados, a FSW pode produzir consistentemente camisas de resfriamento totalmente vedadas, capazes de atender aos exigentes requisitos de teste de vazamento de hélio para sistemas de acionamento EV e carcaças de motores refrigerados a líquido.
Os materiais típicos incluem 6061-T6, 6082, 6005A, AlSi10Mg, ADC12 e outras ligas de alumínio fundido ou forjado. Os parâmetros de soldagem mais adequados dependem da composição da liga, da espessura da parede e do projeto específico do alojamento.
Comparada com a soldagem TIG, a FSW geralmente proporciona menor distorção, melhor estabilidade dimensional, porosidade reduzida, maior consistência do processo e melhor adequação para produção em massa automatizada. A soldagem TIG continua sendo apropriada para fabricação de protótipos, trabalhos de reparo ou aplicações de baixo volume onde a velocidade de produção é menos crítica.
A maioria dos fabricantes verifica a qualidade da solda por meio de inspeção dimensional, medição do furo do rolamento, inspeção de circularidade, exame visual, testes não destrutivos quando necessário e testes de vazamento de hélio para caixas refrigeradas a líquido. As linhas de produção também registram parâmetros de soldagem, como velocidade do fuso, velocidade de deslocamento e força axial, para garantir a rastreabilidade do processo.
Sim. Os sistemas FSW modernos podem ser configurados para fabricar vários tamanhos de carcaças, alterando acessórios, ferramentas e programas de soldagem. Sistemas de fixação flexíveis e controles CNC programáveis permitem que os fabricantes alternem com eficiência entre diferentes modelos de produtos, mantendo ao mesmo tempo uma qualidade de solda consistente.
Os fabricantes normalmente consideram mudar para FSW quando os volumes de produção aumentam, as tolerâncias dimensionais se tornam mais restritas ou a soldagem convencional resulta em distorção excessiva, porosidade ou retrabalho. O investimento torna-se particularmente atraente para linhas de produção automatizadas que exigem qualidade estável e processos de fabricação repetíveis.
A solução ideal depende de vários fatores, incluindo dimensões da carcaça, liga de alumínio, espessura da parede, configuração da junta, projeto da camisa de resfriamento, volume de produção anual, requisitos de automação e padrões de qualidade. A avaliação desses fatores no início do desenvolvimento do produto ajuda a determinar a configuração apropriada da máquina, as ferramentas, o projeto dos acessórios e a estratégia de produção.
