Soldadura por fricción y agitación de aluminio: la guía completa para fabricantes industriales

Respuesta rápida: ¿Qué es la soldadura por fricción y agitación de aluminio?  La soldadura por fricción y agitación de aluminio (FSW) es un proceso de unión de estado sólido en el que una herramienta de pasador giratorio genera calor por fricción (ablandando el aluminio por debajo de su punto de fusión) y agita mecánicamente el material para formar una junta de soldadura totalmente consolidada y libre de defectos. Sin derretirse. Sin alambre de relleno. Sin gas protector.

Es el método de soldadura dominante para el aluminio en la fabricación de alto rendimiento y representa más del 33% del mercado mundial de FSW (Coherent Market Insights, 2026). Para las series de aleaciones 5xxx, 6xxx y 7xxx, los caballos de batalla de la fabricación de vehículos eléctricos, aeroespacial y electrónica, FSW supera consistentemente a MIG y TIG en resistencia, distorsión y repetibilidad.

En pocas palabras: si su producto es aluminio y la calidad de la junta es importante, FSW es ​​el proceso a evaluar primero.

Datos clave de un vistazo:

Si necesita soldaduras de aluminio de alta resistencia y sin fugas a escala de producción, FSW es ​​la respuesta en la que la industria ha convergido.

Dónde se utiliza el aluminio FSW: escenarios industriales

El aluminio es el material que define la fabricación ligera moderna. El cambio hacia la electrificación, los mandatos de reducción de peso y los requisitos de gestión térmica más estrictos han convergido para hacer que el FSW de aluminio no solo sea viable, sino que a menudo sea el único proceso que cumple con las especificaciones.

El aluminio FSW se ha convertido en la columna vertebral del proceso de soldadura en varias industrias de alto crecimiento:

Segmentos de mercado que impulsan la adopción de FSW de aluminio

Se prevé que el mercado de equipos FSW crezca de 286 millones de dólares en 2026 a 461 millones de dólares en 2035 (CAGR 5,5%), y las aleaciones de aluminio representarán el segmento de materiales más grande durante este período. Explore nuestras soluciones de máquinas de soldadura por fricción y agitación para bandejas de baterías de aluminio, placas de enfriamiento y aplicaciones estructurales livianas.

El aluminio no es una de las aplicaciones de FSW. El aluminio IS FSW : cualquier otro material (cobre, magnesio, titanio) es una extensión de las técnicas desarrolladas originalmente para el aluminio. Diferentes materiales requieren diferentes estrategias de proceso porque la conductividad térmica, el comportamiento del flujo plástico y la gestión del calor varían significativamente entre las aleaciones. Lea nuestra guía sobre soldadura por fricción y agitación de aleaciones de cobre.

Vehículos de nueva energía (NEV): el mercado más grande

La revolución de los vehículos eléctricos funciona con aluminio. Las bandejas de baterías, las placas de refrigeración y las carcasas de motores exigen soldaduras ligeras, a prueba de fugas y estructuralmente sólidas. FSW ofrece los tres simultáneamente, lo que la convierte en la opción predeterminada para los proveedores automotrices de nivel 1 en todo el mundo. Para las bandejas de baterías de vehículos eléctricos y las placas de enfriamiento, la soldadura por fricción y agitación estable es fundamental tanto para la resistencia estructural como para el rendimiento a prueba de fugas. Explore nuestros servicios de soldadura de componentes para vehículos eléctricos y procesamiento de FSW.

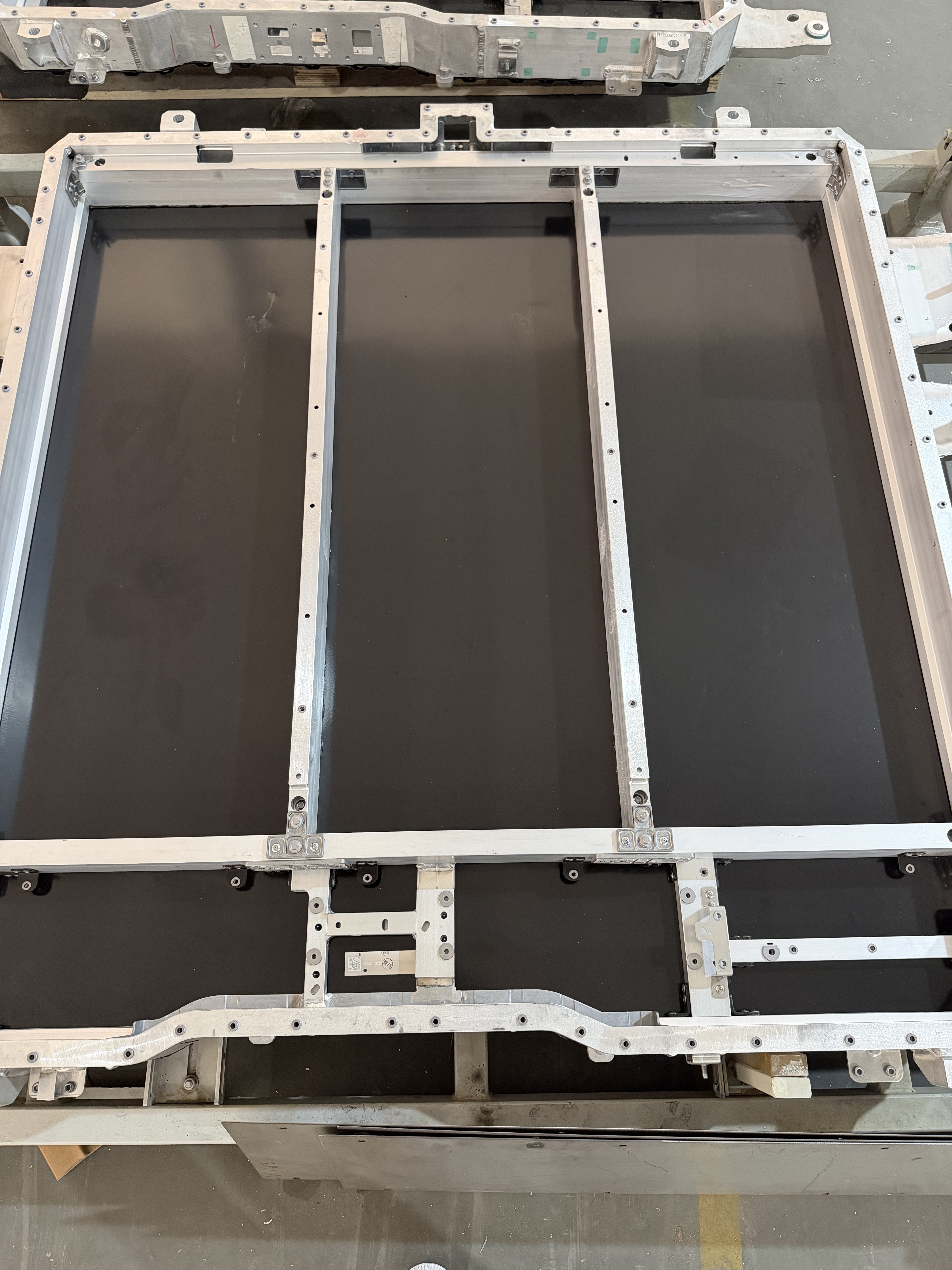

• Gabinetes de bandejas de baterías: integridad estructural + sellado hermético

• Placas de refrigeración líquida: soldaduras de canales internos sin distorsión

• Carcasas de motor: uniones cilíndricas de estrecha tolerancia

Aeroespacial: precisión crítica

Los paneles del fuselaje, los tanques de combustible y los marcos estructurales de las aeronaves requieren soldaduras con tolerancia cero a defectos . FSW reemplazó el remachado en varios programas de aeronaves debido a su vida útil superior a la fatiga y su peso reducido.

Los verdaderos puntos débiles: por qué falla la soldadura convencional del aluminio

Parece que el aluminio debería ser fácil de soldar: es blando, está en todas partes. Pero en la práctica, esto crea serios dolores de cabeza en la producción:

Punto doloroso n.º 1: porosidad y grietas en caliente en soldaduras por fusión

Cuando el aluminio se funde durante la soldadura por arco, el hidrógeno puede disolverse en el baño de soldadura fundido. A medida que el metal se solidifica, el hidrógeno puede quedar atrapado dentro de la junta y formar porosidad. Esto debilita la soldadura exactamente donde la resistencia y el rendimiento del sellado son más importantes.

El agrietamiento en caliente es otro riesgo común, especialmente al soldar aleaciones de aluminio de alta resistencia. Materiales como 6061-T6 y 7075-T6 son difíciles de soldar por fusión de manera consistente porque la fusión y la solidificación pueden reducir la integridad de la unión y aumentar las tasas de retrabajo.

Punto débil n.º 2: la distorsión y la tensión residual reducen la precisión dimensional

El aluminio tiene una alta conductividad térmica y un punto de fusión relativamente bajo. La soldadura por arco introduce calor concentrado, lo que puede provocar que las piezas delgadas de aluminio se deformen o deformen.

En el caso de las carcasas de baterías, las placas de refrigeración líquida y las piezas estructurales de paredes delgadas, incluso una pequeña distorsión puede crear problemas graves. Una mala planitud puede afectar el ensamblaje, el sellado, las pruebas de fugas y el mecanizado posterior. En aplicaciones de precisión, la deformación posterior a la soldadura puede convertir una pieza calificada en chatarra.

Punto problemático n.º 3: la capa de óxido y el ablandamiento de la HAZ hacen que la calidad de la soldadura sea inestable

El aluminio forma naturalmente una capa de óxido en la superficie. Esta capa de óxido de aluminio tiene un punto de fusión mucho más alto que el propio aluminio, por lo que debe romperse y dispersarse adecuadamente durante la soldadura. La soldadura por arco no siempre maneja esta capa de manera consistente, especialmente en uniones complejas o series de aleaciones de alta resistencia.

La zona afectada por el calor es otro desafío. En las aleaciones de aluminio 6xxx y 7xxx, el calor excesivo puede reducir el temple original y las propiedades mecánicas. Esta es una de las razones por las que las aleaciones aeroespaciales de alta resistencia, como la 7075, se consideran difíciles de soldar mediante procesos MIG o TIG convencionales.

Punto problemático n.° 4: el alambre de relleno aumenta el costo y puede afectar la resistencia a la corrosión

La soldadura MIG y TIG a menudo requiere alambre de relleno, como 4043 o 4047. Esto agrega costos de consumibles e introduce dilución de la aleación en el área de soldadura.

Para estructuras marinas, marcos de aluminio para exteriores y componentes sensibles a la corrosión, el cordón de relleno y la zona afectada por el calor pueden convertirse en puntos débiles durante el servicio a largo plazo. Esto crea preocupaciones adicionales sobre la durabilidad, el tratamiento de la superficie y el rendimiento del ciclo de vida.

Punto débil n.º 5: la soldadura manual crea variaciones entre operadores

La soldadura TIG de alta calidad depende en gran medida de la habilidad del operador. La consistencia de la soldadura puede cambiar con el movimiento de la mano, la fatiga, el ángulo del soplete, la alimentación del alambre y el control del calor.

Para la producción en masa, esta variación se convierte en un riesgo importante para la calidad. Los fabricantes necesitan una apariencia de soldadura estable, resistencia repetible, rendimiento de sellado predecible y datos de proceso rastreables. La soldadura manual es difícil de controlar cuando los clientes requieren una alta capacidad de proceso y una calidad de lote constante.

La explicación técnica: cómo FSW resuelve la soldadura de aluminio

En la soldadura por fricción y agitación, se presiona una herramienta giratoria con un hombro y un pasador en la línea de unión de aluminio y se mueve a lo largo de la trayectoria de soldadura. La herramienta genera calor por fricción y deformación plástica, suavizando el aluminio sin fundirlo.

Para la mayoría de las aleaciones de aluminio, la temperatura de soldadura se mantiene por debajo del punto de fusión. En lugar de formar un baño de soldadura líquido, el material entra en un estado plastificado. El pasador giratorio agita el metal ablandado de ambos lados de la junta y lo consolida detrás de la herramienta, formando una unión metalúrgica de estado sólido.

Por este motivo, FSW es ​​especialmente eficaz para el aluminio:

• Sin baño de soldadura líquido: el proceso reduce la captación de hidrógeno, la porosidad, el agrietamiento por solidificación y los defectos de contracción.

• Ruptura mecánica del óxido: la herramienta giratoria rompe y dispersa la capa de óxido de aluminio, lo que ayuda a crear una unión más limpia en la interfaz de la junta.

• Menor aporte de calor: la zona afectada por el calor es más estrecha que en muchos procesos de soldadura por fusión, lo que ayuda a reducir la distorsión y preservar más propiedades del material base.

• Microestructura de soldadura refinada: la acción de agitación produce una pepita de soldadura de grano fino, que puede mejorar el rendimiento de fatiga y la consistencia de la unión.

• Control de proceso automatizado: los sistemas FSW controlados por CNC mantienen una velocidad de rotación, velocidad de desplazamiento, fuerza de inmersión y trayectoria de soldadura estables, lo que reduce la variación entre operadores.

Para componentes de aluminio que requieren resistencia, planitud, rendimiento de sellado y repetibilidad, FSW trabaja con el comportamiento del material en lugar de forzarlo a pasar por un proceso de fusión a altas temperaturas.

Comparación de rendimiento de aleaciones

FSW es ​​el único proceso de soldadura de estado sólido viable en producción para aleaciones de las series 7xxx y 2xxx en fabricación de gran volumen.

Parámetros clave del proceso para

herramienta FSW de aluminio Velocidad de rotación: 800–2000 RPM (más delgada = más rápida) Velocidad transversal: 200–1500 mm/min Fuerza de inmersión: 5–30 kN (depende del espesor del material y la aleación) Profundidad de soldadura: 0,5–30 mm (pasada única) Diámetro del hombro: 10–30 mm (regla de espesor de material 3×)

Ingeniería de la solución: diseño de procesos para FSW de aluminio

Un proceso FSW de aluminio estable depende de cuatro variables de ingeniería: selección de la aleación, geometría de la junta, rigidez de la fijación y requisitos de calificación de la soldadura.

Paso 1: defina la geometría de su soldadura

• Unión a tope : dos placas de borde a borde: la integridad estructural más común y más alta

• Junta superpuesta : una placa sobre otra; se utiliza para interconexiones de celdas de batería y ensamblaje de barras colectoras.

• Junta en T : junta de 90° — nervaduras de la carcasa del motor, marcos estructurales

• Circunferencial/contorno : trayectorias de soldadura curvas: juntas de cilindros, canales de enfriamiento de circuito cerrado

Paso 2: seleccione su combinación de aleación de aluminio

La unión de aluminio diferente (p. ej., 6061 + 5083, 6061 + 7075) se logra de manera rutinaria con FSW, algo que es extremadamente desafiante con la soldadura por fusión. Para uniones diferentes, la desviación de la herramienta hacia la aleación más dura es una práctica estándar.

Paso 3: Haga coincidir los accesorios con los requisitos de tolerancia

Las fuerzas de inmersión FSW de 10 a 25 kN significan que las piezas de trabajo deben fijarse rígidamente. Para bandejas de baterías y placas de enfriamiento, los accesorios de vacío personalizados o las camas con abrazaderas de palanca son estándar. El cumplimiento de la fijación es la fuente número uno de defectos de raíz y desviación de la ruta de soldadura.

Paso 4: Validar con pruebas de calificación de soldadura

Según AWS D1.2/ISO 25239:

• Macros de sección transversal (sin huecos, defectos de gancho, enlaces de beso)

• Pruebas de tracción (normalmente del 85 al 95 % del UTS del metal base para 6xxx, del 70 al 85 % para 7xxx)

• Prueba de flexión (raíz y cara)

• Pruebas de fatiga (para piezas estructurales/críticas para la seguridad)

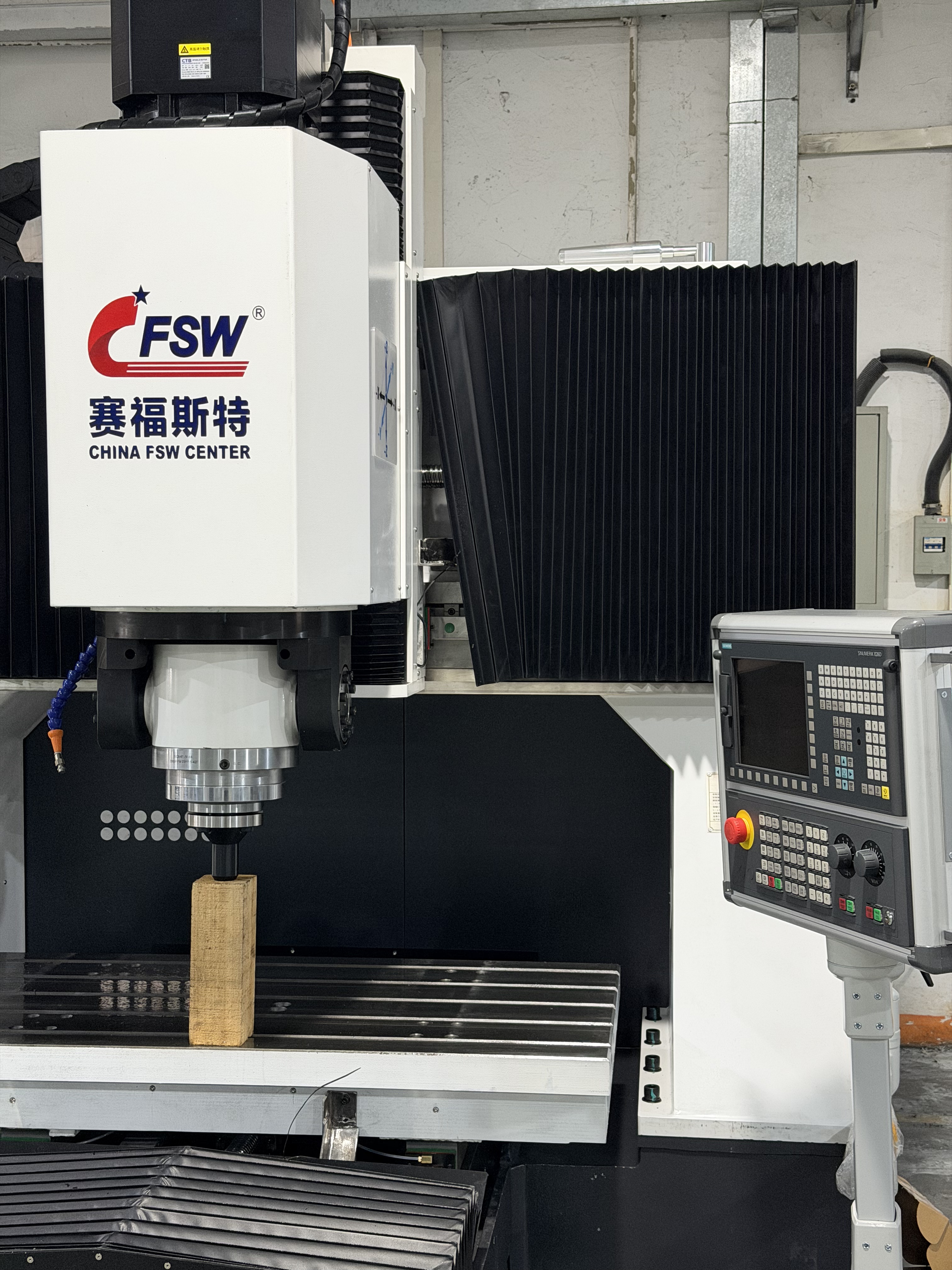

Capacidad de la máquina: qué buscar en un sistema FSW de aluminio

No todas las máquinas FSW son iguales. Para aplicaciones de producción de aluminio, estas capacidades determinan si puede alcanzar los objetivos de calidad y tiempo de ciclo:

Control de fuerza versus control de posición

Las máquinas controladas por fuerza mantienen una penetración constante en los hombros a través de las irregularidades de la superficie, algo fundamental para piezas fundidas a presión donde la tolerancia de planitud es de ±0,5 mm o peor. El control de sólo posición produce una calidad de soldadura variable en superficies imperfectas.

Potencia y rigidez del husillo

El aluminio es indulgente, pero las soldaduras de bandejas de baterías grandes a altas velocidades de desplazamiento exigen husillos en el rango de 15 a 30 kW con una deflexión mínima bajo cargas laterales. Las máquinas con poca potencia disminuyen la velocidad o muestran artefactos de variación de velocidad en la soldadura.

Estación múltiple versus estación única

Para la producción de componentes de vehículos eléctricos (bandejas de batería, placas de enfriamiento), los accesorios de estaciones múltiples permiten la carga/descarga en una estación mientras se realiza la soldadura en otra, duplicando el rendimiento con la misma inversión en máquina.

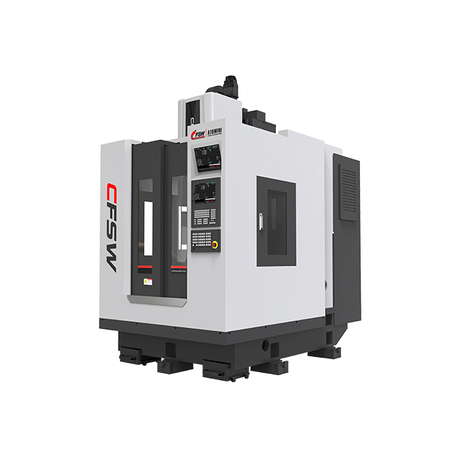

Línea de máquinas soldadoras Zhihui para aplicaciones de aluminio:

Zhihui Welding proporciona sistemas FSW robóticos, de pórtico, de estaciones múltiples, de precisión compacta y para bandejas de baterías de aluminio, placas de enfriamiento, carcasas de motores, paneles de rieles, paneles de barcos y componentes electrónicos.

Comparación de series de máquinas

Ventajas específicas del aluminio de soldadura Zhihui

✅ Optimización de la vida útil de la herramienta : fabricamos nuestras propias herramientas FSW, optimizadas para aleaciones 5xxx/6xxx/7xxx. Vida útil promedio de la herramienta: 800 a 2000 m de soldadura por herramienta, frente a 300 a 500 m con herramientas genéricas.

✅ Biblioteca de recetas de proceso : conjuntos de parámetros previamente validados para 23 combinaciones de aleación de aluminio/espesor, disponibles para todos los clientes en el momento de la entrega de la máquina.

✅ Puesta en marcha del proceso in situ : los ingenieros de ZHFSW ponen en marcha cada máquina en su dispositivo de producción real con su material real. No entra en funcionamiento hasta que se confirme la calidad de la soldadura.

✅ Soporte en el proceso posventa : no desaparecimos después de la entrega. Los clientes obtienen acceso directo a nuestros ingenieros de procesos para resolución de problemas de parámetros, soporte para el lanzamiento de nuevos productos y orientación para la selección de herramientas.

¿Listo para evaluar el FSW de aluminio para su línea de producción?

Su aplicación de FSW de aluminio tiene requisitos específicos: aleación, espesor, tipo de junta, tasa de producción. Las soluciones genéricas dejan el rendimiento sobre la mesa.

Soldadura Zhihui Los ingenieros:

• Revise el plano de su pieza e identifique el diseño de junta óptimo

• Recomendar el modelo de máquina y el enfoque de fijación correctos.

• Proporcionar validación de parámetros de proceso con soldaduras de muestra.

• Apoyar las pruebas de aceptación en fábrica y la rampa de producción.
