لحام الألمنيوم بالاحتكاك: الدليل الكامل للمصنعين الصناعيين

إجابة سريعة: ما هو لحام الألمنيوم بالاحتكاك؟  لحام الاحتكاك الاحتكاكي بالألمنيوم (FSW) عبارة عن عملية ربط في الحالة الصلبة حيث تقوم أداة الدبوس الدوارة بتوليد حرارة احتكاكية - تليين الألومنيوم تحت نقطة الانصهار - وتحريك المادة ميكانيكيًا لتشكيل وصلة لحام مدمجة بالكامل وخالية من العيوب. لا ذوبان. لا يوجد سلك حشو. لا يوجد غاز التدريع.

إنها طريقة اللحام السائدة للألمنيوم في الصناعات التحويلية عالية الأداء، حيث تمثل أكثر من 33% من سوق FSW العالمي (Coherent Market Insights, 2026). بالنسبة لسلسلة السبائك 5xxx، و6xxx، و7xxx - وهي القوى العاملة في تصنيع المركبات الكهربائية والفضاء والإلكترونيات - تتفوق FSW باستمرار على MIG وTIG من حيث القوة والتشوه والتكرار.

خلاصة القول: إذا كان منتجك من الألومنيوم وكانت جودة المفاصل مهمة، فإن FSW هي عملية التقييم أولاً.

الحقائق الرئيسية في لمحة:

إذا كنت بحاجة إلى لحام ألومنيوم عالي القوة مانع للتسرب على نطاق الإنتاج - فإن FSW هو الحل الذي تتقارب عليه الصناعة.

حيث يتم استخدام الألومنيوم FSW: سيناريوهات الصناعة

الألومنيوم هو المادة المميزة للتصنيع الحديث خفيف الوزن. لقد تقارب التحول إلى الكهرباء، وتفويضات خفض الوزن، ومتطلبات الإدارة الحرارية الأكثر صرامة لجعل الألومنيوم FSW ليس فقط قابلاً للتطبيق - ولكن في كثير من الأحيان العملية الوحيدة التي تلبي المواصفات.

لقد أصبح الألومنيوم FSW بمثابة العمود الفقري لعملية اللحام في العديد من الصناعات ذات النمو المرتفع:

قطاعات السوق التي تقود اعتماد الألومنيوم FSW

من المتوقع أن ينمو سوق معدات FSW من 286 مليون دولار أمريكي في عام 2026 إلى 461 مليون دولار أمريكي بحلول عام 2035 (معدل نمو سنوي مركب 5.5%)، حيث تمثل سبائك الألومنيوم أكبر قطاع للمواد طوال هذه الفترة. استكشف حلول آلات اللحام بالتحريك الاحتكاكي الخاصة بنا لصواني البطاريات المصنوعة من الألومنيوم، وألواح التبريد، والتطبيقات الهيكلية خفيفة الوزن.

الألومنيوم ليس أحد تطبيقات FSW. الألومنيوم IS FSW - كل المواد الأخرى (النحاس والمغنيسيوم والتيتانيوم) هي امتداد للتقنيات التي تم تطويرها في الأصل للألمنيوم. تتطلب المواد المختلفة استراتيجيات معالجة مختلفة لأن التوصيل الحراري وسلوك تدفق البلاستيك وإدارة الحرارة تختلف بشكل كبير بين السبائك. اقرأ دليلنا حول لحام سبائك النحاس بالاحتكاك.

مركبات الطاقة الجديدة (NEV) – أكبر سوق

ثورة السيارات الكهربائية تعمل على الألومنيوم. تتطلب صواني البطاريات وألواح التبريد وأغطية المحركات جميعها لحامات خفيفة الوزن ومانعة للتسرب وسليمة من الناحية الهيكلية. توفر FSW الثلاثة في وقت واحد، مما يجعلها الخيار الافتراضي لموردي السيارات من المستوى الأول في جميع أنحاء العالم. بالنسبة لصواني بطاريات السيارات الكهربائية وألواح التبريد، يعد اللحام المستقر بالاحتكاك أمرًا بالغ الأهمية لكل من القوة الهيكلية والأداء المقاوم للتسرب. استكشف خدمات لحام مكونات المركبات الكهربائية ومعالجة FSW.

• حاويات علبة البطارية: السلامة الهيكلية + الختم المحكم

• ألواح التبريد السائلة: قناة داخلية ملحومة بدون تشويه

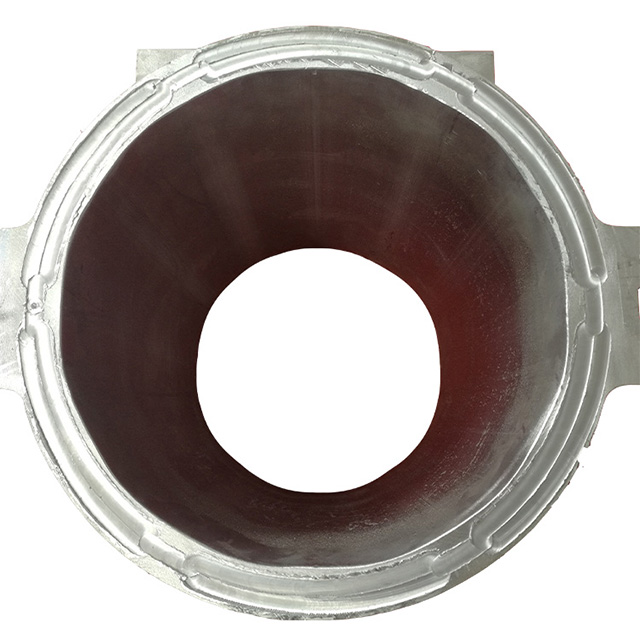

• مساكن المحرك: وصلات أسطوانية شديدة التحمل

الفضاء الجوي – الدقة الحرجة

تتطلب ألواح جسم الطائرة وخزانات الوقود والإطارات الهيكلية لحامات لا تتحمل أي عيوب . استبدلت FSW التثبيت في العديد من برامج الطائرات بسبب عمر التعب الفائق وانخفاض الوزن.

نقاط الألم الحقيقية: لماذا يفشل اللحام التقليدي في الألومنيوم

يبدو أن الألومنيوم يجب أن يكون سهل اللحام، فهو ناعم وموجود في كل مكان. ولكن من الناحية العملية، فإنه يسبب صداعًا خطيرًا في الإنتاج:

نقطة الألم رقم 1: المسامية والتكسير الساخن في اللحامات الانصهار

عندما ينصهر الألومنيوم أثناء اللحام بالقوس الكهربائي، يمكن أن يذوب الهيدروجين في حوض اللحام المنصهر. عندما يتصلب المعدن، قد ينحصر الهيدروجين داخل المفصل ويشكل مسامية. وهذا يضعف اللحام بالضبط حيث تكون القوة وأداء الختم أكثر أهمية.

يعد التشقق الساخن خطرًا شائعًا آخر، خاصة عند لحام سبائك الألومنيوم عالية القوة. يصعب لحام المواد مثل 6061-T6 و7075-T6 بشكل متسق لأن الذوبان والتصلب يمكن أن يقلل من سلامة المفاصل ويزيد من معدلات إعادة العمل.

نقطة الألم رقم 2: التشويه والإجهاد المتبقي يقللان من دقة الأبعاد

يتمتع الألومنيوم بموصلية حرارية عالية ونقطة انصهار منخفضة نسبيًا. يقدم اللحام بالقوس الحرارة المركزة، والتي يمكن أن تتسبب في تشوه أجزاء الألومنيوم الرقيقة أو تشوهها.

بالنسبة لحاويات البطاريات، وألواح التبريد السائلة، والأجزاء الهيكلية ذات الجدران الرقيقة، حتى التشوه البسيط يمكن أن يخلق مشاكل خطيرة. قد يؤثر التسطيح السيئ على التجميع والختم واختبار التسرب والتصنيع النهائي. في التطبيقات الدقيقة، يمكن للتشوه بعد اللحام أن يحول الجزء المؤهل إلى خردة.

نقطة الألم رقم 3: طبقة الأكسيد وتليين HAZ تجعل جودة اللحام غير مستقرة

يشكل الألومنيوم بشكل طبيعي طبقة أكسيد على السطح. تتميز طبقة أكسيد الألومنيوم هذه بنقطة انصهار أعلى بكثير من الألومنيوم نفسه، لذلك يجب كسرها وتفريقها بشكل صحيح أثناء اللحام. لا يتعامل اللحام بالقوس دائمًا مع هذه الطبقة بشكل متسق، خاصة في المفاصل المعقدة أو سلسلة السبائك عالية القوة.

وتشكل المنطقة المتأثرة بالحرارة تحديًا آخر. في سبائك الألومنيوم 6xxx و7xxx، يمكن للحرارة الزائدة أن تقلل من الحالة المزاجية الأصلية والخواص الميكانيكية. وهذا هو أحد الأسباب التي تجعل من الصعب لحام السبائك الفضائية عالية القوة مثل 7075 بواسطة عمليات MIG أو TIG التقليدية.

نقطة الألم رقم 4: يزيد سلك الحشو من التكلفة وقد يؤثر على مقاومة التآكل

غالبًا ما يتطلب اللحام MIG وTIG سلك حشو، مثل 4043 أو 4047. وهذا يضيف تكلفة استهلاكية ويقدم تخفيف السبائك في منطقة اللحام.

بالنسبة للهياكل البحرية، وإطارات الألومنيوم الخارجية، والمكونات الحساسة للتآكل، يمكن أن تصبح حبة الحشو والمنطقة المتأثرة بالحرارة نقاط ضعف على مدى الخدمة الطويلة الأجل. وهذا يخلق مخاوف إضافية بشأن المتانة ومعالجة الأسطح وأداء دورة الحياة.

نقطة الألم رقم 5: اللحام اليدوي يخلق اختلافًا بين المشغل والمشغل

يعتمد لحام TIG عالي الجودة بشكل كبير على مهارة المشغل. يمكن أن يتغير اتساق اللحام مع حركة اليد، والتعب، وزاوية الشعلة، وتغذية الأسلاك، والتحكم في الحرارة.

بالنسبة للإنتاج الضخم، يصبح هذا الاختلاف خطرًا كبيرًا على الجودة. يحتاج المصنعون إلى مظهر لحام مستقر، وقوة قابلة للتكرار، وأداء ختم يمكن التنبؤ به، وبيانات عملية يمكن تتبعها. يصعب التحكم في اللحام اليدوي عندما يحتاج العملاء إلى قدرة معالجة عالية وجودة دفعة متسقة.

الشرح الفني: كيف تحل FSW مشكلة لحام الألومنيوم

في اللحام بالتحريك الاحتكاكي، يتم الضغط على أداة دوارة ذات كتف ودبوس في خط وصل الألومنيوم وتتحرك على طول مسار اللحام. تولد الأداة حرارة احتكاكية وتشوهًا للبلاستيك، مما يؤدي إلى تليين الألومنيوم دون ذوبانه.

بالنسبة لمعظم سبائك الألومنيوم، تظل درجة حرارة اللحام أقل من نقطة الانصهار. بدلاً من تشكيل حوض لحام سائل، تدخل المادة في حالة ملدنة. يقوم الدبوس الدوار بتحريك المعدن الملين من كلا جانبي المفصل ويثبته خلف الأداة، مما يشكل رابطة معدنية صلبة.

وهذا هو السبب في أن FSW فعال بشكل خاص بالنسبة للألمنيوم:

• لا يوجد تجمع لحام سائل: تقلل العملية من التقاط الهيدروجين، والمسامية، وتكسير التصلب، وعيوب الانكماش.

• تعطيل الأكسيد الميكانيكي: تعمل الأداة الدوارة على كسر وتشتت طبقة أكسيد الألومنيوم، مما يساعد على إنشاء رابطة أنظف في الواجهة المشتركة.

• انخفاض مدخلات الحرارة: المنطقة المتأثرة بالحرارة أضيق مما هي عليه في العديد من عمليات اللحام بالصهر، مما يساعد على تقليل التشوه والحفاظ على المزيد من خصائص المواد الأساسية.

• البنية المجهرية المكررة للحام: تؤدي عملية التحريك إلى إنتاج كتلة صلبة من اللحام ذات الحبيبات الدقيقة، والتي يمكنها تحسين أداء الكلال واتساق المفاصل.

• التحكم الآلي في العملية: تحافظ أنظمة FSW التي يتم التحكم فيها بواسطة CNC على سرعة دوران ثابتة، وسرعة سير، وقوة غطس، ومسار لحام، مما يقلل من الاختلاف بين المشغل والمشغل.

بالنسبة لمكونات الألومنيوم التي تتطلب القوة، والتسطيح، وأداء الختم، والتكرار، تعمل FSW مع سلوك المادة بدلاً من إجبارها من خلال عملية ذوبان عالية الحرارة.

مقارنة أداء السبائك

FSW هي عملية اللحام بالحالة الصلبة الوحيدة القابلة للإنتاج لسبائك السلسلة 7xxx و2xxx في التصنيع بكميات كبيرة.

معلمات العملية الرئيسية

لسرعة دوران أداة الألومنيوم FSW: 800-2000 دورة في الدقيقة (أرق = أسرع) سرعة العرض: 200-1500 مم/دقيقة قوة الغطس: 5-30 كيلو نيوتن (يعتمد على سمك المادة والسبائك) عمق اللحام: 0.5-30 مم (ممر واحد) قطر الكتف: 10-30 مم (قاعدة سمك المادة 3×)

هندسة الحل: تصميم العمليات للألمنيوم FSW

تعتمد عملية FSW المستقرة للألمنيوم على أربعة متغيرات هندسية: اختيار السبائك، وهندسة المفاصل، وصلابة التثبيت، ومتطلبات تأهيل اللحام.

الخطوة 1 – تحديد هندسة اللحام الخاص بك

• المفصل التناكبي : لوحتان من الحافة إلى الحافة — الأكثر شيوعًا والأعلى سلامة هيكلية

• وصلة اللفة : لوحة فوق أخرى - تستخدم لتوصيل خلايا البطارية، وتجميع قضيب التوصيل

• مفصل T : مفصل 90 درجة — أضلاع مبيت المحرك، الإطارات الهيكلية

• محيطي/ كفافي : مسارات اللحام المنحنية – وصلات الأسطوانات، قنوات التبريد ذات الحلقة المغلقة

الخطوة 2 - اختر مجموعة سبائك الألومنيوم الخاصة بك

يتم تحقيق وصلة ألومنيوم مختلفة (على سبيل المثال، 6061 + 5083، 6061 + 7075) بشكل روتيني باستخدام FSW - وهو أمر يمثل تحديًا كبيرًا مع اللحام بالصهر. بالنسبة للمفاصل غير المتشابهة، فإن إزاحة الأداة نحو السبيكة الأكثر صلابة هي ممارسة قياسية.

الخطوة 3 - مطابقة التثبيت مع متطلبات التسامح

إن قوى الغطس FSW التي تبلغ 10-25 كيلو نيوتن تعني أنه يجب تثبيت قطع العمل بشكل صارم. بالنسبة لصواني البطاريات وألواح التبريد، تعتبر تركيبات التفريغ المخصصة أو أسرة المشبك قياسية. يعد توافق التركيبات هو المصدر رقم 1 لعيوب الجذر وانحراف مسار اللحام.

الخطوة 4 - التحقق من صحة اختبارات تأهيل اللحام

وفقًا لمعيار AWS D1.2 / ISO 25239:

• وحدات ماكرو للمقطع العرضي (بدون فراغات أو عيوب خطافية أو روابط تقبيل)

• اختبار الشد (عادة 85-95% من المعدن الأساسي UTS لـ 6xxx، 70-85% لـ 7xxx)

• اختبار الانحناء (الجذر والوجه)

• اختبار التعب (للأجزاء الهيكلية/المهمة للسلامة)

قدرة الماكينة: ما الذي تبحث عنه في نظام FSW المصنوع من الألومنيوم

لم يتم إنشاء جميع أجهزة FSW على قدم المساواة. بالنسبة لتطبيقات إنتاج الألومنيوم، تحدد هذه الإمكانيات ما إذا كان بإمكانك تحقيق أهداف الجودة ومدة الدورة:

التحكم في القوة مقابل التحكم في الموضع

تحافظ الآلات التي يتم التحكم فيها بالقوة على اختراق الكتف بشكل ثابت عبر المخالفات السطحية - وهو أمر بالغ الأهمية للأجزاء المصبوبة حيث يكون تحمل التسطيح ± 0.5 مم أو أسوأ. يؤدي التحكم في الموضع فقط إلى جودة لحام متغيرة على الأسطح غير المثالية.

قوة المغزل والصلابة

يعتبر الألومنيوم متسامحًا، لكن لحام علبة البطارية الكبيرة بسرعات سفر عالية يتطلب مغازل في نطاق 15-30 كيلووات مع الحد الأدنى من الانحراف تحت الأحمال الجانبية. تعمل الآلات ذات القوة الضعيفة على إبطاء أو إظهار آثار تباين السرعة في اللحام.

محطة متعددة مقابل محطة واحدة

بالنسبة لإنتاج مكونات المركبات الكهربائية (صواني البطاريات، وألواح التبريد)، تسمح التركيبات متعددة المحطات بالتحميل/التفريغ على محطة واحدة بينما يستمر اللحام في محطة أخرى - مما يؤدي إلى مضاعفة الإنتاجية بنفس استثمار الماكينة.

تشكيلة آلات اللحام Zhihui لتطبيقات الألومنيوم:

توفر Zhihui Welding أنظمة FSW جسرية ومتعددة المحطات ودقيقة وروبوتية لصواني البطاريات المصنوعة من الألومنيوم وألواح التبريد وأغلفة المحركات وألواح السكك الحديدية وألواح السفن ومكونات الإلكترونيات.

مقارنة سلسلة الآلة

مزايا Zhihui اللحام الخاصة بالألمنيوم

✅ تحسين عمر الأداة - نقوم بتصنيع أدوات FSW الخاصة بنا، المُحسّنة للسبائك 5xxx/6xxx/7xxx. متوسط ​​عمر الأداة: 800-2000 متر لحام لكل أداة، مقابل 300-500 متر للأدوات العامة.

✅ مكتبة وصفات العمليات — مجموعات معلمات تم التحقق من صحتها مسبقًا لـ 23 مجموعة من سبائك الألومنيوم/السمك، متاحة لجميع العملاء عند تسليم الماكينة.

✅ تشغيل العملية في الموقع - يقوم مهندسو ZHFSW بتشغيل كل آلة في وحدة الإنتاج الفعلية الخاصة بك باستخدام المواد الفعلية الخاصة بك. لن تبدأ العمل حتى يتم التأكد من جودة اللحام.

✅ دعم عملية ما بعد البيع - نحن لا نختفي بعد التسليم. يحصل العملاء على إمكانية الوصول المباشر إلى مهندسي العمليات لدينا لاستكشاف أخطاء المعلمات وإصلاحها ودعم إطلاق المنتج الجديد وإرشادات اختيار الأداة.

هل أنت مستعد لتقييم الألومنيوم FSW لخط الإنتاج الخاص بك؟

يحتوي تطبيق FSW الخاص بالألمنيوم على متطلبات محددة - السبائك والسمك ونوع الوصلة ومعدل الإنتاج. الحلول العامة تترك الأداء على الطاولة.

لحام زيهوي المهندسين سوف:

• راجع رسم الجزء الخاص بك وحدد التصميم المشترك الأمثل

• التوصية بنموذج الماكينة المناسب ونهج التثبيت

• توفير التحقق من صحة معلمة العملية باستخدام عينات اللحام

• دعم اختبار قبول المصنع ومنحدر الإنتاج
