Soudage par friction-malaxage de l'aluminium : le guide complet pour les fabricants industriels

Réponse rapide : Qu'est-ce que le soudage par friction-malaxage de l'aluminium ?  Le soudage par friction-malaxage de l'aluminium (FSW) est un processus d'assemblage à l'état solide dans lequel un outil à broche rotative génère de la chaleur par friction (ramollissant l'aluminium en dessous de son point de fusion) et remue mécaniquement le matériau pour former un joint de soudure entièrement consolidé et sans défaut. Pas de fonte. Pas de fil de remplissage. Pas de gaz de protection.

Il s’agit de la méthode de soudage dominante pour l’aluminium dans la fabrication haute performance, représentant plus de 33 % du marché mondial des FSW (Coherent Market Insights, 2026). Pour les séries d'alliages 5xxx, 6xxx et 7xxx — les bêtes de somme de la fabrication de véhicules électriques, de l'aérospatiale et de l'électronique — FSW surpasse systématiquement le MIG et le TIG en termes de résistance, de distorsion et de répétabilité.

Conclusion : si votre produit est en aluminium et que la qualité des joints est importante, FSW est le processus à évaluer en premier.

Faits clés en un coup d'oeil :

Si vous avez besoin de soudures en aluminium à haute résistance et sans fuite à l'échelle de la production, FSW est la réponse vers laquelle l'industrie a convergé.

Où l’aluminium FSW est utilisé : scénarios industriels

L’aluminium est le matériau déterminant de la fabrication légère moderne. Le passage à l’électrification, les exigences de réduction de poids et les exigences plus strictes en matière de gestion thermique ont tous convergé pour rendre l’aluminium FSW non seulement viable, mais souvent le seul processus répondant aux spécifications.

L'aluminium FSW est devenu le procédé de soudage de base dans plusieurs secteurs à forte croissance :

Les segments de marché stimulent l’adoption des FSW pour l’aluminium

Le marché des équipements FSW devrait passer de 286 millions de dollars en 2026 à 461 millions de dollars d’ici 2035 (TCAC de 5,5 %), les alliages d’aluminium représentant le segment de matériaux le plus important tout au long de cette période. Découvrez nos solutions de machines de soudage par friction-malaxage pour les plateaux de batterie en aluminium, les plaques de refroidissement et les applications structurelles légères.

L'aluminium ne fait pas partie des applications du FSW. L'aluminium IS FSW — tous les autres matériaux (cuivre, magnésium, titane) sont une extension des techniques développées à l'origine pour l'aluminium. Différents matériaux nécessitent différentes stratégies de traitement car la conductivité thermique, le comportement d'écoulement du plastique et la gestion de la chaleur varient considérablement d'un alliage à l'autre. Lisez notre guide sur le soudage par friction-malaxage des alliages de cuivre.

Véhicules à énergies nouvelles (NEV) – Le plus grand marché

La révolution des véhicules électriques repose sur l’aluminium. Les plateaux de batterie, les plaques de refroidissement et les carters de moteur exigent tous des soudures légères, étanches et structurellement solides. FSW fournit les trois simultanément, ce qui en fait le choix par défaut des équipementiers automobiles de premier rang dans le monde entier. Pour les plateaux de batterie et les plaques de refroidissement des véhicules électriques, un soudage par friction malaxage stable est essentiel à la fois pour la résistance structurelle et les performances d'étanchéité. Découvrez nos services de soudage de composants EV et de traitement FSW.

• Coffrets de bacs de batterie : intégrité structurelle + étanchéité hermétique

• Plaques de refroidissement liquide : soudures des canaux internes sans distorsion

• Carters moteur : assemblages cylindriques à tolérance serrée

Aéronautique – Précision critique

Les panneaux de fuselage d'avion, les réservoirs de carburant et les cadres structurels nécessitent des soudures avec une tolérance zéro défaut . FSW a remplacé le rivetage sur plusieurs programmes d'avions en raison de sa durée de vie supérieure à la fatigue et de son poids réduit.

Les vrais problèmes : pourquoi le soudage conventionnel échoue dans l'aluminium

L'aluminium semble être facile à souder : il est mou, il est partout. Mais en pratique, cela crée de sérieux problèmes de production :

Point douloureux n°1 : Porosité et fissuration à chaud dans les soudures par fusion

Lorsque l'aluminium fond pendant le soudage à l'arc, l'hydrogène peut se dissoudre dans le bain de soudure en fusion. À mesure que le métal se solidifie, l’hydrogène peut rester piégé à l’intérieur du joint et former une porosité. Cela affaiblit la soudure exactement là où la résistance et les performances d’étanchéité sont les plus importantes.

La fissuration à chaud constitue un autre risque courant, notamment lors du soudage d’alliages d’aluminium à haute résistance. Les matériaux tels que le 6061-T6 et le 7075-T6 sont difficiles à souder par fusion de manière cohérente, car la fusion et la solidification peuvent réduire l'intégrité des joints et augmenter les taux de reprise.

Point douloureux n°2 : la distorsion et les contraintes résiduelles réduisent la précision dimensionnelle

L'aluminium a une conductivité thermique élevée et un point de fusion relativement bas. Le soudage à l’arc introduit de la chaleur concentrée, ce qui peut provoquer la déformation ou la déformation des pièces minces en aluminium.

Pour les boîtiers de batterie, les plaques de refroidissement liquide et les pièces structurelles à parois minces, même une petite distorsion peut créer de graves problèmes. Une mauvaise planéité peut affecter l'assemblage, l'étanchéité, les tests d'étanchéité et l'usinage en aval. Dans les applications de précision, la déformation après soudage peut transformer une pièce qualifiée en ferraille.

Point douloureux n°3 : la couche d'oxyde et le ramollissement des zones dangereuses rendent la qualité de la soudure instable

L'aluminium forme naturellement une couche d'oxyde en surface. Cette couche d'oxyde d'aluminium a un point de fusion beaucoup plus élevé que l'aluminium lui-même, elle doit donc être brisée et dispersée correctement pendant le soudage. Le soudage à l'arc ne traite pas toujours cette couche de manière cohérente, en particulier sur les joints complexes ou les séries d'alliages à haute résistance.

La zone affectée par la chaleur constitue un autre défi. Dans les alliages d’aluminium 6xxx et 7xxx, une chaleur excessive peut réduire la trempe d’origine et les propriétés mécaniques. C'est l'une des raisons pour lesquelles les alliages aérospatiaux à haute résistance tels que le 7075 sont considérés comme difficiles à souder par les procédés MIG ou TIG conventionnels.

Point douloureux n°4 : le fil d'apport augmente le coût et peut affecter la résistance à la corrosion

Le soudage MIG et TIG nécessite souvent du fil d'apport, tel que 4043 ou 4047. Cela augmente le coût des consommables et introduit une dilution de l'alliage dans la zone de soudure.

Pour les structures marines, les cadres extérieurs en aluminium et les composants sensibles à la corrosion, le cordon de remplissage et la zone affectée par la chaleur peuvent devenir des points faibles en cas de service à long terme. Cela crée des problèmes supplémentaires en matière de durabilité, de traitement de surface et de performances du cycle de vie.

Point douloureux n°5 : le soudage manuel crée une variation d’un opérateur à l’autre

Un soudage TIG de haute qualité dépend fortement des compétences de l'opérateur. La consistance de la soudure peut changer en fonction du mouvement de la main, de la fatigue, de l'angle de la torche, de l'alimentation du fil et du contrôle de la chaleur.

Pour une production de masse, cette variation devient un risque qualité majeur. Les fabricants ont besoin d’un aspect de soudure stable, d’une résistance reproductible, de performances d’étanchéité prévisibles et de données de processus traçables. Le soudage manuel est difficile à contrôler lorsque les clients exigent une capacité de processus élevée et une qualité de lot constante.

L'explication technique : comment FSW résout le soudage de l'aluminium

Lors du soudage par friction malaxage, un outil rotatif doté d'un épaulement et d'une goupille est enfoncé dans la ligne de joint en aluminium et se déplace le long du chemin de soudure. L'outil génère de la chaleur de friction et une déformation plastique, ramollissant l'aluminium sans le faire fondre.

Pour la plupart des alliages d’aluminium, la température de soudage reste inférieure au point de fusion. Au lieu de former un bain de soudure liquide, le matériau entre dans un état plastifié. La goupille rotative remue le métal ramolli des deux côtés du joint et le consolide derrière l'outil, formant ainsi une liaison métallurgique à l'état solide.

C’est pourquoi FSW est particulièrement efficace pour l’aluminium :

• Pas de bain de soudure liquide : le processus réduit la capture d'hydrogène, la porosité, les fissures de solidification et les défauts de retrait.

• Perturbation mécanique de l'oxyde : l'outil rotatif brise et disperse la couche d'oxyde d'aluminium, contribuant ainsi à créer une liaison plus propre à l'interface du joint.

• Apport de chaleur inférieur : la zone affectée par la chaleur est plus étroite que dans de nombreux procédés de soudage par fusion, ce qui contribue à réduire la distorsion et à préserver davantage les propriétés du matériau de base.

• Microstructure de soudure raffinée : l'action d'agitation produit une pépite de soudure à grain fin, ce qui peut améliorer les performances de fatigue et la cohérence des joints.

• Contrôle de processus automatisé : les systèmes FSW contrôlés par CNC maintiennent une vitesse de rotation, une vitesse de déplacement, une force de plongée et une trajectoire de soudage stables, réduisant ainsi les variations d'un opérateur à l'autre.

Pour les composants en aluminium qui nécessitent résistance, planéité, performances d'étanchéité et répétabilité, FSW travaille avec le comportement du matériau au lieu de le forcer à passer par un processus de fusion à haute température.

Comparaison des performances des alliages

FSW est le seul procédé de soudage à l'état solide viable en production pour les alliages des séries 7xxx et 2xxx dans la fabrication en grand volume.

Paramètres clés du processus pour

l'outil FSW en aluminium Vitesse de rotation : 800 à 2 000 tr/min (plus fin = plus rapide) Vitesse de déplacement : 200 à 1 500 mm/min Force de plongée : 5 à 30 kN (en fonction de l'épaisseur du matériau et de l'alliage) Profondeur de soudure : 0,5 à 30 mm (un seul passage) Diamètre de l'épaulement : 10 à 30 mm (règle de 3 × l'épaisseur du matériau)

Ingénierie de la solution : conception de processus pour l'aluminium FSW

Un processus FSW d'aluminium stable dépend de quatre variables techniques : la sélection de l'alliage, la géométrie des joints, la rigidité des fixations et les exigences de qualification des soudures.

Étape 1 — Définissez votre géométrie de soudure

• Joint bout à bout : deux plaques bord à bord – l'intégrité structurelle la plus courante et la plus élevée

• Joint à recouvrement : une plaque sur une autre – utilisé pour les interconnexions des cellules de batterie, l'assemblage de jeux de barres

• Joint en T : joint à 90° — nervures du carter moteur, cadres structurels

• Circonférentiel/contour : trajets de soudage incurvés – joints de cylindre, canaux de refroidissement en boucle fermée

Étape 2 — Sélectionnez votre combinaison d'alliage d'aluminium

L'assemblage d'aluminiums différents (par exemple, 6061 + 5083, 6061 + 7075) est régulièrement réalisé avec FSW – ce qui est extrêmement difficile avec le soudage par fusion. Pour les joints différents, le décalage de l'outil vers l'alliage le plus dur est une pratique courante.

Étape 3 — Faites correspondre le luminaire aux exigences de tolérance

Les forces de plongée FSW de 10 à 25 kN signifient que les pièces doivent être fixées de manière rigide. Pour les plateaux de batterie et les plaques de refroidissement, des appareils à vide personnalisés ou des lits à pinces à bascule sont standard. La conformité des fixations est la première source de défauts de racine et de déviation du chemin de soudure.

Étape 4 — Valider avec des tests de qualification de soudure

Selon AWS D1.2 / ISO 25239 :

• Macros de coupe transversale (pas de vides, de défauts de crochet, de liaisons par baiser)

• Essais de traction (généralement 85 à 95 % de l'UTS du métal de base pour 6xxx, 70 à 85 % pour 7xxx)

• Test de pliage (racine et face)

• Essais de fatigue (pour les pièces structurelles/critiques pour la sécurité)

Capacité de la machine : ce qu'il faut rechercher dans un système FSW en aluminium

Toutes les machines FSW ne sont pas créées égales. Pour les applications de production d'aluminium, ces capacités déterminent si vous pouvez atteindre les objectifs de qualité et de temps de cycle :

Contrôle de force vs contrôle de position

Les machines à force contrôlée maintiennent une pénétration constante de l'épaulement sur les irrégularités de la surface, ce qui est essentiel pour les pièces moulées sous pression où la tolérance de planéité est de ±0,5 mm ou moins. Le contrôle de position uniquement conduit à une qualité de soudure variable sur des surfaces imparfaites.

Puissance et rigidité de la broche

L'aluminium est indulgent, mais les soudures de grands plateaux de batterie à des vitesses de déplacement élevées nécessitent des broches de l' ordre de 15 à 30 kW avec une déviation minimale sous des charges latérales. Les machines sous-alimentées ralentissent ou présentent des artefacts de variation de vitesse dans la soudure.

Multi-Station vs Mono-Station

Pour la production de composants de véhicules électriques (bacs de batterie, plaques de refroidissement), les montages multipostes permettent le chargement/déchargement sur une station pendant que le soudage se déroule sur une autre, doublant ainsi le débit avec le même investissement en machine.

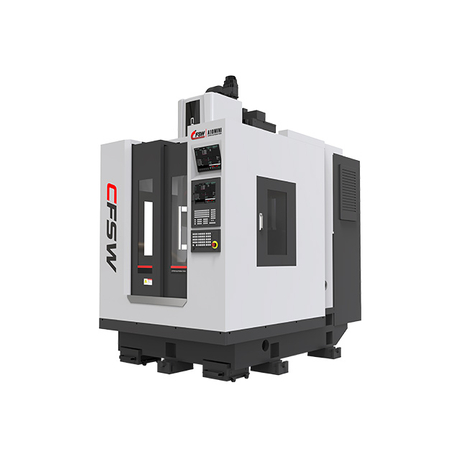

Gamme de machines à souder Zhihui pour les applications en aluminium :

Zhihui Welding propose des systèmes FSW à portique, multistations, compacts et robotisés pour les plateaux de batterie en aluminium, les plaques de refroidissement, les carters de moteur, les panneaux de rail, les panneaux de navire et les composants électroniques.

Comparaison des séries de machines

Avantages spécifiques à l'aluminium de Zhihui Welding

✅ Optimisation de la durée de vie des outils — Nous fabriquons nos propres outils FSW, optimisés pour les alliages 5xxx/6xxx/7xxx. Durée de vie moyenne de l'outil : 800 à 2 000 m de soudure par outil, contre 300 à 500 m avec un outillage générique.

✅ Bibliothèque de recettes de processus — Jeux de paramètres pré-validés pour 23 combinaisons alliage d'aluminium/épaisseur, disponibles pour tous les clients lors de la remise de la machine.

✅ Mise en service des processus sur site — Les ingénieurs ZHFSW mettent en service chaque machine de votre installation de production réelle avec votre matériel réel. Vous ne démarrez pas la production tant que la qualité des soudures n'est pas confirmée.

✅ Support du processus après-vente — Nous ne disparaissons pas après la livraison. Les clients bénéficient d'un accès direct à nos ingénieurs de procédés pour le dépannage des paramètres, l'assistance au lancement de nouveaux produits et les conseils de sélection des outils.

Prêt à évaluer l’aluminium FSW pour votre ligne de production ?

Votre application FSW en aluminium a des exigences spécifiques : alliage, épaisseur, type de joint, taux de production. Les solutions génériques laissent de côté les performances.

Soudage Zhihui les ingénieurs vont :

• Examinez le dessin de votre pièce et identifiez la conception de joint optimale

• Recommander le bon modèle de machine et la bonne approche de montage

• Assurer la validation des paramètres du processus avec des échantillons de soudures

• Prise en charge des tests d'acceptation en usine et de la rampe de production
