Машина для сварки трением с перемешиванием алюминиевых вакуумных камер

Большие алюминиевые вакуумные камеры могут сочетать длинные сварные швы, большие структурные панели и прецизионные интерфейсы в одной сборке. Для этих компонентов сварочное оборудование должно делать больше, чем просто перемещать инструмент FSW по запрограммированной траектории. Жесткость станка, поддержка заготовки, доступность инструмента, последовательность крепления и сварки — все это влияет на конечный результат производства.

Компания Zhihui разрабатывает машины для сварки трением с перемешиванием для алюминиевых вакуумных камер , основываясь на фактических размерах камеры, конструкции соединения, траектории сварки и производственных требованиях.

Вместо того, чтобы адаптировать каждый проект к одной стандартной платформе машины, мы оцениваем все сварочное применение, прежде чем определять структуру машины, рабочую зону, ход оси, конфигурацию шпинделя, концепцию крепления и процесс FSW.

Для других применений в производстве алюминия изучите нашу Машины для сварки трением с перемешиванием для электромобилей и промышленного алюминия.

Почему для алюминиевых вакуумных камер требуется специальное оборудование FSW

Производство вакуумных камер – это не только проблема сварочного процесса. Крупные алюминиевые конструкции должны оставаться точно расположенными и иметь адекватную поддержку, пока сварочные нагрузки передаются через инструмент, заготовку и систему крепления.

Поэтому конфигурацию машины необходимо оценивать вместе с размерами камеры, толщиной материала, длиной сварного шва, геометрией соединения, доступностью инструмента, опорой, жесткостью приспособления и требованиями к размерам готовой сборки.

Это становится особенно важным для длинных или многосторонних камер. Машина с достаточным номинальным ходом может оказаться непригодной, если приспособление, стенки камеры, фланцы или другие конструктивные особенности ограничивают доступ к инструменту или не обеспечивают адекватную поддержку по всей траектории сварки.

По этой причине Zhihui рассматривает станок FSW, приспособления, инструменты и сварочный процесс как одну интегрированную производственную систему..

Зачем использовать сварку трением с перемешиванием для алюминиевых вакуумных камер?

Сварка трением с перемешиванием представляет собой процесс соединения в твердом состоянии. Вращающийся инструмент FSW генерирует тепло трения и пластическую деформацию без образования обычной расплавленной сварочной ванны.

Для подходящих алюминиевых конструкций вакуумных камер это дает несколько производственных преимуществ.

Производственные требования

Как помогает FSW

Контроль искажений	Соединение в твердом состоянии и локализация технологического тепла могут помочь уменьшить тепловые искажения по сравнению со многими традиционными процессами сварки плавлением.
Контроль дефектов, связанных со сваркой	Без традиционной расплавленной сварочной ванны FSW позволяет избежать растрескивания при затвердевании и пористости сварочной ванны, связанных со сваркой плавлением.
Длинные сварные швы	Движение, управляемое ЧПУ, обеспечивает длинные непрерывные пути сварки, если перемещение машины, опора и крепления правильно спроектированы.
Повторяемость процесса	Скорость вращения, скорость перемещения, положение инструмента и последовательность сварки можно контролировать с помощью запрограммированного процесса FSW.
Реализация производства	После валидации приспособления и процесса сварки тот же производственный подход можно перенести на повторное производство.

FSW не следует рассматривать как автоматическую гарантию отсутствия дефектов и утечек в камере. Неправильные параметры, недостаточное проплавление, плохая посадка шва или неправильная фиксация все равно могут привести к дефектам сварки. Поэтому возможности оборудования и проверка процессов остаются критически важными.

Более подробное техническое объяснение алюминиевых сплавов, поведения процессов и основ FSW можно найти в нашей статье. направляющая для сварки трением с перемешиванием алюминия.

Реальный проект оборудования крупноформатной вакуумной камеры FSW

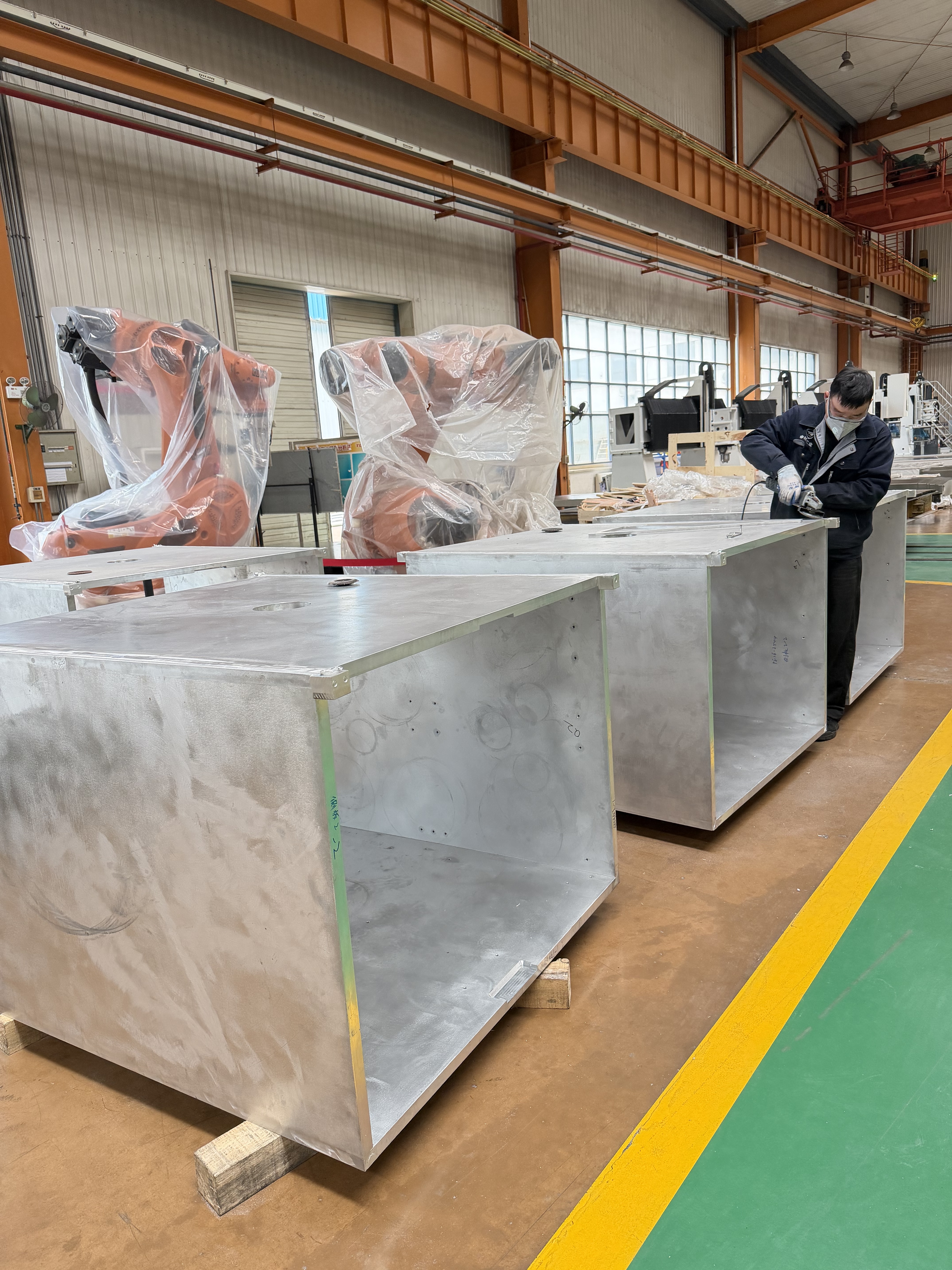

Для крупногабаритных алюминиевых вакуумных камер компания Zhihui разработала открытую конфигурацию оборудования FSW с горизонтальным зеркалом и двумя наборами осей движения и системами с двумя шпинделями.

Архитектура машины была разработана с учетом фактической геометрии камеры и длинных путей сварки, а не принудительного приведения компонента в существующую стандартную конфигурацию машины.

Репрезентативная система обеспечивает перемещение по оси X 6000 мм по осям X1 и X2 , перемещение по обеим осям Y 1800 мм и перемещение по обеим осям Z 600 мм. Две системы шпинделей обеспечивают скорость до 1500 об/мин, а регулировка оси B и вращение оси C расширяют возможности позиционирования инструмента для требуемой схемы сварки.

Вся машина занимает примерно 9000 × 4000 × 3000 мм и имеет приблизительный общий вес 30 тонн, что демонстрирует структурный масштаб, необходимый для этого конкретного широкоформатного применения.

Типичная конфигурация машины FSW с вакуумной камерой

Приведенные ниже характеристики взяты из реального проекта FSW с вакуумной камерой большого формата, описанного выше.

Это ссылка на проект, а не фиксированная стандартная спецификация машины. Окончательные размеры машины, рабочая зона, конфигурация шпинделя и расположение приспособлений определяются в соответствии с фактическим чертежом камеры, маршрутом сварки и производственными требованиями каждого клиента.

Спецификация

Конфигурация проекта

Структура машины	Открытая конфигурация с горизонтальным зеркалом
Прибл. Площадь машины	9000×4000×3000 мм
Ширина рабочего стола	1900 мм
Ширина заготовки для зеркальной сварки	650–1750 мм
Перемещение по оси X1	6000 мм
Перемещение по оси X2	6000 мм
Перемещение по оси Y1	1800 мм
Перемещение по оси Y2	1800 мм
Перемещение по оси Z1	600 мм
Перемещение по оси Z2	600 мм
Регулировка оси B1/B2	±5° (регулируется вручную)
Вращение оси C1/C2	±360°
Скорость перемещения оси X1/X2	0–10 000 мм/мин
Скорость перемещения по оси Y1/Y2	0–5000 мм/мин
Скорость перемещения по оси Z1/Z2	0–3000 мм/мин
Скорость вращения оси C1/C2	≤10 об/мин
Скорость шпинделя 1/шпинделя 2	≤1500 об/мин
Точность позиционирования по оси X	0,05 мм/м
Точность повторного позиционирования по оси X	0,05 мм/м
Точность позиционирования по оси Y	0,05 мм/м
Точность повторного позиционирования по оси Y	0,05 мм/м
Точность позиционирования по оси Z	0,05 мм при полном ходе
Точность повторного позиционирования по оси Z	0,05 мм при полном ходе
Прибл. Общая мощность	110 кВт
Прибл. Вес машины	30 т

Почему в этом проекте используется зеркальная двухшпиндельная конфигурация

Большие конструкции вакуумной камеры могут потребовать доступа к сварке на противоположных сторонах или длинных параллельных путях соединения. В этом проекте зеркальная компоновка станка обеспечивает два набора осей движения и две системы шпинделей на одной специализированной широкоформатной платформе FSW.

Конфигурация позволяет архитектуре машины соответствовать фактической ширине камеры и местам сварки, обеспечивая при этом структурную поддержку и рабочее пространство, необходимые для сварки.

Для типичной машины ширина камеры от 650 до 1750 мм может быть адаптирована для указанной схемы зеркальной сварки.

Эта архитектура зависит от приложения. Меньшая вакуумная камера или другая схема сварки могут потребовать более простой конфигурации, тогда как более крупные или сложные компоненты могут потребовать дальнейшей настройки.

Конструкция крепления и опоры для вакуумной камеры FSW

Крепление является одним из важнейших элементов сварки трением с перемешиванием в вакуумной камере.

Во время СТП заготовка должна поддерживаться против сварочных нагрузок, сохраняя при этом плотное прилегание шва по всей траектории сварки. Поэтому приспособление должно работать вместе с машиной, а не рассматриваться как отдельный аксессуар.

При разработке приспособления обычно учитывается поддержка под сварным швом, положение и расстояние зажима, жесткость панели камеры, посадка соединения, предотвращение местного подъема или отделения, зазор между инструментом, последовательность сварки и практическая загрузка и разгрузка.

Для прецизионных вакуумных конструкций при планировании приспособлений следует также учитывать взаимосвязь между сварочной деформацией, обработанными поверхностями, положениями фланцев, границами уплотнения и последующими операциями механической обработки.

Разработка оснастки и процессов FSW

Сами по себе возможности машины не определяют качество сварки. Геометрия инструмента FSW, проникновение инструмента, скорость вращения, скорость перемещения, посадка соединения, состояние материала и жесткость приспособления взаимодействуют как одна технологическая система.

Zhihui разрабатывает специальные приложения Инструменты для сварки трением с перемешиванием в зависимости от материала алюминия, толщины, конструкции соединения и условий производства.

Вместо использования одного универсального набора параметров для каждой камеры следует установить и проверить параметры процесса для фактического компонента и приемочных требований.

Затем окончательный процесс сварки можно оценить по критериям заказчика, проверяющим размеры, конструкцию и вакуум.

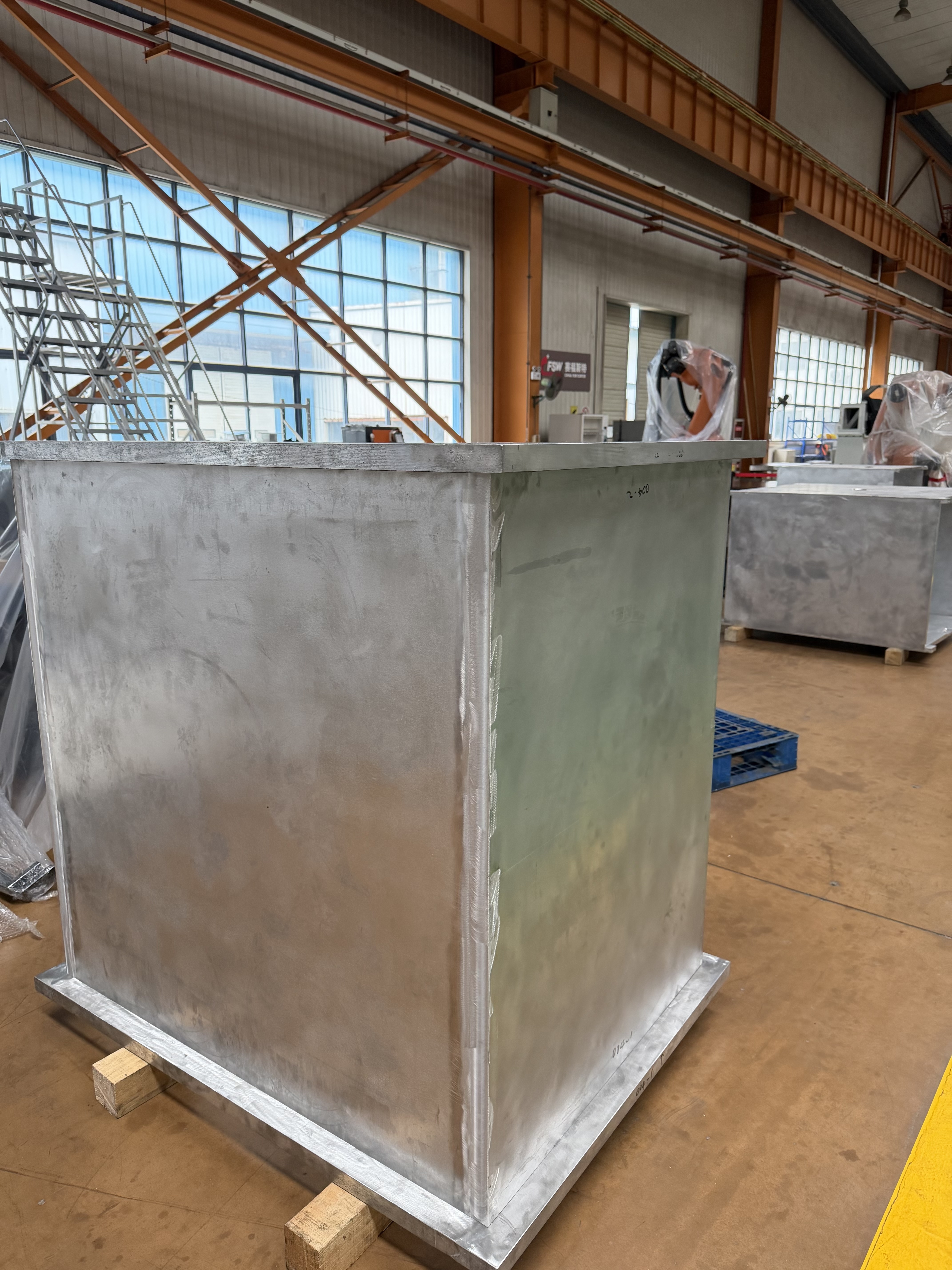

Типичные конструкции алюминиевых вакуумных камер для оценки FSW

Пригодность FSW зависит от доступности швов, толщины материала, состояния основы и общей структуры компонента.

Области применения, которые могут быть оценены, включают прямоугольные алюминиевые вакуумные камеры, большие сварные корпуса камер, конструкции крышек камер, длинные линейные алюминиевые сборки, механически обработанные конструкции камер со сварными секциями и другие прецизионные алюминиевые вакуумные компоненты, изготовленные по индивидуальному заказу.

Для сложных деталей перед выбором конструкции машины следует просмотреть чертеж, поскольку геометрия камеры может определить, является ли стандартная, модифицированная или полностью адаптированная система FSW наиболее практичным решением.

Выбор машины начинается с вакуумной камеры — это не стандартный номер модели

Не существует единой спецификации машины FSW, подходящей для каждой алюминиевой вакуумной камеры.

Компонент меньшего размера может соответствовать существующей платформе машины. Большая камера с длинными противоположными путями сварки может потребовать увеличенного хода, дополнительного зазора, систем с двумя шпинделями, поворотных осей или специальной архитектуры оборудования, аналогичной проекту, показанному на этой странице.

Производственные требования также влияют на выбор машины. Производство прототипов или мелкосерийное производство может отдавать предпочтение гибкости и доступности приспособлений, в то время как повторное производство может уделять больше внимания загрузке, последовательности сварки, повторяемости процесса и интеграции автоматизации.

Вот почему Zhihui начинает выбор оборудования с учетом требований заказчика к заготовкам и производству, а не просто рекомендует самый большой из доступных станков.

Что нам нужно для настройки вашей машины FSW с вакуумной камерой

Информация о проекте

Что предоставить

Камерный рисунок	2D-чертеж и 3D-модель, если таковые имеются.
Габаритные размеры	Длина, ширина и высота
Материал	Точный алюминиевый сплав и закалка
Толщина материала	Толщина на каждом стыке FSW
Совместная конфигурация	Стык, колено, крышка или другая конструкция сустава
Сварной путь	Расположение, направление и длина каждого необходимого шва FSW.
Критические размеры	Допуски плоскостности, положения или обработки, которые необходимо контролировать
Требование к вакууму	Критерии приемлемости вакуума или испытаний на герметичность, определяемые заказчиком
Производственные требования	Прототип, мелкосерийное или серийное производство
Требования к автоматизации	Требования к погрузке, разгрузке, позиционированию или интеграции производственной линии

От чертежа в вакуумной камере до производственного оборудования FSW

Zhihui сочетает разработку оборудования FSW с практическим опытом применения сварки. Это позволяет разрабатывать архитектуру машины на основе реального компонента, а не выбирать его только из стандартной спецификации.

Проект оборудования вакуумной камеры может быть реализован за счет:

Оценка применения → конфигурация оборудования → проектирование приспособлений → инструменты FSW → разработка процесса → проверка сварки → внедрение производства

Этот инженерный подход особенно важен для больших камерных конструкций, где перемещение машины, доступ к инструменту, последовательность крепления и сварки необходимо учитывать вместе.

Почему стоит выбрать Zhihui для оборудования FSW с вакуумной камерой?

Реальный опыт крупнокамерных проектов

Возможности нашего оборудования с вакуумными камерами поддерживаются реальным проектом крупноформатной алюминиевой камеры с открытой горизонтальной зеркальной конструкцией, двойной шпиндельной системой и перемещением по оси X 6000 мм с обеих сторон.

Конфигурация оборудования на основе приложения

Мы не ограничиваем проекты вакуумных камер одной стандартной конструкцией машины. Рабочий диапазон, конфигурация осей, расположение шпинделя и требования к креплению оцениваются в соответствии с фактической камерой.

Станок + приспособление + инструмент + интеграция процесса

Успешная система FSW зависит не только от самой машины. Мы вместе оцениваем архитектуру оборудования, крепеж, инструменты FSW и разработку процессов.

Поддержка от оценки до внедрения в производство

Наша цель — от проверки чертежей и оценки сварки до окончательной конфигурации оборудования — помочь производителям создать практичные и воспроизводимые возможности производства FSW в вакуумной камере.

Изучите нашу более широкую Применение сварки трением с перемешиванием для электромобилей, управления температурным режимом и промышленного производства алюминия.

Часто задаваемые вопросы

1. Какой тип машины FSW подходит для алюминиевых вакуумных камер?

Выбор подходящей машины зависит от размеров камеры, материала алюминия, толщины, пути сварки, конструкции соединения, требований к приспособлениям и доступности инструмента. Для больших камер с длинными сварными швами может потребоваться индивидуальная крупноформатная или многоосная система FSW, а не стандартная платформа машины.

2. Можете ли вы предоставить машину FSW для длинных вакуумных камер?

Да. Ход машины можно оценить по фактическому компоненту. В реальном проекте вакуумной камеры, показанном на этой странице, используется ход 6000 мм по осям X1 и X2. Другие или более крупные требования следует оценивать по чертежам заказчика.

3. Почему эталонный станок использует две системы шпинделей?

Зеркальная конфигурация с двумя шпинделями была разработана с учетом геометрии и схемы сварных швов этого конкретного проекта с большой вакуумной камерой. Он обеспечивает два набора осей движения и систем шпинделей в рамках одной специализированной архитектуры станка. Не каждая вакуумная камера требует такой конфигурации.

4. Гарантирует ли FSW герметичность вакуумной камеры?

Ни один сварочный процесс сам по себе не может рассматриваться как безусловная гарантия конечного качества вакуума. Герметичность зависит от конструкции камеры, подготовки соединения, контроля процесса сварки, механической обработки, уплотняющих поверхностей и окончательного контроля. Поэтому процесс FSW должен быть проверен на соответствие критериям приемлемости, указанным заказчиком.

5. Можете ли вы предоставить приспособление и инструмент FSW вместе со станком?

Да. Требования к приспособлениям и инструментам FSW можно оценить вместе с конфигурацией оборудования в соответствии с геометрией заготовки, материалом алюминия, толщиной и траекторией сварки.

6. Можно ли настроить конфигурацию машины?

Да. Конструкция станка, рабочий диапазон, перемещение оси, расположение шпинделя, расположение приспособлений и другие требования, специфичные для конкретного применения, могут быть оценены в соответствии с вакуумной камерой и производственным планом.

7. Какая информация вам нужна, прежде чем рекомендовать машину?

Пожалуйста, предоставьте чертеж камеры, габаритные размеры, алюминиевый сплав и его закалку, толщину материала, места сварки, требования к критическим размерам, критерии испытаний на вакуум или герметичность и ожидаемый объем производства.

Настройте машину FSW для вашего проекта вакуумной камеры

Планируете производить алюминиевые вакуумные камеры методом сварки трением с перемешиванием?

Отправьте нам чертеж вашей камеры, размеры, материал, путь сварки и производственные требования. Наша команда инженеров оценит применение и порекомендует подходящую конструкцию машины, рабочую зону, концепцию крепления и технологическое решение FSW.

Отправьте свой чертеж на оценку оборудования
