La unión en estado sólido evita muchos problemas de soldadura por fusión asociados con la fusión y la solidificación, incluido el agrietamiento por solidificación y ciertas formas de porosidad. Sin embargo, la soldadura por fricción-agitación introduce sus propios desafíos termomecánicos en las aleaciones de aluminio. Los defectos no detectados en componentes críticos de aluminio pueden reducir el rendimiento ante la fatiga, aumentar los costos de desperdicio y retrabajo y crear cuellos de botella en la producción.

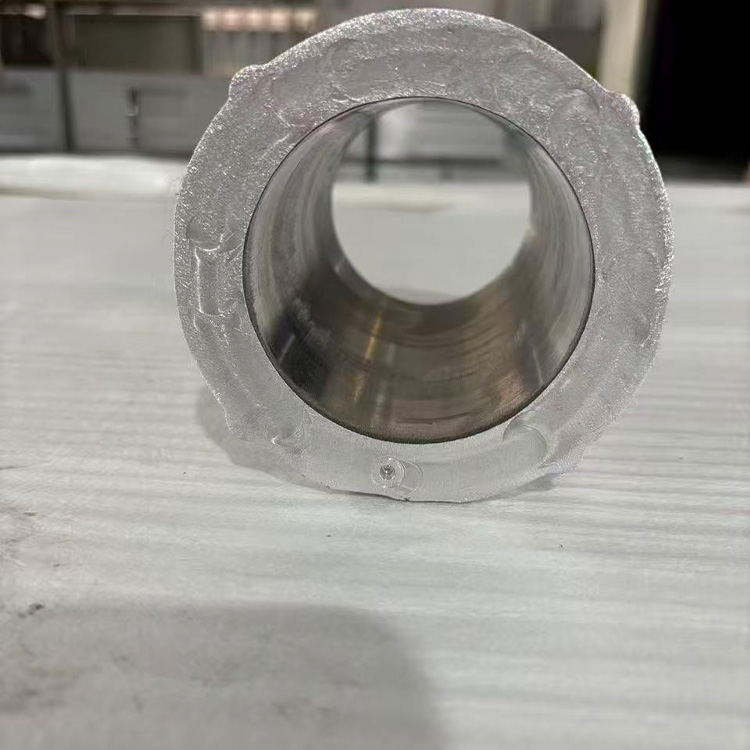

Ya sea que se fabriquen bandejas para baterías de vehículos eléctricos, paneles aeroespaciales o piezas estructurales de automóviles, mantener la integridad de las juntas requiere un control cuidadoso del proceso de soldadura. Lograr una producción consistente y de alta calidad requiere una comprensión clara de la morfología de los defectos, las causas fundamentales relacionadas con los parámetros del proceso y métodos de prueba no destructivos y de inspección adecuados.
Al controlar estos factores, los fabricantes pueden aprovechar plenamente Soldadura por fricción y agitación de aluminio para producir uniones confiables y de alto rendimiento para aplicaciones exigentes. Por lo tanto, un control de calidad eficaz requiere mirar más allá de la apariencia de la superficie para comprender el flujo de material y las condiciones de unión debajo del hombro de la herramienta.
El estado sólido no significa que esté libre de defectos: Soldadura por fricción-agitación de aluminio evita el agrietamiento relacionado con la solidificación, pero aún así puede desarrollar defectos relacionados con el proceso, como agujeros de gusano, uniones entre besos y rebabas excesivas.
El aporte de calor es una variable crítica: muchos defectos internos y superficiales están asociados con un desequilibrio entre la generación de calor y el flujo de material, que están fuertemente influenciados por la velocidad del husillo y la velocidad transversal.
Los defectos ocultos pueden comprometer la vida útil ante la fatiga: Los defectos subsuperficiales, en particular la falta de penetración y de uniones entrecruzadas, pueden reducir significativamente el rendimiento ante la fatiga de las uniones de aluminio incluso cuando la superficie de soldadura parece visualmente aceptable.
La condición del material importa: las aleaciones de aluminio fundido pueden presentar riesgos de defectos que difieren de los de las aleaciones forjadas, incluida la influencia de la porosidad preexistente, las películas de óxido y las variaciones en la microestructura de la fundición sobre el flujo del material y la calidad de la soldadura.
El monitoreo durante el proceso respalda el aumento de la producción: la transición de I+D a producción de gran volumen puede beneficiarse del monitoreo de variables del proceso como la fuerza axial, el torque del husillo y la temperatura, combinado con una inspección posterior a la soldadura y END adecuados.
Establecer una línea de base para una calidad de soldadura aceptable requiere definir criterios de aceptación claros. La integridad de la unión no puede evaluarse únicamente por la apariencia de la superficie, ya que una soldadura visualmente suave aún puede contener defectos internos. Por lo tanto, la calidad de la soldadura debe evaluarse utilizando criterios mensurables como la resistencia a la tracción requerida, el rendimiento ante la fatiga, los requisitos dimensionales y los límites de aceptación visual.
El flujo de material alrededor de la herramienta giratoria difiere entre los lados de avance y retroceso, y la formación de defectos puede verse influenciada por la geometría de la herramienta, los parámetros de soldadura, el estado de la aleación, la configuración de la junta y el aporte de calor. Comprender estas interacciones es esencial para identificar las causas probables y las ubicaciones de los defectos de FSW.

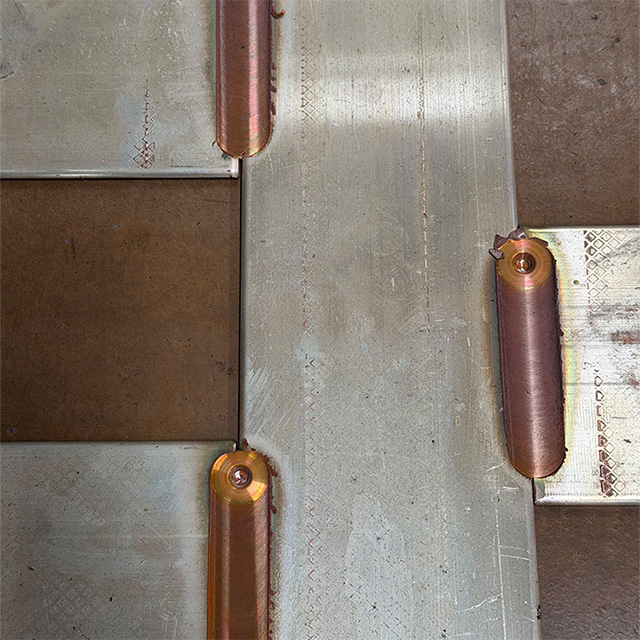

Las diferencias en la conductividad térmica, la resistencia y el comportamiento del flujo de material pueden afectar significativamente el riesgo de defectos cuando se suelda por fricción y agitación aleaciones de aluminio diferentes. Para combinaciones como las aleaciones 6xxx a 7xxx, el flujo de material puede volverse asimétrico, lo que hace que la posición de la herramienta, la colocación del material y la compensación de la herramienta sean variables de proceso importantes. Se debe establecer la disposición óptima del lado de desplazamiento y avance/retroceso para la combinación de aleación específica, el espesor, el diseño de la junta y las condiciones de soldadura.
El aluminio fundido introduce consideraciones adicionales porque la porosidad preexistente, las películas de óxido, la microestructura de la fundición y las variaciones locales del material pueden influir en el flujo del material y la calidad de la soldadura. Durante FSW, el gas atrapado y los defectos de fundición pueden contribuir a imperfecciones superficiales o internas bajo ciertas condiciones de procesamiento. Por lo tanto, se deben optimizar el aporte de calor, el diseño de la herramienta, la profundidad de inmersión y los parámetros de soldadura adecuados para el componente y la aleación de fundición específicos.
Para establecer una línea base de producción sólida, los equipos de ingeniería pueden utilizar una secuencia de validación estructurada que combine evaluación destructiva y no destructiva para definir una ventana de proceso adecuada. Los siguientes pasos proporcionan un enfoque de validación típico para una nueva junta FSW de aluminio:
Realice un barrido controlado de parámetros en los rangos adecuados de velocidad del husillo y velocidad transversal.
Realice pruebas de tracción en muestras de soldadura seleccionadas para evaluar la resistencia de las uniones e identificar combinaciones de parámetros prometedoras.
Realice macrosecciones en muestras representativas para evaluar la consolidación, la penetración y los defectos internos de la soldadura.
Realice pruebas de fatiga u otras pruebas mecánicas específicas de la aplicación cuando lo requiera el componente o la norma de calificación.
Correlacione los parámetros de soldadura validados con los datos de proceso disponibles, como la fuerza axial y el par del husillo, para respaldar el monitoreo de la producción y el control del proceso.
Identificar la causa raíz de un defecto requiere comprender las fuerzas mecánicas en juego debajo de la herramienta. Los defectos generalmente se dividen en categorías distintas según su ubicación y mecanismo de formación. Clasificamos estos defectos para agilizar la resolución de problemas en la planta de producción.
Una entrada de calor insuficiente, una velocidad transversal excesiva o un flujo de material inestable pueden provocar una plastificación y consolidación inadecuadas alrededor de la herramienta giratoria. Cuando el material no fluye ni se consolida adecuadamente detrás del pasador, se pueden formar defectos volumétricos como túneles, agujeros de gusano o cavidades dentro de la soldadura.
Estos defectos a menudo están asociados con regiones específicas de la zona de agitación y pueden no ser visibles desde la superficie de la soldadura, lo que hace que el análisis de la sección transversal o las pruebas no destructivas adecuadas sean importantes para su detección.
Cuando se identifica un defecto volumétrico, los ingenieros deben evaluar el aporte de calor, la velocidad transversal, la geometría de la herramienta, la profundidad de inmersión y las condiciones de flujo del material. Dependiendo de la causa raíz, ajustes como aumentar la velocidad del husillo o reducir la velocidad transversal pueden mejorar la plastificación y la consolidación.
Una profundidad de inmersión inadecuada, una penetración insuficiente del pasador, las condiciones de ajuste de la junta o capas de óxido retenidas cerca de la raíz de la soldadura pueden contribuir a las fallas de la raíz.
Los enlaces de beso son interfaces de estrecho contacto con una unión insuficiente, a menudo asociados con capas de óxido retenidas o una alteración inadecuada del material en la interfaz de la junta. Estos defectos pueden ser difíciles de detectar porque pueden producir poca o ninguna separación volumétrica. Dependiendo de la orientación del defecto, la geometría de la junta y los requisitos de inspección, es posible que se necesiten técnicas ultrasónicas avanzadas y/o una evaluación metalográfica destructiva para una detección confiable.
En las juntas a tope, la falta de penetración puede actuar como una discontinuidad de raíz aguda y promover la iniciación de grietas por fatiga bajo cargas cíclicas. Las acciones correctivas deben basarse en la causa identificada y pueden incluir la optimización de la longitud del pasador, la profundidad de inmersión, la fuerza axial, el ajuste de la junta o la preparación de la superficie previa a la soldadura.
La entrada excesiva de calor debido a una velocidad alta del husillo o una velocidad transversal baja puede causar que el aluminio plastificado se extruya fuera de la zona de soldadura, mientras que la fuerza aerodinámica excesiva de la herramienta o la profundidad de inmersión pueden aumentar aún más la formación de rebabas.
La rebaba excesiva suele ser visible durante la inspección de la superficie y puede requerir mecanizado secundario cuando excede los criterios de aceptación permitidos. La morfología de la superficie rugosa o rasgada puede deberse a una generación insuficiente de calor, un contacto inadecuado con los hombros, un flujo de material inestable o parámetros de soldadura inadecuados.
La optimización del aporte de calor, la geometría del hombro, la profundidad de inmersión, la fuerza axial y las condiciones de desplazamiento pueden ayudar a mejorar la consolidación de la superficie y reducir estos defectos.
El enganche puede ocurrir en juntas traslapadas cuando el material de la lámina inferior se desplaza hacia arriba hacia la lámina superior durante la soldadura, distorsionando la interfaz original y reduciendo el espesor efectivo de carga de la unión.
La forma y la gravedad del gancho dependen de factores como la geometría de la herramienta, la profundidad de inmersión, el desplazamiento de la herramienta, el espesor del material y los parámetros de soldadura. El corte transversal metalográfico se utiliza comúnmente para evaluar la morfología del gancho durante el desarrollo y la calificación del proceso.
La optimización de la geometría del pasador, la profundidad de inmersión, la posición de la herramienta y los parámetros de soldadura puede ayudar a controlar la formación de ganchos y mejorar el rendimiento mecánico de las juntas traslapadas.
Clasificación de defectos |
Causa raíz primaria |
Acción correctiva |
|---|---|---|
Agujeros de gusano / Túneles |
Plastificación insuficiente o flujo de material inestable. |
Optimice la velocidad del husillo, la velocidad transversal, la profundidad de inmersión y la geometría de la herramienta. |
Falta de Penetración (LOP) |
Penetración insuficiente del pasador, longitud incorrecta del pasador o profundidad de inmersión inadecuada |
Verifique la longitud del pasador y optimice la profundidad de inmersión y la fuerza axial |
Lazos de besos |
Capas de óxido retenidas o alteración insuficiente de la interfaz |
Mejore la preparación de la superficie y optimice la penetración, la fuerza axial y el flujo de materiales. |
Destello excesivo |
Entrada de calor excesiva, profundidad de inmersión o fuerza axial |
Optimice la velocidad del husillo, la velocidad transversal, la profundidad de inmersión y la fuerza axial |
Enganche (juntas superpuestas) |
Flujo de material alrededor del pasador durante la soldadura por solape |
Optimice la geometría del pasador, la profundidad de inmersión, la posición de la herramienta y los parámetros de soldadura. |
Superficie irritada/superficie rugosa |
Calor insuficiente, contacto inadecuado con los hombros o flujo de material inestable |
Optimice la entrada de calor, el contacto con los hombros, la profundidad de inmersión y las condiciones de desplazamiento. |
Los defectos de soldadura pueden afectar significativamente el rendimiento mecánico y la confiabilidad a largo plazo de las juntas FSW. Los defectos de raíz, como la falta de penetración, pueden crear discontinuidades marcadas que promueven el inicio de grietas bajo cargas cíclicas, mientras que las uniones en beso pueden reducir el área unida efectiva de la junta.
Como resultado, estos defectos pueden reducir significativamente el rendimiento ante la fatiga incluso cuando la superficie de soldadura parece aceptable. La gravedad del efecto depende de factores como el tamaño del defecto, la ubicación, la orientación, la geometría de la junta, el estado de la aleación y el modo de carga. Por lo tanto, para aplicaciones estructurales críticas, la evaluación de la integridad de la raíz y la unión interna es una parte importante de la calificación de la soldadura.
Los defectos volumétricos como túneles, agujeros de gusano y cavidades pueden reducir la sección transversal de carga efectiva de la soldadura y afectar negativamente la resistencia de la unión. Su influencia depende del tamaño del defecto, ubicación, orientación, microestructura circundante, geometría de la junta y condiciones de carga.
Los defectos más grandes o ubicados estratégicamente generalmente presentan un mayor riesgo para el desempeño estructural, razón por la cual el tamaño y la ubicación del defecto deben evaluarse con respecto a los criterios de aceptación aplicables para el componente.
Se deben utilizar los estándares de soldadura aplicables y los criterios de aceptación específicos del cliente para definir los niveles de defectos permitidos y los requisitos de calificación. ISO 25239 proporciona requisitos para la soldadura por fricción y agitación de aluminio, mientras que las aplicaciones aeroespaciales también pueden hacer referencia a estándares como AWS D17.3 cuando corresponda. En última instancia, los criterios de aceptación deben seleccionarse de acuerdo con la industria, la función de los componentes, la clasificación conjunta y los requisitos regulatorios o del cliente aplicables.
Los defectos también pueden influir en la resistencia a los choques en aplicaciones estructurales de automóviles. Es posible que se requieran bandejas de batería y extrusiones estructurales para mantener la integridad de las juntas mientras se absorben y transfieren cargas durante un impacto. Los defectos de soldadura importantes pueden alterar el comportamiento de deformación local, reducir el área de carga efectiva y aumentar el riesgo de falla prematura de la unión.
Por esta razón, la tolerancia a defectos y el desempeño de las juntas deben evaluarse en condiciones de carga representativas de la aplicación prevista, particularmente para estructuras de vehículos eléctricos críticas para la seguridad.
Equilibrar la velocidad del husillo y la velocidad transversal es importante para generar suficiente calor y mantener un flujo de material estable sin derretir el aluminio. Una ventana de proceso adecuada ayuda a reducir el riesgo de defectos de consolidación insuficiente con un aporte de calor bajo y de inflamación excesiva con un aporte de calor alto.
La ventana del proceso también debe tener en cuenta las variaciones en el espesor del material, el estado de la aleación, la configuración de las juntas y las condiciones de producción. La geometría del hombro juega un papel importante en la generación de calor, la contención de materiales y la consolidación de superficies. Los hombros cóncavos y enrollados ofrecen diferentes características de flujo de material, mientras que ciertos diseños de hombros enrollados pueden admitir soldadura sin inclinación, lo que puede simplificar la programación robótica y mejorar la accesibilidad en geometrías restringidas.
Seleccionar un perfil de pasador apropiado ayuda a controlar el flujo de material vertical y horizontal alrededor de la herramienta. Se pueden seleccionar geometrías de pasador roscado, estriado, cónico y otras de acuerdo con las propiedades de la aleación, el espesor del material, la configuración de la junta y la profundidad de soldadura requerida.
Las aleaciones de alta resistencia como la 7075 generalmente requieren una consideración cuidadosa de la resistencia de la herramienta, la resistencia al desgaste, la geometría del pasador y las cargas del proceso. Dependiendo de la aplicación se pueden utilizar tanto sistemas controlados por fuerza como sistemas controlados por posición. Mantener la fuerza axial y la profundidad de inmersión adecuadas es importante para lograr una penetración constante de la raíz, mientras que los sistemas de control de fuerza pueden ayudar a compensar ciertas variaciones en el espesor del material o la posición de la pieza de trabajo durante la producción.
Una preparación adecuada de la superficie previa a la soldadura puede ayudar a reducir el riesgo de defectos de unión relacionados con el óxido y la contaminación. Dependiendo de la aleación, la condición de la superficie, el historial de almacenamiento y los requisitos de aplicación, se puede utilizar limpieza mecánica u otros métodos adecuados de preparación de la superficie antes de soldar.
Sin embargo, la preparación de la superficie por sí sola no garantiza la eliminación de los lazos de beso. La penetración de la herramienta, la fuerza axial, el ajuste de la junta, el flujo de material y los parámetros de soldadura también deben controlarse para promover suficiente interrupción y unión en la interfaz de la junta.
La prueba ultrasónica Phased Array (PAUT) se usa ampliamente para detectar ciertos defectos subsuperficiales en juntas FSW, incluidos defectos volumétricos y algunas condiciones de falta de penetración. Al controlar electrónicamente múltiples elementos ultrasónicos, PAUT puede proporcionar información detallada sobre indicaciones dentro de la región de soldadura.
Los métodos radiográficos y de rayos X pueden ser eficaces para detectar cavidades volumétricas, pero pueden tener una sensibilidad limitada para contactar estrechamente con defectos planos, como los enlaces de beso, dependiendo de la orientación del defecto y las condiciones de inspección. Durante la validación inicial del proceso, se pueden combinar métodos destructivos como macrosección, pruebas de flexión y pruebas de tracción con END para establecer una línea de base de calidad confiable.
El monitoreo durante el proceso puede proporcionar información adicional sobre la estabilidad de la soldadura durante la producción. Las variables del proceso, como el par del husillo, la fuerza axial, la posición de la herramienta, la temperatura y otras señales disponibles, pueden cambiar cuando las condiciones de soldadura se vuelven inestables.
Cuando estas señales se correlacionan con los resultados de la inspección y las pruebas destructivas durante la validación del proceso, los fabricantes pueden establecer límites de monitoreo para identificar regiones de soldadura potencialmente no conformes. El monitoreo del proceso no reemplaza la inspección posterior a la soldadura, pero puede proporcionar una valiosa advertencia temprana sobre la desviación de parámetros o condiciones anormales de soldadura en producción de gran volumen.
Un plan de control de calidad de producción puede combinar múltiples métodos de inspección y monitoreo según el componente, el volumen de producción, el riesgo de defectos y los requisitos de calidad aplicables. Un enfoque por capas típico puede incluir:
Monitoreo durante el proceso de fuerza axial, torque del husillo, posición de la herramienta u otras variables relevantes del proceso cuando estén disponibles.
Inspección visual de la superficie de soldadura para detectar rebabas excesivas, irregularidades superficiales y otros defectos visibles.
PAUT u otros métodos de END adecuados a tasas de muestreo definidas por la criticidad de los componentes, los requisitos de producción y los criterios de aceptación aplicables.
Pruebas destructivas periódicas, como macrosección o pruebas mecánicas, durante la validación del proceso, la calificación y la verificación de la producción cuando sea necesario.
La soldadura por fricción y agitación del aluminio puede ofrecer una excelente calidad de unión y rendimiento estructural cuando los parámetros del proceso, las herramientas y los procedimientos de inspección se controlan cuidadosamente. Al optimizar el aporte de calor, mantener un flujo de material constante e implementar estrategias de garantía de calidad adecuadas, los fabricantes pueden minimizar los defectos de soldadura y respaldar la confiabilidad del producto a largo plazo.
Trabajar con un proveedor experimentado de tecnología de soldadura por fricción y agitación también puede ayudar a los fabricantes a establecer procesos de producción estables y una calidad de soldadura constante. Zhihui se especializa en equipos de soldadura por fricción y agitación, soluciones FSW personalizadas, servicios de soldadura, herramientas y soporte técnico para aplicaciones de aluminio en los sectores automotriz, aeroespacial, de tránsito ferroviario, de baterías y otros sectores industriales.
Antes de la producción a gran escala, se deben evaluar la viabilidad del proceso, los parámetros de soldadura, la selección de herramientas, los accesorios y los requisitos de inspección de acuerdo con el componente y la aplicación específicos.
Utilice una preparación adecuada de la superficie previa a la soldadura para reducir los riesgos de unión relacionados con la contaminación y el óxido.
Utilice la fuerza, el torque, la posición u otros datos de monitoreo del proceso disponibles para identificar la desviación de los parámetros y las condiciones anormales de soldadura durante la producción.
Establezca un plan de inspección utilizando PAUT u otros métodos de END adecuados según la criticidad de las juntas, el riesgo de defectos y los requisitos de aceptación aplicables.
R: Una rebaba excesiva puede deberse a una entrada excesiva de calor, una velocidad alta del husillo, una velocidad transversal baja, una profundidad de inmersión excesiva o una fuerza axial excesiva. Estas condiciones pueden provocar que se desplace demasiado aluminio plastificado desde debajo del hombro de la herramienta. La acción correctiva adecuada depende de la aleación específica, el espesor del material, la geometría de la herramienta y las condiciones de soldadura.
R: Los enlaces Kissing son interfaces en estrecho contacto con una unión insuficiente y poca o ninguna separación volumétrica, lo que los hace difíciles de detectar utilizando métodos de inspección convencionales. Se pueden utilizar técnicas ultrasónicas avanzadas como PAUT dependiendo de la orientación del defecto, la geometría de la junta y las condiciones de inspección. El examen metalográfico destructivo también se puede utilizar durante el desarrollo y la calificación del proceso para evaluar la unión de la interfaz.
R: Un defecto de túnel es un vacío volumétrico que se forma dentro de la soldadura, generalmente asociado con un flujo o consolidación inadecuados del material. La falta de penetración es un defecto de raíz en el que la herramienta no proporciona suficiente penetración o unión en toda la profundidad requerida de la junta. Aunque ambos pueden reducir el rendimiento articular, difieren en el mecanismo de formación, la ubicación y la morfología del defecto.
R: El enganche ocurre cuando la interfaz original entre las láminas superpuestas se desplaza hacia arriba durante la soldadura. Esto puede reducir el espesor de carga efectivo de la junta traslapada y crear una concentración de tensiones local. Su efecto sobre el rendimiento de tracción y fatiga depende de la altura, forma, ubicación, geometría de la junta, propiedades del material y condiciones de carga del gancho.
R: Ningún método de END por sí solo puede detectar de manera confiable todos los tipos de defectos de FSW en todas las condiciones. PAUT y otros métodos ultrasónicos pueden ser eficaces para muchos defectos volumétricos y relacionados con las raíces, mientras que los métodos radiográficos son útiles para ciertos defectos volumétricos. Los defectos de contacto estrecho, como los lazos de beso, pueden ser especialmente difíciles de detectar. Por esta razón, las END a menudo se combinan con pruebas destructivas durante el desarrollo y la calificación del proceso para establecer una estrategia de inspección confiable.
R: No existe un conjunto de parámetros óptimo único para prevenir caries en todas las aplicaciones de FSW de aluminio. La velocidad del husillo, la velocidad transversal, la fuerza axial, la profundidad de inmersión, la geometría de la herramienta, la aleación, el espesor del material y la configuración de la junta influyen en la generación de calor y el flujo de material. Por lo tanto, se debe establecer una ventana de proceso adecuada mediante pruebas de soldadura y validarla mediante inspección y pruebas mecánicas apropiadas para la aplicación.
