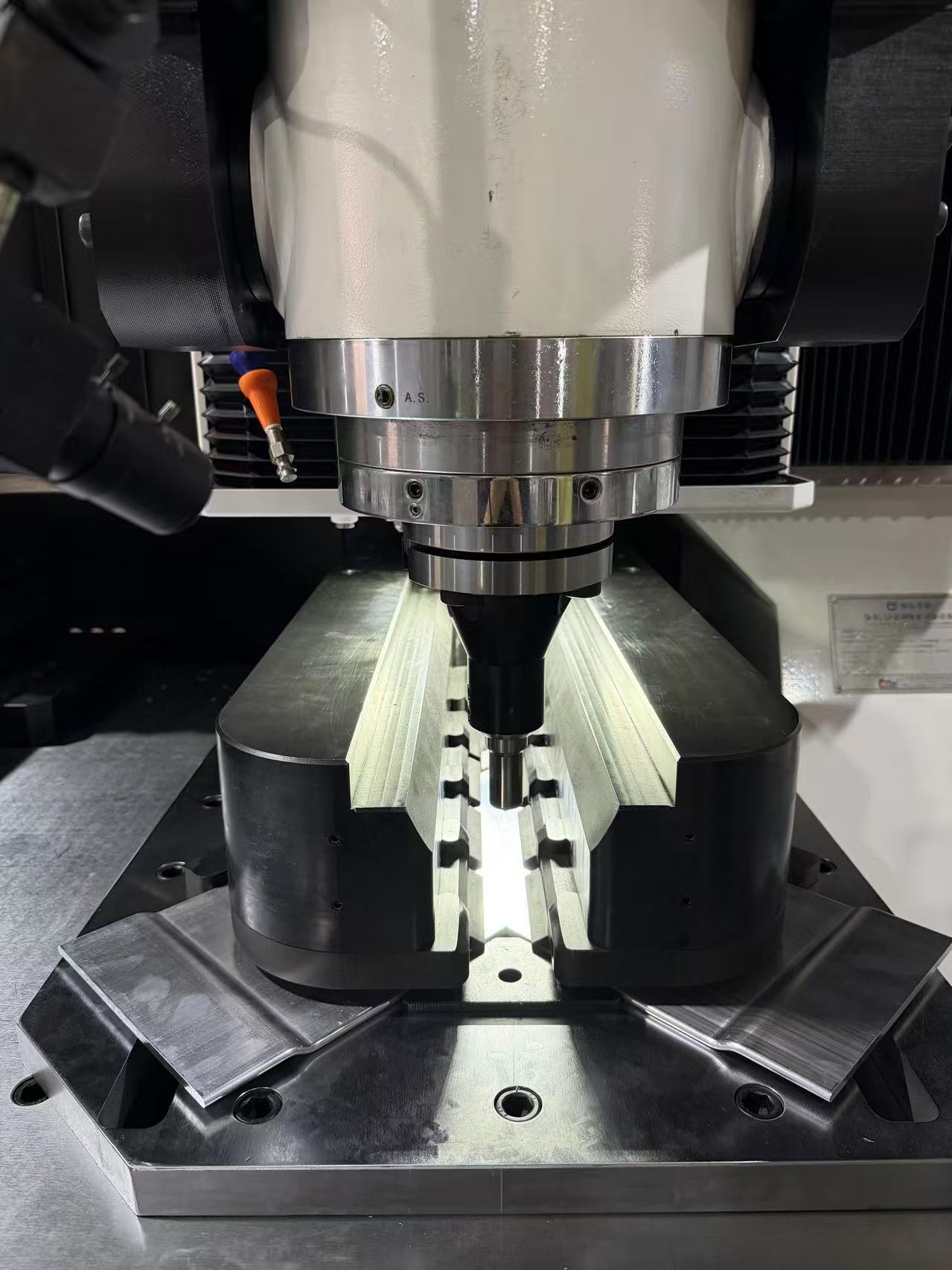

A união no estado sólido evita muitos problemas de soldagem por fusão associados à fusão e à solidificação, incluindo fissuras por solidificação e certas formas de porosidade. No entanto, a soldagem por fricção apresenta seus próprios desafios termomecânicos em ligas de alumínio. Defeitos não detectados em componentes críticos de alumínio podem reduzir o desempenho em termos de fadiga, aumentar os custos de sucata e retrabalho e criar gargalos na produção.
Seja na fabricação de bandejas de baterias para veículos elétricos, painéis aeroespaciais ou peças estruturais automotivas, manter a integridade das juntas requer um controle cuidadoso do processo de soldagem. Alcançar uma produção consistente e de alta qualidade requer uma compreensão clara da morfologia do defeito, das causas básicas relacionadas aos parâmetros do processo e de métodos apropriados de inspeção e testes não destrutivos.
Ao controlar esses fatores, os fabricantes podem aproveitar totalmente Alumínio para soldagem por fricção e agitação para produzir juntas confiáveis e de alto desempenho para aplicações exigentes. O controle de qualidade eficaz, portanto, requer olhar além da aparência da superfície para compreender o fluxo do material e as condições de adesão abaixo do ressalto da ferramenta.
Estado sólido não significa livre de defeitos: Soldagem por fricção e mistura de alumínio evita rachaduras relacionadas à solidificação, mas ainda pode desenvolver defeitos relacionados ao processo, como buracos de minhoca, ligações de beijo e flash excessivo.
A entrada de calor é uma variável crítica: muitos defeitos internos e superficiais estão associados a um desequilíbrio entre a geração de calor e o fluxo de material, que são fortemente influenciados pela velocidade do fuso e pela velocidade transversal.
Falhas ocultas podem comprometer a vida útil da fadiga: Defeitos subsuperficiais, particularmente falta de penetração e aderência, podem reduzir significativamente o desempenho de fadiga das juntas de alumínio, mesmo quando a superfície da solda parece visualmente aceitável.
A condição do material é importante: As ligas de alumínio fundido podem apresentar riscos de defeitos que diferem daqueles das ligas forjadas, incluindo a influência da porosidade pré-existente, filmes de óxido e variações na microestrutura da fundição no fluxo do material e na qualidade da solda.
O monitoramento durante o processo apoia o aumento da produção: A transição da pesquisa e desenvolvimento para a produção em alto volume pode se beneficiar do monitoramento de variáveis do processo, como força axial, torque do fuso e temperatura, combinadas com inspeção pós-soldagem e END apropriados.
Estabelecer uma linha de base para uma qualidade de solda aceitável requer a definição de critérios de aceitação claros. A integridade da junta não pode ser avaliada apenas pela aparência da superfície, pois uma solda visualmente lisa ainda pode conter defeitos internos. A qualidade da solda deve, portanto, ser avaliada usando critérios mensuráveis, como resistência à tração exigida, desempenho à fadiga, requisitos dimensionais e limites de aceitação visual.
O fluxo de material ao redor da ferramenta rotativa difere entre os lados de avanço e recuo, e a formação de defeitos pode ser influenciada pela geometria da ferramenta, parâmetros de soldagem, condição da liga, configuração da junta e aporte de calor. Compreender essas interações é essencial para identificar as prováveis causas e localizações dos defeitos do FSW.
Diferenças na condutividade térmica, resistência e comportamento do fluxo de material podem afetar significativamente o risco de defeito durante a soldagem por fricção e mistura de ligas de alumínio diferentes. Para combinações como ligas 6xxx a 7xxx, o fluxo de material pode se tornar assimétrico, tornando a posição da ferramenta, o posicionamento do material e o deslocamento da ferramenta importantes variáveis do processo. O deslocamento ideal e o arranjo do lado de avanço/recuo devem ser estabelecidos para a combinação específica de liga, espessura, projeto de junta e condições de soldagem.
O alumínio fundido introduz considerações adicionais porque a porosidade pré-existente, filmes de óxido, microestrutura de fundição e variações locais do material podem influenciar o fluxo do material e a qualidade da solda. Durante a FSW, gases aprisionados e defeitos de fundição podem contribuir para imperfeições superficiais ou internas sob certas condições de processamento. A entrada de calor apropriada, o design da ferramenta, a profundidade de mergulho e os parâmetros de soldagem devem, portanto, ser otimizados para a liga e componente de fundição específicos.
Para estabelecer uma linha de base de produção robusta, as equipes de engenharia podem usar uma sequência de validação estruturada que combina avaliação destrutiva e não destrutiva para definir uma janela de processo adequada. As etapas a seguir fornecem uma abordagem de validação típica para uma nova junta FSW de alumínio:
Conduza uma varredura controlada de parâmetros em faixas adequadas de velocidade do fuso e velocidade transversal.
Realize testes de tração em amostras de solda selecionadas para avaliar a resistência da junta e identificar combinações de parâmetros promissoras.
Conduza macrossecções em amostras representativas para avaliar a consolidação da solda, penetração e defeitos internos.
Execute testes mecânicos de fadiga ou outros testes mecânicos específicos da aplicação quando exigido pelo componente ou padrão de qualificação.
Correlacione parâmetros de soldagem validados com dados de processo disponíveis, como força axial e torque do fuso, para apoiar o monitoramento da produção e o controle do processo.
Identificar a causa raiz de um defeito requer a compreensão das forças mecânicas que atuam sob a ferramenta. Os defeitos geralmente se enquadram em categorias distintas com base na sua localização e mecanismo de formação. Categorizamos essas falhas para agilizar a solução de problemas na área de produção.
A entrada de calor insuficiente, velocidade de deslocamento excessiva ou fluxo de material instável podem levar à plastificação e consolidação inadequadas ao redor da ferramenta rotativa. Quando o material não flui e não se consolida adequadamente atrás do pino, defeitos volumétricos como túneis, buracos de minhoca ou cavidades podem se formar dentro da solda.
Esses defeitos estão frequentemente associados a regiões específicas da zona de agitação e podem não ser visíveis na superfície da solda, tornando a análise transversal ou testes não destrutivos adequados importantes para a detecção.
Quando um defeito volumétrico é identificado, os engenheiros devem avaliar a entrada de calor, a velocidade de deslocamento, a geometria da ferramenta, a profundidade de mergulho e as condições de fluxo do material. Dependendo da causa raiz, ajustes como aumentar a velocidade do fuso ou reduzir a velocidade transversal podem melhorar a plastificação e a consolidação.
Profundidade de mergulho inadequada, penetração insuficiente do pino, condições de ajuste da junta ou camadas de óxido retidas próximas à raiz da solda podem contribuir para falhas na raiz.
As ligações em contato são interfaces de contato estreito com ligação insuficiente, frequentemente associadas a camadas de óxido retidas ou ruptura inadequada de material na interface da junta. Estas falhas podem ser difíceis de detectar porque podem produzir pouca ou nenhuma separação volumétrica. Dependendo da orientação do defeito, da geometria da junta e dos requisitos de inspeção, técnicas ultrassônicas avançadas e/ou avaliação metalográfica destrutiva podem ser necessárias para uma detecção confiável.
Em juntas de topo, a falta de penetração pode atuar como uma descontinuidade radicular acentuada e promover o início de trincas por fadiga sob carregamento cíclico. As ações corretivas devem ser baseadas na causa identificada e podem incluir a otimização do comprimento do pino, profundidade de mergulho, força axial, ajuste da junta ou preparação da superfície pré-solda.
A entrada excessiva de calor da alta velocidade do fuso ou da baixa velocidade transversal pode fazer com que o alumínio plastificado seja extrudado para fora da zona de solda, enquanto a força descendente excessiva da ferramenta ou a profundidade de mergulho podem aumentar ainda mais a formação de rebarbas.
Rebarbas excessivas geralmente são visíveis durante a inspeção de superfície e podem exigir usinagem secundária quando excedem os critérios de aceitação permitidos. A morfologia da superfície áspera ou rasgada pode resultar de geração de calor insuficiente, contato de ombro inadequado, fluxo de material instável ou parâmetros de soldagem inadequados.
A otimização da entrada de calor, da geometria do ombro, da profundidade de mergulho, da força axial e das condições de deslocamento pode ajudar a melhorar a consolidação da superfície e reduzir esses defeitos.
O enganchamento pode ocorrer em juntas sobrepostas quando o material da chapa inferior é deslocado para cima na chapa superior durante a soldagem, distorcendo a interface original e reduzindo a espessura efetiva de suporte de carga da junta.
A forma e a severidade do gancho dependem de fatores como geometria da ferramenta, profundidade de mergulho, deslocamento da ferramenta, espessura do material e parâmetros de soldagem. O corte transversal metalográfico é comumente usado para avaliar a morfologia do gancho durante o desenvolvimento e qualificação do processo.
A otimização da geometria do pino, da profundidade de mergulho, da posição da ferramenta e dos parâmetros de soldagem pode ajudar a controlar a formação de ganchos e melhorar o desempenho mecânico das juntas sobrepostas.
Classificação de defeitos |
Causa Raiz Primária |
Ação Corretiva |
|---|---|---|
Buracos de minhoca / túneis |
Plastificação insuficiente ou fluxo de material instável |
Otimize a velocidade do fuso, a velocidade transversal, a profundidade de mergulho e a geometria da ferramenta |
Falta de Penetração (LOP) |
Penetração insuficiente do pino, comprimento incorreto do pino ou profundidade de mergulho inadequada |
Verifique o comprimento do pino e otimize a profundidade de mergulho e a força axial |
Obrigações de beijo |
Camadas de óxido retidas ou interrupção insuficiente da interface |
Melhore a preparação da superfície e otimize a penetração, a força axial e o fluxo de material |
Flash excessivo |
Entrada excessiva de calor, profundidade de mergulho ou força axial |
Otimize a velocidade do fuso, velocidade transversal, profundidade de mergulho e força axial |
Engancho (juntas sobrepostas) |
Fluxo de material ao redor do pino durante a soldagem por sobreposição |
Otimize a geometria do pino, a profundidade de mergulho, a posição da ferramenta e os parâmetros de soldagem |
Escoriações de superfície/superfície áspera |
Calor insuficiente, contato inadequado do ombro ou fluxo de material instável |
Otimize a entrada de calor, o contato do ombro, a profundidade do mergulho e as condições de deslocamento |
Defeitos de soldagem podem afetar significativamente o desempenho mecânico e a confiabilidade a longo prazo das juntas FSW. Falhas na raiz, como a falta de penetração, podem criar descontinuidades acentuadas que promovem o início de fissuras sob carregamento cíclico, enquanto as ligações beijadas podem reduzir a área efetivamente colada da junta.
Como resultado, estes defeitos podem reduzir significativamente o desempenho à fadiga, mesmo quando a superfície da solda parece aceitável. A gravidade do efeito depende de fatores como tamanho do defeito, localização, orientação, geometria da junta, condição da liga e modo de carregamento. Para aplicações estruturais críticas, a avaliação da integridade da raiz e da ligação interna é, portanto, uma parte importante da qualificação da solda.
Defeitos volumétricos, como túneis, buracos de minhoca e cavidades, podem reduzir a seção transversal de suporte de carga efetiva da solda e afetar adversamente a resistência da junta. Sua influência depende do tamanho do defeito, localização, orientação, microestrutura circundante, geometria da junta e condições de carregamento.
Defeitos maiores ou estrategicamente localizados geralmente apresentam um risco maior para o desempenho estrutural, razão pela qual o tamanho e a localização do defeito devem ser avaliados em relação aos critérios de aceitação aplicáveis ao componente.
Padrões de soldagem aplicáveis e critérios de aceitação específicos do cliente devem ser usados para definir níveis de defeitos permitidos e requisitos de qualificação. A ISO 25239 fornece requisitos para soldagem por fricção e mistura de alumínio, enquanto as aplicações aeroespaciais também podem fazer referência a padrões como AWS D17.3, quando aplicável. Os critérios de aceitação devem, em última análise, ser selecionados de acordo com a indústria, a função do componente, a classificação conjunta e os requisitos aplicáveis do cliente ou regulamentares.
Os defeitos também podem influenciar a resistência a colisões em aplicações estruturais automotivas. Bandejas de bateria e extrusões estruturais podem ser necessárias para manter a integridade das juntas enquanto absorvem e transferem cargas durante um impacto. Defeitos de solda significativos podem alterar o comportamento de deformação local, reduzir a área de suporte de carga efetiva e aumentar o risco de falha prematura da junta.
Por esta razão, a tolerância a defeitos e o desempenho da junta devem ser avaliados sob condições de carga representativas da aplicação pretendida, particularmente para estruturas de veículos elétricos críticos para a segurança.
Equilibrar a velocidade do fuso e a velocidade transversal é importante para gerar calor suficiente e manter o fluxo estável do material sem derreter o alumínio. Uma janela de processo apropriada ajuda a reduzir o risco de defeitos de consolidação insuficiente com baixo aporte de calor e flash excessivo com alto aporte de calor.
A janela do processo também deve levar em conta variações na espessura do material, condição da liga, configuração da junta e condições de produção. A geometria do ombro desempenha um papel importante na geração de calor, contenção de material e consolidação de superfície. Ombros côncavos e enrolados oferecem diferentes características de fluxo de material, enquanto certos designs de ombros rolados podem suportar soldagem com inclinação zero, o que pode simplificar a programação robótica e melhorar a acessibilidade em geometrias restritas.
A seleção de um perfil de pino apropriado ajuda a controlar o fluxo de material vertical e horizontal ao redor da ferramenta. Geometrias de pino roscadas, estriadas, cônicas e outras podem ser selecionadas de acordo com as propriedades da liga, espessura do material, configuração da junta e profundidade de solda necessária.
Ligas de alta resistência, como 7075, geralmente requerem consideração cuidadosa da resistência da ferramenta, resistência ao desgaste, geometria do pino e cargas do processo. Ambos os sistemas controlados por força e controlados por posição podem ser usados dependendo da aplicação. Manter a força axial e a profundidade de mergulho adequadas é importante para alcançar uma penetração consistente na raiz, enquanto os sistemas de controle de força podem ajudar a compensar certas variações na espessura do material ou na posição da peça durante a produção.
A preparação adequada da superfície pré-solda pode ajudar a reduzir o risco de defeitos de ligação relacionados com óxido e contaminação. Dependendo da liga, condição da superfície, histórico de armazenamento e requisitos de aplicação, limpeza mecânica ou outros métodos adequados de preparação de superfície podem ser usados antes da soldagem.
No entanto, a preparação da superfície por si só não garante a eliminação das ligações de beijo. A penetração da ferramenta, a força axial, o ajuste da junta, o fluxo de material e os parâmetros de soldagem também devem ser controlados para promover ruptura e adesão suficientes na interface da junta.
O teste ultrassônico Phased Array (PAUT) é amplamente utilizado para detectar certos defeitos subterrâneos em juntas FSW, incluindo falhas volumétricas e algumas condições de falta de penetração. Ao controlar eletronicamente vários elementos ultrassônicos, o PAUT pode fornecer informações detalhadas sobre indicações na região da solda.
Os métodos de raios X e radiográficos podem ser eficazes para detectar cavidades volumétricas, mas podem ter sensibilidade limitada a defeitos planares de contato estreito, como ligações em beijo, dependendo da orientação do defeito e das condições de inspeção. Durante a validação inicial do processo, métodos destrutivos como macrosseccionamento, testes de flexão e testes de tração podem ser combinados com END para estabelecer uma linha de base de qualidade confiável.
O monitoramento durante o processo pode fornecer informações adicionais sobre a estabilidade da soldagem durante a produção. Variáveis de processo como torque do fuso, força axial, posição da ferramenta, temperatura e outros sinais disponíveis podem mudar quando as condições de soldagem se tornam instáveis.
Quando esses sinais são correlacionados com os resultados de inspeção e testes destrutivos durante a validação do processo, os fabricantes podem estabelecer limites de monitoramento para identificar regiões de solda potencialmente não conformes. O monitoramento do processo não substitui a inspeção pós-soldagem, mas pode fornecer alertas antecipados valiosos sobre desvios de parâmetros ou condições anormais de soldagem na produção de alto volume.
Um plano de controle de qualidade de produção pode combinar vários métodos de inspeção e monitoramento de acordo com o componente, o volume de produção, o risco de defeito e os requisitos de qualidade aplicáveis. Uma abordagem típica em camadas pode incluir:
Monitoramento durante o processo da força axial, torque do fuso, posição da ferramenta ou outras variáveis relevantes do processo, quando disponíveis.
Inspeção visual da superfície da solda quanto a rebarbas excessivas, irregularidades superficiais e outros defeitos visíveis.
PAUT ou outros métodos de END adequados em taxas de amostragem definidas pela criticidade do componente, requisitos de produção e critérios de aceitação aplicáveis.
Testes destrutivos periódicos, como macrosseccionamento ou testes mecânicos, durante a validação do processo, qualificação e verificação da produção, quando necessário.
O alumínio para soldagem por fricção e agitação pode oferecer excelente qualidade de junta e desempenho estrutural quando os parâmetros do processo, ferramentas e procedimentos de inspeção são cuidadosamente controlados. Ao otimizar a entrada de calor, manter um fluxo de material consistente e implementar estratégias adequadas de garantia de qualidade, os fabricantes podem minimizar os defeitos de soldagem e apoiar a confiabilidade do produto a longo prazo.
Trabalhar com um fornecedor experiente de tecnologia de soldagem por fricção também pode ajudar os fabricantes a estabelecer processos de produção estáveis e qualidade de solda consistente. A Zhihui é especializada em equipamentos de soldagem por fricção e mistura, soluções personalizadas de FSW, serviços de soldagem, ferramentas e suporte técnico para aplicações de alumínio nos setores automotivo, aeroespacial, transporte ferroviário, baterias e outros setores industriais.
Antes da produção em larga escala, a viabilidade do processo, os parâmetros de soldagem, a seleção da ferramenta, a fixação e os requisitos de inspeção devem ser avaliados de acordo com o componente específico e a aplicação.
Use uma preparação de superfície pré-solda adequada para reduzir os riscos de contaminação e de ligação relacionados com óxidos.
Use dados disponíveis de força, torque, posição ou outros dados de monitoramento de processo para identificar desvios de parâmetros e condições anormais de soldagem durante a produção.
Estabeleça um plano de inspeção usando PAUT ou outros métodos de END adequados de acordo com a criticidade conjunta, risco de defeito e requisitos de aceitação aplicáveis.
R: Flash excessivo pode resultar de entrada excessiva de calor, alta velocidade do fuso, baixa velocidade de deslocamento, profundidade de mergulho excessiva ou força axial excessiva. Estas condições podem fazer com que muito alumínio plastificado seja deslocado por baixo do ressalto da ferramenta. A ação corretiva apropriada depende da liga específica, da espessura do material, da geometria da ferramenta e das condições de soldagem.
R: As ligações de contato são interfaces de contato estreito com ligação insuficiente e pouca ou nenhuma separação volumétrica, o que as torna difíceis de detectar usando métodos de inspeção convencionais. Técnicas ultrassônicas avançadas, como PAUT, podem ser usadas dependendo da orientação do defeito, da geometria da junta e das condições de inspeção. O exame metalográfico destrutivo também pode ser usado durante o desenvolvimento e qualificação do processo para avaliar a ligação da interface.
R: Um defeito de túnel é um vazio volumétrico formado dentro da solda, normalmente associado a fluxo ou consolidação inadequada de material. A falta de penetração é uma falha de raiz na qual a ferramenta não fornece penetração ou adesão suficiente em toda a profundidade necessária da junta. Embora ambos possam reduzir o desempenho articular, eles diferem no mecanismo de formação, localização e morfologia do defeito.
R: O enganchamento ocorre quando a interface original entre as folhas sobrepostas é deslocada para cima durante a soldagem. Isto pode reduzir a espessura efetiva de suporte de carga da junta sobreposta e criar uma concentração de tensão local. Seu efeito no desempenho de tração e fadiga depende da altura, formato, localização, geometria da junta, propriedades do material e condições de carga do gancho.
R: Nenhum método de END pode detectar com segurança todos os tipos de defeitos de FSW sob todas as condições. PAUT e outros métodos ultrassônicos podem ser eficazes para muitas falhas volumétricas e relacionadas à raiz, enquanto os métodos radiográficos são úteis para certos defeitos volumétricos. Defeitos de contato próximo, como laços de beijo, podem ser particularmente difíceis de detectar. Por esta razão, os END são frequentemente combinados com testes destrutivos durante o desenvolvimento e qualificação do processo para estabelecer uma estratégia de inspeção confiável.
R: Não existe um único parâmetro ideal definido para a prevenção de cáries em todas as aplicações de FSW de alumínio. A velocidade do fuso, a velocidade transversal, a força axial, a profundidade de mergulho, a geometria da ferramenta, a liga, a espessura do material e a configuração da junta influenciam a geração de calor e o fluxo do material. Uma janela de processo adequada deve, portanto, ser estabelecida através de testes de soldagem e validada por inspeção e testes mecânicos apropriados à aplicação.
