Khiếm khuyết FSW trong hàn nhôm

Mối nối trạng thái rắn tránh được nhiều vấn đề về hàn nóng chảy liên quan đến sự nóng chảy và đông đặc, bao gồm nứt do đông cứng và một số dạng xốp nhất định. Tuy nhiên, hàn ma sát khuấy đặt ra những thách thức cơ nhiệt riêng đối với hợp kim nhôm. Những khiếm khuyết không được phát hiện trong các thành phần nhôm quan trọng có thể làm giảm hiệu suất mỏi, tăng chi phí phế liệu và làm lại, đồng thời tạo ra tắc nghẽn trong sản xuất.

Cho dù sản xuất khay ắc quy xe điện, tấm hàng không vũ trụ hay các bộ phận kết cấu ô tô, việc duy trì tính toàn vẹn của khớp đòi hỏi phải kiểm soát cẩn thận quá trình hàn. Để đạt được sản xuất chất lượng cao, nhất quán đòi hỏi sự hiểu biết rõ ràng về hình thái khuyết tật, nguyên nhân gốc rễ liên quan đến các thông số quy trình cũng như các phương pháp kiểm tra và thử nghiệm không phá hủy thích hợp.

Bằng cách kiểm soát các yếu tố này, nhà sản xuất hoàn toàn có thể tận dụng Nhôm hàn ma sát khuấy để tạo ra các mối nối hiệu suất cao, đáng tin cậy cho các ứng dụng đòi hỏi khắt khe. Do đó, việc kiểm soát chất lượng hiệu quả đòi hỏi phải nhìn xa hơn hình thức bề mặt để hiểu được dòng vật liệu và các điều kiện liên kết bên dưới vai dụng cụ.

Bài học chính

• Trạng thái rắn không có nghĩa là không có khuyết tật: Ma sát khuấy hàn nhôm tránh các vết nứt liên quan đến quá trình đông đặc nhưng vẫn có thể phát triển các khuyết tật liên quan đến quá trình như lỗ sâu đục, liên kết hôn và chớp sáng quá mức.

• Nhiệt đầu vào là một biến quan trọng: Nhiều khuyết tật bên trong và bề mặt có liên quan đến sự mất cân bằng giữa sinh nhiệt và dòng nguyên liệu, bị ảnh hưởng mạnh mẽ bởi tốc độ trục chính và tốc độ di chuyển ngang.

• Các khuyết tật tiềm ẩn có thể làm giảm tuổi thọ mỏi: Các khuyết tật dưới bề mặt, đặc biệt là thiếu độ xuyên thấu và liên kết hôn, có thể làm giảm đáng kể hiệu suất mỏi của các mối nối nhôm ngay cả khi bề mặt mối hàn có vẻ chấp nhận được.

• Các vấn đề về tình trạng vật liệu: Hợp kim nhôm đúc có thể gây ra rủi ro khuyết tật khác với các hợp kim rèn, bao gồm ảnh hưởng của độ xốp, màng oxit có sẵn và sự thay đổi trong cấu trúc vi mô đúc đối với dòng vật liệu và chất lượng mối hàn.

• Giám sát trong quá trình hỗ trợ mở rộng quy mô sản xuất: Việc chuyển từ R&D sang sản xuất số lượng lớn có thể được hưởng lợi từ việc giám sát các biến số của quy trình như lực dọc trục, mô men xoắn trục chính và nhiệt độ, kết hợp với kiểm tra sau hàn và NDT thích hợp.

Các khuyết tật thường gặp khi hàn nhôm ma sát Khuấy và nguyên nhân

Việc thiết lập đường cơ sở cho chất lượng mối hàn có thể chấp nhận được đòi hỏi phải xác định rõ ràng các tiêu chí chấp nhận. Tính toàn vẹn của mối nối không thể được đánh giá hoàn toàn bằng hình thức bề mặt, vì mối hàn nhìn bằng phẳng vẫn có thể chứa các khuyết tật bên trong. Do đó, chất lượng mối hàn phải được đánh giá bằng cách sử dụng các tiêu chí có thể đo lường được như độ bền kéo cần thiết, hiệu suất mỏi, yêu cầu về kích thước và giới hạn chấp nhận trực quan.

Dòng vật liệu xung quanh dụng cụ quay khác nhau giữa các mặt tiến và lùi và sự hình thành khuyết tật có thể bị ảnh hưởng bởi hình dạng dụng cụ, các thông số hàn, tình trạng hợp kim, hình dạng mối nối và lượng nhiệt đầu vào. Hiểu được những tương tác này là điều cần thiết để xác định các nguyên nhân và vị trí có thể xảy ra các khiếm khuyết của FSW.

Sự khác biệt về độ dẫn nhiệt, độ bền và đặc tính của dòng vật liệu có thể ảnh hưởng đáng kể đến nguy cơ khuyết tật khi hàn ma sát khuấy các hợp kim nhôm khác nhau. Đối với các kết hợp như hợp kim 6xxx-to-7xxx, dòng vật liệu có thể trở nên không đối xứng, làm cho vị trí dao, vị trí vật liệu và độ lệch dao có các biến số quy trình quan trọng. Phải thiết lập sự bù đắp tối ưu và sự sắp xếp phía tiến/rút lui cho sự kết hợp, độ dày, thiết kế mối nối và điều kiện hàn cụ thể của hợp kim.

Nhôm đúc đưa ra những cân nhắc bổ sung vì độ xốp, màng oxit, cấu trúc vi mô đúc và các biến thể vật liệu cục bộ có sẵn có thể ảnh hưởng đến dòng vật liệu và chất lượng mối hàn. Trong quá trình FSW, khí bị mắc kẹt và các khuyết tật đúc có thể góp phần tạo ra các khuyết tật bề mặt hoặc bên trong trong các điều kiện xử lý nhất định. Do đó, đầu vào nhiệt thích hợp, thiết kế dụng cụ, độ sâu nhấn và các thông số hàn phải được tối ưu hóa cho hợp kim và thành phần đúc cụ thể.

Để thiết lập đường cơ sở sản xuất vững chắc, các nhóm kỹ thuật có thể sử dụng trình tự xác nhận có cấu trúc kết hợp đánh giá phá hủy và không phá hủy để xác định một cửa sổ quy trình phù hợp. Các bước sau đây cung cấp phương pháp xác nhận điển hình cho mối nối FSW bằng nhôm mới:

1. Tiến hành quét tham số được kiểm soát trên các phạm vi tốc độ trục chính và tốc độ di chuyển ngang phù hợp.

2. Thực hiện kiểm tra độ bền kéo trên các mẫu mối hàn đã chọn để đánh giá độ bền của mối nối và xác định các tổ hợp thông số đầy hứa hẹn.

3. Tiến hành cắt vĩ mô trên các mẫu đại diện để đánh giá độ cố kết, độ xuyên thấu và các khuyết tật bên trong của mối hàn.

4. Thực hiện thử nghiệm độ mỏi hoặc thử nghiệm cơ học dành riêng cho ứng dụng khác khi được yêu cầu bởi tiêu chuẩn thành phần hoặc tiêu chuẩn chất lượng.

5. Tương quan các thông số hàn đã được xác thực với dữ liệu quy trình có sẵn, chẳng hạn như lực dọc trục và mô-men xoắn trục chính, để hỗ trợ giám sát sản xuất và kiểm soát quy trình.

Các loại khuyết tật của nhôm khi hàn ma sát Khuấy

Việc xác định nguyên nhân gốc rễ của lỗi đòi hỏi phải hiểu được các lực cơ học hoạt động bên dưới công cụ. Khiếm khuyết thường rơi vào các loại riêng biệt dựa trên vị trí và cơ chế hình thành của chúng. Chúng tôi phân loại những sai sót này để đơn giản hóa việc khắc phục sự cố trên dây chuyền sản xuất.

Khiếm khuyết thể tích

Lượng nhiệt đầu vào không đủ, tốc độ di chuyển ngang quá cao hoặc dòng vật liệu không ổn định có thể dẫn đến độ dẻo và độ cố kết không đủ xung quanh dụng cụ quay. Khi vật liệu không chảy và đông kết đúng cách phía sau chốt, các khuyết tật thể tích như đường hầm, lỗ sâu đục hoặc khoang có thể hình thành trong mối hàn.

Những khuyết tật này thường liên quan đến các vùng cụ thể của vùng khuấy và có thể không nhìn thấy được từ bề mặt mối hàn, khiến việc phân tích mặt cắt ngang hoặc thử nghiệm không phá hủy phù hợp trở nên quan trọng để phát hiện.

Khi xác định được khuyết tật thể tích, các kỹ sư nên đánh giá nhiệt đầu vào, tốc độ di chuyển ngang, hình dạng dụng cụ, độ sâu nhấn và điều kiện dòng vật liệu. Tùy thuộc vào nguyên nhân cốt lõi, các điều chỉnh như tăng tốc độ trục chính hoặc giảm tốc độ di chuyển ngang có thể cải thiện độ dẻo và độ cố kết.

Lỗ hổng gốc

Độ sâu chìm không đủ, độ xuyên thấu của chốt không đủ, điều kiện lắp ghép hoặc các lớp oxit bị giữ lại gần gốc mối hàn có thể góp phần gây ra các khuyết tật ở chân mối hàn.

Liên kết hôn là các bề mặt tiếp xúc chặt chẽ với liên kết không đủ, thường liên quan đến các lớp oxit bị giữ lại hoặc sự phá vỡ vật liệu không đủ ở bề mặt mối nối. Những sai sót này có thể khó phát hiện vì chúng có thể tạo ra rất ít hoặc không tạo ra sự phân tách thể tích. Tùy thuộc vào hướng khuyết tật, hình học của mối nối và các yêu cầu kiểm tra, có thể cần đến các kỹ thuật siêu âm tiên tiến và/hoặc đánh giá kim loại phá hủy để phát hiện một cách đáng tin cậy.

Ở các mối ghép đối đầu, sự thiếu xuyên thấu có thể đóng vai trò như một sự gián đoạn chân răng sắc nét và thúc đẩy sự hình thành vết nứt mỏi dưới tải trọng có chu kỳ. Các hành động khắc phục phải dựa trên nguyên nhân đã xác định và có thể bao gồm tối ưu hóa chiều dài chốt, độ sâu nhấn, lực dọc trục, khớp nối hoặc chuẩn bị bề mặt trước khi hàn.

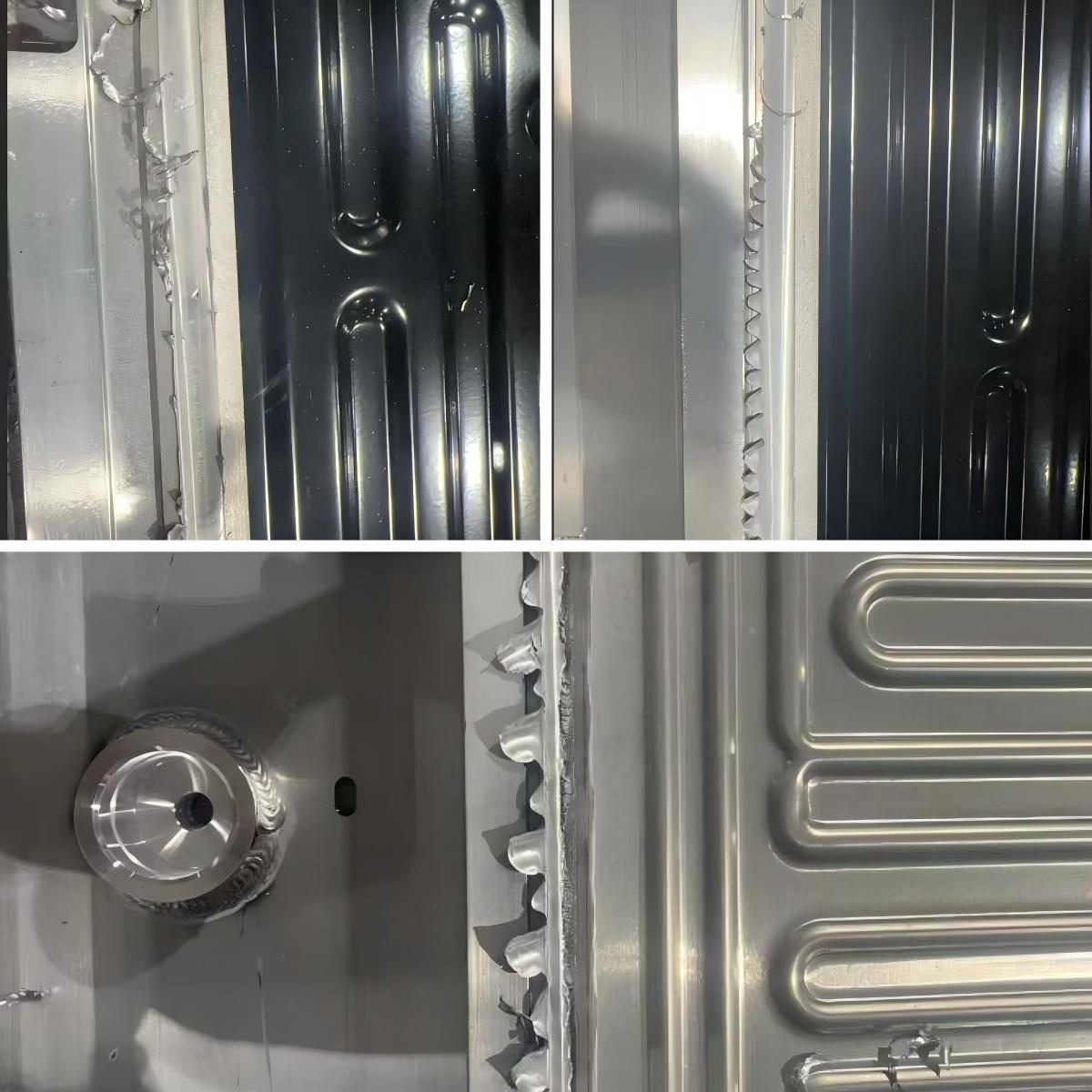

Khiếm khuyết bề mặt và hình thái

Nhiệt đầu vào quá mức từ tốc độ trục chính cao hoặc tốc độ di chuyển ngang thấp có thể khiến nhôm dẻo đùn ra ngoài vùng hàn, trong khi lực ép xuống dụng cụ quá mức hoặc độ sâu chìm có thể làm tăng thêm sự hình thành tia lửa.

Đèn flash quá mức thường có thể nhìn thấy được trong quá trình kiểm tra bề mặt và có thể yêu cầu gia công thứ cấp khi vượt quá tiêu chí chấp nhận cho phép. Hình thái bề mặt gồ ghề hoặc rách có thể là do sinh nhiệt không đủ, tiếp xúc vai không đủ, dòng vật liệu không ổn định hoặc các thông số hàn không phù hợp.

Tối ưu hóa nhiệt đầu vào, hình dạng vai, độ sâu nhấn, lực dọc trục và điều kiện di chuyển có thể giúp cải thiện độ cố kết bề mặt và giảm các khuyết tật này.

Khiếm khuyết chung cụ thể

Móc có thể xảy ra ở các mối nối chồng khi vật liệu từ tấm dưới bị dịch chuyển lên tấm trên trong khi hàn, làm biến dạng bề mặt ban đầu và làm giảm độ dày chịu tải hiệu quả của mối nối.

Hình dạng và mức độ nghiêm trọng của móc phụ thuộc vào các yếu tố như hình dạng dụng cụ, độ sâu nhấn, độ lệch dụng cụ, độ dày vật liệu và các thông số hàn. Mặt cắt ngang kim loại thường được sử dụng để đánh giá hình thái móc trong quá trình phát triển và đánh giá quy trình.

Tối ưu hóa hình dạng chốt, độ sâu nhấn, vị trí dụng cụ và các thông số hàn có thể giúp kiểm soát sự hình thành móc và cải thiện hiệu suất cơ học của khớp nối.

Các khuyết tật hàn ảnh hưởng như thế nào đến hiệu suất hàn ma sát Khuấy nhôm

Các khuyết tật hàn có thể ảnh hưởng đáng kể đến hiệu suất cơ học và độ tin cậy lâu dài của các mối nối FSW. Các khuyết tật ở chân răng như thiếu độ xuyên thấu có thể tạo ra những điểm gián đoạn rõ rệt thúc đẩy sự hình thành vết nứt dưới tác dụng của tải trọng theo chu kỳ, trong khi các liên kết hôn có thể làm giảm diện tích liên kết hiệu quả của mối nối.

Kết quả là những khuyết tật này có thể làm giảm đáng kể hiệu suất mỏi ngay cả khi bề mặt mối hàn có vẻ chấp nhận được. Mức độ nghiêm trọng của ảnh hưởng phụ thuộc vào các yếu tố như kích thước khuyết tật, vị trí, hướng, hình dạng mối nối, tình trạng hợp kim và chế độ tải. Do đó, đối với các ứng dụng kết cấu quan trọng, việc đánh giá tính nguyên vẹn của chân mối hàn và liên kết bên trong là một phần quan trọng trong việc đánh giá chất lượng mối hàn.

Các khuyết tật thể tích như đường hầm, lỗ sâu và khoang có thể làm giảm tiết diện chịu tải hiệu quả của mối hàn và ảnh hưởng xấu đến độ bền của mối hàn. Ảnh hưởng của chúng phụ thuộc vào kích thước khuyết tật, vị trí, hướng, cấu trúc vi mô xung quanh, hình dạng khớp và điều kiện tải trọng.

Các khuyết tật lớn hơn hoặc có vị trí chiến lược thường có nguy cơ lớn hơn đối với hiệu suất kết cấu, đó là lý do tại sao kích thước và vị trí khuyết tật phải được đánh giá theo tiêu chí chấp nhận áp dụng cho bộ phận.

Cần sử dụng các tiêu chuẩn hàn có thể áp dụng và tiêu chí chấp nhận cụ thể của khách hàng để xác định mức độ khuyết tật cho phép và yêu cầu về trình độ chuyên môn. ISO 25239 đưa ra các yêu cầu về hàn nhôm bằng ma sát khuấy, trong khi các ứng dụng hàng không vũ trụ cũng có thể tham khảo các tiêu chuẩn như AWS D17.3 nếu có. Tiêu chí chấp nhận cuối cùng phải được lựa chọn theo ngành, chức năng thành phần, phân loại chung và các yêu cầu pháp lý hoặc khách hàng hiện hành.

Khiếm khuyết cũng có thể ảnh hưởng đến khả năng va chạm trong các ứng dụng kết cấu ô tô. Các khay pin và cấu trúc ép đùn có thể được yêu cầu để duy trì tính toàn vẹn của khớp trong khi hấp thụ và truyền tải khi va chạm. Các khuyết tật hàn đáng kể có thể làm thay đổi hành vi biến dạng cục bộ, giảm diện tích chịu tải hiệu quả và tăng nguy cơ hỏng khớp sớm.

Vì lý do này, khả năng chịu khuyết tật và hiệu suất của mối nối phải được đánh giá trong các điều kiện tải đại diện cho ứng dụng dự kiến, đặc biệt đối với các kết cấu xe điện quan trọng về mặt an toàn.

Làm thế nào để ngăn ngừa khuyết tật nhôm khi hàn ma sát Khuấy

Cân bằng tốc độ trục chính và tốc độ di chuyển ngang là rất quan trọng để tạo ra đủ nhiệt và duy trì dòng nguyên liệu ổn định mà không làm nóng chảy nhôm. Cửa sổ quy trình thích hợp giúp giảm nguy cơ khuyết tật cố kết không đủ ở đầu vào nhiệt thấp và chớp cháy quá mức ở đầu vào nhiệt cao.

Cửa sổ quy trình cũng phải tính đến sự thay đổi về độ dày vật liệu, tình trạng hợp kim, hình dạng mối nối và điều kiện sản xuất. Hình học vai đóng vai trò quan trọng trong việc sinh nhiệt, ngăn chặn vật liệu và cố kết bề mặt. Vai lõm và vai cuộn cung cấp các đặc tính dòng vật liệu khác nhau, trong khi một số thiết kế vai cuộn nhất định có thể hỗ trợ hàn không nghiêng, điều này có thể đơn giản hóa việc lập trình robot và cải thiện khả năng tiếp cận trong các dạng hình học hạn chế.

Việc chọn cấu hình chốt thích hợp giúp kiểm soát dòng vật liệu dọc và ngang xung quanh dụng cụ. Các hình dạng ren, rãnh, côn và các chốt khác có thể được lựa chọn tùy theo đặc tính hợp kim, độ dày vật liệu, cấu hình mối nối và độ sâu mối hàn yêu cầu.

Các hợp kim có độ bền cao như 7075 thường yêu cầu xem xét cẩn thận về độ bền của dụng cụ, khả năng chống mài mòn, hình dạng chốt và tải trọng xử lý. Cả hai hệ thống điều khiển lực và điều khiển vị trí đều có thể được sử dụng tùy thuộc vào ứng dụng. Duy trì lực dọc trục và độ sâu nhấn thích hợp là điều quan trọng để đạt được độ xuyên chân răng ổn định, trong khi hệ thống kiểm soát lực có thể giúp bù đắp cho những thay đổi nhất định về độ dày vật liệu hoặc vị trí phôi trong quá trình sản xuất.

Việc chuẩn bị bề mặt trước khi hàn thích hợp có thể giúp giảm nguy cơ khuyết tật liên kết liên quan đến oxit và ô nhiễm. Tùy thuộc vào hợp kim, tình trạng bề mặt, lịch sử bảo quản và yêu cầu ứng dụng, có thể sử dụng phương pháp làm sạch cơ học hoặc các phương pháp chuẩn bị bề mặt phù hợp khác trước khi hàn.

Tuy nhiên, chỉ chuẩn bị bề mặt không đảm bảo loại bỏ được các liên kết hôn. Độ xuyên thấu của dụng cụ, lực dọc trục, độ khít của mối nối, dòng vật liệu và các thông số hàn cũng phải được kiểm soát để thúc đẩy sự gián đoạn và liên kết ở bề mặt mối nối.

Phương pháp kiểm tra khuyết tật nhôm hàn ma sát khuấy

Kiểm tra siêu âm mảng theo giai đoạn (PAUT) được sử dụng rộng rãi để phát hiện một số khuyết tật dưới bề mặt nhất định trong các mối nối FSW, bao gồm các khuyết tật thể tích và một số điều kiện thiếu xuyên thấu. Bằng cách điều khiển điện tử nhiều phần tử siêu âm, PAUT có thể cung cấp thông tin chi tiết về các chỉ báo trong vùng hàn.

Phương pháp tia X và chụp ảnh phóng xạ có thể có hiệu quả để phát hiện các khoang thể tích nhưng có thể có độ nhạy hạn chế đối với các khuyết tật phẳng tiếp xúc chặt chẽ như liên kết hôn, tùy thuộc vào định hướng khuyết tật và điều kiện kiểm tra. Trong quá trình xác nhận quy trình ban đầu, các phương pháp phá hủy như cắt vĩ mô, thử uốn cong và thử kéo có thể được kết hợp với NDT để thiết lập đường cơ sở chất lượng đáng tin cậy.

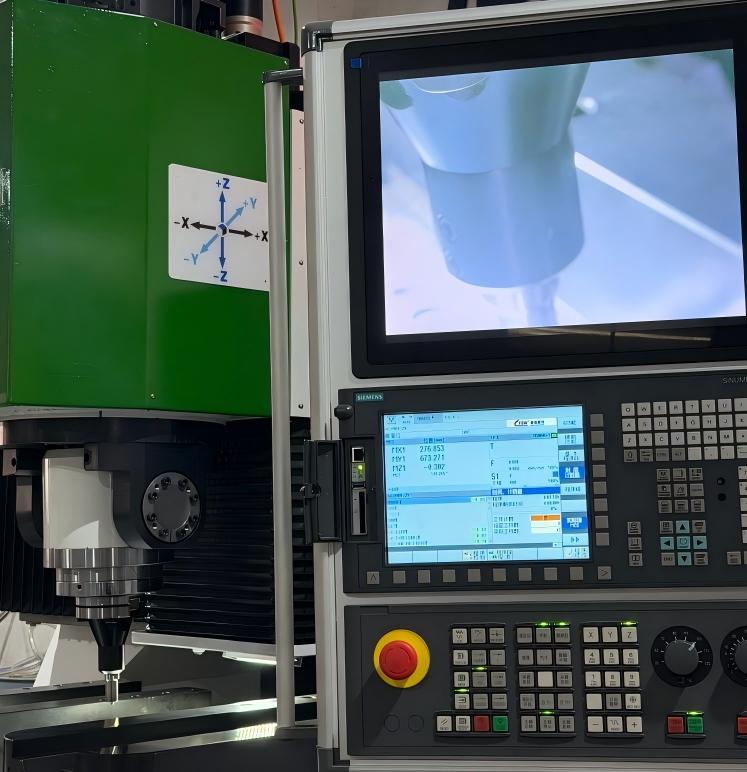

Việc giám sát trong quá trình có thể cung cấp thêm thông tin về độ ổn định của mối hàn trong quá trình sản xuất. Các biến số của quy trình như mômen trục chính, lực dọc trục, vị trí dụng cụ, nhiệt độ và các tín hiệu sẵn có khác có thể thay đổi khi điều kiện hàn trở nên không ổn định.

Khi các tín hiệu này tương quan với kết quả kiểm tra và thử nghiệm phá hủy trong quá trình xác nhận quy trình, nhà sản xuất có thể thiết lập các giới hạn giám sát để xác định các vùng hàn có khả năng không phù hợp. Giám sát quy trình không thay thế việc kiểm tra sau hàn, nhưng nó có thể đưa ra cảnh báo sớm có giá trị về độ lệch thông số hoặc các điều kiện hàn bất thường trong sản xuất khối lượng lớn.

Kế hoạch QA sản xuất có thể kết hợp nhiều phương pháp kiểm tra và giám sát theo thành phần, khối lượng sản xuất, rủi ro lỗi và các yêu cầu chất lượng hiện hành. Một cách tiếp cận theo lớp điển hình có thể bao gồm:

• Giám sát trong quá trình về lực dọc trục, mô men xoắn trục chính, vị trí dụng cụ hoặc các biến số quy trình liên quan khác nếu có.

• Kiểm tra trực quan bề mặt mối hàn để phát hiện tia lửa quá mức, bề mặt không đều và các khuyết tật có thể nhìn thấy khác.

• PAUT hoặc các phương pháp NDT phù hợp khác ở tốc độ lấy mẫu được xác định theo mức độ quan trọng của thành phần, yêu cầu sản xuất và tiêu chí chấp nhận hiện hành.

• Kiểm tra phá hủy định kỳ, chẳng hạn như kiểm tra mặt cắt vĩ mô hoặc kiểm tra cơ học, trong quá trình xác nhận quy trình, đánh giá chất lượng và xác minh sản xuất khi cần thiết.

Phần kết luận

Nhôm hàn ma sát khuấy có thể mang lại chất lượng mối nối và hiệu suất kết cấu tuyệt vời khi các thông số quy trình, dụng cụ và quy trình kiểm tra được kiểm soát cẩn thận. Bằng cách tối ưu hóa nhiệt đầu vào, duy trì dòng nguyên liệu ổn định và thực hiện các chiến lược đảm bảo chất lượng phù hợp, nhà sản xuất có thể giảm thiểu các khuyết tật hàn và hỗ trợ độ tin cậy lâu dài của sản phẩm.

Làm việc với nhà cung cấp công nghệ hàn ma sát khuấy có kinh nghiệm cũng có thể giúp nhà sản xuất thiết lập quy trình sản xuất ổn định và chất lượng mối hàn ổn định. Zhihui chuyên về thiết bị hàn ma sát khuấy, giải pháp FSW tùy chỉnh, dịch vụ hàn, dụng cụ và hỗ trợ kỹ thuật cho các ứng dụng nhôm trong ô tô, hàng không vũ trụ, vận tải đường sắt, pin và các lĩnh vực công nghiệp khác.

Trước khi sản xuất quy mô lớn, các yêu cầu về tính khả thi của quy trình, thông số hàn, lựa chọn công cụ, đồ gá và kiểm tra phải được đánh giá theo thành phần và ứng dụng cụ thể.

• Sử dụng việc chuẩn bị bề mặt trước khi hàn thích hợp để giảm rủi ro liên kết liên quan đến ô nhiễm và oxit.

• Sử dụng lực, mô-men xoắn, vị trí hoặc dữ liệu giám sát quy trình khác có sẵn để xác định độ lệch thông số và điều kiện hàn bất thường trong quá trình sản xuất.

• Thiết lập kế hoạch kiểm tra bằng cách sử dụng PAUT hoặc các phương pháp NDT phù hợp khác theo mức độ quan trọng của mối nối, rủi ro sai sót và các yêu cầu chấp nhận hiện hành.

Câu hỏi thường gặp

Hỏi: Nguyên nhân gây ra tia sáng quá mức khi hàn nhôm do ma sát khuấy?

Đáp: Nhấp nháy quá mức có thể là do nhiệt lượng đầu vào quá cao, tốc độ trục chính cao, tốc độ di chuyển ngang thấp, độ sâu nhấn quá mức hoặc lực dọc trục quá mức. Những điều kiện này có thể khiến quá nhiều nhôm dẻo bị dịch chuyển khỏi bên dưới vai dụng cụ. Hành động khắc phục thích hợp phụ thuộc vào hợp kim cụ thể, độ dày vật liệu, hình dạng dụng cụ và điều kiện hàn.

Hỏi: Làm thế nào để bạn phát hiện mối liên kết hôn nhau trong khớp FSW?

Trả lời: Liên kết hôn là các bề mặt tiếp xúc chặt chẽ với liên kết không đủ và ít hoặc không có sự phân tách thể tích, khiến chúng khó phát hiện bằng các phương pháp kiểm tra thông thường. Các kỹ thuật siêu âm tiên tiến như PAUT có thể được sử dụng tùy thuộc vào hướng khuyết tật, hình dạng khớp và điều kiện kiểm tra. Kiểm tra kim loại mang tính phá hủy cũng có thể được sử dụng trong quá trình phát triển và đánh giá quy trình để đánh giá liên kết bề mặt.

Hỏi: Sự khác biệt giữa khiếm khuyết đường hầm và sự thiếu xuyên thấu trong FSW là gì?

Trả lời: Khiếm khuyết đường hầm là một khoảng trống thể tích được hình thành trong mối hàn, thường liên quan đến dòng vật liệu hoặc sự cố kết không đủ. Thiếu độ xuyên thấu là một khuyết điểm ở chân răng trong đó dụng cụ không cung cấp đủ độ xuyên thấu hoặc liên kết thông qua độ sâu khớp yêu cầu đầy đủ. Mặc dù cả hai đều có thể làm giảm hoạt động của khớp nhưng chúng khác nhau về cơ chế hình thành, vị trí và hình thái khuyết tật.

Hỏi: Việc móc nối ảnh hưởng đến độ bền của mối hàn chồng lên nhau bằng nhôm như thế nào?

Trả lời: Hiện tượng móc nối xảy ra khi bề mặt ban đầu giữa các tấm chồng lên nhau bị dịch chuyển lên trên trong quá trình hàn. Điều này có thể làm giảm độ dày chịu tải hữu hiệu của khớp nối và tạo ra sự tập trung ứng suất cục bộ. Ảnh hưởng của nó đến hiệu suất kéo và mỏi phụ thuộc vào chiều cao móc, hình dạng, vị trí, hình dạng mối nối, tính chất vật liệu và điều kiện tải trọng.

Hỏi: Thử nghiệm không phá hủy có thể tìm thấy tất cả các khuyết tật hàn do ma sát khuấy không?

Trả lời: Không có phương pháp NDT đơn lẻ nào có thể phát hiện một cách đáng tin cậy mọi loại lỗi FSW trong mọi điều kiện. PAUT và các phương pháp siêu âm khác có thể có hiệu quả đối với nhiều khuyết tật thể tích và liên quan đến chân răng, trong khi phương pháp chụp ảnh bức xạ lại hữu ích đối với một số khuyết tật thể tích nhất định. Các khuyết tật tiếp xúc chặt chẽ như liên kết hôn có thể đặc biệt khó phát hiện. Vì lý do này, NDT thường được kết hợp với thử nghiệm phá hủy trong quá trình phát triển và đánh giá quy trình để thiết lập một chiến lược kiểm tra đáng tin cậy.

Hỏi: Các thông số quy trình tối ưu để ngăn ngừa sâu răng trong nhôm FSW là gì?

Trả lời: Không có bộ tham số tối ưu duy nhất nào để ngăn ngừa sâu răng trong tất cả các ứng dụng nhôm FSW. Tốc độ trục chính, tốc độ di chuyển ngang, lực dọc trục, độ sâu nhấn, hình dạng dụng cụ, hợp kim, độ dày vật liệu và hình dạng mối nối đều ảnh hưởng đến sự sinh nhiệt và dòng vật liệu. Do đó, nên thiết lập một cửa sổ quy trình phù hợp thông qua các thử nghiệm hàn và được xác nhận bằng cách kiểm tra và thử nghiệm cơ học phù hợp với ứng dụng.
