عيوب FSW في لحام الألمنيوم

يتجنب ربط الحالة الصلبة العديد من مشكلات اللحام الاندماجي المرتبطة بالذوبان والتصلب، بما في ذلك تكسير التصلب وأشكال معينة من المسامية. ومع ذلك، فإن اللحام بالتحريك الاحتكاكي يقدم تحديات ميكانيكية حرارية خاصة به في سبائك الألومنيوم. يمكن أن تؤدي العيوب غير المكتشفة في مكونات الألومنيوم الهامة إلى تقليل أداء الكلال، وزيادة تكاليف الخردة وإعادة العمل، وإنشاء اختناقات في الإنتاج.

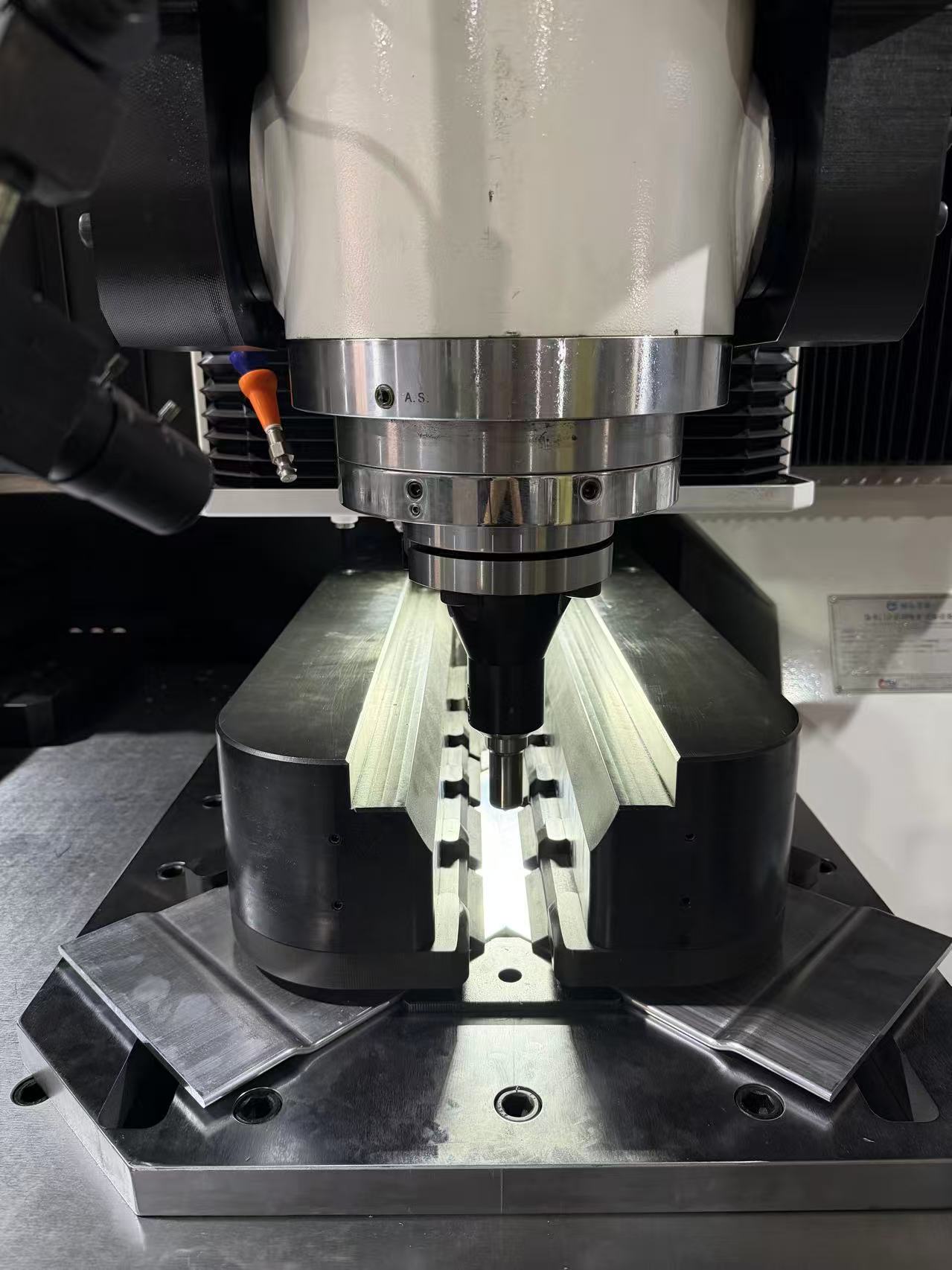

سواء كنت تقوم بتصنيع صواني بطاريات المركبات الكهربائية، أو ألواح الفضاء الجوي، أو الأجزاء الهيكلية للسيارات، فإن الحفاظ على سلامة المفاصل يتطلب تحكمًا دقيقًا في عملية اللحام. يتطلب تحقيق إنتاج متسق وعالي الجودة فهمًا واضحًا لتشكل العيوب والأسباب الجذرية المتعلقة بمعلمات العملية والفحص المناسب وطرق الاختبار غير المدمرة.

ومن خلال التحكم في هذه العوامل، يمكن للمصنعين الاستفادة بشكل كامل لحام الألمنيوم بالاحتكاك لإنتاج وصلات موثوقة وعالية الأداء للتطبيقات الصعبة. وبالتالي، يتطلب التحكم الفعال في الجودة النظر إلى ما هو أبعد من مظهر السطح لفهم تدفق المواد وظروف الترابط أسفل كتف الأداة.

الوجبات السريعة الرئيسية

• الحالة الصلبة لا تعني خلوها من العيوب: لحام الألمنيوم بالاحتكاك تتجنب التشققات المرتبطة بالتصلب ولكنها لا تزال قادرة على تطوير عيوب مرتبطة بالعملية مثل الثقوب الدودية، وروابط التقبيل، والوميض الزائد.

• يعد الدخل الحراري متغيرًا حرجًا: ترتبط العديد من العيوب الداخلية والسطحية بعدم التوازن بين توليد الحرارة وتدفق المواد، والتي تتأثر بشدة بسرعة المغزل وسرعة الاجتياز.

• العيوب المخفية يمكن أن تؤثر على عمر التعب: يمكن للعيوب الموجودة تحت السطح، وخاصة عدم الاختراق وروابط التقبيل، أن تقلل بشكل كبير من أداء التعب لمفاصل الألومنيوم حتى عندما يبدو سطح اللحام مقبولًا بصريًا.

• مسائل حالة المادة: يمكن أن تشكل سبائك الألومنيوم المصبوب مخاطر عيوب تختلف عن تلك الموجودة في السبائك المطاوع، بما في ذلك تأثير المسامية الموجودة مسبقًا، وأغشية الأكسيد، والاختلافات في البنية المجهرية للصب على تدفق المواد وجودة اللحام.

• تدعم المراقبة أثناء العملية توسيع نطاق الإنتاج: يمكن أن يستفيد الانتقال من البحث والتطوير إلى الإنتاج بكميات كبيرة من مراقبة متغيرات العملية مثل القوة المحورية، وعزم دوران المغزل، ودرجة الحرارة، جنبًا إلى جنب مع الفحص المناسب بعد اللحام والاختبار غير التدميري.

العيوب الشائعة في لحام الألمنيوم بالاحتكاك وأسبابها

يتطلب إنشاء خط أساس لجودة اللحام المقبولة تحديد معايير قبول واضحة. لا يمكن تقييم سلامة المفاصل من خلال مظهر السطح فقط، حيث أن اللحام السلس بصريًا قد لا يزال يحتوي على عيوب داخلية. ولذلك ينبغي تقييم جودة اللحام باستخدام معايير قابلة للقياس مثل قوة الشد المطلوبة، وأداء التعب، ومتطلبات الأبعاد، وحدود القبول البصري.

يختلف تدفق المواد حول الأداة الدوارة بين الجوانب المتقدمة والمتراجعة، ويمكن أن يتأثر تكوين الخلل بهندسة الأداة، ومعلمات اللحام، وحالة السبيكة، وتكوين الوصلة، ومدخلات الحرارة. يعد فهم هذه التفاعلات أمرًا ضروريًا لتحديد الأسباب والمواقع المحتملة لعيوب FSW.

يمكن أن تؤثر الاختلافات في التوصيل الحراري والقوة وسلوك تدفق المواد بشكل كبير على خطر الخلل عند لحام سبائك الألومنيوم المختلفة بالاحتكاك. بالنسبة لمجموعات مثل السبائك من 6xxx إلى 7xxx، قد يصبح تدفق المواد غير متماثل، مما يجعل موضع الأداة، ووضع المادة، والأداة تعوض متغيرات العملية المهمة. ينبغي إنشاء الترتيب الأمثل للإزاحة والجانب المتقدم/التراجع لمجموعة السبائك المحددة والسمك وتصميم الوصلة وظروف اللحام.

يقدم الألومنيوم المصبوب اعتبارات إضافية لأن المسامية الموجودة مسبقًا، وأغشية الأكسيد، والبنية المجهرية للصب، وتغيرات المواد المحلية يمكن أن تؤثر على تدفق المواد وجودة اللحام. خلال عملية FSW، قد تساهم عيوب الغاز والصب المحتبسة في حدوث عيوب سطحية أو داخلية في ظل ظروف معالجة معينة. ولذلك ينبغي تحسين المدخلات الحرارية المناسبة، وتصميم الأداة، وعمق الغطس، ومعلمات اللحام لسبائك ومكونات الصب المحددة.

لإنشاء خط أساس قوي للإنتاج، يمكن للفرق الهندسية استخدام تسلسل التحقق المنظم الذي يجمع بين التقييم المدمر وغير المدمر لتحديد نافذة العملية المناسبة. توفر الخطوات التالية أسلوبًا نموذجيًا للتحقق من صحة وصلة الألومنيوم FSW الجديدة:

1. قم بإجراء عملية مسح معلمة يتم التحكم فيها عبر نطاقات سرعة المغزل وسرعة الاجتياز المناسبة.

2. إجراء اختبار الشد على عينات اللحام المختارة لتقييم قوة الوصلة وتحديد مجموعات المعلمات الواعدة.

3. إجراء التقسيم الكلي للعينات التمثيلية لتقييم توحيد اللحام والاختراق والعيوب الداخلية.

4. قم بإجراء اختبارات التعب أو غيرها من الاختبارات الميكانيكية الخاصة بالتطبيقات حيثما يتطلب ذلك المكون أو معيار التأهيل.

5. اربط معلمات اللحام التي تم التحقق منها ببيانات العملية المتاحة، مثل القوة المحورية وعزم الدوران، لدعم مراقبة الإنتاج والتحكم في العملية.

أنواع عيوب اللحام بالاحتكاك في الألمنيوم

يتطلب تحديد السبب الجذري للخلل فهم القوى الميكانيكية المؤثرة أسفل الأداة. تنقسم العيوب عمومًا إلى فئات متميزة بناءً على موقعها وآلية تكوينها. نقوم بتصنيف هذه العيوب لتبسيط عملية استكشاف الأخطاء وإصلاحها على مستوى الإنتاج.

العيوب الحجمية

يمكن أن يؤدي إدخال الحرارة غير الكافي، أو سرعة الاجتياز المفرطة، أو التدفق غير المستقر للمواد إلى عدم كفاية التلدين والدمج حول الأداة الدوارة. عندما لا تتدفق المادة وتتماسك بشكل صحيح خلف الدبوس، قد تتشكل عيوب حجمية مثل الأنفاق أو الثقوب الدودية أو التجاويف داخل اللحام.

غالبًا ما ترتبط هذه العيوب بمناطق محددة من منطقة التحريك وقد لا تكون مرئية من سطح اللحام، مما يجعل تحليل المقطع العرضي أو الاختبار غير المدمر المناسب مهمًا للكشف.

عندما يتم تحديد عيب حجمي، يجب على المهندسين تقييم مدخلات الحرارة، وسرعة الاجتياز، وهندسة الأداة، وعمق الغطس، وظروف تدفق المواد. اعتمادًا على السبب الجذري، قد تؤدي التعديلات مثل زيادة سرعة المغزل أو تقليل سرعة الاجتياز إلى تحسين عملية التلدين والدمج.

عيوب الجذر

يمكن أن يساهم عمق الغطس غير الكافي، أو اختراق الدبوس غير الكافي، أو ظروف تركيب المفاصل، أو طبقات الأكسيد المحتجزة بالقرب من جذر اللحام في حدوث عيوب الجذر.

روابط التقبيل هي عبارة عن واجهات متصلة بإحكام مع روابط غير كافية، وغالبًا ما ترتبط بطبقات الأكسيد المحتجزة أو عدم كفاية المواد في الواجهة المشتركة. قد يكون من الصعب اكتشاف هذه العيوب لأنها قد تنتج القليل من الفصل الحجمي أو لا تنتجه على الإطلاق. اعتمادًا على اتجاه الخلل، وهندسة المفاصل، ومتطلبات الفحص، قد تكون هناك حاجة إلى تقنيات الموجات فوق الصوتية المتقدمة و/أو التقييم الميتالوغرافي المدمر للكشف الموثوق.

في المفاصل المؤخرة، يمكن أن يكون نقص الاختراق بمثابة انقطاع حاد في الجذر ويعزز بدء تشقق التعب تحت التحميل الدوري. يجب أن تعتمد الإجراءات التصحيحية على السبب المحدد وقد تتضمن تحسين طول الدبوس، وعمق الغطس، والقوة المحورية، وتركيب المفاصل، أو إعداد السطح مسبقًا.

العيوب السطحية والمورفولوجية

يمكن أن يؤدي إدخال الحرارة المفرطة من سرعة المغزل العالية أو سرعة الاجتياز المنخفضة إلى بثق الألومنيوم الملدن خارج منطقة اللحام، في حين أن القوة الضاغطة المفرطة للأداة أو عمق الغطس يمكن أن يزيد من تكوين الفلاش.

عادةً ما يكون الوميض المفرط مرئيًا أثناء فحص السطح وقد يتطلب معالجة ثانوية عندما يتجاوز معايير القبول المسموح بها. يمكن أن ينتج شكل السطح الخشن أو الممزق عن عدم كفاية توليد الحرارة، أو عدم كفاية اتصال الكتف، أو تدفق المواد غير المستقر، أو معلمات اللحام غير المناسبة.

يمكن أن يساعد تحسين مدخلات الحرارة، وهندسة الكتف، وعمق الغطس، والقوة المحورية، وظروف السير على تحسين توحيد السطح وتقليل هذه العيوب.

العيوب الخاصة بالمفاصل

يمكن أن يحدث التثبيت في المفاصل الحضنية عندما يتم إزاحة المادة من الصفيحة السفلية إلى الأعلى داخل الصفيحة العلوية أثناء اللحام، مما يؤدي إلى تشويه الواجهة الأصلية وتقليل سمك الحمل الفعال للمفصل.

يعتمد شكل الخطاف وشدته على عوامل مثل هندسة الأداة، وعمق الغطس، وإزاحة الأداة، وسمك المادة، ومعلمات اللحام. يُستخدم المقطع العرضي للمعادن بشكل شائع لتقييم مورفولوجيا الخطاف أثناء تطوير العملية وتأهيلها.

يمكن أن يساعد تحسين هندسة الدبوس وعمق الغطس وموضع الأداة ومعلمات اللحام في التحكم في تكوين الخطاف وتحسين الأداء الميكانيكي لمفاصل اللفة.

كيف تؤثر عيوب اللحام على أداء لحام الألمنيوم بالاحتكاك

يمكن أن تؤثر عيوب اللحام بشكل كبير على الأداء الميكانيكي والموثوقية طويلة المدى لمفاصل FSW. يمكن أن تؤدي عيوب الجذر، مثل عدم الاختراق، إلى انقطاعات حادة تعزز بدء التشقق تحت التحميل الدوري، في حين أن روابط التقبيل قد تقلل من منطقة الترابط الفعالة للمفصل.

ونتيجة لذلك، يمكن لهذه العيوب أن تقلل بشكل كبير من أداء الكلال حتى عندما يبدو سطح اللحام مقبولاً. تعتمد شدة التأثير على عوامل مثل حجم الخلل، والموقع، والاتجاه، وهندسة المفاصل، وحالة السبائك، ووضع التحميل. بالنسبة للتطبيقات الهيكلية الهامة، يعد تقييم سلامة الجذر والترابط الداخلي جزءًا مهمًا من تأهيل اللحام.

يمكن للعيوب الحجمية مثل الأنفاق والثقوب الدودية والتجاويف أن تقلل من المقطع العرضي الفعال للحمل في اللحام وتؤثر سلبًا على قوة المفصل. ويعتمد تأثيرها على حجم العيب، والموقع، والاتجاه، والبنية المجهرية المحيطة، وهندسة المفاصل، وظروف التحميل.

تشكل العيوب الأكبر أو ذات الموقع الاستراتيجي خطرًا أكبر على الأداء الهيكلي، ولهذا السبب يجب تقييم حجم العيب وموقعه وفقًا لمعايير القبول المطبقة للمكون.

يجب استخدام معايير اللحام المعمول بها ومعايير القبول الخاصة بالعميل لتحديد مستويات العيوب المسموح بها ومتطلبات التأهيل. يوفر المعيار ISO 25239 متطلبات اللحام بالتحريك الاحتكاكي للألمنيوم، في حين أن تطبيقات الفضاء الجوي قد تشير أيضًا إلى معايير مثل AWS D17.3 حيثما ينطبق ذلك. يجب في النهاية اختيار معايير القبول وفقًا للصناعة ووظيفة المكون والتصنيف المشترك ومتطلبات العملاء أو المتطلبات التنظيمية المعمول بها.

يمكن أن تؤثر العيوب أيضًا على مقاومة الصدمات في التطبيقات الهيكلية للسيارات. قد تكون هناك حاجة إلى صواني البطارية والبثق الهيكلي للحفاظ على سلامة المفصل أثناء امتصاص ونقل الأحمال أثناء الاصطدام. يمكن أن تؤدي عيوب اللحام الكبيرة إلى تغيير سلوك التشوه المحلي، وتقليل مساحة الحمل الفعالة، وزيادة خطر فشل المفصل المبكر.

ولهذا السبب، ينبغي تقييم مدى تحمل العيوب والأداء المشترك في ظل ظروف تحميل تمثل التطبيق المقصود، خاصة بالنسبة لهياكل المركبات الكهربائية ذات الأهمية القصوى للسلامة.

كيفية منع عيوب لحام الألومنيوم بالاحتكاك

تعد موازنة سرعة المغزل وسرعة الاجتياز أمرًا مهمًا لتوليد حرارة كافية والحفاظ على تدفق مستقر للمواد دون ذوبان الألومنيوم. تساعد نافذة العملية المناسبة على تقليل مخاطر عيوب الدمج غير الكافية عند مدخلات الحرارة المنخفضة والوميض الزائد عند مدخلات الحرارة العالية.

يجب أن تأخذ نافذة العملية أيضًا في الاعتبار الاختلافات في سمك المادة، وحالة السبيكة، وتكوين الوصلة، وظروف الإنتاج. تلعب هندسة الكتف دورًا مهمًا في توليد الحرارة واحتواء المواد وتوحيد السطح. توفر الأكتاف المقعرة والملفوفة خصائص مختلفة لتدفق المواد، في حين أن بعض تصميمات الأكتاف التمريرية يمكن أن تدعم اللحام بدون إمالة، مما قد يبسط البرمجة الروبوتية ويحسن إمكانية الوصول في الأشكال الهندسية المقيدة.

يساعد تحديد ملف تعريف الدبوس المناسب في التحكم في تدفق المواد الرأسي والأفقي حول الأداة. يمكن اختيار الأشكال الهندسية الملولبة والمخددة والمدببة وغيرها من الأشكال الهندسية وفقًا لخصائص السبائك وسمك المادة وتكوين الوصلة وعمق اللحام المطلوب.

تتطلب السبائك عالية القوة مثل 7075 عمومًا دراسة متأنية لقوة الأداة، ومقاومة التآكل، وهندسة الدبوس، وأحمال العملية. يمكن استخدام كل من أنظمة التحكم في القوة والتحكم في الموضع اعتمادًا على التطبيق. يعد الحفاظ على القوة المحورية المناسبة وعمق الغطس أمرًا مهمًا لتحقيق اختراق ثابت للجذور، بينما يمكن أن تساعد أنظمة التحكم في القوة في التعويض عن اختلافات معينة في سمك المادة أو موضع قطعة العمل أثناء الإنتاج.

يمكن أن يساعد إعداد السطح المناسب قبل اللحام في تقليل مخاطر عيوب الترابط المرتبطة بالأكسيد والتلوث. اعتمادًا على السبيكة وحالة السطح وتاريخ التخزين ومتطلبات التطبيق، يمكن استخدام التنظيف الميكانيكي أو طرق إعداد السطح المناسبة الأخرى قبل اللحام.

ومع ذلك، فإن تحضير السطح وحده لا يضمن إزالة روابط التقبيل. يجب أيضًا التحكم في اختراق الأداة، والقوة المحورية، وتركيب المفاصل، وتدفق المواد، ومعلمات اللحام لتعزيز الاضطراب والترابط الكافي في الواجهة المشتركة.

طرق التفتيش على عيوب الألومنيوم في اللحام بالاحتكاك

يُستخدم اختبار الموجات فوق الصوتية المرحلية (PAUT) على نطاق واسع للكشف عن بعض العيوب تحت السطح في مفاصل FSW، بما في ذلك العيوب الحجمية وبعض حالات عدم الاختراق. من خلال التحكم الإلكتروني في عناصر الموجات فوق الصوتية المتعددة، يمكن لـ PAUT توفير معلومات مفصلة حول المؤشرات داخل منطقة اللحام.

يمكن أن تكون طرق الأشعة السينية والتصوير الشعاعي فعالة في الكشف عن التجاويف الحجمية ولكن قد تكون ذات حساسية محدودة للاتصال الدقيق بالعيوب المستوية مثل روابط التقبيل، اعتمادًا على اتجاه الخلل وظروف الفحص. أثناء التحقق من صحة العملية الأولية، يمكن دمج الطرق المدمرة مثل التقسيم الكلي واختبار الانحناء واختبار الشد مع الاختبار غير الإتلافي لإنشاء خط أساس موثوق للجودة.

يمكن أن توفر المراقبة أثناء العملية معلومات إضافية حول استقرار اللحام أثناء الإنتاج. قد تتغير متغيرات العملية مثل عزم دوران المغزل، والقوة المحورية، وموضع الأداة، ودرجة الحرارة، والإشارات الأخرى المتاحة عندما تصبح ظروف اللحام غير مستقرة.

عندما ترتبط هذه الإشارات بنتائج الفحص والاختبار الإتلافي أثناء التحقق من صحة العملية، يمكن للمصنعين إنشاء حدود مراقبة لتحديد مناطق اللحام التي يحتمل أن تكون غير مطابقة. لا تحل مراقبة العملية محل فحص ما بعد اللحام، ولكنها يمكن أن توفر تحذيرًا مبكرًا قيمًا حول انحراف المعلمات أو ظروف اللحام غير الطبيعية في الإنتاج بكميات كبيرة.

يمكن لخطة ضمان الجودة في الإنتاج أن تجمع بين طرق الفحص والمراقبة المتعددة وفقًا للمكون وحجم الإنتاج ومخاطر العيوب ومتطلبات الجودة المعمول بها. قد يشمل النهج النموذجي متعدد الطبقات ما يلي:

• المراقبة أثناء العملية للقوة المحورية، أو عزم دوران المغزل، أو موضع الأداة، أو متغيرات العملية الأخرى ذات الصلة حيثما كان ذلك متاحًا.

• الفحص البصري لسطح اللحام بحثًا عن الوميض الزائد وعدم انتظام السطح والعيوب المرئية الأخرى.

• PAUT أو طرق NDT مناسبة أخرى بمعدلات أخذ العينات التي تحددها أهمية المكونات ومتطلبات الإنتاج ومعايير القبول المعمول بها.

• الاختبارات المدمرة الدورية، مثل التقسيم الكلي أو الاختبار الميكانيكي، أثناء التحقق من صحة العملية والتأهيل والتحقق من الإنتاج عند الاقتضاء.

خاتمة

يمكن لألمنيوم اللحام بالاحتكاك أن يوفر جودة مشتركة ممتازة وأداء هيكلي عندما يتم التحكم بعناية في معلمات العملية والأدوات وإجراءات الفحص. من خلال تحسين المدخلات الحرارية، والحفاظ على تدفق المواد بشكل ثابت، وتنفيذ استراتيجيات ضمان الجودة المناسبة، يمكن للمصنعين تقليل عيوب اللحام ودعم موثوقية المنتج على المدى الطويل.

إن العمل مع مزود تكنولوجيا اللحام بالتحريك الاحتكاكي ذو الخبرة يمكن أن يساعد أيضًا الشركات المصنعة على إنشاء عمليات إنتاج مستقرة وجودة لحام متسقة. تتخصص Zhihui في معدات اللحام بالتحريك الاحتكاكي، وحلول FSW المخصصة، وخدمات اللحام، والأدوات، والدعم الفني لتطبيقات الألومنيوم عبر السيارات والفضاء والنقل بالسكك الحديدية والبطاريات والقطاعات الصناعية الأخرى.

قبل الإنتاج على نطاق واسع، يجب تقييم جدوى العملية ومعلمات اللحام واختيار الأداة والتركيب ومتطلبات الفحص وفقًا للمكون والتطبيق المحدد.

• استخدم إعدادًا مناسبًا لسطح ما قبل اللحام لتقليل مخاطر الترابط المرتبطة بالتلوث والأكسيد.

• استخدم القوة المتاحة أو عزم الدوران أو الموضع أو غيرها من بيانات مراقبة العملية لتحديد انجراف المعلمة وظروف اللحام غير الطبيعية أثناء الإنتاج.

• إنشاء خطة فحص باستخدام PAUT أو طرق NDT مناسبة أخرى وفقًا للأهمية المشتركة ومخاطر العيوب ومتطلبات القبول المعمول بها.

التعليمات

س: ما الذي يسبب الوميض الزائد في اللحام الاحتكاكي للألمنيوم؟

ج: يمكن أن ينتج الوميض المفرط عن الإفراط في إدخال الحرارة، أو سرعة دوران عالية، أو سرعة اجتياز منخفضة، أو عمق غطس مفرط، أو قوة محورية مفرطة. يمكن أن تتسبب هذه الظروف في إزاحة الكثير من الألومنيوم الملدن من أسفل كتف الأداة. يعتمد الإجراء التصحيحي المناسب على السبيكة المحددة وسمك المادة وهندسة الأداة وظروف اللحام.

س: كيف يمكنك اكتشاف رابطة التقبيل في مفصل FSW؟

ج: روابط التقبيل عبارة عن واجهات ملامسة بإحكام مع عدم كفاية الترابط وفصل حجمي قليل أو معدوم، مما يجعل من الصعب اكتشافها باستخدام طرق الفحص التقليدية. يمكن استخدام تقنيات الموجات فوق الصوتية المتقدمة مثل PAUT اعتمادًا على اتجاه الخلل وهندسة المفاصل وظروف الفحص. يمكن أيضًا استخدام الفحص الميتالوغرافي المدمر أثناء تطوير العملية وتأهيلها لتقييم ترابط الواجهة.

س: ما الفرق بين عيب النفق وعدم الاختراق في FSW؟

ج: عيب النفق هو فراغ حجمي يتكون داخل اللحام، ويرتبط عادةً بعدم كفاية تدفق المواد أو توحيدها. يعد عدم الاختراق عيبًا جذريًا حيث لا توفر الأداة اختراقًا أو ربطًا كافيًا من خلال عمق المفصل الكامل المطلوب. على الرغم من أن كلاهما يمكن أن يقلل من أداء المفصل، إلا أنهما يختلفان في آلية التكوين والموقع وشكل الخلل.

س: كيف يؤثر التثبيت على قوة اللحامات المصنوعة من الألومنيوم؟

ج: يحدث التثبيت عندما يتم إزاحة الواجهة الأصلية بين الصفائح المتداخلة إلى أعلى أثناء اللحام. يمكن أن يؤدي ذلك إلى تقليل سمك الحمل الفعال لمفصل الحضن وإنشاء تركيز إجهاد محلي. يعتمد تأثيره على أداء الشد والتعب على ارتفاع الخطاف، والشكل، والموقع، وهندسة المفاصل، وخصائص المواد، وظروف التحميل.

س: هل يمكن للاختبار غير المدمر العثور على جميع عيوب اللحام بالاحتكاك؟

ج: لا توجد طريقة NDT واحدة يمكنها اكتشاف كل نوع من عيوب FSW بشكل موثوق في جميع الظروف. PAUT وطرق الموجات فوق الصوتية الأخرى يمكن أن تكون فعالة للعديد من العيوب الحجمية والمتعلقة بالجذور، في حين أن طرق التصوير الشعاعي مفيدة لبعض العيوب الحجمية. قد يكون من الصعب بشكل خاص اكتشاف عيوب الاتصال المحكم مثل روابط التقبيل. لهذا السبب، غالبًا ما يتم دمج الاختبار غير الإتلافي مع الاختبار المدمر أثناء تطوير العملية وتأهيلها لإنشاء استراتيجية فحص موثوقة.

س: ما هي معلمات العملية المثلى لمنع التجاويف في الألومنيوم FSW؟

ج: لا توجد مجموعة معلمات واحدة مثالية لمنع التسوس في جميع تطبيقات FSW المصنوعة من الألومنيوم. سرعة المغزل، سرعة الاجتياز، القوة المحورية، عمق الغطس، هندسة الأداة، السبائك، سمك المادة، وتكوين المفاصل كلها تؤثر على توليد الحرارة وتدفق المواد. ولذلك ينبغي إنشاء نافذة عملية مناسبة من خلال تجارب اللحام والتحقق من صحتها عن طريق الفحص والاختبار الميكانيكي المناسب للتطبيق.
