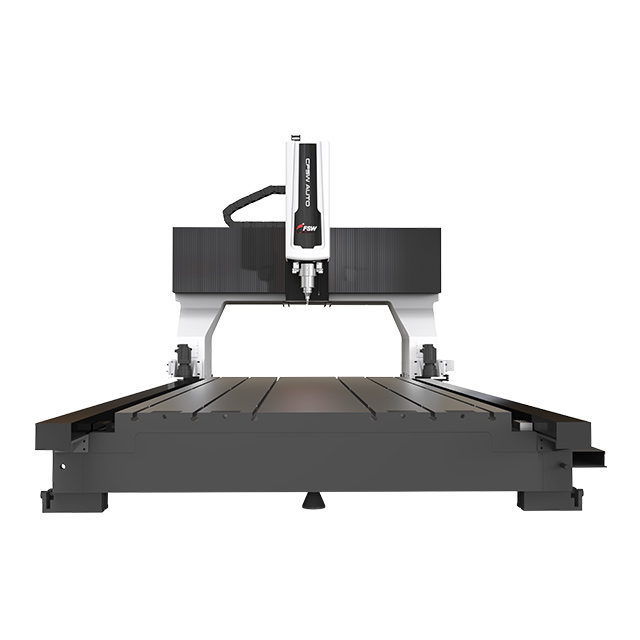

Máy hàn khuấy ma sát đa trạm FSW-DM5020 cho bộ pin EV & linh kiện nhôm dài

Những điểm yếu trong ngành mà chúng tôi giải quyết

Các nhà sản xuất ô tô sản xuất bộ pin và linh kiện kết cấu thường phải đối mặt:

❌ Công suất thấp từ máy hàn một trạm làm hạn chế sản lượng hàng ngày.

❌ Thường xuyên ngừng hoạt động do thay đổi vật cố định khi hàn nhiều bộ phận.

❌ Phụ thuộc nhiều vào lao động do khả năng tự động hóa và giám sát còn hạn chế.

✅ DM5020 giải quyết những điểm khó khăn này bằng bàn định dạng lớn, thiết kế nhiều trạm và tự động hóa thông minh – giảm thời gian chu trình và tối đa hóa công suất.

Tổng quan về sản phẩm

FSW -DM5020 cung cấp năng suất trên quy mô lớn mà không ảnh hưởng đến chất lượng mối hàn. của nó Cấu hình nhiều trạm cho phép thiết lập đồng thời các thành phần EV khác nhau, giảm đáng kể thời gian nhàn rỗi và cải thiện OEE (Hiệu suất thiết bị tổng thể).

Ứng dụng

• Bộ pin EV & Mô-đun làm mát - Hàn hàng loạt nhiều khay hoặc tấm làm mát.

• Dầm và khung phụ dài – Hàn ổn định các kết cấu nhôm cỡ lớn.

• Khay ắc quy ô tô (Sản xuất nhiều đơn vị) – Sản xuất song song để giảm thời gian chu kỳ.

• Tấm & Đúc nhôm lớn - Thích hợp cho các bộ phận bằng nhôm chịu lực cao, nhịp dài.

Các tính năng chính

• Bố trí nhiều trạm – Hỗ trợ nhiều thiết bị, giảm thời gian ngừng hoạt động.

• Phong bì làm việc siêu lớn (5000 × 2000mm) – Hoàn hảo cho các bộ phận nhôm dài và rộng.

• Năng suất cao – Tối đa hóa sản lượng cho dây chuyền sản xuất hàng loạt.

• Cấu trúc có độ cứng cao – Đảm bảo tính nhất quán trên các mối hàn quy mô lớn.

• Giám sát & Thu thập Dữ liệu Thông minh – Đảm bảo chất lượng theo thời gian thực.

• Sẵn sàng tự động hóa – Tích hợp liền mạch với các hệ thống sản xuất xe điện.

Điểm nổi bật về mặt kỹ thuật

• Kích thước bàn làm việc: 5000 × 2000mm

• Hành trình XYZ: 5000 × 2000 × 500mm

• Chiều rộng cổng cổng: 2200mm

• Không gian Z: 900mm

• Tốc độ trục chính: ≤4000 vòng/phút

• Độ chính xác định vị: 0,05 mm/m

• Độ sâu hàn: 10mm (3T)

• Lực hàn: 30kN

• Công suất: 25kW

• Trọng lượng: ~15t

Tên FSW-DM5020	Chỉ số kỹ thuật
Bàn làm việc	Rãnh hình chữ T
Dấu chân thiết bị	Khoảng 6900x3140x2930mm
Không gian hướng Z (Từ mặt dưới của trục chính đến mặt trên của bàn làm việc)	900mm
Chiều rộng đèo Long Môn	2200mm
Kích thước bàn làm việc	5000mm(X)×2000mm(Y)
Hành trình trục XYZ	5000x2000x500mm
Hành trình trục B	0°~+5° (Điều chỉnh bằng tay)
Hành trình trục C	±360°
Tốc độ di chuyển trục X	0- 10000mm/phút
Tốc độ di chuyển trục Y	0- 10000mm/phút
Tốc độ di chuyển trục Z	0-5000mm/phút
Tốc độ trục C	20 vòng/phút
Tốc độ trục chính	4000 vòng/phút
Độ chính xác định vị trục X	0,05mm/m
Độ chính xác định vị lặp lại trục X	0,03mm/m
Độ chính xác định vị trục Y	0,05mm/m
Độ chính xác định vị lặp lại trục Y	0,03mm/m
Độ chính xác định vị trục Z	0,03mm/m
Độ chính xác định vị lặp lại trục Z	0,03mm/m
Tổng trọng lượng của thiết bị	Khoảng 15t
Tổng công suất thiết bị	Khoảng 25kW

Tại sao chọn FSW-DM5020?

• Tốt nhất cho hàn EV khối lượng lớn – Thiết kế nhiều trạm giúp tăng năng suất.

• Giảm thời gian nhàn rỗi – Thiết lập song song giảm thiểu thay đổi lịch thi đấu và thời gian ngừng hoạt động.

• Hiệu quả chi phí – Nhiều bộ phận được hàn hơn trong mỗi chu kỳ = chi phí trên mỗi đơn vị thấp hơn.

• Tối ưu hóa cho các bộ phận dài – Lý tưởng cho dầm, khay và khung phụ.

• Được tin cậy trong ngành xe điện – Ứng dụng trong sản xuất bộ pin và khung gầm.

Ma trận lợi thế cạnh tranh

• Thiết bị tốt nhất cho lợi thế chính Các bộ phận EV điển hình

• BL2520 Linh kiện cỡ trung bình Độ chính xác & Ổn định Tấm làm mát, bánh xe, khay trung bình

• BL3020 Khung gầm cỡ lớn Công suất lớn & Tính linh hoạt Khay, khung gầm, khung phụ lớn

• DM5020 Sản xuất số lượng lớn Năng suất đa trạm Bộ pin, chùm tia dài, nhiều khay

Câu hỏi thường gặp

Câu 1: Điều gì khiến DM5020 khác biệt với BL3020?

Trả lời 1: Trong khi BL3020 tập trung vào các bộ phận riêng lẻ lớn thì DM5020 được tối ưu hóa cho việc hàn năng suất cao nhiều trạm.

Câu 2: Nó có thể hàn các thành phần khác nhau cùng một lúc không?

A2: Có, nhiều đồ đạc có thể được thiết lập trên bàn làm việc để sản xuất linh hoạt.

Câu 3: Ngành nào được hưởng lợi nhiều nhất?

Câu trả lời 3: Các nhà sản xuất bộ pin, khay và dầm khung xe điện yêu cầu hiệu quả sản xuất hàng loạt.

Câu hỏi 4: DM5020 đã sẵn sàng tự động hóa chưa?

Câu trả lời 4: Có, nó hỗ trợ việc bốc/dỡ bằng robot và tích hợp hoàn toàn vào dây chuyền sản xuất ô tô.

 CTA:

⚡Yêu cầu báo giá ngay hôm nay và khám phá cách hàn nhiều trạm có thể giảm chi phí và tăng sản lượng.

Tối đa hóa năng suất hàn EV của bạn với FSW-DM5020
