Soldagem FSW Vs MIG Vs TIG: O que é melhor para peças de alumínio?

O método de soldagem escolhido para o alumínio determina diretamente a resistência da junta, a precisão dimensional e a vida útil. Entre os três processos mais utilizados -Soldagem por Fricção e Mistura (FSW) , , MIG (Gás Inerte de Metal) e TIG (Gás Inerte de Tungstênio) - cada um tem vantagens distintas.

• FSW é um processo de estado sólido que oferece alta resistência mecânica e distorção mínima.

• MIG proporciona alta produtividade e fácil automação.

• TIG oferece precisão e qualidade visual incomparáveis ​​em alumínio fino.

Quando os objetivos são integridade estrutural, resistência à fadiga e baixa distorção, , o FSW costuma ser a escolha superior para montagens de alumínio.

Fundamentos da soldagem de alumínio

O que é FSW (soldagem por fricção e mistura)?

é A soldagem por fricção e mistura um processo de união em estado sólido , o que significa que não ocorre fusão. Uma ferramenta rotativa – composta por um ressalto e um pino – é inserida na linha de junção entre duas placas de alumínio. O calor friccional amolece (plastifica) o material, e a ação de agitação o forja sob pressão. À medida que a ferramenta atravessa a costura, o metal plastificado consolida-se atrás dela, formando uma zona de pepitas de granulação fina e livre de defeitos.

Como o metal permanece abaixo do seu ponto de fusão, o FSW evita defeitos relacionados à fusão, como porosidade, rachaduras de solidificação e segregação. O processo produz uma zona estreita afetada pelo calor (HAZ) e mantém excelentes propriedades mecânicas.

Nota de engenharia: O FSW cria uma microestrutura recristalizada dinamicamente com pequenos grãos equiaxiais, oferecendo resistência superior e desempenho à fadiga.

Soldagem TIG (gás inerte de tungstênio)

TIG (GTAW) é um processo de fusão que utiliza um eletrodo de tungstênio não consumível e gás de proteção inerte (geralmente argônio). O arco elétrico gera temperaturas acima de 6.000°C , fundindo o metal base e a barra de enchimento . À medida que a poça fundida solidifica, ela recristaliza em uma microestrutura fundida.

Este mecanismo de “ fusão e recristalização ” produz soldas suaves e estéticas com controle preciso sobre a penetração e a geometria do cordão. No entanto, a soldagem por fusão de alumínio leva a uma HAZ mais ampla e a um potencial superenvelhecimento ou engrossamento em ligas tratáveis ​​termicamente (como 6xxx), reduzindo a resistência pós-soldagem.

Nota de engenharia: A soldagem TIG é excelente em aplicações de alumínio fino ou decorativo – como revestimentos aeroespaciais, painéis personalizados ou quadros de bicicletas – onde a aparência e o controle superam a velocidade.

Soldagem MIG (Metal Inerte Gás)

A soldagem MIG (GMAW) alimenta um eletrodo de arame consumível contínuo através de uma tocha enquanto o gás de proteção protege a poça de fusão. É rápido, semiautomático e facilmente adaptável para fabricação em larga escala.

No entanto, do alumínio a alta condutividade térmica e a camada de óxido (derretendo a ~2.050 °C) apresentam desafios: baixa penetração, porosidade e rachaduras a quente se a limpeza e a entrada de calor não forem controladas. O MIG é excelente em termos de produtividade, mas exige uma rigorosa disciplina de processo para a qualidade do alumínio.

Análise Comparativa: FSW vs MIG vs TIG

FSW para alumínio

FSW é uma ótima maneira de unir alumínio. Faz soldas fortes e limpas. Você não derrete o metal. Uma ferramenta giratória mistura o alumínio. Isso ajuda a evitar problemas como rachaduras ou pequenos buracos. Você pode unir vários tipos de alumínio, até mesmo os fundidos. Você não precisa se preocupar com pontos fracos ou rachaduras quentes.

Soldagem Zhihui A máquina de solda por fricção e agitação torna o FSW ainda melhor. Você pode soldar todas as ligas de alumínio, das séries 1xxx a 7xxx. A máquina trabalha com peças grossas e finas, até 20 mm. As soldas não vazam, o que é bom para carros e barcos. As soldas permanecem fortes e não se cansam nem quebram facilmente. Você pode dobrar ou modelar as peças soldadas após a união. Eles não vão quebrar.

Dica: FSW é bom para bandejas de bateria, placas de resfriamento e grandes painéis de alumínio. Você pode usá-lo para barramentos, eletrônicos e construção naval.

Aqui estão alguns motivos pelos quais o FSW é a melhor escolha para alumínio:

• Une-se a muitas classes de alumínio sem rachaduras ou pequenos furos.

• Fornece ótimo fluxo de calor e eletricidade.

• Funciona com todas as ligas de alumínio e alumínio fundido.

• Permite dobrar peças soldadas sem rachar.

• Faz soldas fortes que duram muito tempo.

• Bom para peças grossas e finas de alumínio.

MIG para alumínio

A soldagem MIG é rápida e fácil de aprender. Você usa um fio e gás de proteção para unir o metal. Muitos empregos usam MIG para carros, edifícios e fábricas. Você pode soldar peças de alumínio grossas ou finas.

Mas a MIG tem alguns problemas com o alumínio. O alumínio afasta o calor rapidamente. Isso torna difícil manter a solda quente. Você deve limpar bem a superfície. Caso contrário, a solda pode ficar fraca. Pequenos buracos e rachaduras podem acontecer se você não controlar o processo.

Você pode usar o MIG para muitos trabalhos de alumínio. Mas você precisa estar atento a esses problemas. Se você deseja velocidade e flexibilidade, o MIG é uma boa escolha. Você vê isso em estruturas de carros, trailers e edifícios.

TIG para alumínio

A soldagem TIG oferece muito controle com o alumínio. Você usa um eletrodo de tungstênio e pode adicionar metal de adição. TIG faz soldas perfeitas e limpas. Você pode soldar peças finas de alumínio com muito cuidado.

Muitas pessoas usam TIG para aviões, carros e fábricas. Você pode soldar muitos metais, não apenas alumínio. TIG é melhor para soldas detalhadas ou sofisticadas.

A soldagem TIG tem alguns problemas com o alumínio. Você deve manter a superfície muito limpa. A camada de óxido pode causar problemas. TIG é mais lento que MIG ou FSW. Você poderá ver pequenos buracos ou rachaduras se não controlar o calor.

Observação: o TIG é ótimo para peças de alumínio pequenas e cuidadas, como quadros de bicicletas ou painéis de carros personalizados.

Considerações sobre produtividade e custos

Ao analisar os custos dos diferentes métodos de soldagem de alumínio, você precisa pensar em mais do que apenas o preço da máquina. Você também deve considerar a manutenção, os materiais e quanto tempo gasta em cada trabalho. Esta comparação ajudará você a ver as diferenças entre FSW, MIG e TIG.

Custos do PTS

As máquinas de soldagem por fricção e mistura (FSW) geralmente custam mais no início. Você paga por tecnologia avançada e equipamentos robustos. No entanto, você economiza dinheiro com o tempo. As ferramentas duram muito tempo e podem soldar muitas peças antes de serem substituídas. Você não precisa de fio de enchimento ou gás de proteção, evitando esses custos extras. O FSW também utiliza menos energia porque não derrete o metal. Se você trabalha em grandes projetos ou precisa soldar muitas peças de alumínio, o FSW pode ser um investimento inteligente.

Dica: O FSW ajuda você a reduzir seus custos a longo prazo, reduzindo desperdícios e reduzindo reparos.

Custos MIG

O MIG é popular porque as máquinas custam menos que o FSW. Você pode começar a soldar rapidamente. No entanto, você precisa comprar fio de enchimento e gás de proteção para cada trabalho. Esses suprimentos aumentam com o tempo. Você também precisa limpar seu equipamento com frequência. Se você solda muito, os custos recorrentes podem se tornar altos. Nesta comparação, o MIG oferece um preço inicial mais baixo, mas despesas contínuas mais altas.

Custos TIG

O equipamento de soldagem TIG fica no meio do preço. Você paga por uma máquina de qualidade e eletrodos especiais de tungstênio. Esses eletrodos se desgastam e precisam ser substituídos. A TIG consome mais eletricidade, o que pode aumentar suas contas de energia. Você também precisa comprar varetas de enchimento para alguns trabalhos. Nesta comparação, o TIG custa mais para operar do que o MIG, especialmente se você solda com frequência ou trabalha em grandes projetos.

Observação: sempre pense no preço inicial e nos custos de longo prazo ao fazer sua comparação.

Exemplo: Para uma junta FSW de 1 m em alumínio de 6 mm, o tempo de ciclo é normalmente de 30 a 40 s com <1% de retrabalho, versus 90 a 120 s para MIG e ~180 s para TIG.

Força e Qualidade

Força do FSW

Quando você escolhe soldagem por fricção para alumínio, você obtém juntas fortes e confiáveis. O processo não derrete o metal. Em vez disso, ele mistura as bordas. Isto torna a solda quase tão forte quanto o alumínio original. Você pode ver a diferença na resistência à tração na tabela abaixo:

As juntas FSW também se destacam pela excelente resistência à fadiga. Você pode confiar que essas soldas durarão muito tempo, mesmo quando as peças se movem ou vibram. Aqui estão alguns pontos-chave sobre o desempenho da fadiga do FSW:

• As juntas FSW apresentam melhor resistência à fadiga do que as soldas de fusão tradicionais.

• Testes especiais comprovam que as juntas FSW resistem bem em estruturas do mundo real.

• As soldas FSW geralmente apresentam melhor desempenho do que as soldas MIG e TIG quando se trata de tensões repetidas.

Dica: Se você precisa de peças de alumínio fortes e duradouras, o FSW é a melhor escolha.

Força MIG

As soldas MIG proporcionam boa resistência, mas não tanto quanto FSW. O processo derrete o metal e utiliza um fio de enchimento. Isso pode criar pequenos pontos fracos. A resistência à tração para soldas MIG em alumínio é de cerca de 232 MPa. Você pode notar que as soldas MIG não suportam flexões ou vibrações repetidas tão bem quanto o FSW. Com o tempo, as soldas MIG podem desenvolver rachaduras se a peça se mover muito.

• As soldas MIG funcionam bem para muitos trabalhos, mas podem não durar tanto sob uso intenso.

• Você deve verificar as soldas MIG com frequência se suas peças enfrentarem muito estresse.

Força TIG

A soldagem TIG permite fazer soldas limpas e precisas em alumínio. Você usa um eletrodo de tungstênio para controlar o processo. As soldas TIG parecem limpas e suaves. A resistência é boa para peças finas ou trabalhos detalhados. No entanto, as soldas TIG não correspondem à resistência à fadiga do FSW. Se suas peças precisam suportar muito movimento, o TIG pode não ser a melhor opção.

• As soldas TIG são ótimas para trabalhos pequenos e cuidadosos.

• Você obtém um bom acabamento, mas não a maior resistência para uso pesado.

Eficiência e Velocidade

Eficiência do SFS

Você notará isso a soldagem por fricção se destaca pela sua eficiência. O processo de soldagem utiliza uma ferramenta rotativa que se move ao longo da junta. Esta ferramenta cria calor por meio da fricção e mistura o metal. Você não precisa parar para encher o fio ou o gás. O processo funciona rapidamente, especialmente para costuras longas e retas. Você pode soldar peças de alumínio grossas ou finas em uma única passagem. Muitas fábricas usam FSW para bandejas de baterias e painéis grandes porque economiza tempo. Você também obtém menos distorção e gasta menos tempo consertando as peças após a soldagem.

Dica: O FSW funciona bem para linhas de produção automatizadas. Você pode configurar a máquina e deixá-la funcionar com pouca supervisão.

Eficiência MIG

A soldagem MIG oferece resultados rápidos. Você alimenta um fio na poça de fusão e o processo continua enquanto você tiver fio e gás. Você pode soldar peças de alumínio grossas e finas. Muitas pessoas usam o MIG quando precisam terminar trabalhos rapidamente. O processo de soldagem é fácil de aprender, então você pode treinar os trabalhadores rapidamente. Talvez você precise parar para trocar as bobinas de arame ou os tanques de gás, mas ainda poderá concluir grandes projetos em pouco tempo. MIG funciona bem para estruturas de automóveis, reboques e estruturas de edifícios.

• MIG é uma boa escolha quando você deseja velocidade e flexibilidade.

• Você pode soldar em muitas posições, até mesmo acima da cabeça.

Eficiência TIG

A soldagem TIG leva mais tempo do que FSW ou MIG. Você usa um eletrodo de tungstênio e pode adicionar metal de adição manualmente. O processo de soldagem lhe dá controle, mas você deve se mover lentamente para manter a solda limpa. TIG funciona melhor para trabalhos pequenos ou detalhados. Você pode gastar mais tempo em cada parte, mas obterá um acabamento perfeito. Muitas pessoas usam TIG para trabalhos personalizados ou reparos. Se você precisa soldar alumínio fino ou fazer costuras artísticas, o TIG é uma boa opção.

Cenários de aplicação

Uso Industrial

A soldagem por fricção e mistura é usada em muitas indústrias. Essas indústrias precisam de peças de alumínio fortes e leves. Nos carros, o FSW une bandejas de bateria e placas de resfriamento. Ele também conecta peças do chassi. Isso torna os carros mais leves e economiza energia. Os eletrônicos usam FSW para barramentos e gabinetes. Essas soldas são limpas e confiáveis. O FSW também é encontrado na indústria aeroespacial, marítima e de defesa. Esses campos precisam de soldas de alumínio fortes para segurança. Eles também precisam de boa soldabilidade para desempenho.

A máquina de solda por fricção e agitação da Zhihui Welding funciona para todos os tamanhos. Você pode soldar painéis finos ou peças grossas. A máquina se adapta a pequenos e grandes trabalhos. Funciona para peças únicas ou lotes grandes. Aqui está uma tabela que mostra onde o FSW é usado e por que ele ajuda:

da indústria	Método preferido	Motivo
Aeroespacial	FSW/TIG	Força e precisão
Automotivo	Taxa de câmbio FSW/MIG	Estruturas leves e de alta velocidade
Marinho	PTS	Soldas resistentes à corrosão e estanques
Construção	MIG	Versátil e rápido
Defesa	PTS	Integridade estrutural e desempenho em fadiga

Projetos faça você mesmo

A soldagem MIG é popular para projetos domésticos e de oficinas. Você pode usar MIG para unir quadros de alumínio e peças de bicicletas. Também funciona para consertar ferramentas. O MIG é fácil de aprender e se adapta a vários tamanhos de peças. Você obtém resultados rápidos com alumínio fino ou grosso.

A FSW precisa de equipamentos especiais para uso doméstico. A maioria dos usuários DIY escolhe MIG ou TIG para seus projetos de alumínio. MIG é rápido. TIG oferece mais controle para trabalhos pequenos e detalhados. Sempre verifique se suas peças de alumínio podem ser soldadas antes de começar.

Dica: Escolha o método de soldagem adequado ao tamanho do seu projeto. Pense no tipo de alumínio e no acabamento que deseja. Para trabalhos grandes, o FSW proporciona resistência e boas soldas. Para projetos pequenos ou criativos, TIG e MIG oferecem flexibilidade.

Guia de seleção de design e processo

Fatores de decisão

Ao escolher um método de soldagem para alumínio, você precisa considerar vários fatores importantes. Cada projeto tem suas próprias necessidades. Você deseja combinar o método com seus objetivos. Aqui está uma tabela para ajudá-lo a comparar os pontos principais:

O melhor método para o seu projeto de alumínio depende de muitas coisas. Você deve pensar na espessura do material, na finalidade da peça e no tipo de liga de alumínio.

Você também precisa pensar no seu orçamento e na qualidade que deseja. O FSW oferece soldas fortes, limpas e consistentes. Não derrete o metal, evitando problemas como porosidade e distorção. Isto faz do FSW uma boa escolha para trabalhos de alta qualidade, mesmo que inicialmente custe mais.

Você pode fazer soldas de alumínio fortes e limpas com fsw. Isso é muito útil se você usar al-6061. As máquinas da Zhihui Welding ajudam suas soldas a durar mais e a ter uma boa aparência. Ao escolher um método de soldagem, pense no tamanho do seu projeto. Além disso, verifique a espessura do seu material. Decida que tipo de acabamento você deseja.

• O FSW torna as articulações mais fortes e com melhor aparência.

• MIG é bom para trabalhos rápidos e peças grossas.

• TIG funciona melhor para peças finas e trabalhos cuidadosos.

Se você deseja soldar bem o alumínio, a Zhihui Welding pode ajudá-lo com suas habilidades e ferramentas.

Compatibilidade de material e metal de adição

Controle de qualidade e padrões

• FSW: Regido pela ISO 25239 para alumínio e suas ligas.

• Fusion (MIG/TIG): Aceitação conforme AWS D1.2 e ISO 10042 (Níveis B–D).

• Métodos de teste:

• Mecânico: ASTM E8 (tração), ASTM E466 (fadiga)

• END: penetrante, radiografia, ultrassom phased-array

• Monitoramento de Processo FSW: Torque em tempo real, força axial, controle de temperatura

Defeitos Comuns

• Soldas de fusão: porosidade, falta de fusão, trincas a quente, cortes inferiores

• FSW: vazios em túneis, juntas de contato, ranhuras superficiais (evitadas pelo projeto e fixação adequados da ferramenta)

Vantagens Ambientais e Operacionais

O FSW não produz vapores, nem resíduos de enchimento e pós-processamento mínimo , tornando-o uma das soluções de soldagem de alumínio mais sustentáveis . O consumo de energia por junta é até 30–40% menor do que soldas de fusão comparáveis.

Destaque de Sustentabilidade: Sem gás de proteção → zero emissões de efeito estufa provenientes de argônio/hélio; sem respingos → menos sucata

ROI e limites de decisão

Ao avaliar o custo total de propriedade:

TCO=CapEx+OpEx+Perda de qualidade-Ganhos de produtividade

Empiricamente, quando o comprimento da junta é > 300 mm, , volume anual > 5.000 peças , ou taxa de rejeição de vazamento/fadiga < 1% , o FSW demonstra um TCO menor que o MIG ou TIG.

Conclusão

• FSW – Estado sólido, alta resistência, baixa distorção, estabilidade a longo prazo.

• MIG – Alta velocidade e flexibilidade para fabricação em geral.

• TIG – Precisão, limpeza e acabamento superior para alumínio fino ou decorativo.

Para a maioria das aplicações industriais de alumínio – especialmente onde a resistência mecânica, a resistência à fadiga ou a integridade do vazamento são críticas – a soldagem por fricção e mistura (FSW) fornece a solução mais robusta e sustentável.

Em essência:

• FSW agita e se une,

• MIG derrete e preenche,

• O TIG derrete e recristaliza. .
  Cada um serve a um propósito; escolha com base no design, liga e escala de produção.

Perguntas frequentes

O que torna o FSW melhor para peças de alumínio?

Você obtém soldas mais fortes e limpas com o FSW. O processo não derrete o metal, evitando rachaduras e pontos fracos. O FSW funciona bem para muitos tipos de alumínio e oferece resultados confiáveis.

Posso usar soldagem MIG ou TIG para todas as ligas de alumínio?

Você pode usar MIG e TIG para a maioria das ligas de alumínio. Algumas ligas podem precisar de hastes de enchimento ou configurações especiais. Sempre verifique o tipo de liga antes de iniciar a soldagem.

O FSW é seguro para o meio ambiente?

Sim! A FSW não utiliza fio de enchimento ou gás de proteção. Você evita vapores nocivos e reduz o desperdício. Isso torna o FSW uma escolha mais ecológica para soldagem de alumínio.

Preciso de treinamento especial para usar uma máquina de solda por fricção e mistura?

Você precisa de algum treinamento para usar uma máquina FSW. O processo é fácil de aprender com a orientação certa. Zhihui Welding oferece suporte e treinamento para novos usuários.

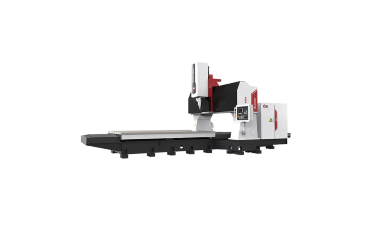

Soldagem Zhihui – Soluções avançadas de FSW

A Zhihui Welding fornece processo completo sistemas de soldagem por fricção e mistura de para ligas de alumínio das séries 1xxx a 7xxx , incluindo materiais fundidos sob pressão de até 20 mm de espessura.

Nosso equipamento integra:

• Controle de circuito fechado de torque, força axial e temperatura

• Monitoramento em tempo real conforme ISO 25239

• Compensação automática do desgaste da ferramenta

• Teste de vazamento e integração de acabamento superficial

Aplicações: Bandejas de baterias EV, placas de resfriamento, barramentos, painéis marítimos, estruturas aeroespaciais.
Resultado: Soldas fortes, limpas e resistentes à fadiga com custo total de fabricação até 40% menor。

A FSW lidera a próxima era da união de alumínio – mais forte, mais limpa e mais eficiente.
Para soluções avançadas, confie na Zhihui Welding para trazer tecnologia de estado sólido para sua linha de produção.
