Quá trình chuyển đổi từ hàn nhiệt hạch truyền thống sang hàn trạng thái rắn sẽ thay đổi cách chúng tôi xử lý các cụm nhôm có độ bền cao trong sản xuất hàng không vũ trụ, ô tô và hàng hải. Bạn phải điều hướng hệ thống chỉ định hợp kim nhôm để xác định khả năng hàn. Nhiều loại hiệu suất cao, đặc biệt là dòng 2xxx và 7xxx, đặt ra những thách thức đáng kể khi kết hợp bằng phương pháp hàn nhiệt hạch thông thường. Chúng bị nứt nóng nghiêm trọng, xốp và giảm mạnh tính chất cơ học. Hiểu các phân loại luyện kim là bước đầu tiên để bạn đánh giá tính khả thi của trạng thái rắn. Hướng dẫn này chia nhỏ hệ thống đánh số và đánh giá khả năng tương thích giữa các dòng sản phẩm rèn và đúc. Chúng tôi phác thảo những cân nhắc kỹ thuật mà bạn cần để đạt được các mối nối có độ bền cao, không có khuyết tật.
Động lực rèn so với đúc: Mặc dù FSW vượt trội với nhôm rèn, nhưng việc áp dụng nó cho nhôm đúc (1xx.x–9xx.x) yêu cầu điều chỉnh thông số cụ thể để quản lý độ xốp đúc có sẵn và độ dẫn nhiệt riêng biệt.
Sự phụ thuộc vào dụng cụ và thông số: Độ cứng và nhiệt độ của hợp kim quyết định trực tiếp việc lựa chọn vật liệu dao FSW, hình dạng chốt, tốc độ trục chính và tốc độ di chuyển ngang.
Khả năng hợp kim khác nhau: FSW cho phép kết nối đáng tin cậy các dòng nhôm khác nhau (ví dụ: 6xxx đến 7xxx) và các tổ hợp đúc-to-rèn mà không cần kết hợp kim loại phụ phức tạp cần có trong hàn nhiệt hạch.
Các phương pháp hàn nhiệt hạch truyền thống như MIG và TIG dựa vào việc nấu chảy vật liệu cơ bản và thêm kim loại phụ vào. Khi áp dụng cho các loại nhôm cụ thể, giai đoạn nấu chảy này gây ra các hư hỏng luyện kim nghiêm trọng. Vết nứt đông đặc xảy ra thường xuyên trong các hợp kim có phạm vi đóng băng rộng. Vật liệu co lại trong quá trình nguội và rách dọc theo ranh giới hạt. Độ xốp của hydro là một khiếm khuyết dai dẳng khác. Nhôm nóng chảy dễ dàng hấp thụ hydro, sau đó hydro bị giữ lại dưới dạng túi khí khi đông đặc nhanh chóng. Vùng ảnh hưởng nhiệt (HAZ) trong các mối hàn nhiệt hạch trải qua chu kỳ nhiệt cực độ. Điều này làm suy giảm tính chất cơ học của kim loại cơ bản, hòa tan hoặc làm thô các kết tủa tăng cường trong các hợp kim có thể xử lý nhiệt. Mối nối yếu hơn đáng kể so với vật liệu gốc.
Đánh giá sự thành công của khớp nối ở trạng thái rắn đòi hỏi các số liệu cơ bản cụ thể, có thể đo lường được. Khả năng duy trì độ bền kéo cuối cùng (UTS) là một chỉ số chính. Các mối nối FSW chất lượng cao có thể giữ lại một phần đáng kể độ bền kéo cuối cùng (UTS) của vật liệu gốc, mặc dù hiệu suất của mối nối thực tế phụ thuộc vào loạt hợp kim, nhiệt độ, độ dày, thiết kế mối nối và các thông số hàn. Cải thiện cuộc sống mệt mỏi cũng quan trọng không kém. Cấu trúc vi mô hạt mịn được tạo ra bởi biến dạng dẻo nghiêm trọng chống lại sự hình thành và lan truyền vết nứt dưới tải trọng theo chu kỳ. Việc loại bỏ hoàn toàn các vật liệu phụ tiêu hao và khí bảo vệ đóng vai trò vừa là thước đo chất lượng vừa là lợi thế của quy trình. Việc lắp ráp cuối cùng duy trì thành phần hóa học chính xác của hợp kim cơ bản mà không gây ô nhiễm.
Tích hợp Hàn nhôm bằng ma sát khuấy vào môi trường sản xuất mang lại lợi tức đầu tư đáng kể. Quy trình ở trạng thái rắn làm giảm đáng kể tỷ lệ phế liệu bằng cách loại bỏ các khuyết tật nhiệt hạch phổ biến như độ xốp và nứt nóng. Việc chuẩn bị trước khi hàn có thể được đơn giản hóa vì FSW thường yêu cầu ít hoặc không cần vát mép, mặc dù việc làm sạch và quản lý oxit thích hợp vẫn rất quan trọng để đảm bảo chất lượng mối hàn ổn định. Tiềm năng tự động hóa đối với các hình học khớp tuyến tính và phức tạp cho phép các nhà sản xuất triển khai các hệ thống FSW bằng robot hoặc điều khiển bằng CNC. Điều này đảm bảo sản xuất có năng suất cao, lặp lại. Khả năng mở rộng rất có lợi cho việc sản xuất các tấm liên tục lớn, khay pin và cấu trúc ép đùn nơi độ chính xác và tốc độ quyết định hiệu quả hoạt động.
Số liệu quy trình |
Sự kết hợp truyền thống (MIG/TIG) |
Hàn ma sát khuấy (FSW) |
|---|---|---|
Duy trì sức mạnh chung |
Phụ thuộc nhiều vào hợp kim và quy trình |
Nói chung là cao với các thông số được tối ưu hóa |
Tính nhạy cảm với khuyết tật |
Cao (độ xốp, nứt nóng) |
Thấp (Hợp nhất trạng thái rắn) |
Vật tư tiêu hao cần thiết |
Dây nạp, khí bảo vệ |
Không có |
Chuẩn bị trước khi hàn |
Thường xuyên phải làm sạch và chuẩn bị mối nối |
Chuẩn bị cạnh tối thiểu; đề nghị làm sạch bề mặt |
Ngành công nghiệp nhôm chia hợp kim thành hai loại chính dựa trên quy trình sản xuất của chúng: rèn và đúc. Hợp kim rèn tuân theo hệ thống 4 chữ số do Hiệp hội Nhôm (AA) và Hệ thống đánh số thống nhất (UNS) quản lý. Những vật liệu này bị biến dạng cơ học thành hình dạng thông qua cán, rèn hoặc ép đùn. Chúng có cấu trúc hạt định hướng phản ứng đặc biệt tốt với biến dạng dẻo nghiêm trọng của FSW. Hợp kim đúc sử dụng hệ thống thập phân cộng 3 chữ số (ví dụ: 356.0) và được hình thành bằng cách đổ kim loại nóng chảy vào khuôn. Vật đúc có cấu trúc hạt đẳng hướng, thường có đuôi gai với độ xốp vi mô vốn có. Trong quá trình FSW, dụng cụ phải phá vỡ cấu trúc đúc này, đòi hỏi lực nhấn và hình dạng dụng cụ khác nhau so với vật liệu rèn.
Hệ thống ký hiệu hợp kim nhôm phân loại hợp kim rèn thành các dòng khác nhau dựa trên các nguyên tố hợp kim chính và cơ chế tăng cường của chúng. Vì Hàn khuấy ma sát (FSW), dòng 1xxx , 3xxx và 5xxx nói chung là dễ hàn nhất vì dòng chảy dẻo tuyệt vời và đặc tính không thể xử lý nhiệt. Dòng 6xxx là dòng hợp kim kết cấu được sử dụng rộng rãi nhất, mang lại sự cân bằng tuyệt vời về độ bền, khả năng hàn và khả năng chống ăn mòn. Dòng 7xxx cung cấp độ bền cơ học cao nhất nhưng yêu cầu kiểm soát quy trình chặt chẽ hơn nhiều do cấu trúc vi mô được làm cứng bằng kết tủa.
Các nguyên tố hợp kim chính xác định từng dòng sản phẩm rèn và ảnh hưởng trực tiếp đến khả năng hàn ở trạng thái rắn, độ dẫn nhiệt và độ bền cơ học. Dòng 1xxx đại diện cho nhôm nguyên chất về mặt thương mại, có tính dẫn nhiệt cao nhưng độ bền cơ học thấp. Dòng 2xxx sử dụng đồng để có độ bền cao, lý tưởng cho ngành hàng không vũ trụ nhưng rất dễ bị nứt do nhiệt hạch. Dòng 3xxx dựa vào mangan để có độ bền vừa phải và khả năng làm việc tuyệt vời. Dòng 4xxx kết hợp silicon để hạ thấp điểm nóng chảy. Dòng 5xxx sử dụng magie để chống ăn mòn cấp độ hàng hải và tăng cường dung dịch rắn. Dòng 6xxx kết hợp magie và silicon, tạo ra các hợp kim linh hoạt, có thể ép đùn. Dòng 7xxx tận dụng kẽm để có độ bền tối đa, trong khi dòng 8xxx bao gồm các nguyên tố tiên tiến như lithium. Mỗi phần tử làm thay đổi ứng suất dòng chảy của vật liệu, quyết định đầu vào mô-men xoắn và nhiệt cần thiết trong quá trình FSW.
Dòng hợp kim |
Nguyên tố hợp kim sơ cấp |
Khả năng hàn của FSW |
Ứng dụng phổ biến |
|---|---|---|---|
1xxx |
Không có (Nhôm nguyên chất) |
Xuất sắc |
Dây dẫn điện, thiết bị hóa học |
2xxx |
đồng |
Tốt đến Xuất sắc (FSW; phụ thuộc vào quy trình) |
Cấu trúc hàng không vũ trụ, xe quân sự |
3xxx |
Mangan |
Tốt đến xuất sắc |
Bộ trao đổi nhiệt, sản phẩm tấm |
4xxx |
Silicon |
Tốt, phụ thuộc vào tham số |
Sản phẩm hàn, linh kiện ô tô |
5xxx |
Magie |
Xuất sắc |
Vỏ tàu biển, bình chịu áp lực |
6xxx |
Magiê & Silicon |
Xuất sắc |
Ô tô ép đùn, khung kiến trúc |
7xxx |
kẽm |
Từ Tốt đến Xuất sắc (FSW; yêu cầu kiểm soát quy trình chặt chẽ hơn) |
Phụ kiện máy bay, linh kiện chịu ứng suất cao |
8xxx |
Các yếu tố khác tùy theo cấp độ |
Phụ thuộc vào lớp |
Hàng không vũ trụ, ứng dụng nhôm đặc biệt |
Hợp kim nhôm được phân loại theo cơ chế tăng cường của chúng. Điều này quyết định cách chúng phản ứng với chu trình nhiệt của FSW. Các hợp kim không thể xử lý nhiệt (1xxx, 3xxx, 5xxx) có được độ bền thông qua quá trình làm cứng biến dạng (gia công nguội). Trong quá trình FSW, nhiệt sinh ra trong vùng bị ảnh hưởng cơ nhiệt (TMAZ) có thể gây ra hiện tượng ủ cục bộ. Điều này làm giảm nhẹ độ bền của vật liệu được làm cứng bằng sức căng (H-temper). Hợp kim có thể xử lý nhiệt (2xxx, 6xxx, 7xxx) phụ thuộc vào quá trình làm cứng kết tủa (T-temper). Chu trình nhiệt của FSW làm thay đổi các kết tủa này. Trong khi vùng khuấy trải qua quá trình kết tinh lại động, HAZ xung quanh trải qua quá trình kết tủa hoặc hòa tan. Điều này tạo ra một vùng được làm mềm. Bạn phải hiểu những thay đổi vi cấu trúc này để dự đoán hiệu suất của mối nối và thiết kế các phương pháp xử lý sau hàn.
Một sự khác biệt quan trọng khác là giữa hợp kim được tăng cường dung dịch rắn và hợp kim được làm cứng bằng kết tủa . Các hợp kim nhôm được tăng cường dung dịch rắn, chẳng hạn như hầu hết 1xxx, , 3xxx và 5xxx , có được độ bền chủ yếu thông qua các nguyên tố hợp kim hòa tan trong ma trận nhôm và gia công nguội. các loại Ngược lại, các hợp kim cứng kết tủa, bao gồm dòng 2xxx, , 6xxx và 7xxx , dựa vào các kết tủa tăng cường phân tán mịn hình thành trong quá trình xử lý nhiệt. Bởi vì FSW đưa ra các chu trình nhiệt cục bộ, nên các hợp kim được làm cứng kết tủa thường có độ mềm lớn hơn ở Vùng chịu ảnh hưởng của Nhiệt so với các hợp kim được tăng cường bằng dung dịch rắn.
Ký hiệu nhiệt độ được thêm vào số hợp kim (ví dụ: -O, -H, -T, -F, -W) cho biết lịch sử xử lý của vật liệu và trạng thái cơ học hiện tại. Nhiệt độ ủ (-O) thể hiện cường độ năng suất thấp nhất. Nó đòi hỏi ít mô-men xoắn dụng cụ hơn nhưng có nguy cơ tạo ra tia lửa quá mức nếu nhiệt đầu vào quá cao. Nhiệt độ được làm cứng bằng sức căng (-H) có thể yêu cầu cài đặt lực và nhiệt đầu vào khác nhau tùy thuộc vào loại và độ dày hợp kim. Nhiệt độ ủ nhân tạo (-T6) cho thấy năng suất ban đầu cao. Họ cần máy móc FSW mạnh mẽ có khả năng duy trì lực nhấn cao và mô-men xoắn trục chính. Tính khí quyết định giới hạn nhiệt độ xử lý. Vượt quá nhiệt độ tới hạn có thể làm suy giảm vĩnh viễn các tính chất cơ học của nhiệt độ có thể xử lý nhiệt, đòi hỏi phải kiểm soát chính xác RPM của trục chính và tốc độ di chuyển ngang.
Khả năng hàn của FSW thay đổi tùy theo loại hợp kim cụ thể, nhiệt độ, độ dày, cấu hình mối nối, dụng cụ và các thông số quy trình. Nhìn chung, hợp kim 1xxx, 3xxx, 5xxx và 6xxx cung cấp cửa sổ xử lý tương đối rộng, trong khi hợp kim 2xxx và 7xxx có độ bền cao thường yêu cầu kiểm soát nhiệt đầu vào chặt chẽ hơn, độ cứng của dụng cụ lớn hơn và phát triển tham số cẩn thận hơn. Hợp kim nhôm đúc và có hàm lượng silicon cao cũng có thể cần chú ý thêm đến độ mòn của dụng cụ và dòng chảy vật liệu.
Nhôm nguyên chất thương mại (1xxx), hợp kim mangan (3xxx) và hợp kim magie (5xxx) thể hiện khả năng tương thích FSW tuyệt vời. Những vật liệu này dễ dàng chảy dưới dụng cụ quay, tạo ra các mối nối không có khuyết tật với cửa sổ xử lý rộng. Vì các hợp kim này tương đối mềm nên các kỹ sư phải tối ưu hóa các thông số để ngăn chặn hiện tượng phát sáng quá mức và rách bề mặt. Tốc độ trục chính thấp hơn và tốc độ di chuyển ngang cao hơn thường mang lại kết quả tốt nhất bằng cách kiểm soát nhiệt đầu vào. Các ứng dụng phổ biến của dòng sản phẩm này bao gồm tấm biển, bình chịu áp lực và bộ trao đổi nhiệt. Trong các ứng dụng này, khả năng chống ăn mòn và khả năng định hình được ưu tiên hơn độ bền kéo cuối cùng.
Dòng 2xxx và 7xxx thúc đẩy việc áp dụng FSW trong lĩnh vực hàng không vũ trụ và quốc phòng. Các hợp kim này có tỷ lệ cường độ trên trọng lượng cao nhưng bị nứt nóng nghiêm trọng và suy giảm đặc tính khi hàn tổng hợp. FSW kết hợp các hợp kim nhạy cảm với vết nứt này mà không cần kim loại phụ bằng cách giữ vật liệu ở trạng thái rắn. Nó hoàn toàn tránh được giai đoạn lỏng. Việc kết hợp các loại này đòi hỏi phải kiểm soát nhiệt đầu vào chính xác. Nhiệt độ quá cao gây ra sự lão hóa quá mức của các kết tủa tăng cường trong HAZ, dẫn đến độ bền của khớp giảm mạnh. Các kỹ sư sử dụng hệ thống làm mát chủ động hoặc kiểm soát thông số nghiêm ngặt để thu hẹp HAZ và bảo toàn các đặc tính cơ học của kim loại cơ bản.
Hợp kim rèn giàu silicon trong dòng 4xxx có độ bền vừa phải và khả năng chống mài mòn tuyệt vời. Chúng thường được sử dụng trong các bộ phận động cơ ô tô và dây hàn. Khả năng hàn ở trạng thái rắn của chúng nhìn chung là tốt, nhưng hàm lượng silicon cao đặt ra những thách thức đặc biệt. Hàm lượng silicon cao hơn có thể làm tăng độ mài mòn của dụng cụ mài mòn, đặc biệt trong các ứng dụng FSW đòi hỏi khắt khe hoặc khối lượng lớn. Gia công hợp kim dòng 4xxx thường yêu cầu vật liệu dụng cụ tiên tiến hoặc lớp phủ chuyên dụng để duy trì cấu hình chốt và đảm bảo chất lượng mối nối ổn định trong quá trình sản xuất lâu dài.
Dòng 6xxx là xương sống của cấu trúc nhôm ép đùn. Nó được sử dụng rộng rãi trong khay ắc quy ô tô, toa xe lửa và khung kiến trúc. FSW có hiệu quả cao khi nối các sản phẩm ép đùn 6xxx. Thách thức chính nằm ở việc cân bằng tốc độ di chuyển ngang và độ bền của mối nối để duy trì tính toàn vẹn của cấu trúc, đặc biệt là ở nhiệt độ T6. Tốc độ di chuyển nhanh giúp giảm thiểu lượng nhiệt đầu vào và hạn chế độ rộng của HAZ đã được làm mềm. Đẩy tốc độ quá cao có nguy cơ thâm nhập không đầy đủ hoặc sai sót ở gốc. Cần tối ưu hóa hình dạng công cụ để tối đa hóa dòng nguyên liệu ở tốc độ cao để sản xuất loạt 6xxx khối lượng lớn.
Dòng 8xxx, đặc biệt là hợp kim Nhôm-Lithium (Al-Li), đại diện cho các cấu trúc hàng không vũ trụ hạng nhẹ, phương tiện phóng và thùng đông lạnh tiên tiến. Lithium làm giảm mật độ của nhôm đồng thời tăng mô đun đàn hồi của nó. Hợp kim Al-Li hàn nóng chảy gây ra hiện tượng nứt nóng cực độ và bay hơi lithium. Xử lý trạng thái rắn hoàn toàn tránh được những vấn đề này. FSW giữ lại lithium trong ma trận hợp kim và ngăn ngừa hiện tượng nứt do đông đặc. FSW đã trở thành một phương pháp nối trạng thái rắn quan trọng cho các cấu trúc Al-Li quy mô lớn trong kỹ thuật hàng không vũ trụ hiện đại.
Nhôm đúc hàn ma sát tạo ra những thách thức xử lý khác với những thách thức gặp phải với hợp kim rèn. Vật đúc, đặc biệt là các hợp kim có hàm lượng silicon cao như A356, chứa các hạt giàu silicon cứng có thể làm tăng độ mài mòn trên dụng cụ FSW, có khả năng ảnh hưởng đến hình dạng chốt và tính nhất quán của mối hàn trong quá trình sản xuất kéo dài. Ngoài ra, cấu trúc vi mô đúc, độ xốp, tình trạng bề mặt và sự thay đổi độ dày cục bộ có thể ảnh hưởng đến dòng vật liệu trong quá trình hàn. Những đặc điểm này làm cho thiết kế công cụ phù hợp, cố định chắc chắn và tối ưu hóa tham số quy trình một cách cẩn thận, đặc biệt quan trọng khi áp dụng FSW cho nhôm đúc.
Một trong những ưu điểm quan trọng của việc áp dụng FSW cho nhôm đúc là khả năng giảm ảnh hưởng của độ xốp trong vùng xử lý. Vật đúc có thể chứa các khuyết tật về độ xốp và co ngót vi mô do quá trình hóa rắn. Trong quá trình FSW, lực nén và biến dạng dẻo nghiêm trọng có thể đóng hoặc phân phối lại một số lỗ rỗng có sẵn trong vùng khuấy, trong khi quá trình ở trạng thái rắn tránh được sự giãn nở khí liên quan đến hàn nhiệt hạch. Kết quả là FSW được tối ưu hóa đúng cách có thể tạo ra vùng hàn chắc chắn hơn và cải thiện tính toàn vẹn của mối hàn. Tuy nhiên, chất lượng mối hàn cuối cùng vẫn phụ thuộc vào chất lượng vật đúc ban đầu, độ xốp, thành phần hợp kim, thiết kế mối hàn và các thông số hàn.
Các ứng dụng ô tô và kết cấu thường xuyên yêu cầu nối các thành phần nhôm đúc với vật liệu ép đùn. FSW có thể có hiệu quả đối với những tổ hợp nhôm khác nhau này, nhưng quy trình này đòi hỏi phải đánh giá cẩn thận về vị trí đặt vật liệu, độ lệch dụng cụ, hình học mối nối và các thông số hàn. Bởi vì hợp kim đúc và rèn có thể khác nhau đáng kể về thành phần, độ cứng, cấu trúc vi mô và đặc tính dòng vật liệu, nên phải thiết lập chiến lược hàn tối ưu cho từng tổ hợp hợp kim cụ thể.
Đánh giá vị trí vật liệu ở các mặt tiến và lùi dựa trên sự kết hợp hợp kim đúc và rèn cụ thể cũng như đặc tính dòng vật liệu của chúng.
Tối ưu hóa độ lệch dao để thúc đẩy quá trình trộn vật liệu đầy đủ và dòng chảy ổn định trên bề mặt đúc-to-rèn.
Kiểm soát độ sâu nhấn và lực dọc trục để phù hợp với sự thay đổi độ dày và kích thước của các bộ phận trong khi vẫn duy trì sự tiếp xúc nhất quán với vai.
Giám sát các thông số chính của quy trình như mômen trục chính, lực dọc trục, tốc độ quay và tốc độ di chuyển để duy trì điều kiện hàn ổn định và chất lượng mối nối ổn định.
Vật liệu và hình dạng của dụng cụ phải được lựa chọn theo hợp kim nhôm cụ thể, độ dày vật liệu, cấu hình mối nối, thông số hàn và khối lượng sản xuất dự kiến. Thép công cụ H13 thường được sử dụng cho nhiều ứng dụng nhôm FSW, nhưng độ mài mòn của dụng cụ có thể tăng lên khi hàn các hợp kim đúc bị mài mòn hoặc trong điều kiện sản xuất chịu tải cao đòi hỏi khắt khe. Trong các ứng dụng này, có thể xem xét sử dụng nhiều vật liệu dụng cụ chịu mài mòn hơn, xử lý bề mặt hoặc lớp phủ chuyên dụng hơn dựa trên tuổi thọ dụng cụ cần thiết và các điều kiện xử lý. Hình dạng chốt và vai cũng phải được tối ưu hóa cho đặc tính dòng vật liệu của hợp kim cụ thể để thúc đẩy dòng vật liệu ổn định và giảm thiểu các khuyết tật của mối hàn.
Cân bằng tốc độ trục chính (RPM) và tốc độ di chuyển ngang (tốc độ di chuyển) là cốt lõi của quản lý nhiệt đầu vào trong FSW. Hợp kim có độ dẫn nhiệt cao yêu cầu RPM cao hơn để tạo ra đủ nhiệt ma sát trước khi vật liệu xung quanh tiêu thụ nhiệt. Chạy RPM quá cao so với tốc độ di chuyển ngang sẽ tạo ra mối hàn nóng, dẫn đến tạo ra tia lửa quá mức, rách bề mặt và suy giảm nghiêm trọng HAZ. Chạy tốc độ ngang quá nhanh so với RPM sẽ dẫn đến mối hàn nguội, trong đó độ dẻo không đủ sẽ gây ra các khuyết tật lỗ sâu đục và sự cố kết không hoàn toàn. Khung quyết định nghiêm ngặt dựa trên điểm nóng chảy và độ dẫn nhiệt của hợp kim sẽ thiết lập cửa sổ xử lý tối ưu.
Đối với các hợp kim nhôm có thể xử lý nhiệt như dòng 2xxx, 6xxx và 7xxx, chu trình nhiệt của FSW có thể làm thay đổi các kết tủa tăng cường và có thể tạo ra các vùng bị mềm trong vùng ảnh hưởng nhiệt (HAZ). Tùy thuộc vào hợp kim, nhiệt độ ban đầu, các thông số hàn và các tính chất cơ học cần thiết, quá trình lão hóa tự nhiên hoặc xử lý nhiệt sau hàn có thể được xem xét để cải thiện các đặc tính sau hàn. Lão hóa tự nhiên có thể phục hồi một phần độ bền trong một số hợp kim, trong khi lão hóa nhân tạo hoặc các chiến lược xử lý nhiệt khác có thể làm thay đổi thêm trạng thái kết tủa và hiệu suất cơ học. Do đó, việc xử lý sau hàn thích hợp phải được đánh giá cho hợp kim và ứng dụng cụ thể, xem xét hiệu suất của mối nối, độ ổn định kích thước, yêu cầu sản xuất và chi phí xử lý.
Các khuyết tật gốc và liên kết hôn là mối quan tâm quan trọng về chất lượng trong hàn ma sát khuấy. Chúng có thể phát triển khi độ xuyên thấu không đủ, dòng vật liệu không đủ hoặc các lớp oxit dai dẳng ngăn cản sự liên kết hoàn toàn gần chân khớp. Bởi vì những khuyết tật này có thể khó phát hiện bằng mắt thường và có thể làm giảm hiệu suất mỏi và độ bền của mối nối, nên cần phải kiểm soát cẩn thận chiều dài chốt, độ sâu nhấn, độ khít của mối nối và các thông số quy trình. Hình dạng chốt và độ sâu xuyên thấu phải được chọn theo độ dày phôi và cấu hình lớp nền. Khi có sự thay đổi độ dày hoặc yêu cầu chất lượng khắt khe, việc giám sát lực hoặc vị trí có thể giúp duy trì độ xuyên thấu của mối hàn nhất quán.
Hàn ma sát khuấy tạo ra lực dọc trục và lực ngang đáng kể khi dụng cụ quay đi qua mối nối. Hệ thống cố định phải cung cấp đủ độ cứng và lực kẹp để ngăn cản việc nâng, tách hoặc di chuyển phôi trong quá trình hàn. Việc cố định không thích hợp có thể góp phần gây ra chớp sáng quá mức, khớp không khớp và các khuyết tật bên trong. Hợp kim có độ bền cao hơn, tiết diện dày hơn và điều kiện hàn khắt khe có thể yêu cầu độ cứng và khả năng kẹp của máy cao hơn. Do đó, thiết kế đồ gá nên xem xét hình dạng phôi, hợp kim, độ dày, các thông số hàn và lực xử lý dự kiến. Hệ thống kẹp thủy lực, khí nén hoặc cơ khí có thể được lựa chọn tùy theo ứng dụng, cùng với kết cấu nền đủ cứng để giảm thiểu độ lệch trong quá trình hàn.
Đảm bảo chất lượng cho các bộ phận hàn ma sát có thể kết hợp giám sát quá trình, kiểm tra trực quan, kiểm tra kích thước, kiểm tra cơ học và kiểm tra không phá hủy (NDT), tùy thuộc vào yêu cầu ứng dụng và nghiệm thu. Các khuyết tật bên trong như lỗ rỗng, thiếu khả năng xuyên thấu và một số khuyết tật ở rễ có thể không được xác định chỉ bằng kiểm tra trực quan. Kiểm tra siêu âm, bao gồm kiểm tra siêu âm mảng pha (PAUT), có thể được sử dụng để đánh giá một số điểm gián đoạn bên trong, trong khi kiểm tra bằng chụp ảnh bức xạ cũng có thể được áp dụng khi thích hợp. Tuy nhiên, các khuyết tật đóng chặt như liên kết hôn có thể đặc biệt khó khăn để phát hiện một cách đáng tin cậy bằng các phương pháp NDT thông thường. Do đó, đối với các ứng dụng quan trọng, phương pháp kiểm tra và tiêu chí chấp nhận phải được lựa chọn theo hình dạng khớp, vật liệu, loại khuyết tật dự kiến và yêu cầu chất lượng hiện hành.
Để thực hiện thành công công nghệ hàn nhôm ma sát khuấy đòi hỏi phải lựa chọn dòng hợp kim nhôm phù hợp, tối ưu hóa các thông số hàn và duy trì kiểm soát quy trình chính xác trong suốt quá trình sản xuất. Bằng cách hiểu rõ khả năng hàn của hợp kim, đặc tính xử lý nhiệt và các yêu cầu về dụng cụ, nhà sản xuất có thể tạo ra các mối nối chắc chắn hơn, đáng tin cậy hơn đồng thời giảm các khuyết tật hàn nhiệt hạch phổ biến và cải thiện hiệu quả sản xuất lâu dài.

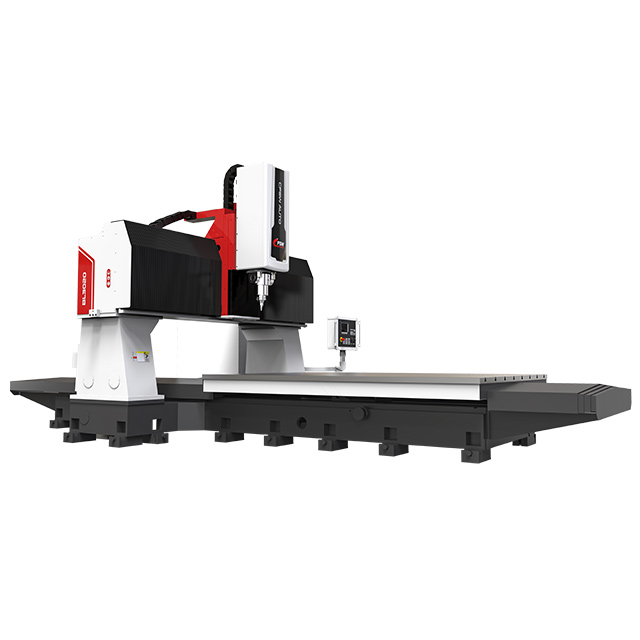

Làm việc với nhà cung cấp giải pháp hàn ma sát khuấy có kinh nghiệm cũng quan trọng không kém để đảm bảo chất lượng mối hàn ổn định và hiệu suất sản xuất đáng tin cậy. Zhihui chuyên về thiết bị hàn khuấy ma sát tiên tiến, các giải pháp tự động hóa FSW tùy chỉnh và hỗ trợ kỹ thuật chuyên nghiệp, giúp khách hàng nâng cao năng suất và chất lượng hàn trong các ngành hàng không vũ trụ, ô tô, đường sắt, hàng hải, pin và các ngành sản xuất cao cấp khác.
Bắt đầu nghiên cứu tính khả thi dựa trên các loại hợp kim nhôm cụ thể và chỉ định nhiệt độ của bạn để xác định khả năng tương thích FSW cơ bản.
Yêu cầu kiểm tra phiếu hàn từ nhà cung cấp FSW để xác nhận các đặc tính cơ học và khả năng duy trì UTS có thể đạt được cho ứng dụng cụ thể của bạn.
Tham khảo ý kiến của kỹ sư xử lý và dụng cụ FSW để xác định các thông số mối hàn sơ bộ, bao gồm RPM của trục chính, tốc độ di chuyển ngang và hình dạng dụng cụ.
Thiết kế và mua đồ gá CNC cứng có khả năng chịu được lực rèn hướng xuống cao cần thiết để nối ở trạng thái rắn.
Đ: Vâng. Nhôm 7075 có thể được hàn bằng ma sát khuấy thành công với dụng cụ thích hợp, kiểm soát nhiệt đầu vào và các thông số quy trình. Bởi vì FSW hoạt động dưới điểm nóng chảy nên nó làm giảm đáng kể vết nứt đông đặc và độ xốp liên quan đến hàn nóng chảy thông thường của hợp kim 7xxx cường độ cao.
Trả lời: Không có hợp kim nhôm nào 'tốt nhất' cho FSW. Dòng 5xxx và 6xxx được sử dụng rộng rãi vì chúng thường cung cấp dòng nguyên liệu tốt và cửa sổ quy trình rộng. Hợp kim 2xxx và 7xxx cường độ cao cũng có thể được hàn khuấy bằng ma sát thành công, nhưng thường yêu cầu kiểm soát chặt chẽ hơn các thông số nhiệt, dụng cụ và hàn.
Trả lời: FSW giới thiệu một chu trình nhiệt cục bộ có thể thay đổi kết tủa tăng cường trong các hợp kim nhôm có thể xử lý nhiệt như dòng 2xxx, 6xxx và 7xxx. Vùng ảnh hưởng nhiệt (HAZ) có thể bị kết tủa thô hoặc hòa tan, dẫn đến mềm cục bộ. Mức độ giảm cường độ phụ thuộc vào các thông số hợp kim, nhiệt độ, nhiệt đầu vào, độ dày và mối hàn.
Đ: Vâng. FSW có thể tham gia nhiều tổ hợp nhôm khác nhau, bao gồm các mối nối 6xxx-to-7xxx và các mối nối đúc-to-rèn. Hàn thành công phụ thuộc vào khả năng tương thích của hợp kim, vị trí vật liệu, độ lệch dụng cụ, thiết kế mối nối và các thông số quy trình. Bởi vì FSW là một quy trình ở trạng thái rắn nên nó tránh được nhiều vấn đề về khả năng tương thích của kim loại phụ liên quan đến hàn nhiệt hạch thông thường.
Trả lời: Nhiều hợp kim nhôm 2xxx dễ bị nứt do đông đặc và suy giảm đặc tính trong quá trình hàn nhiệt hạch thông thường. FSW nối vật liệu mà không làm nóng chảy nó, giảm đáng kể các khuyết tật liên quan đến quá trình đông đặc đồng thời cho phép các mối nối có độ bền cao khi các thông số hàn và nhiệt đầu vào được kiểm soát hợp lý.
