Der Übergang vom traditionellen Schmelzschweißen zum Festkörperfügen verändert die Art und Weise, wie wir hochfeste Aluminiumbaugruppen in der Luft- und Raumfahrt-, Automobil- und Schiffsfertigung handhaben. Um die Schweißbarkeit zu bestimmen, müssen Sie sich im Bezeichnungssystem für Aluminiumlegierungen zurechtfinden. Viele Hochleistungsgüten, insbesondere in den Serien 2xxx und 7xxx, stellen erhebliche Herausforderungen dar, wenn sie mit herkömmlichen Schmelzschweißverfahren verbunden werden. Sie leiden unter starker Heißrissbildung, Porosität und massiven Einbußen der mechanischen Eigenschaften. Das Verständnis metallurgischer Klassifizierungen ist Ihr erster Schritt zur Bewertung der Festkörper-Machbarkeit. Dieser Leitfaden erläutert das Nummerierungssystem und bewertet die Kompatibilität zwischen Schmiede- und Gussserien. Wir skizzieren die technischen Kompromisse, die Sie benötigen, um fehlerfreie, hochfeste Verbindungen zu erreichen.
Knet- vs. Gussdynamik: Während sich FSW bei Knetaluminium auszeichnet, erfordert die Anwendung auf Gussaluminium (1xx.x–9xx.x) spezifische Parameteranpassungen, um die bereits vorhandene Porosität des Gussteils und ausgeprägte Wärmeleitfähigkeiten zu verwalten.
Werkzeug- und Parameterabhängigkeiten: Härte und Härte der Legierung bestimmen direkt die Materialauswahl des FSW-Werkzeugs, die Stiftgeometrie, die Spindelgeschwindigkeit und die Verfahrgeschwindigkeiten.
Möglichkeiten für unterschiedliche Legierungen: FSW ermöglicht die zuverlässige Verbindung unterschiedlicher Aluminiumserien (z. B. 6xxx bis 7xxx) und Guss-zu-Knet-Kombinationen ohne die beim Schmelzschweißen erforderliche komplexe Schweißzusatzmetallanpassung.
Herkömmliche Schmelzschweißverfahren wie MIG und WIG basieren auf dem Schmelzen des Grundmaterials und dem Hinzufügen eines Zusatzmetalls. Bei bestimmten Aluminiumsorten führt diese Schmelzphase zu schwerwiegenden metallurgischen Fehlern. Bei Legierungen mit großen Erstarrungsbereichen kommt es häufig zu Erstarrungsrissen. Beim Abkühlen zieht sich das Material zusammen und reißt entlang der Korngrenzen. Ein weiterer anhaltender Mangel ist die Wasserstoffporosität. Geschmolzenes Aluminium absorbiert leicht Wasserstoff, der dann bei schneller Erstarrung in Gastaschen eingeschlossen wird. Die Wärmeeinflusszone (HAZ) in Schmelzschweißnähten unterliegt extremen Temperaturwechseln. Dadurch verschlechtern sich die mechanischen Eigenschaften des Grundmetalls, wodurch die festigenden Ausscheidungen in wärmebehandelbaren Legierungen aufgelöst oder vergröbert werden. Die Verbindung bleibt deutlich schwächer als das Ausgangsmaterial.
Die Bewertung des Erfolgs einer Festkörperverbindung erfordert spezifische, messbare Basismetriken. Der Erhalt der ultimativen Zugfestigkeit (UTS) ist ein primärer Indikator. Hochwertige FSW-Verbindungen können einen erheblichen Teil der Zugfestigkeit (UTS) des Grundmaterials beibehalten, obwohl die tatsächliche Verbindungseffizienz von der Legierungsreihe, der Härte, der Dicke, dem Verbindungsdesign und den Schweißparametern abhängt. Ebenso wichtig sind Verbesserungen der Lebensdauer bei Ermüdung. Die durch starke plastische Verformung erzeugte feinkörnige Mikrostruktur widersteht der Rissbildung und -ausbreitung unter zyklischer Belastung. Der vollständige Verzicht auf Verbrauchsfüllstoffe und Schutzgase dient sowohl als Qualitätsmaßstab als auch als Prozessvorteil. Bei der Endmontage bleibt die genaue chemische Zusammensetzung der Grundlegierungen ohne eingebrachte Verunreinigungen erhalten.

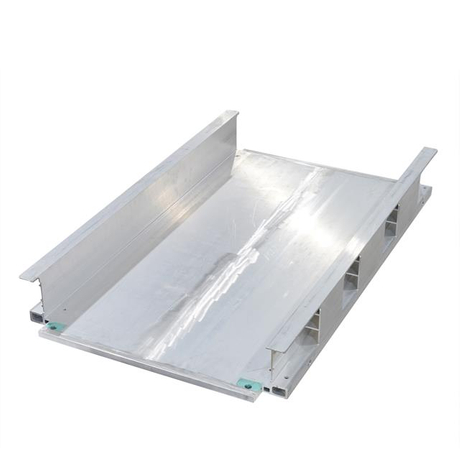

Integrieren Das Reibrührschweißen von Aluminium in Produktionsumgebungen führt zu einer erheblichen Kapitalrendite. Der Festkörperprozess reduziert die Ausschussrate drastisch, indem er häufige Schmelzfehler wie Porosität und Heißrisse beseitigt. Die Vorbereitung vor dem Schweißen kann vereinfacht werden, da FSW im Allgemeinen nur wenig oder gar keine Kantenabschrägung erfordert, obwohl eine ordnungsgemäße Reinigung und Oxidbehandlung für eine gleichbleibende Verbindungsqualität weiterhin wichtig sind. Das Automatisierungspotenzial für lineare und komplexe Verbindungsgeometrien ermöglicht es Herstellern, roboter- oder CNC-gesteuerte FSW-Systeme einzusetzen. Dies gewährleistet eine wiederholbare Produktion mit hohem Durchsatz. Die Skalierbarkeit ist von großem Vorteil bei der Herstellung großer Endlosplatten, Batterieträger und struktureller Extrusionen, bei denen Präzision und Geschwindigkeit die betriebliche Effizienz bestimmen.
Prozessmetrik |
Traditionelle Fusion (MIG/TIG) |
Reibrührschweißen (FSW) |
|---|---|---|
Erhaltung der Gelenkkraft |
Stark legierungs- und prozessabhängig |
Im Allgemeinen hoch mit optimierten Parametern |
Fehleranfälligkeit |
Hoch (Porosität, Heißrissbildung) |
Niedrig (Solid-State-Konsolidierung) |
Verbrauchsmaterialien erforderlich |
Zusatzdraht, Schutzgas |
Keiner |
Vorbereitung vor dem Schweißen |
Oft ist eine Reinigung und Fugenvorbereitung erforderlich |
Minimale Kantenvorbereitung; Saubere Oberflächen empfohlen |
Die Aluminiumindustrie unterteilt Legierungen anhand ihres Herstellungsverfahrens in zwei Hauptkategorien: Schmiede- und Gusslegierungen. Knetlegierungen folgen einem 4-stelligen System, das von der Aluminium Association (AA) und dem Unified Numbering System (UNS) geregelt wird. Diese Materialien werden durch Walzen, Schmieden oder Extrudieren mechanisch in Form gebracht. Sie verfügen über eine gerichtete Kornstruktur, die besonders gut auf die starke plastische Verformung von FSW reagiert. Gusslegierungen verwenden ein 3-stelliges Plus-Dezimalsystem (z. B. 356,0) und werden durch Gießen von geschmolzenem Metall in Formen geformt. Gussteile besitzen eine isotrope, oft dendritische Kornstruktur mit inhärenter Mikroporosität. Beim FSW muss das Werkzeug diese Gussstruktur aufbrechen, was im Vergleich zu bearbeiteten Materialien andere Eintauchkräfte und Werkzeuggeometrien erfordert.
Das Bezeichnungssystem für Aluminiumlegierungen klassifiziert Knetlegierungen anhand ihrer primären Legierungselemente und Verstärkungsmechanismen in verschiedene Serien. Für Beim Reibrührschweißen (FSW) sind die Serien 1xxx, , 3xxx und 5xxx aufgrund ihres ausgezeichneten plastischen Fließens und ihrer nicht wärmebehandelbaren Eigenschaften im Allgemeinen am einfachsten zu schweißen. Die 6xxx- Serie ist die am weitesten verbreitete Familie von Strukturlegierungen und bietet ein hervorragendes Gleichgewicht zwischen Festigkeit, Schweißbarkeit und Korrosionsbeständigkeit. Die 7xxx- Serie bietet die höchste mechanische Festigkeit, erfordert jedoch aufgrund ihrer ausscheidungsgehärteten Mikrostruktur eine viel strengere Prozesskontrolle.
Die primären Legierungselemente definieren jede Schmiedeserie und beeinflussen direkt die Festkörperschweißbarkeit, die Wärmeleitfähigkeit und die mechanische Beständigkeit. Die 1xxx-Serie besteht aus handelsüblichem reinem Aluminium und bietet eine hohe Wärmeleitfähigkeit, aber einen geringen mechanischen Widerstand. Die 2xxx-Serie nutzt Kupfer für eine hohe Festigkeit, was sie ideal für die Luft- und Raumfahrt macht, aber sehr anfällig für Schmelzrisse ist. Die 3xxx-Serie basiert auf Mangan für mäßige Festigkeit und hervorragende Verarbeitbarkeit. Die 4xxx-Serie enthält Silizium, um den Schmelzpunkt zu senken. Die 5xxx-Serie verwendet Magnesium für Korrosionsbeständigkeit in Marinequalität und Festigung der festen Lösung. Die 6xxx-Serie kombiniert Magnesium und Silizium und schafft so vielseitige, extrudierbare Legierungen. Die 7xxx-Serie nutzt Zink für maximale Festigkeit, während die 8xxx-Serie fortschrittliche Elemente wie Lithium enthält. Jedes Element verändert die Fließspannung des Materials und bestimmt das Drehmoment und die Wärmezufuhr, die während des FSW-Prozesses erforderlich sind.
Legierungsserie |
Primäres Legierungselement |
FSW-Schweißbarkeit |
Allgemeine Anwendungen |
|---|---|---|---|
1xxx |
Keine (Reinaluminium) |
Exzellent |
Elektrische Leiter, chemische Ausrüstung |
2xxx |
Kupfer |
Gut bis Ausgezeichnet (FSW; prozessabhängig) |
Luft- und Raumfahrtstrukturen, Militärfahrzeuge |
3xxx |
Mangan |
Gut bis ausgezeichnet |
Wärmetauscher, Blechprodukte |
4xxx |
Silizium |
Gut, Parameterabhängig |
Schweißprodukte, Automobilkomponenten |
5xxx |
Magnesium |
Exzellent |
Schiffsrümpfe, Druckbehälter |
6xxx |
Magnesium und Silizium |
Exzellent |
Automobilprofile, Architekturrahmen |
7xxx |
Zink |
Gut bis ausgezeichnet (FSW; strengere Prozesskontrolle erforderlich) |
Flugzeugbeschläge, hochbeanspruchte Bauteile |
8xxx |
Weitere Elemente je nach Sorte |
Klassenabhängig |
Luft- und Raumfahrt, Spezialaluminiumanwendungen |
Aluminiumlegierungen werden nach ihren Festigkeitsmechanismen kategorisiert. Dies bestimmt, wie sie auf den thermischen Zyklus von FSW reagieren. Nicht vergütbare Legierungen (1xxx, 3xxx, 5xxx) gewinnen durch Kaltverfestigung (Kaltverfestigung) an Festigkeit. Beim FSW kann die in der thermomechanisch beeinflussten Zone (TMAZ) erzeugte Wärme zu einem lokalen Glühen führen. Dadurch verringert sich die Festigkeit kaltverfestigter (H-Temper) Werkstoffe geringfügig. Aushärtbare Legierungen (2xxx, 6xxx, 7xxx) basieren auf der Ausscheidungshärtung (T-Temper). Der thermische Zyklus von FSW verändert diese Niederschläge. Während die Rührzone einer dynamischen Rekristallisation unterliegt, kommt es in der umgebenden HAZ zu einer Vergröberung oder Auflösung des Niederschlags. Dadurch entsteht ein weicherer Bereich. Sie müssen diese mikrostrukturellen Veränderungen verstehen, um die Leistung der Verbindung vorherzusagen und Behandlungen nach dem Schweißen zu entwerfen.
Eine weitere wichtige Unterscheidung besteht zwischen mischkristallverfestigten Legierungen und ausscheidungsgehärteten Legierungen . Mischkristallverfestigte Aluminiumlegierungen, wie die meisten Qualitäten der Serien 1xxx , , 3xxx und 5xxx , erhalten ihre Festigkeit hauptsächlich durch in der Aluminiummatrix gelöste Legierungselemente und Kaltumformung. Im Gegensatz dazu basieren ausscheidungsgehärtete Legierungen, einschließlich der Serien 2xxx, , 6xxx und 7xxx , auf fein verteilten, festigenden Ausscheidungen, die während der Wärmebehandlung gebildet werden. Da FSW lokalisierte thermische Zyklen einführt, erfahren ausscheidungsgehärtete Legierungen im Allgemeinen eine stärkere Erweichung in der Wärmeeinflusszone als mischkristallverstärkte Legierungen.
Die an die Legierungsnummer angehängte Härtebezeichnung (z. B. -O, -H, -T, -F, -W) gibt Aufschluss über die Verarbeitungsgeschichte des Materials und den aktuellen mechanischen Zustand. Ein geglühter (-O) Zustand weist die niedrigste Streckgrenze auf. Es erfordert ein geringeres Werkzeugdrehmoment, birgt jedoch die Gefahr einer übermäßigen Gratbildung, wenn die Wärmezufuhr zu hoch ist. Kaltverfestigte (-H) Härtegrade können je nach Legierungssorte und -dicke unterschiedliche Einstellungen für die Kraft- und Wärmezufuhr erfordern. Künstlich gealterte (-T6) Härtegrade bieten hohe Anfangsstreckgrenzen. Sie erfordern robuste FSW-Maschinen, die hohe Eintauchkräfte und Spindeldrehmomente aufrechterhalten können. Das Temperament bestimmt die Verarbeitungstemperaturgrenzen. Das Überschreiten kritischer Temperaturen kann die mechanischen Eigenschaften wärmebehandelbarer Vergütungen dauerhaft verschlechtern und erfordert eine präzise Steuerung der Spindeldrehzahl und der Verfahrgeschwindigkeit.
Die FSW-Schweißbarkeit variiert je nach Legierungssorte, Härte, Dicke, Verbindungskonfiguration, Werkzeug und Prozessparametern. Im Allgemeinen bieten 1xxx-, 3xxx-, 5xxx- und 6xxx-Legierungen relativ breite Verarbeitungsfenster, während hochfeste 2xxx- und 7xxx-Legierungen typischerweise eine strengere Wärmezufuhrkontrolle, eine größere Werkzeugsteifigkeit und eine sorgfältigere Parameterentwicklung erfordern. Bei Gussaluminiumlegierungen und Aluminiumlegierungen mit hohem Siliziumgehalt kann außerdem besondere Aufmerksamkeit auf den Werkzeugverschleiß und den Materialfluss erforderlich sein.
Handelsüblich reines Aluminium (1xxx), Manganlegierungen (3xxx) und Magnesiumlegierungen (5xxx) weisen eine hervorragende FSW-Kompatibilität auf. Diese Materialien fließen problemlos unter das rotierende Werkzeug und erzeugen fehlerfreie Verbindungen mit breiten Verarbeitungsfenstern. Da diese Legierungen relativ weich sind, müssen Ingenieure die Parameter optimieren, um übermäßige Gratbildung und Oberflächenrisse zu verhindern. Niedrigere Spindelgeschwindigkeiten und höhere Verfahrgeschwindigkeiten führen häufig zu den besten Ergebnissen durch die Steuerung des Wärmeeintrags. Zu den üblichen Anwendungen dieser Serien gehören Schiffsschalttafeln, Druckbehälter und Wärmetauscher. Bei diesen Anwendungen haben Korrosionsbeständigkeit und Formbarkeit Vorrang vor höchster Zugfestigkeit.
Die Serien 2xxx und 7xxx treiben die FSW-Einführung in den Bereichen Luft- und Raumfahrt und Verteidigung voran. Diese Legierungen bieten ein hohes Verhältnis von Festigkeit zu Gewicht, weisen jedoch beim Schmelzschweißen starke Heißrisse und eine Verschlechterung der Eigenschaften auf. FSW verbindet diese rissempfindlichen Legierungen ohne Zusatzmetalle, indem es das Material im festen Zustand hält. Die Liquidusphase wird vollständig vermieden. Das Fügen dieser Sorten erfordert eine präzise Steuerung der Wärmezufuhr. Übermäßige Hitze führt zu einer übermäßigen Alterung der festigenden Ausscheidungen in der WEZ, was zu einem drastischen Abfall der Verbindungsfestigkeit führt. Ingenieure nutzen aktive Kühlsysteme oder eine strenge Parameterkontrolle, um die HAZ einzugrenzen und die mechanischen Eigenschaften des Grundmetalls zu bewahren.
Siliziumreiche Knetlegierungen der 4xxx-Serie bieten mäßige Festigkeit und ausgezeichnete Verschleißfestigkeit. Sie werden häufig in Motorkomponenten und Schweißdrähten für Kraftfahrzeuge verwendet. Ihre Festkörperschweißbarkeit ist im Allgemeinen gut, der hohe Siliziumgehalt stellt jedoch besondere Herausforderungen dar. Ein höherer Siliziumgehalt kann den Verschleiß des abrasiven Werkzeugs erhöhen, insbesondere bei anspruchsvollen oder hochvolumigen FSW-Anwendungen. Die Verarbeitung von Legierungen der 4xxx-Serie erfordert häufig fortschrittliche Werkzeugmaterialien oder spezielle Beschichtungen, um das Stiftprofil beizubehalten und eine gleichbleibende Verbindungsqualität über lange Produktionsläufe hinweg sicherzustellen.
Die 6xxx-Serie ist das Rückgrat der strukturellen Aluminium-Strangpressprofile. Es wird häufig in Automobilbatteriekästen, Triebwagen und Architekturrahmen verwendet. FSW eignet sich hervorragend zum Verbinden von 6xxx-Profilen. Die größte Herausforderung besteht darin, die Quergeschwindigkeit und die Verbindungsstärke auszubalancieren, um die strukturelle Integrität aufrechtzuerhalten, insbesondere bei T6-Stärken. Hohe Verfahrgeschwindigkeiten minimieren den Wärmeeintrag und begrenzen die Breite der erweichten HAZ. Bei zu hoher Geschwindigkeit besteht die Gefahr einer unvollständigen Penetration oder Wurzelfehlern. Für die großvolumige 6xxx-Serienproduktion ist die Optimierung der Werkzeuggeometrie zur Maximierung des Materialflusses bei hohen Geschwindigkeiten erforderlich.
Die 8xxx-Serie, insbesondere Aluminium-Lithium-Legierungen (Al-Li), stellt den neuesten Stand bei leichten Luft- und Raumfahrtstrukturen, Trägerraketen und Kryotanks dar. Lithium verringert die Dichte von Aluminium und erhöht gleichzeitig dessen Elastizitätsmodul. Das Schmelzschweißen von Al-Li-Legierungen führt zu einer extremen Anfälligkeit für Heißrisse und zur Lithiumverdampfung. Die Solid-State-Verarbeitung umgeht diese Probleme vollständig. FSW hält das Lithium in der Legierungsmatrix und verhindert Erstarrungsrisse. FSW hat sich zu einer wichtigen Festkörperverbindungsmethode für großformatige Al-Li-Strukturen in der modernen Luft- und Raumfahrttechnik entwickelt.
Das Reibrührschweißen von Aluminiumguss bringt Verarbeitungsherausforderungen mit sich, die sich von denen bei Knetlegierungen unterscheiden. Gussteile, insbesondere Legierungen mit hohem Siliziumgehalt wie A356, enthalten harte, siliziumreiche Partikel, die den abrasiven Verschleiß des FSW-Werkzeugs erhöhen und möglicherweise die Stiftgeometrie und die Schweißnahtkonsistenz bei längeren Produktionsläufen beeinträchtigen können. Darüber hinaus können die Mikrostruktur des Gussteils, die Porosität, der Oberflächenzustand und lokale Dickenschwankungen den Materialfluss während des Schweißens beeinflussen. Diese Eigenschaften machen eine geeignete Werkzeugkonstruktion, eine stabile Befestigung und eine sorgfältige Optimierung der Prozessparameter besonders wichtig, wenn FSW auf Aluminiumguss aufgetragen wird.
Einer der wichtigen Vorteile der Anwendung von FSW auf Aluminiumguss ist die Fähigkeit, den Einfluss der Porosität innerhalb der verarbeiteten Zone zu reduzieren. Gussteile können Mikroporosität und Schrumpffehler aufweisen, die auf den Erstarrungsprozess zurückzuführen sind. Beim FSW können Druckkräfte und starke plastische Verformung einige bereits vorhandene Poren in der Rührzone schließen oder neu verteilen, während beim Festkörperprozess die mit dem Schmelzschweißen verbundene Gasausdehnung vermieden wird. Infolgedessen kann ein richtig optimiertes FSW einen stärker verfestigten Schweißbereich erzeugen und die Verbindungsintegrität verbessern. Die endgültige Schweißqualität hängt jedoch immer noch von der anfänglichen Gussqualität, dem Porositätsgrad, der Legierungszusammensetzung, dem Verbindungsdesign und den Schweißparametern ab.

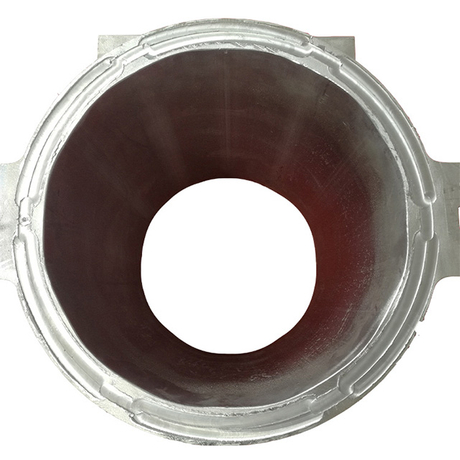

Automobil- und Strukturanwendungen erfordern häufig die Verbindung von Aluminiumgusskomponenten mit geschmiedeten Strangpressteilen. FSW kann für diese unterschiedlichen Aluminiumkombinationen effektiv sein, der Prozess erfordert jedoch eine sorgfältige Bewertung der Materialplatzierung, des Werkzeugversatzes, der Verbindungsgeometrie und der Schweißparameter. Da sich Guss- und Knetlegierungen in Zusammensetzung, Härte, Mikrostruktur und Materialflussverhalten erheblich unterscheiden können, sollte für jede spezifische Legierungskombination die optimale Schweißstrategie festgelegt werden.
Bewerten Sie die Materialplatzierung auf der Vor- und Rückzugsseite basierend auf der spezifischen Guss- und Knetlegierungskombination und ihrem Materialflussverhalten.
Optimieren Sie den Werkzeugversatz, um eine ausreichende Materialvermischung und einen stabilen Fluss über die Grenzfläche zwischen Guss und Werkstück zu fördern.
Kontrollieren Sie die Eintauchtiefe und die Axialkraft, um Dicken- und Abmessungsschwankungen der Komponenten auszugleichen und gleichzeitig einen gleichmäßigen Schulterkontakt aufrechtzuerhalten.
Überwachen Sie wichtige Prozessvariablen wie Spindeldrehmoment, Axialkraft, Drehzahl und Verfahrgeschwindigkeit, um einen stabilen Schweißzustand und eine gleichbleibende Verbindungsqualität aufrechtzuerhalten.
Werkzeugmaterial und -geometrie sollten entsprechend der spezifischen Aluminiumlegierung, der Materialstärke, der Verbindungskonfiguration, den Schweißparametern und dem erwarteten Produktionsvolumen ausgewählt werden. H13-Werkzeugstahl wird üblicherweise für viele Aluminium-FSW-Anwendungen verwendet, aber der Werkzeugverschleiß kann beim Schweißen von abrasiven Gusslegierungen oder unter anspruchsvollen Produktionsbedingungen mit hoher Belastung zunehmen. Bei diesen Anwendungen können je nach erforderlicher Werkzeuglebensdauer und Prozessbedingungen verschleißfestere Werkzeugmaterialien, Oberflächenbehandlungen oder spezielle Beschichtungen in Betracht gezogen werden. Die Stift- und Schultergeometrie sollte außerdem für die Materialflusseigenschaften der jeweiligen Legierung optimiert werden, um einen stabilen Materialfluss zu fördern und Schweißfehler zu minimieren.
Der Ausgleich von Spindeldrehzahl (U/min) und Verfahrgeschwindigkeit (Fahrgeschwindigkeit) ist der Kern des Wärmeeintragsmanagements bei FSW. Legierungen mit hoher Wärmeleitfähigkeit erfordern eine höhere Drehzahl, um ausreichend Reibungswärme zu erzeugen, bevor das umgebende Material sie ableitet. Wenn die Drehzahl im Verhältnis zur Verfahrgeschwindigkeit zu hoch ist, entsteht eine heiße Schweißnaht, die zu übermäßiger Gratbildung, Oberflächenrissen und einer starken Verschlechterung der WEZ führt. Eine zu schnelle Verfahrgeschwindigkeit im Verhältnis zur Drehzahl führt zu einer Kaltschweißung, bei der eine unzureichende Plastifizierung Wurmlochdefekte und eine unvollständige Konsolidierung verursacht. Ein strenger Entscheidungsrahmen basierend auf dem Schmelzpunkt und der Wärmeleitfähigkeit der Legierung legt das optimale Verarbeitungsfenster fest.
Bei wärmebehandelbaren Aluminiumlegierungen wie den Serien 2xxx, 6xxx und 7xxx kann der Wärmezyklus von FSW die Verfestigungsausscheidungen verändern und erweichte Bereiche in der Wärmeeinflusszone (HAZ) erzeugen. Abhängig von der Legierung, der anfänglichen Härte, den Schweißparametern und den erforderlichen mechanischen Eigenschaften kann eine natürliche Alterung oder eine Wärmebehandlung nach dem Schweißen in Betracht gezogen werden, um die Eigenschaften nach dem Schweißen zu verbessern. Natürliche Alterung kann bei einigen Legierungen zu einer teilweisen Wiederherstellung der Festigkeit führen, während künstliche Alterung oder andere Wärmebehandlungsstrategien den Ausscheidungszustand und die mechanische Leistung weiter verändern können. Die geeignete Nachbehandlung nach dem Schweißen sollte daher für die spezifische Legierung und Anwendung unter Berücksichtigung der Verbindungsleistung, der Dimensionsstabilität, der Produktionsanforderungen und der Verarbeitungskosten bewertet werden.
Wurzelfehler und Kissing Bonds sind wichtige Qualitätsaspekte beim Reibrührschweißen. Sie können entstehen, wenn unzureichende Eindringtiefe, unzureichender Materialfluss oder hartnäckige Oxidschichten eine vollständige Verbindung im Bereich der Fugenwurzel verhindern. Da diese Mängel visuell schwer zu erkennen sein können und die Ermüdungsleistung und die Festigkeit der Verbindung beeinträchtigen können, ist eine sorgfältige Kontrolle der Stiftlänge, der Eintauchtiefe, der Verbindungspassung und der Prozessparameter unerlässlich. Die Stiftgeometrie und die Eindringtiefe sollten entsprechend der Werkstückdicke und der Trägerkonfiguration ausgewählt werden. Bei Dickenschwankungen oder anspruchsvollen Qualitätsanforderungen kann die Kraft- oder Positionsüberwachung dazu beitragen, eine gleichmäßige Schweißnahtdurchdringung aufrechtzuerhalten.

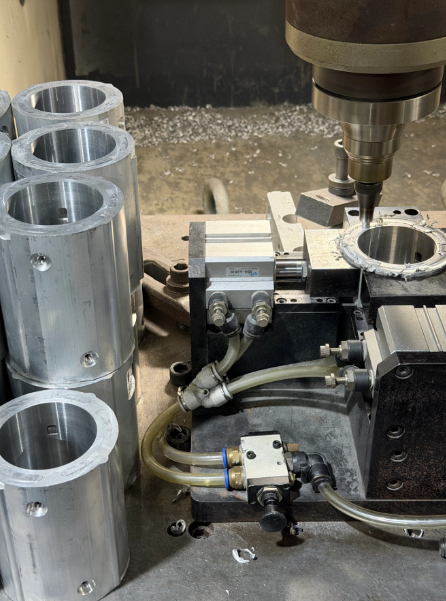

Beim Reibrührschweißen entstehen erhebliche axiale und seitliche Kräfte, wenn das rotierende Werkzeug die Verbindung durchquert. Das Spannsystem muss eine ausreichende Steifigkeit und Spannkraft bieten, um ein Anheben, Lösen oder Bewegen des Werkstücks während des Schweißens zu verhindern. Eine unzureichende Befestigung kann zu übermäßigem Grat, Verbindungsfehlpassungen und inneren Defekten führen. Höhere Festigkeitslegierungen, dickere Abschnitte und anspruchsvolle Schweißbedingungen erfordern möglicherweise eine höhere Maschinensteifigkeit und Spannkapazität. Bei der Vorrichtungskonstruktion sollten daher Werkstückgeometrie, Legierung, Dicke, Schweißparameter und erwartete Prozesskräfte berücksichtigt werden. Je nach Anwendung können hydraulische, pneumatische oder mechanische Spannsysteme ausgewählt werden, zusammen mit einer ausreichend steifen Trägerstruktur, um die Durchbiegung beim Schweißen zu minimieren.
Die Qualitätssicherung für rührreibgeschweißte Bauteile kann je nach Anwendung und Abnahmeanforderungen Prozessüberwachung, Sichtprüfung, Maßprüfung, mechanische Prüfung und zerstörungsfreie Prüfung (NDT) kombinieren. Interne Mängel wie Hohlräume, mangelnde Durchdringung und bestimmte Wurzelfehler sind möglicherweise nicht allein durch eine visuelle Inspektion erkennbar. Ultraschallprüfungen, einschließlich Phased-Array-Ultraschallprüfungen (PAUT), können zur Bewertung einiger interner Diskontinuitäten eingesetzt werden, während gegebenenfalls auch Röntgenprüfungen durchgeführt werden können. Es kann jedoch besonders schwierig sein, fest verschlossene Defekte wie „Kissing Bonds“ mit herkömmlichen ZfP-Methoden zuverlässig zu erkennen. Für kritische Anwendungen sollten daher die Prüfmethode und die Akzeptanzkriterien entsprechend der Verbindungsgeometrie, dem Material, den erwarteten Fehlerarten und den geltenden Qualitätsanforderungen ausgewählt werden.
Für die erfolgreiche Implementierung des Reibrührschweißens von Aluminium ist die Auswahl der geeigneten Aluminiumlegierungsserie, die Optimierung der Schweißparameter und die Aufrechterhaltung einer präzisen Prozesskontrolle während der gesamten Produktion erforderlich. Durch das Verständnis der Schweißbarkeit von Legierungen, der Wärmebehandlungseigenschaften und der Werkzeuganforderungen können Hersteller stärkere und zuverlässigere Verbindungen herstellen und gleichzeitig häufige Fehler beim Schmelzschweißen reduzieren und die Produktionseffizienz langfristig verbessern.

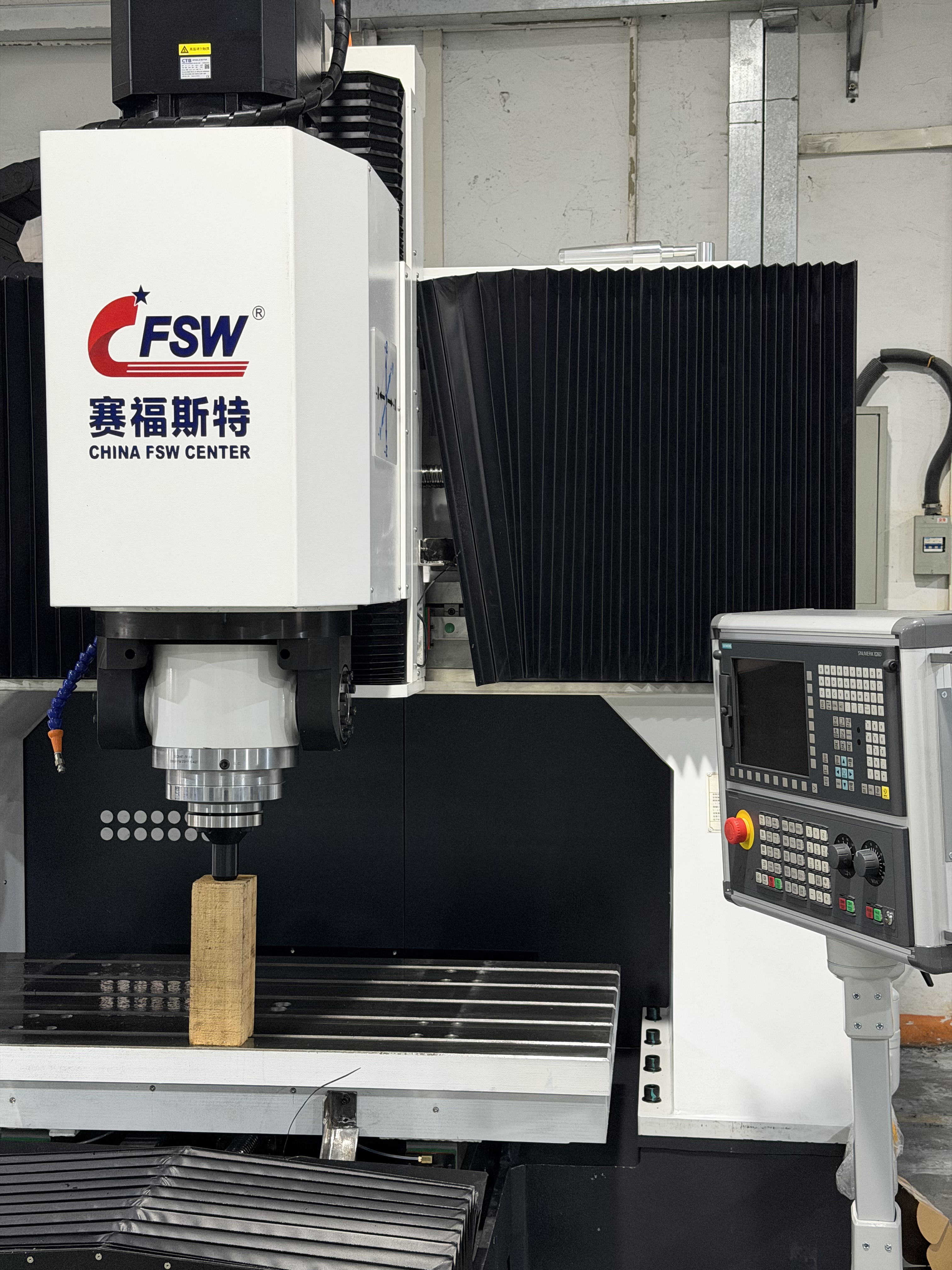

Ebenso wichtig ist die Zusammenarbeit mit einem erfahrenen Anbieter von Reibrührschweißlösungen, um eine gleichbleibende Schweißqualität und zuverlässige Fertigungsleistung sicherzustellen. Zhihui ist auf fortschrittliche Reibrührschweißgeräte, maßgeschneiderte FSW-Automatisierungslösungen und professionellen technischen Support spezialisiert und hilft Kunden dabei, die Produktivität und Schweißqualität in der Luft- und Raumfahrt-, Automobil-, Schienenverkehrs-, Schifffahrts-, Batterie- und anderen High-End-Fertigungsindustrie zu verbessern.
Starten Sie eine Machbarkeitsstudie auf der Grundlage Ihrer spezifischen Aluminiumlegierungssorten und Härtebezeichnungen, um die FSW-Grundkompatibilität zu ermitteln.
Fordern Sie bei einem FSW-Anbieter Schweißguttests an, um die mechanischen Eigenschaften und die UTS-Retention zu validieren, die für Ihre spezifische Anwendung erreichbar sind.
Wenden Sie sich an einen FSW-Werkzeug- und Prozessingenieur, um vorläufige Schweißparameter zu definieren, einschließlich Spindeldrehzahl, Verfahrgeschwindigkeit und Werkzeuggeometrie.
Entwerfen und beschaffen Sie starre CNC-Spannvorrichtungen, die den hohen nach unten gerichteten Schmiedekräften standhalten, die für die Festkörperverbindung erforderlich sind.
A: Ja. 7075-Aluminium kann mit geeigneten Werkzeugen, Wärmezufuhrkontrollen und Prozessparametern erfolgreich rührreibgeschweißt werden. Da FSW unterhalb des Schmelzpunkts arbeitet, werden die Erstarrungsrisse und die Porosität, die beim herkömmlichen Schmelzschweißen hochfester 7xxx-Legierungen auftreten, erheblich reduziert.
A: Es gibt keine einzelne „beste“ Aluminiumlegierung für FSW. Die Serien 5xxx und 6xxx sind weit verbreitet, da sie im Allgemeinen einen guten Materialfluss und breite Prozessfenster bieten. Hochfeste 2xxx- und 7xxx-Legierungen können ebenfalls erfolgreich rührreibgeschweißt werden, erfordern jedoch in der Regel eine strengere Kontrolle der Wärmezufuhr, der Werkzeuge und der Schweißparameter.
A: FSW führt einen lokalisierten Wärmezyklus ein, der verfestigende Ausscheidungen in wärmebehandelbaren Aluminiumlegierungen wie den Serien 2xxx, 6xxx und 7xxx modifizieren kann. In der Wärmeeinflusszone (HAZ) kann es zu einer Vergröberung oder Auflösung der Niederschläge kommen, was zu einer lokalen Erweichung führt. Das Ausmaß der Festigkeitsreduzierung hängt von der Legierung, dem Härtegrad, der Wärmezufuhr, der Dicke und den Schweißparametern ab.

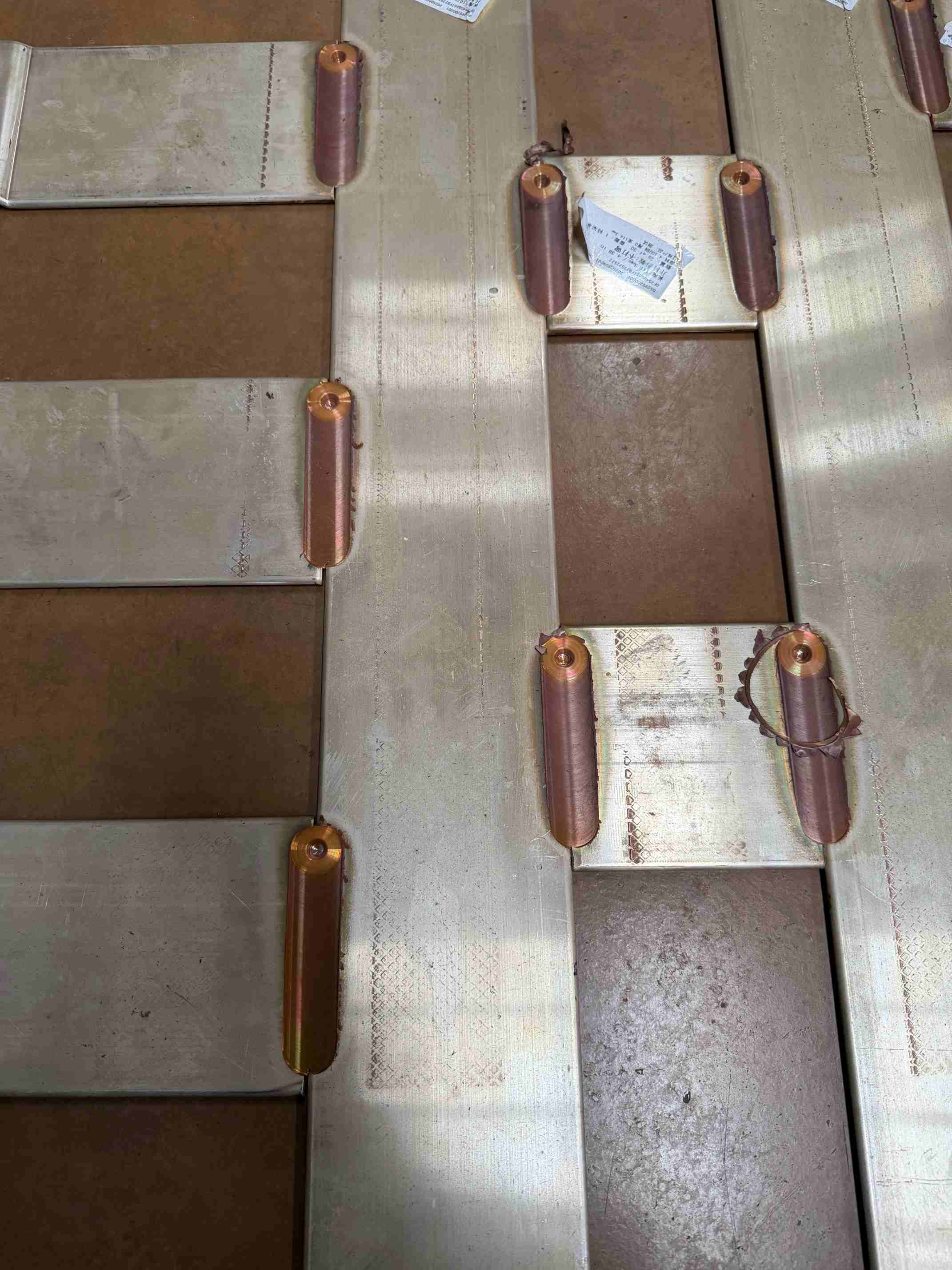

A: Ja. FSW kann viele unterschiedliche Aluminiumkombinationen verbinden, einschließlich 6xxx-zu-7xxx- und Guss-zu-Knetverbindungen. Erfolgreiches Schweißen hängt von der Legierungskompatibilität, der Materialplatzierung, dem Werkzeugversatz, dem Verbindungsdesign und den Prozessparametern ab. Da es sich beim FSW um einen Festkörperprozess handelt, werden viele der beim herkömmlichen Schmelzschweißen auftretenden Kompatibilitätsprobleme mit Zusatzwerkstoffen vermieden.
A: Viele 2xxx-Aluminiumlegierungen sind beim konventionellen Schmelzschweißen anfällig für Erstarrungsrisse und eine Verschlechterung der Eigenschaften. FSW verbindet das Material, ohne es zu schmelzen, wodurch erstarrungsbedingte Defekte erheblich reduziert werden und gleichzeitig hochfeste Verbindungen ermöglicht werden, wenn die Schweißparameter und die Wärmezufuhr richtig gesteuert werden.
