빠른 답변: FSW 기계는 융점 이하에서 재료를 결합하여 융합 용접에서 흔히 발생하는 다공성, 열간 균열, 왜곡 및 미세 구조 손상을 줄이는 데 도움이 되기 때문에 마그네슘 합금 마찰 교반 용접에 매우 적합합니다. 마그네슘 FSW는 마찰열과 소성 변형에 의해 구동되는 고체 열-기계 공정으로, 융합 용접에 비해 뒤틀림, 다공성 및 열간 균열을 줄이는 데 도움이 됩니다.
마그네슘의 마찰교반용접(FSW)은 산업에서 널리 사용됩니다 . 경량 설계, 구조적 무결성 및 치수 안정성이 중요한 마그네슘 합금은 열에 민감하고 용접 결함이 발생하기 쉽기 때문에 제조업체는 일관성 있는 고품질 접합을 달성하기 위해 고체 용접 솔루션에 점점 더 의존하고 있습니다.

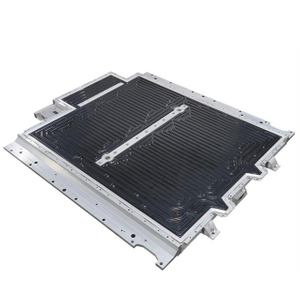

마그네슘 합금은 에 일반적으로 사용됩니다 . 시트 프레임, 배터리 인클로저, 계기 하우징 및 구조용 브래킷 차량 중량을 줄이고 연비 또는 EV 주행 거리를 향상시키기 위해
FSW는 벽이 얇고 가벼운 자동차 부품의 왜곡을 최소화하고 안정적인 용접 품질을 보장합니다.
항공우주 응용 분야에서 마그네슘 합금은 에 사용됩니다. 항공기 내부 브래킷, 경량 지지 구조물 및 얇은 벽 패널 .
마찰 교반 용접은 잔류 응력 및 미세 구조 를 더 효과적으로 제어할 수 있으며 이는 중량에 민감한 항공우주 시스템의 신뢰성을 유지하는 데 필수적입니다.
마그네슘은 에 널리 사용됩니다 . 전자 하우징, 정밀 인클로저 및 장비 커버 우수한 중량 대비 강도 비율과 기계 가공성으로 인해
FSW는 낮은 변형과 깨끗한 용접 이음새를 보장합니다.정밀 조립 및 외관에 민감한 제품에 중요한
의 경우 얇은 단면, 곡선 형상 및 복잡한 구조 기존 용접으로 인해 뒤틀림이나 결함이 발생하는 경우가 많습니다.
마찰 교반 용접은 재료 흐름을 제어하고 열 입력을 안정적으로 유지하므로 고정밀 경량 제조에 적합합니다.
마그네슘 합금 용접은 기존의 많은 구조용 금속 용접보다 훨씬 더 어렵습니다. 고유한 물리적, 야금학적 특성으로 인해 열 입력, 공정 안정성 및 표면 조건에 매우 민감합니다. 적절한 제어가 이루어지지 않으면 뒤틀림, 다공성, 균열 등의 결함이 쉽게 발생하여 용접 품질이 일관되지 않을 수 있습니다.
마그네슘은 산소와 반응하여 표면 산화막을 형성하는 경향이 강합니다. 표면 준비 및 열 제어가 부적절할 경우 이 산화물 층은 결합을 방해하고 용접 형성을 복잡하게 만들 수 있습니다.
융합 용접에서 일부 마그네슘 합금은 용접 영역이 국부적으로 용융 및 응고되기 때문에 열간 균열에 더 민감합니다. 접합 부위의 수축 응력과 야금학적 취약성은 균열 위험을 증가시킬 수 있습니다.
마그네슘 합금은 일반적으로 많은 구조 재료보다 녹는점이 낮습니다. 이로 인해 특히 얇은 부분이나 정밀 부품에서 과열에 더욱 민감해집니다.
마그네슘 부품은 얇고 가벼운 경우가 많기 때문에 과도한 열 입력으로 인해 치수 정확도가 떨어질 수 있습니다. 열을 주의 깊게 제어하지 않으면 뒤틀림, 잔류 응력 및 국부 변형이 발생할 가능성이 더 높습니다.
주조 마그네슘 부품에는 용접 전에 이미 다공성, 분리 또는 국부적 불연속성이 있을 수 있습니다. 이러한 기능은 용접 일관성을 감소시키고 품질 관리를 더욱 어렵게 만들 수 있습니다.

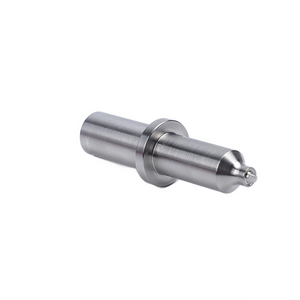

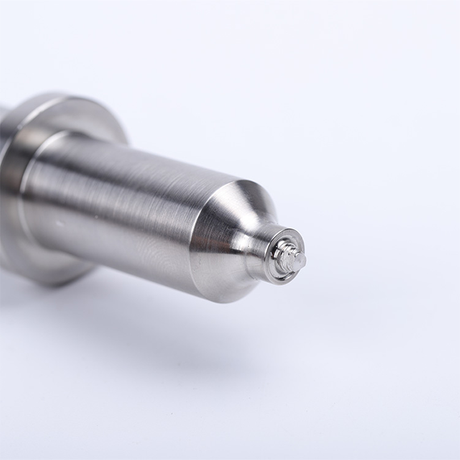

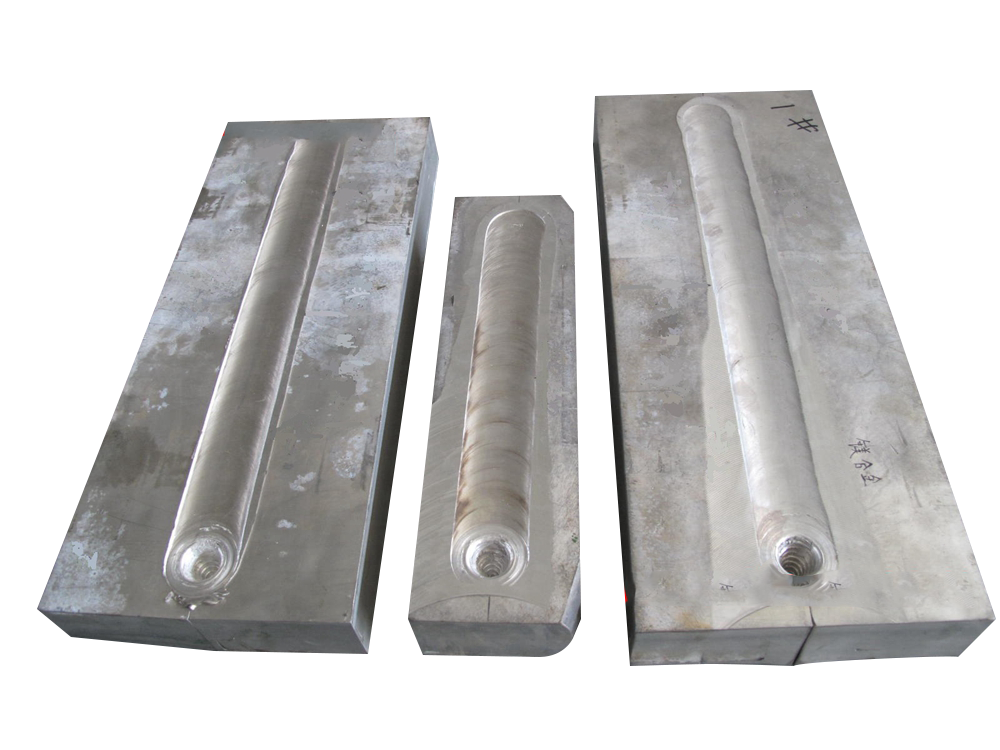

마찰 교반 용접 마그네슘은 열-기계적 접합 공정입니다. 회전하는 공구 숄더는 대부분의 마찰열을 발생시키는 반면, 핀은 연화된 재료를 휘저어 접합선을 통해 운반합니다.
열은 두 가지 주요 메커니즘을 통해 생성됩니다.
회전공구와 공작물 사이의 마찰
공구 주변 마그네슘의 소성 변형
이 공정에서는 재료가 녹지 않기 때문에 용접 형성은 제어된 연화, 소성 흐름 및 도구 뒤의 단조 압력에 따라 달라집니다. 이는 FSW 기계가 단순한 스핀들 회전이 아닌 안정적인 제어를 제공해야 하는 이유 중 하나입니다.
마그네슘 합금의 재료 흐름은 공구 형상, 회전 방향 및 국지적 열 조건의 영향을 받습니다. 전진하는 쪽과 후퇴하는 쪽에서 재료 흐름 동작이 다르며 이는 미세 구조와 용접 품질에 영향을 미칠 수 있습니다.
용접 중 열적 및 기계적 거동을 이해하는 것이 공정 최적화의 핵심입니다.
마찰 교반 용접 마그네슘의 열은 공구 숄더와 핀 인터페이스 근처에 집중됩니다. 온도는 균일하지 않으며 일반적으로 비대칭 물질 흐름으로 인해 전진하는 쪽과 후퇴하는 쪽 간에 다릅니다.
과도한 열은 입자를 거칠게 만들고 접합 성능을 저하시킬 수 있습니다. 열이 부족하면 재료 흐름이 불량해지고 내부 결함이 발생할 수 있습니다. 조인트 무결성을 위해서는 적절한 열 창을 유지하는 것이 필수적입니다.
FSW는 용융 및 재응고를 방지하기 때문에 일반적으로 용융 용접보다 잔류 응력이 낮습니다. 그러나 열 구배와 소성 변형은 여전히 용접 영역에 응력을 생성하여 피로 수명과 치수 안정성에 영향을 미칠 수 있습니다.
플런지, 드웰, 꾸준한 용접 및 수축 중에 재료는 변화하는 열-기계 주기를 경험합니다. 용접 너겟의 동적 재결정화는 입자 구조를 개선하여 융합 용접에 비해 강도와 연성을 향상시키는 경우가 많습니다.
다양한 마그네슘 합금 등급은 용접에 동일하게 반응하지 않습니다. 이들의 구성, 제품 형태 및 기계적 거동은 모두 공정 안정성과 용접 품질에 영향을 미칩니다.
합금 등급 |
전형적인 형태 |
주요 특징 |
FSW와의 관련성 |
|---|---|---|---|
AZ31 |
시트/플레이트 |
좋은 성형성, 적당한 강도 |
FSW 연구 및 얇은 벽 경량 구조에 널리 사용됩니다. |
AZ61 |
시트/압출 |
AZ31보다 강도가 높음 |
안정적인 용접을 위해서는 보다 엄격한 매개변수 제어가 필요합니다. |
AZ91 |
주조 |
강도가 높고 주조성이 우수하지만 다공성이 발생하기 쉽습니다. |
주조 부품에 일반적임; FSW는 융합 관련 결함을 줄이는 데 도움이 됩니다. |
오전 60시 |
주조 / 구조 |
좋은 연성 및 충격 저항 |
자동차 구조 부품에 적합 |
ZK60 |
단조 / 압출 |
강도가 높고 기계적 성능이 우수함 |
정밀한 용접 제어가 필요한 고성능 응용 분야에 사용됩니다. |
경량 부품에 마그네슘 합금을 접합할 때 마찰 교반 용접과 같은 고체 용접 방법은 기존 융합 용접에 비해 상당한 이점을 제공합니다. 이는 치수 안정성, 기계적 성능 및 반복성이 중요한 산업에서 특히 중요합니다.
FSW는 재료가 녹지 않고 결합되는 고체 공정입니다. 최고 온도가 녹는점 이하로 유지되기 때문에 모재의 열팽창과 수축이 덜 발생합니다. 결과적으로 용접 부품은 더 나은 치수 정확도를 유지하며 이는 경량 마그네슘 부품에 매우 중요합니다.
융합 용접은 높은 열 입력으로 인해 입자가 조대화되고 원치 않는 상 변화가 발생할 수 있습니다. 마찰교반용접 마그네슘에서는 낮은 열 노출과 심각한 소성 변형이 결합되어 동적 재결정화를 촉진하여 입자를 미세화하고 기계적 성능을 보존하는 데 도움을 줍니다.
융합 용접 마그네슘 합금은 특히 주조 재료에서 다공성, 열간 균열, 가스 포착 및 불완전한 융합으로 인해 어려움을 겪는 경우가 많습니다. FSW는 녹는점 이하에서 작동하여 이러한 문제를 방지합니다. 이 프로세스는 가스 관련 결함을 줄이고 웰드 라인을 따라 재료 통합을 향상시킵니다.
FSW 마그네슘 조인트는 종종 융합 용접보다 더 나은 인장 강도와 피로 저항을 나타냅니다. 개선된 미세 구조와 감소된 결함 수는 더 강력하고 안정적인 조인트를 만드는 데 기여하며 이는 경량 구조 응용 분야에 특히 중요합니다.
용접 영역이 더욱 균일해지고 내부 결함이 줄어들면 균열 발생 지점이 줄어듭니다. 이는 서비스 부하에서 사용되는 마그네슘 부품의 내식성과 피로 수명을 향상시키는 데 도움이 됩니다.
FSW는 일반적으로 낮은 열 입력을 요구하며 융합 용접과 같은 방식으로 필러 와이어나 차폐 가스에 의존하지 않습니다. 이를 통해 생산 환경에서 운영 비용, 에너지 소비 및 프로세스 낭비를 줄일 수 있습니다.
특히 경량 부품에서 마그네슘 마찰교반용접의 이점을 극대화하려면 적절한 매개변수 제어가 필수적입니다.
회전 속도 및 용접 속도 제어 열 입력. 회전 속도를 높이면 마찰열이 증가하고 재료의 가소화가 향상되지만 열이 너무 많으면 입자가 거칠어지거나 플래시가 발생할 수 있습니다. 용접속도를 높이면 단위 길이당 입열량이 줄어들지만, 열량이 부족할 경우 접합 불량이나 내부 불량이 발생할 수 있습니다.
마그네슘 FSW에 대해 자주 인용되는 일반적인 값은 다음과 같습니다.
매개변수 |
일반적인 범위 |
용접 품질에 미치는 영향 |
|---|---|---|
회전 속도 |
250~1600rpm |
속도가 높을수록 열과 흐름이 증가하지만 과열 위험이 있습니다. |
용접 속도 |
90~600mm/분 |
속도가 빨라지면 열 유입이 줄어들고 결함 위험이 높아질 수 있습니다. |
축력 |
3~10kN |
도구 접촉 및 통합 지원 |
도구 기울기 각도 |
1°~3° |
단조 작업을 개선하고 표면 결함을 줄이는 데 도움이 됩니다. |
이러한 값은 범용 설정으로 취급되어서는 안 됩니다. 실제 공정 창은 합금 등급, 두께, 공구 형상, 고정 장치 및 기계 강성에 따라 달라집니다.
축력은 공구와 작업물 사이의 적절한 접촉을 보장하여 열 생성 및 통합을 지원합니다. 힘이 너무 약하면 결합이 약해질 수 있습니다. 너무 많은 힘을 가하면 공구 마모, 플래시 또는 공정 불안정성이 증가할 수 있습니다.
적절한 도구 기울기 각도는 도구 뒤의 단조 작업을 개선하고 더 나은 통합을 촉진합니다. 기울기가 너무 작으면 접착이 불완전할 수 있습니다. 너무 크면 표면 품질과 공구 수명에 영향을 줄 수 있습니다.
마그네슘 합금의 경우 회전 속도, 용접 속도 및 접합 품질 간의 관계는 비선형입니다. 성공적인 용접은 단순히 생산성을 위한 속도 증가가 아니라 열 발생과 자재 흐름의 균형을 맞추는 데 달려 있습니다.
문제 |
가능한 원인 |
권장 컨트롤 |
|---|---|---|
과도한 플래시 |
너무 많은 열 입력 또는 과도한 축력 |
회전 속도 감소, 이동 속도 검토, 힘 제어 최적화 |
접착 불량 |
열이 부족하거나 단조 작업이 불량함 |
열 입력을 적당히 증가시키고 경사각과 축력을 최적화합니다. |
공구접착 |
부적절한 공구 재료 또는 불량한 공구 표면 상태 |
내마모성 공구 재료 또는 코팅을 사용하고 공구를 깨끗하게 유지하십시오. |
입자 조대화 |
과도한 열 노출 |
프로세스 창을 좁히고 열 제어를 개선합니다. |
공정 불안정 |
속도나 힘의 반복성이 좋지 않음 |
안정적으로 모니터링할 수 있는 견고하고 잘 제어되는 FSW 기계를 사용하세요. |
이러한 문제는 마그네슘 용접 품질이 합금뿐만 아니라 기계 성능, 공구 상태 및 매개변수 안정성에 따라 달라진다는 것을 보여줍니다.
마그네슘 마찰교반용접의 장점은 용접 원리뿐만 아니라 기계 성능에도 좌우됩니다.

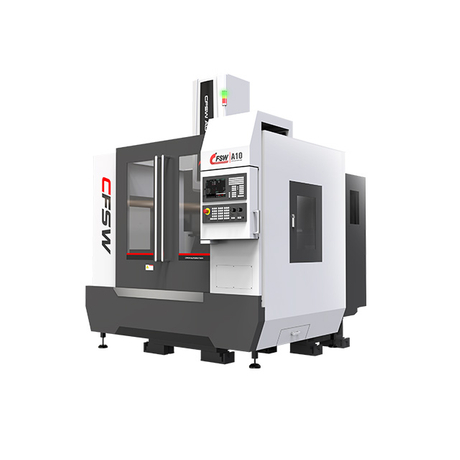

생산 등급 FSW 기계는 용접 사이클 전반에 걸쳐 안정적인 회전 속도, 용접 속도, 축력 및 도구 위치를 유지하는 데 도움이 됩니다. 마그네슘 합금은 매개변수 변화에 민감하고 작은 변화라도 열 입력과 재료 흐름에 영향을 미칠 수 있기 때문에 이는 중요합니다.
실험실 조건에서는 약간의 변화가 허용될 수 있습니다. 산업 생산에서는 반복성이 매우 중요합니다. 견고하고 잘 제어되는 FSW 기계는 특히 부품이 치수 및 기계적 요구 사항을 충족해야 하는 경우 일관된 용접 형성을 지원합니다.

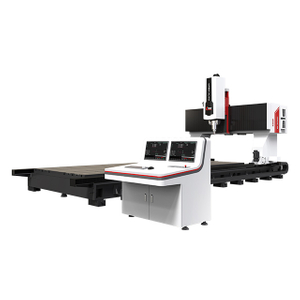

로봇식 및 CNC 통합 FSW 시스템은 더 긴 용접, 반복 가능한 배치 생산 및 더 복잡한 부품 형상을 지원할 수 있습니다. 이는 곡선 이음매 또는 3D 구조가 있는 경량 마그네슘 부품에 특히 유용합니다.
B2B 구매자에게 FSW 기계의 가치는 용접 능력뿐만이 아닙니다. 또한 불량품을 줄이고 생산을 안정화하며 시간이 지남에 따라 품질 일관성을 향상시키는 능력이기도 합니다.

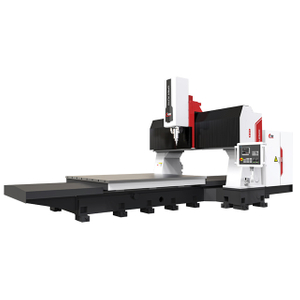

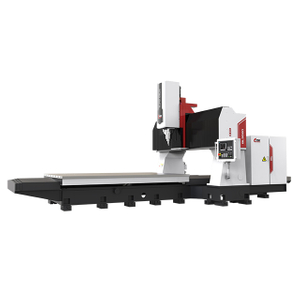

당사의 마찰 교반 용접 장비는 안정적인 공정 제어를 제공하여 마그네슘 합금 응용 분야에서 일관된 열 입력, 안정적인 재료 흐름 및 반복 가능한 용접 품질을 가능하게 하도록 설계되었습니다. 탐구하다 당사의 마그네슘 및 경량 재료용 마찰교반용접기는 귀하의 생산 요구에 적합한 솔루션을 찾아줍니다.
마찰 교반 용접 마그네슘은 기존 융합 용접보다 더 낮은 왜곡, 더 적은 결함 및 더 나은 미세 구조 제어가 필요한 경량 부품을 생산하는 제조업체에 강력한 솔루션을 제공합니다. 특히 산화, 열간 균열, 변형 민감도 및 주조 결함이 주요 문제가 될 때 마그네슘 합금은 용융 기반 방법으로 용접하기 어렵기 때문에 이 공정은 특히 중요합니다.
그러나 생산 결과는 공정 원리뿐만 아니라 기계 성능에 따라 달라집니다. 잘 설계된 FSW 기계는 산업 응용 분야 전반에 걸쳐 안정적인 열 입력, 더 나은 재료 흐름, 반복 가능한 용접 품질 및 낮은 결함 위험을 지원합니다.
마그네슘합금 접합을 평가하는 기업의 경우, FSW 기계 는 단순한 용접 플랫폼이 아닙니다. 품질 일관성, 생산 안정성 및 장기적인 제조 효율성을 향상시키는 데 도움이 되는 프로세스 제어 솔루션입니다. 경량 부품에 대한 마그네슘 용접 요구 사항을 검토하는 경우 FSW 기계 구성을 선택하기 전에 합금 등급, 부품 형상, 출력 목표 및 프로세스 기대치를 논의하는 것이 좋습니다.
견적 요청
마찰교반용접 마그네슘은 뒤틀림이 적고 미세 구조가 개선되었으며 다공성 및 열간 균열과 같은 결함이 적습니다. 이는 안정적인 기계적 성능이 요구되는 경량 부품에 더 적합합니다.
마그네슘 합금은 산화 경향, 열간 균열 감도, 낮은 용융 범위, 변형 감도 및 기존 주조 결함의 영향으로 인해 용접이 어렵습니다.
일반적으로 논의되는 등급에는 AZ31, AZ61, AZ91, AM60 및 ZK60이 포함됩니다. 이러한 합금은 강도, 형태, 용접성 및 열 반응이 다르므로 이에 따라 공정 설정을 조정해야 합니다.
회전 속도, 용접 속도, 축력 및 도구 기울기 각도는 열 입력과 재료 흐름을 제어합니다. 이들의 균형은 용접이 건전하고 정교하며 결함이 제어된 접합을 형성하는지 여부를 결정합니다.
FSW 기계는 회전 속도, 용접 속도, 힘 및 위치 제어에 필요한 공정 안정성을 제공합니다. 이는 반복성을 향상시키고 결함 위험을 낮추며 산업 규모의 마그네슘 용접을 지원합니다.
일반적인 응용 분야에는 좌석 프레임, 배터리 인클로저, 계기 하우징, 항공기 내부 브래킷, 얇은 벽 구조 패널 및 선택된 정밀 경량 어셈블리가 포함됩니다.
예. FSW는 용융 관련 균열 및 분리 문제를 방지하기 때문에 많은 융합 방법보다 서로 다른 마그네슘 합금을 더 효과적으로 결합할 수 있습니다.
