Visualizações: 0 Autor: Editor do site Tempo de publicação: 24/03/2026 Origem: Site
Resposta rápida: Uma máquina FSW é altamente adequada para soldagem por fricção e mistura de ligas de magnésio porque une o material abaixo do ponto de fusão, ajudando a reduzir a porosidade, trincas a quente, distorção e danos microestruturais que são comuns na soldagem por fusão. O Magnésio FSW é um processo termomecânico de estado sólido impulsionado por calor friccional e deformação plástica, ajudando a reduzir a distorção, a porosidade e a trinca a quente em comparação com a soldagem por fusão.
A soldagem por fricção e mistura (FSW) para magnésio é amplamente utilizada em indústrias onde o design leve, a integridade estrutural e a estabilidade dimensional são essenciais. Como as ligas de magnésio são sensíveis ao calor e propensas a defeitos de soldagem, os fabricantes confiam cada vez mais em soluções de soldagem no estado sólido para obter juntas consistentes e de alta qualidade.
As ligas de magnésio são comumente usadas em estruturas de assentos, compartimentos de baterias, caixas de instrumentos e suportes estruturais para reduzir o peso do veículo e melhorar a eficiência de combustível ou a autonomia do veículo elétrico.
O FSW ajuda a minimizar a distorção e garante uma qualidade de solda estável em componentes automotivos leves e de paredes finas.
Em aplicações aeroespaciais, as ligas de magnésio são usadas para suportes internos de aeronaves, estruturas de suporte leves e painéis de paredes finas. .
A soldagem por fricção proporciona melhor controle da tensão residual e da microestrutura , o que é essencial para manter a confiabilidade em sistemas aeroespaciais sensíveis ao peso.
O magnésio é amplamente utilizado em caixas eletrônicas, caixas de precisão e tampas de equipamentos devido à sua excelente relação resistência-peso e usinabilidade.
O FSW garante baixa deformação e cordões de solda limpos , o que é fundamental para montagens de precisão e produtos sensíveis à aparência.
Para seções finas, geometrias curvas e estruturas complexas , a soldagem convencional geralmente leva a distorções ou defeitos.
A soldagem por fricção permite fluxo controlado de material e entrada de calor estável , tornando-a adequada para fabricação leve de alta precisão.
A soldagem de ligas de magnésio é significativamente mais desafiadora do que a soldagem de muitos metais estruturais convencionais. Suas propriedades físicas e metalúrgicas únicas os tornam altamente sensíveis à entrada de calor, estabilidade do processo e condições de superfície. Sem o controle adequado, defeitos como distorção, porosidade e rachaduras podem ocorrer facilmente, levando a uma qualidade de solda inconsistente.
O magnésio tem uma forte tendência a reagir com o oxigênio e formar uma película de óxido na superfície. Esta camada de óxido pode interferir na ligação e complicar a formação da solda se a preparação da superfície e o controle térmico forem inadequados.
Na soldagem por fusão, algumas ligas de magnésio são mais sensíveis à trinca a quente porque a zona de solda sofre fusão e solidificação localizadas. As tensões de contração e a fraqueza metalúrgica na área da junta podem aumentar o risco de fissuras.
As ligas de magnésio geralmente têm uma temperatura de fusão mais baixa do que muitos materiais estruturais. Isto os torna mais sensíveis ao superaquecimento, especialmente em seções finas ou peças de precisão.
Como os componentes de magnésio costumam ser finos e leves, a entrada excessiva de calor pode reduzir a precisão dimensional. Empenamento, tensão residual e deformação local são mais prováveis quando o calor não é controlado cuidadosamente.
Peças fundidas de magnésio já podem conter porosidade, segregação ou descontinuidades locais antes da soldagem. Esses recursos podem reduzir a consistência da solda e dificultar o controle de qualidade.

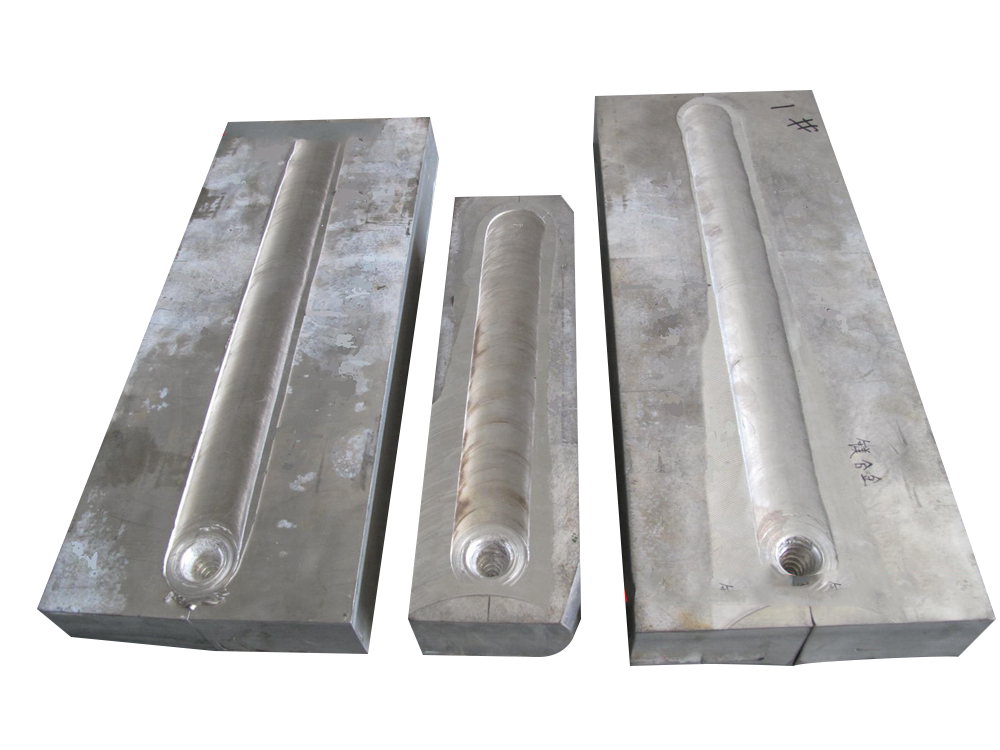

A soldagem por fricção e mistura de magnésio é um processo de união termomecânica. O ressalto giratório da ferramenta gera a maior parte do calor de fricção, enquanto o pino agita o material amolecido e o transporta através da linha de junta.
O calor é gerado através de dois mecanismos principais:
Atrito entre a ferramenta rotativa e a peça de trabalho
Deformação plástica do magnésio ao redor da ferramenta
Como o processo não funde o material, a formação da solda depende do amolecimento controlado, do fluxo plástico e da pressão de forjamento atrás da ferramenta. Esta é uma das razões pelas quais uma máquina FSW deve fornecer controle estável em vez de simples rotação do fuso.
O fluxo de material em ligas de magnésio é afetado pela geometria da ferramenta, direção de rotação e condições térmicas locais. No lado de avanço e no lado de recuo, o comportamento do fluxo de material é diferente, o que pode influenciar a microestrutura e a qualidade da solda.
Compreender o comportamento térmico e mecânico durante a soldagem é fundamental para a otimização do processo.
O calor na soldagem por fricção e mistura de magnésio é concentrado próximo ao ombro da ferramenta e à interface do pino. A temperatura não é uniforme e geralmente difere entre o lado que avança e o lado que recua devido ao fluxo assimétrico do material.
O calor excessivo pode causar o engrossamento dos grãos e reduzir o desempenho da junta. Calor insuficiente pode causar fluxo deficiente de material e defeitos internos. Manter uma janela térmica adequada é essencial para a integridade da junta.
A FSW geralmente gera menor tensão residual do que a soldagem por fusão porque evita a fusão e a ressolidificação. No entanto, gradientes térmicos e deformação plástica ainda criam tensões na região soldada, o que pode influenciar a vida em fadiga e a estabilidade dimensional.
Durante o mergulho, permanência, soldagem constante e retração, o material passa por um ciclo termomecânico variável. A recristalização dinâmica na pepita de solda refina a estrutura do grão, o que muitas vezes melhora a resistência e a ductilidade em comparação com as soldas de fusão.
Diferentes graus de liga de magnésio não respondem de forma idêntica à soldagem. Sua composição, forma do produto e comportamento mecânico influenciam a estabilidade do processo e a qualidade da solda.
Grau de liga |
Formulário Típico |
Características principais |
Relevância para FSW |
|---|---|---|---|
AZ31 |
Folha/Placa |
Boa conformabilidade, resistência moderada |
Amplamente utilizado em pesquisas de FSW e estruturas leves de paredes finas |
AZ61 |
Folha/Extrusão |
Maior resistência que AZ31 |
Requer controle de parâmetros mais rígido para soldagem estável |
AZ91 |
Fundição |
Alta resistência, boa moldabilidade, mas propenso à porosidade |
Comum em peças fundidas; FSW ajuda a reduzir defeitos relacionados à fusão |
AM60 |
Fundição / Estrutural |
Boa ductilidade e resistência ao impacto |
Adequado para componentes estruturais automotivos |
ZK60 |
Forjado / Extrudado |
Alta resistência e bom desempenho mecânico |
Usado em aplicações de alto desempenho que exigem controle preciso de soldagem |
Ao unir ligas de magnésio em peças leves, os métodos de soldagem no estado sólido, como a soldagem por fricção e agitação, oferecem vantagens significativas em relação à soldagem por fusão convencional. Isto é especialmente importante em indústrias onde a estabilidade dimensional, o desempenho mecânico e a repetibilidade são importantes.
FSW é um processo de estado sólido, o que significa que o material é unido sem derreter. Como as temperaturas máximas permanecem abaixo do ponto de fusão, o material base sofre menos expansão e contração térmica. Como resultado, as peças soldadas mantêm melhor precisão dimensional, o que é fundamental para componentes leves de magnésio.
A soldagem por fusão pode causar engrossamento dos grãos e mudanças de fase indesejadas devido ao alto aporte de calor. Na soldagem por fricção e mistura de magnésio, a combinação de menor exposição térmica e deformação plástica severa promove a recristalização dinâmica, que refina os grãos e ajuda a preservar o desempenho mecânico.
As ligas de magnésio para soldagem por fusão geralmente sofrem de porosidade, trincas a quente, aprisionamento de gás e fusão incompleta, especialmente em materiais fundidos. O FSW evita esses problemas operando abaixo do ponto de fusão. O processo reduz defeitos relacionados ao gás e melhora a consolidação do material ao longo da linha de solda.
As juntas de magnésio FSW geralmente apresentam melhor resistência à tração e resistência à fadiga do que as soldas por fusão. A microestrutura refinada e a população reduzida de defeitos contribuem para juntas mais fortes e confiáveis, o que é especialmente importante para aplicações estruturais leves.
Uma zona de solda mais uniforme e menos defeitos internos reduzem os locais de início de trincas. Isso ajuda a melhorar a resistência à corrosão e a vida útil em fadiga em peças de magnésio usadas sob cargas de serviço.
A FSW geralmente requer menor aporte térmico e não depende de arame de enchimento ou gás de proteção da mesma forma que a soldagem por fusão. Isso pode reduzir o custo operacional, o consumo de energia e o desperdício de processos em ambientes de produção.
O controle adequado dos parâmetros é essencial para maximizar os benefícios da soldagem por fricção e mistura de magnésio, especialmente em peças leves.
A velocidade de rotação e a velocidade de soldagem controlam a entrada de calor. O aumento da velocidade de rotação aumenta o calor de fricção e melhora a plastificação do material, mas muito calor pode causar engrossamento ou rebarbas dos grãos. O aumento da velocidade de soldagem reduz a entrada de calor por unidade de comprimento, mas se o calor se tornar insuficiente, podem ocorrer má ligação ou defeitos internos.
Os valores típicos frequentemente citados para o FSW de magnésio incluem:
Parâmetro |
Faixa Típica |
Efeito na qualidade da solda |
|---|---|---|
Velocidade rotacional |
250–1600 rpm |
Velocidades mais altas aumentam o calor e o fluxo, mas podem causar superaquecimento |
Velocidade de soldagem |
90–600 mm/min |
Velocidades mais rápidas reduzem a entrada de calor e podem aumentar o risco de defeitos |
Força axial |
3–10kN |
Suporta contato e consolidação da ferramenta |
Ângulo de inclinação da ferramenta |
1°–3° |
Melhora a ação de forjamento e ajuda a reduzir defeitos superficiais |
Estes valores não devem ser tratados como configurações universais. As janelas reais do processo dependem do grau da liga, da espessura, da geometria da ferramenta, da fixação e da rigidez da máquina.
A força axial garante o contato adequado entre a ferramenta e a peça, auxiliando na geração e consolidação de calor. Pouca força pode causar uma ligação fraca. Muita força pode aumentar o desgaste da ferramenta, rebarbas ou instabilidade do processo.
Um ângulo de inclinação moderado da ferramenta ajuda a melhorar a ação de forjamento atrás da ferramenta e promove uma melhor consolidação. Se a inclinação for muito pequena, a ligação poderá ficar incompleta. Se for muito grande, a qualidade da superfície e a vida útil da ferramenta poderão ser afetadas.
Para ligas de magnésio, a relação entre velocidade de rotação, velocidade de soldagem e qualidade da junta não é linear. O sucesso da soldagem depende do equilíbrio entre a geração de calor e o fluxo do material, e não simplesmente do aumento da velocidade para produtividade.
Emitir |
Causa provável |
Controle Recomendado |
|---|---|---|
Flash excessivo |
Muita entrada de calor ou força axial excessiva |
Reduza a velocidade de rotação, revise a velocidade de deslocamento, otimize o controle de força |
Má ligação |
Calor insuficiente ou má ação de forjamento |
Aumente moderadamente a entrada de calor, otimize o ângulo de inclinação e a força axial |
Adesão da ferramenta |
Material de ferramenta inadequado ou má condição da superfície da ferramenta |
Use materiais ou revestimentos de ferramentas resistentes ao desgaste e mantenha a ferramenta limpa |
Grosseiro de grãos |
Exposição térmica excessiva |
Reduza a janela do processo e melhore o controle do calor |
Instabilidade do processo |
Fraca repetibilidade em velocidade ou força |
Use uma máquina FSW rígida e bem controlada com monitoramento estável |
Essas questões mostram que a qualidade da soldagem com magnésio depende não apenas da liga, mas também da capacidade da máquina, da condição da ferramenta e da estabilidade dos parâmetros.
As vantagens da soldagem por fricção e mistura de magnésio dependem não apenas do princípio de soldagem, mas também da capacidade da máquina.
Uma máquina FSW de nível de produção ajuda a manter a velocidade de rotação, a velocidade de soldagem, a força axial e a posição da ferramenta estáveis durante todo o ciclo de soldagem. Isto é importante porque as ligas de magnésio são sensíveis a alterações de parâmetros e mesmo pequenas variações podem afetar a entrada de calor e o fluxo do material.
Em condições de laboratório, alguma variação pode ser tolerada. Na produção industrial, a repetibilidade é crítica. Uma máquina FSW rígida e bem controlada suporta formação de solda consistente, especialmente quando as peças devem atender aos requisitos dimensionais e mecânicos.
Os sistemas FSW robóticos e integrados em CNC podem suportar soldas mais longas, produção de lotes repetíveis e geometrias de peças mais complexas. Isto é especialmente útil para peças leves de magnésio com costuras curvas ou estruturas 3D.
Para compradores B2B, o valor de uma máquina FSW não é apenas a capacidade de fazer uma solda. É também a capacidade de reduzir refugos, estabilizar a produção e melhorar a consistência da qualidade ao longo do tempo.
Nosso equipamento de soldagem por fricção e mistura é projetado para fornecer controle de processo estável, permitindo entrada de calor consistente, fluxo de material confiável e qualidade de solda repetível em aplicações de liga de magnésio. Explorar nossas máquinas de solda por fricção para magnésio e materiais leves para encontrar a solução certa para suas necessidades de produção.
O magnésio para soldagem por fricção e agitação fornece uma solução sólida para fabricantes que produzem peças leves que exigem menor distorção, menos defeitos e melhor controle da microestrutura do que a soldagem por fusão convencional pode oferecer. O processo é especialmente valioso porque as ligas de magnésio são difíceis de soldar com métodos baseados em fusão, particularmente quando a oxidação, a trinca a quente, a sensibilidade à distorção e os defeitos de fundição tornam-se grandes preocupações.
O resultado da produção, entretanto, depende não apenas do princípio do processo, mas também da capacidade da máquina. Uma máquina FSW bem projetada suporta entrada de calor estável, melhor fluxo de material, qualidade de solda repetível e menor risco de defeitos em aplicações industriais.
Para empresas que avaliam a união de ligas de magnésio, a solução certa A máquina FSW não é apenas uma plataforma de soldagem. É uma solução de controle de processo que ajuda a melhorar a consistência da qualidade, a estabilidade da produção e a eficiência da fabricação a longo prazo. Se você estiver revisando os requisitos de soldagem de magnésio para peças leves, vale a pena discutir o grau da liga, a geometria da peça, as metas de produção e as expectativas do processo antes de selecionar uma configuração de máquina FSW.
Solicite um orçamento
O magnésio para soldagem por fricção e mistura oferece menor distorção, microestrutura refinada e menos defeitos, como porosidade e trincas a quente. Isso o torna mais adequado para peças leves que exigem desempenho mecânico estável.
As ligas de magnésio são difíceis de soldar devido à tendência à oxidação, à sensibilidade à trinca a quente, à baixa faixa de fusão, à sensibilidade à distorção e à influência de defeitos de fundição pré-existentes.
As classes comumente discutidas incluem AZ31, AZ61, AZ91, AM60 e ZK60. Essas ligas diferem em resistência, forma, soldabilidade e resposta térmica, portanto as configurações do processo devem ser ajustadas de acordo.
A velocidade de rotação, a velocidade de soldagem, a força axial e o ângulo de inclinação da ferramenta controlam a entrada de calor e o fluxo de material. Seu equilíbrio determina se a solda forma uma junta sólida, refinada e com defeitos controlados.
Uma máquina FSW fornece a estabilidade do processo necessária para controlar a velocidade de rotação, velocidade de soldagem, força e posicionamento. Isso melhora a repetibilidade, reduz o risco de defeitos e oferece suporte à soldagem de magnésio em escala industrial.
As aplicações típicas incluem estruturas de assentos, compartimentos de baterias, compartimentos de instrumentos, suportes internos de aeronaves, painéis estruturais de parede fina e montagens leves de precisão selecionadas.
Sim. O FSW pode unir ligas de magnésio diferentes de forma mais eficaz do que muitos métodos de fusão porque evita problemas de fissuração e segregação relacionados à fusão.
