金属コンポーネントの接合に関しては、アルミニウムには特有の課題があります。その軽量特性と耐食性により、航空宇宙、自動車、建設、電子機器の用途に最適です。ただし、アルミニウムは熱伝導率が高く、歪みや亀裂が生じやすいため、従来の溶融技術を使用して溶接することが困難です。幸いなことに、摩擦撹拌接合 (FSW) として知られる最新の方法は、効果的で革新的なソリューションを提供します。では、アルミニウムを摩擦溶接できますか?答えは明確に「はい」です。実際、アルミニウムは、次のような用途に最も適した金属の 1 つです。 摩擦撹拌溶接.
この記事では、アルミニウムの摩擦溶接のプロセス、それが非常に効果的である理由、それがもたらす利点、エンジニアリングや製造におけるアルミニウムの使用方法にどのような革命をもたらしているかについて説明します。
アルミニウムについて具体的に説明する前に、アルミニウムの基本を理解することが重要です。 摩擦撹拌溶接.
摩擦撹拌溶接は固体溶接技術であり、材料を溶かさずに接合することを意味します。これは、接合部を形成するために金属を融点まで加熱する必要がある従来のアーク溶接や MIG 溶接との主な違いです。 FSW では、非消耗性の回転ツールを 2 つの金属間の接合部に差し込みます。工具と材料の間に生じる摩擦により、金属を溶かさずに加熱して軟化させます。工具が接合部に沿って移動すると、軟化した金属がかき混ぜられ、冷却されると強力な接合が形成されます。
溶解がないため、気孔、ひび割れ、反りなどの問題が少なくなります。このため、FSW は従来の方法では溶接が難しいアルミニウムなどの金属に対して特に有利です。
アルミニウムは人気のある材料ですが、従来の方法で溶接するのは簡単ではありません。従来のアルミニウム溶接時に直面する一般的な問題をいくつか示します。
高い熱伝導率: アルミニウムは熱をすぐに放散するため、良好な溶接池に必要な熱を維持することが困難になります。
酸化層: アルミニウムは表面に強固な酸化層を形成しますが、溶接前にこれを除去する必要があります。
歪み・割れ：アルミは融点が低く膨張率が高いため、熱が不均一に加わると反りや割れが発生しやすくなります。
多孔性: 溶融アルミニウム内に閉じ込められたガスにより、穴が開いた弱い溶接が発生する可能性があります。
摩擦撹拌溶接は、金属の融点以下で作業することにより、これらの問題を完全に回避します。その結果、次のような結果が得られます。
最小限の歪み
より強力な溶接
よりクリーンなジョイント
一貫した再現可能なパフォーマンス
このため、摩擦撹拌溶接は、特に高性能用途において、アルミニウムを溶接するための最も信頼性が高く効果的な方法の 1 つとなります。
FSW プロセスが特にアルミニウムにどのように適用されるかを見てみましょう。
2 つのアルミニウム コンポーネントを準備し、突き合わせまたは重ね接合で端と端を合わせて配置します。材料の流れを良好にするために、表面は清潔で、油、汚れ、酸化物層がない必要があります。
アルミニウムのワークピースはバッキングプレートにしっかりとクランプされ、溶接中の動きを防ぎます。このプロセスでは大きな力が発生するため、適切なクランプが非常に重要です。
特別に設計されたピンとショルダーを備えた回転ツールが、アルミニウム片間の接合ラインに差し込まれます。工具は通常、工具鋼や炭化タングステンなどのより硬い材料で作られています。
工具が回転して接合部に沿って押されると、摩擦熱が発生し、アルミニウムが柔らかくなりますが、溶けることはありません。ツールのショルダーには軟化した金属が含まれており、2 つの部品を一緒に鍛造するのに役立ちます。
このツールは、軟化したアルミニウムを接合線に沿ってかき混ぜます。この動作により、継ぎ目の両側の金属が混合され、元の接合界面が除去され、単一の連続した部品が形成されます。
ツールが通過すると、溶接部が冷えて固まり、欠陥のない強力な接合が形成されます。通常、表面は滑らかで、仕上げはほとんど必要ありません。
摩擦撹拌溶接の主な利点の 1 つは、従来の方法では溶接不可能と考えられていたものも含め、さまざまなアルミニウム合金を処理できることです。
非常に柔らかく溶接しやすいです。
延性は高く、強度は低い。
電気業界や化学業界で一般的です。
強度は高いが、溶融法では溶接性が劣る。
摩擦撹拌接合により、亀裂が最小限に抑えられた優れた接合が可能になります。
航空宇宙用途で一般的。
強度があり、耐食性があり、溶接が容易です。
海洋用途に最適です。
中強度で汎用性が高い。
建設や輸送に広く使用されています。
優れたFSW性能。
非常に強度があり、航空機の構造によく使用されます。
従来の溶接では割れが発生しやすいですが、適切に管理すればFSWに適しています。
この幅広い互換性により、摩擦撹拌溶接はさまざまな産業分野でアルミニウムを接合するための頼りになる方法となっています。
FSW がアルミニウムに特に有益である理由は次のとおりです。
FSW は、航空宇宙や自動車などの高応力環境においても、母材の強度と同等かそれを上回る溶接を実現します。
このプロセスではアルミニウムを溶かさないため、熱の影響を受ける領域がはるかに小さくなります。これにより、反りや材料劣化のリスクが軽減されます。
摩擦撹拌溶接の接合部は滑らかできれいで、多くの場合、後処理はほとんどまたはまったく必要ありません。これは、目に見える用途や装飾的な用途に最適です。
FSW は高温や溶加材を必要としないため、融着よりもエネルギーの使用量が少なくなります。
このプロセスはクリーンであり、有害なヒューム、ガス、放射線が含まれていないため、作業者にとってより安全で環境に優しいものとなっています。
摩擦撹拌溶接アルミニウムはその利点により、さまざまな業界で広く使用されています。
航空機の胴体パネル
翼の外板と補強材
燃料タンク
電気自動車のバッテリーエンクロージャ
軽量フレームとパネル
耐衝突性構造コンポーネント
船体構造
デッキとパネル
耐食継手
高速列車の車体
内部パーティションおよび外部パネル
ノートパソコンとタブレットの筐体
ヒートシンクとエンクロージャ
これらの用途において、アルミニウムの摩擦撹拌溶接は、比類のない信頼性、強度、効率を実現します。
摩擦撹拌溶接はアルミニウムに対して非常に効果的ですが、いくつかの制限があります。
工具の摩耗: より硬い合金や厚い部分を溶接すると、特に適切に選択されていない場合、工具が摩耗する可能性があります。
初期設備コスト: FSW マシンは従来のアーク溶接機よりも高価ですが、コストの削減は欠陥の減少と後処理によってもたらされます。
ジョイントのデザイン: FSW は、まっすぐで簡単にアクセスできるジョイントで最も効果的に機能します。複雑な形状の場合、溶接がより困難になる場合があります。
これらの考慮事項にもかかわらず、品質とパフォーマンスにおける長期的な利点は、多くの場合、初期セットアップのコストを上回ります。
より軽く、より強く、より環境に優しい材料への移行により、多くのメーカーが摩擦撹拌接合を検討するようになりました。アルミニウムは、輸送、建設、エネルギーなどの分野で重金属に取って代わる傾向にあります。しかし、アルミニウムの可能性を最大限に引き出すには、高度な接合方法が必要であり、FSW はその役割を完璧に果たします。
世界中の企業が、生産ラインを将来にわたって備えられるよう、FSW 機器とトレーニングに投資しています。その結果、製品の性能、生産効率、持続可能性が向上するため、摩擦撹拌溶接はアルミニウムを扱うすべての人にとって賢い選択となります。
では、アルミニウムを摩擦溶接できますか?間違いなく、そして実際、アルミニウムはこのプロセスに最も適した材料の 1 つです。摩擦撹拌溶接は、従来の方法では溶接不可能と考えられていたアルミニウム合金でも、アルミニウム合金を接合するための高性能で信頼性の高いクリーンなソリューションを提供します。より強力な接合部やより優れた表面仕上げから環境への影響の低減まで、その利点は精度と性能の両方を要求する業界にとって理想的な選択肢となっています。
ハイテクかつ持続可能なエンジニアリングにおいてアルミニウムの人気が高まり続けるにつれて、FSW プロセスを習得することが不可欠になります。航空機、電気自動車、船舶、軽量消費者製品のいずれを製造する場合でも、摩擦撹拌溶接を使用すると、アルミニウムの固有の特性を最大限に活用できます。

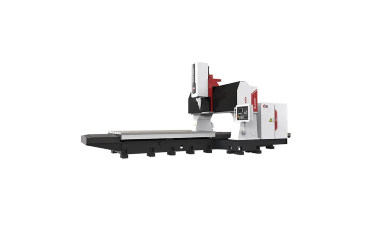

摩擦撹拌溶接機能の導入またはアップグレードを検討しているメーカー向けに、Dongguan Zhihui Welding Technology Co., Ltd. は、信頼できる専門知識と高度な機器ソリューションを提供します。イノベーション、品質、顧客サポートに重点を置き、企業が摩擦撹拌溶接の力を通じてより強力で、よりクリーンで、より効率的なアルミニウム溶接を実現できるよう支援します。
