Việc lựa chọn vật liệu phù hợp cho hàn ma sát khuấy (FSW) không chỉ giới hạn ở việc chọn dụng cụ hàn phù hợp. Trong thực tế, hiệu suất của FSW phụ thuộc vào sự tương tác ở cấp độ hệ thống giữa vật liệu kết cấu máy và vật liệu dụng cụ . Máy xác định xem quy trình có ổn định về mặt cơ học và có thể lặp lại hay không, trong khi công cụ xác định chất lượng mối hàn, tuổi thọ sử dụng và tính kinh tế của quy trình.
Ước tính của ngành cho thấy rằng các công cụ FSW thông thường, chủ yếu là thép công cụ và hợp kim cường độ cao, có thể chiếm khoảng 36,0% thị trường công cụ FSW toàn cầu vào năm 2025. Những vật liệu này cho phép tạo đủ nhiệt trong khi vẫn duy trì tính toàn vẹn cấu trúc dưới điểm nóng chảy của vật liệu cơ bản.
Trong sản xuất NEV/EV, FSW hỗ trợ các khay pin nhẹ, tấm làm mát, thanh cái và vỏ chống ẩm. Quá trình này làm giảm năng lượng đầu vào, loại bỏ vật tư tiêu hao và cho phép kết nối đáng tin cậy các hợp kim khác nhau. Khi khối lượng sản xuất tăng lên, việc lựa chọn vật liệu không phù hợp—ở cấp độ máy hoặc công cụ—dẫn đến rung động, hỏng dụng cụ, mối hàn không nhất quán và chi phí tăng cao.
Hướng dẫn này trình bày khung lựa chọn vật liệu toàn diện bao gồm:
Các bộ phận chính của máy FSW (vật liệu phía máy)
Vật liệu dụng cụ FSW (vật liệu bên dụng cụ)
Phân tích hiệu suất so sánh
Khuyến nghị dành riêng cho ứng dụng cho các ngành công nghiệp chính
Lựa chọn vật liệu đóng vai trò then chốt trong việc xác định độ bền và hiệu quả của dụng cụ hàn ma sát khuấy. Quá trình nối trạng thái rắn khiến công cụ phải chịu tải trọng cơ học và nhiệt cao. Vật liệu dụng cụ chất lượng cao, chẳng hạn như thép công cụ tiên tiến, có khả năng chống mài mòn và biến dạng vượt trội, giúp kéo dài tuổi thọ của dụng cụ. Bảng sau đây minh họa mức độ ảnh hưởng của thiết kế công cụ cải tiến và lựa chọn vật liệu đến tuổi thọ của công cụ trong quá trình hàn:
Thiết kế công cụ |
Chu kỳ thất bại |
Vật liệu được sử dụng |
Các tính năng chính |
|---|---|---|---|
Đổi mới |
9.328.980 |
Thép cacbon cao |
Quản lý nhiệt tiên tiến, rãnh dọc, chiều dài chốt có thể điều chỉnh |
Tiêu chuẩn |
7.589.146 |
Thép cacbon cao |
Thiết kế tiêu chuẩn không có tính năng nâng cao |
Việc lựa chọn vật liệu phù hợp cho dụng cụ hàn đảm bảo hiệu suất ổn định trong suốt quá trình. Độ tin cậy này rất cần thiết đối với các nhà sản xuất dựa vào kỹ thuật xử lý kết nối trạng thái rắn để sản xuất khối lượng lớn linh kiện cho các ngành như sản xuất NEV/EV.
Việc lựa chọn vật liệu dụng cụ ảnh hưởng trực tiếp đến chất lượng mối hàn và hiệu quả của quá trình hàn. Trong hàn ma sát khuấy, kỹ thuật nối vật liệu phụ thuộc vào khả năng của dụng cụ tạo ra nhiệt thích hợp và duy trì hình dạng của nó dưới áp lực. các tốc độ gia nhiệt, độ bền dụng cụ và nhiệt độ đạt được ảnh hưởng đến dòng chảy nhựa và kiểu rèn của kim loại mối hàn. Những yếu tố này rất quan trọng để tạo ra các mối nối không có khuyết tật và duy trì chất lượng mối hàn. Sự tương tác giữa dụng cụ và phôi cũng có thể làm thay đổi cấu trúc vi mô của mối nối, ảnh hưởng đến tính toàn vẹn của mối hàn.
Để đạt được mối hàn chất lượng cao đòi hỏi phải kiểm soát cẩn thận các thông số hàn, bao gồm tốc độ quay và lực dọc trục. Quá trình nối trạng thái rắn được hưởng lợi từ vật liệu công cụ chịu được các chu kỳ lặp đi lặp lại mà không bị suy giảm. Việc lựa chọn vật liệu không phù hợp có thể gây ra các khuyết tật, làm giảm độ tin cậy của kỹ thuật hàn và tăng nguy cơ phải làm lại tốn kém.
Việc cân nhắc về chi phí và bảo trì là trọng tâm trong việc lựa chọn vật liệu cho dụng cụ hàn ma sát khuấy. Các nhà sản xuất phải cân bằng giữa đầu tư ban đầu với chi phí vận hành lâu dài. Bảng dưới đây tóm tắt các yếu tố chi phí chính liên quan đến các vật liệu dụng cụ khác nhau trong quá trình hàn:
Yếu tố chi phí |
Sự miêu tả |
|---|---|
Chi phí công cụ ban đầu |
Khác nhau từ thép công cụ rẻ tiền đến công cụ PCBN đắt tiền. |
Tuổi thọ công cụ |
Những công cụ đắt tiền hơn có thể mang lại tuổi thọ sử dụng lâu hơn, điều này chứng minh chi phí của chúng. |
Khối lượng sản xuất |
Khối lượng sản xuất cao hơn có thể biện minh cho việc sử dụng các công cụ bền hơn, đắt tiền hơn. |
Thời gian chuyển đổi |
Các công cụ phức tạp có thể cần thời gian thay thế lâu hơn, ảnh hưởng đến hiệu quả. |
Yêu cầu chất lượng |
Nhu cầu chất lượng cao hơn có thể cần phải sử dụng các công cụ cao cấp. |
Việc lựa chọn vật liệu phù hợp với quy mô sản xuất và yêu cầu chất lượng của quá trình hàn có thể giảm thời gian ngừng hoạt động và chi phí bảo trì. Các nhà sản xuất sử dụng kỹ thuật xử lý nối trạng thái rắn phải đánh giá các yếu tố này để tối ưu hóa việc lựa chọn công cụ và đảm bảo hoạt động hiệu quả, tiết kiệm chi phí.
Trong quá trình hàn ma sát khuấy, cả kết cấu máy và dụng cụ hàn đều phải chịu tải trọng cơ học đáng kể. Các tải trọng này bắt nguồn từ lực dọc trục cần thiết để đẩy dụng cụ vào phôi và mô-men xoắn được tạo ra trong quá trình khuấy vật liệu. Khi quá trình hàn diễn ra, lực uốn và ứng suất ngang cũng phát triển, đặc biệt ở các mối hàn dài hoặc các mối nối có tiết diện dày.
Nếu các bộ phận của máy như trục chính, giá đỡ dụng cụ hoặc khung không đủ độ cứng thì các tải trọng này có thể gây ra độ lệch đàn hồi, độ rung và mất độ thẳng hàng. Về phía dụng cụ, độ bền hoặc độ dẻo dai không đủ có thể dẫn đến biến dạng dẻo, uốn chốt hoặc gãy sớm. Do đó, khả năng chịu tải cơ học là yêu cầu cơ bản cho cả việc lựa chọn vật liệu phía máy và phía công cụ.
FSW là một quy trình ở trạng thái rắn, nhưng nó liên quan đến sự gia nhiệt ma sát mạnh ở bề mặt tiếp xúc giữa dụng cụ và phôi. Nhiệt được tạo ra thông qua việc quay dụng cụ, tiếp xúc với vai và biến dạng dẻo của vật liệu. Năng lượng nhiệt này làm mềm phôi, tạo điều kiện cho vật liệu chảy và hình thành mối nối.
Tuy nhiên, sự tích tụ nhiệt quá mức sẽ gây ra những rủi ro mới. Chu trình nhiệt lặp đi lặp lại có thể gây mỏi nhiệt trong các công cụ và bộ phận máy, trong khi tản nhiệt không đều có thể dẫn đến sự giãn nở nhiệt không khớp. Dụng cụ có độ bền nhiệt độ cao kém có thể bị mềm, làm tăng tốc độ mài mòn và giảm độ đồng nhất của mối hàn. Các bộ phận của máy tiếp xúc với nhiệt độ kéo dài mà không được làm mát đầy đủ có thể bị mất ổn định về kích thước, ảnh hưởng trực tiếp đến độ chính xác của mối hàn.
Hiểu biết về cơ chế hư hỏng giúp giải thích tại sao các thành phần khác nhau lại yêu cầu các chiến lược vật liệu khác nhau.
Cơ chế lỗi phía công cụ bao gồm:
Mài mòn do các hạt cứng hoặc vật liệu gia cố trong phôi gây ra
Mòn bám dính do vận chuyển vật liệu ở nhiệt độ cao
Mài mòn do khuếch tán khi hàn đồng hoặc thép ở nhiệt độ cao
Mệt mỏi nhiệt và biến dạng dẻo trong chu kỳ sản xuất dài
Cơ chế lỗi phía máy bao gồm:
Độ lệch trục chính dưới lực dọc trục duy trì
Rung khung dẫn đến sự thâm nhập của mối hàn không nhất quán
Mất độ đồng tâm của dụng cụ do giãn nở nhiệt
Mòn vòng bi và thanh dẫn hướng do tải trọng theo chu kỳ
Bởi vì các chế độ hư hỏng này hoạt động đồng thời nên hiệu suất của FSW phụ thuộc vào việc lựa chọn vật liệu phối hợp trên toàn bộ hệ thống. Vật liệu phía máy thiết lập độ ổn định và độ lặp lại của quy trình, trong khi vật liệu dụng cụ quyết định chất lượng mối hàn, tuổi thọ dụng cụ và chi phí vận hành.
Trục chính là động lực tạo ra chuyển động quay và chuyển động của dụng cụ trong máy hàn ma sát khuấy. Lựa chọn vật liệu cho trục chính phải tập trung vào độ bền cơ học, khả năng chống mỏi và độ ổn định kích thước. Trục xoay chịu ứng suất quay liên tục và phải duy trì sự căn chỉnh chính xác để đảm bảo chất lượng mối hàn. Các nhà sản xuất ưu tiên những vật liệu có thể chịu được chu kỳ lặp đi lặp lại mà không bị biến dạng. Độ ổn định nhiệt cũng rất quan trọng vì trục chính hoạt động gần vùng chịu ảnh hưởng của nhiệt.
Các vật liệu như thép hợp kim và thép cứng thường được sử dụng cho trục chính. Những vật liệu này cung cấp độ bền kéo cao và chống mài mòn trong quá trình hoạt động kéo dài. Trục xoay cũng phải thể hiện khả năng gia công tốt để sản xuất chính xác. Trong một số hệ thống tiên tiến, các phương pháp xử lý bề mặt như thấm nitơ hoặc cacbon hóa sẽ nâng cao độ bền của trục chính. Vật liệu phù hợp đảm bảo trục xoay hỗ trợ dụng cụ một cách hiệu quả, duy trì hiệu suất hàn ổn định và giảm nhu cầu bảo trì.
Bộ phận giữ dụng cụ cố định dụng cụ và truyền lực từ trục chính. Lựa chọn vật liệu cho đầu cặp dụng cụ tập trung vào độ bền, khả năng chống mài mòn và độ ổn định nhiệt. Giá đỡ phải chịu được tải trọng cơ học cường độ cao được tạo ra trong quá trình hàn. Thép có hàm lượng cacbon cao (HcHcr) được ưa chuộng vì tính chất cơ học đặc biệt của nó. Hợp kim này cung cấp độ bền cao và chống mài mòn, điều này rất cần thiết cho các điều kiện đòi hỏi khắt khe của hàn ma sát khuấy. Các quy trình xử lý nhiệt cải thiện hơn nữa khả năng chịu nhiệt của HcHcr, cho phép đầu cặp hoạt động đáng tin cậy ở nhiệt độ cao. Việc bổ sung vanadi làm tăng độ dẻo dai, làm cho hợp kim phù hợp với các ứng dụng nặng.
Người giữ dụng cụ phải giữ chặt dụng cụ trong suốt quá trình hàn. Thép HcHcr, thường được tăng cường vanadi, mang lại sự kết hợp cần thiết giữa độ dẻo dai và độ bền. Giá đỡ cũng phải chống lại sự giãn nở nhiệt để tránh bị lệch. Các nhà sản xuất có thể áp dụng các phương pháp xử lý làm cứng bề mặt để kéo dài tuổi thọ sử dụng của đầu cặp. Việc chọn vật liệu phù hợp cho giá đỡ dụng cụ sẽ đảm bảo vị trí dụng cụ ổn định, điều này rất quan trọng để tạo ra các mối hàn không có khuyết tật.
Khung máy tạo thành xương sống của bất kỳ hệ thống hàn ma sát khuấy (FSW) nào. Chức năng chính của nó là cung cấp một nền tảng vững chắc, ổn định để hỗ trợ tất cả các bộ phận chuyển động và hấp thụ các lực sinh ra trong quá trình hàn. Việc lựa chọn vật liệu cho khung phải tập trung vào việc đạt được độ cứng cao, khả năng giảm rung tuyệt vời và độ ổn định kích thước lâu dài. Những đặc tính này giúp duy trì sự liên kết công cụ chính xác và chất lượng mối hàn ổn định. Các kỹ sư thường chọn vật liệu có mô đun đàn hồi cao và độ giãn nở nhiệt thấp để giảm thiểu độ võng và biến dạng khi chịu tải. Khung cũng phải chống mỏi và ăn mòn, đặc biệt là trong môi trường công nghiệp đòi hỏi khắt khe.
Việc lựa chọn vật liệu khung ảnh hưởng trực tiếp đến tính toàn vẹn cấu trúc và khả năng chống rung của máy FSW. Hợp kim thép, đặc biệt là những loại có hàm lượng carbon hoặc hợp kim cao, thường được sử dụng do độ bền và độ cứng vượt trội. Gang là một lựa chọn phổ biến khác, được đánh giá cao nhờ khả năng giảm chấn tự nhiên và khả năng gia công. Đối với các ứng dụng yêu cầu giảm trọng lượng, chẳng hạn như hệ thống FSW di động hoặc robot, hợp kim nhôm có thể được xem xét, mặc dù chúng có độ cứng thấp hơn so với thép.
Thiết kế của khung cũng đóng một vai trò quan trọng. Bảng sau đây tóm tắt các thiết kế khung máy khác nhau ảnh hưởng như thế nào đến độ cứng và tính phù hợp cho các ứng dụng tải cao:
Thiết kế máy |
Mức độ cứng |
Phù hợp với tải trọng cao |
|---|---|---|
Khung chữ C |
Vừa phải |
Nhạy cảm với độ lệch |

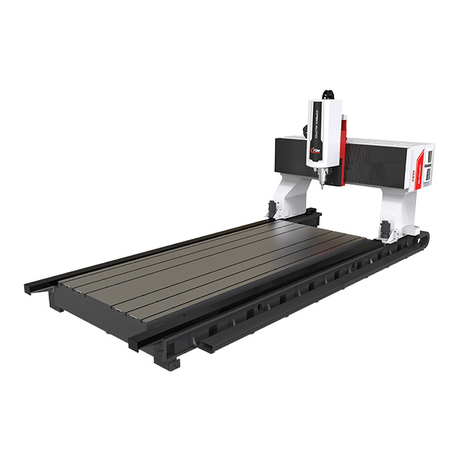

Giàn khoan |
Cao |
Lý tưởng cho khu vực làm việc lớn |
Loại hộp |
Rất cao |
Tốt nhất cho các ứng dụng cường độ cao |
Việc lựa chọn sự kết hợp phù hợp giữa vật liệu và thiết kế khung đảm bảo máy FSW có thể xử lý các ứng suất cơ học khi hàn mà không ảnh hưởng đến độ chính xác hoặc độ tin cậy. Khung chắc chắn giúp giảm thiểu độ rung, giúp mối hàn mịn hơn và tuổi thọ máy dài hơn.
Quản lý nhiệt hiệu quả là điều cần thiết để duy trì tuổi thọ dụng cụ và chất lượng mối hàn trong máy FSW. Các bộ phận của hệ thống làm mát phải được chế tạo từ vật liệu có tính dẫn nhiệt cao, khả năng chống ăn mòn tuyệt vời và tính toàn vẹn về cấu trúc. Những đặc tính này đảm bảo tản nhiệt nhanh chóng từ vùng hàn và ngăn ngừa rò rỉ hoặc hỏng hóc trong quá trình vận hành. Các vật liệu cũng phải dễ gia công và lắp ráp, hỗ trợ cả cấu hình làm mát tiêu chuẩn và tùy chỉnh.
Các hợp kim nhôm như 6061-T6 và 6063 được sử dụng rộng rãi trong các hệ thống làm mát vì khả năng gia công tốt và khả năng chống ăn mòn. Trong môi trường biển hoặc môi trường khắc nghiệt, hợp kim cấp hàng hải giúp tăng cường khả năng bảo vệ chống ăn mòn. Hợp kim anodized được chọn cho các ứng dụng chuyên dụng đòi hỏi phải cải thiện tính chất bề mặt.
Các yêu cầu chính đối với vật liệu hệ thống làm mát bao gồm:
Độ dẫn nhiệt cao để truyền nhiệt hiệu quả
Cấu trúc không rò rỉ để tránh thất thoát chất làm mát
Tính toàn vẹn của cấu trúc để chịu được áp lực và độ rung
Bảng dưới đây tóm tắt các vật liệu phổ biến và ứng dụng của chúng trong hệ thống làm mát FSW:
Loại vật liệu |
Của cải |
Ứng dụng |
|---|---|---|
6061-T6 |
Khả năng gia công tốt, chống ăn mòn |
Sử dụng chung trong hệ thống làm mát |
6063 |
Khả năng gia công tốt, chống ăn mòn |
Sử dụng chung trong hệ thống làm mát |
Cấp hàng hải |
Tăng cường khả năng chống ăn mòn |
Ứng dụng hàng hải |
Hợp kim anodized |
Cải thiện tính chất bề mặt |
Ứng dụng chuyên biệt |
Việc lựa chọn vật liệu thích hợp cho các bộ phận của hệ thống làm mát đảm bảo quản lý nhiệt đáng tin cậy, giảm nhu cầu bảo trì và kéo dài tuổi thọ của máy FSW.
Công cụ FSW là giao diện chính giữa máy và phôi, chịu trách nhiệm trực tiếp cho việc sinh nhiệt, dòng vật liệu và hình thành mối hàn. Trong quá trình hàn, dụng cụ chịu tải trọng ma sát nghiêm trọng, nhiệt độ cao và ứng suất cơ học lặp đi lặp lại, khiến độ cứng, độ dẻo dai, độ bền nóng và khả năng chống mài mòn trở thành những yêu cầu quan trọng nhất đối với vật liệu. Khả năng tương thích giữa công cụ và phôi cũng rất cần thiết để ngăn ngừa ô nhiễm và đảm bảo tính toàn vẹn của mối hàn. Để so sánh chi tiết về thép công cụ, hợp kim vonfram, gốm/gốm kim loại, siêu hợp kim và vật liệu tiên tiến (PCBN, W-Re, PCD), hãy tham khảo 'Tổng quan về Vật liệu công cụ FSW (Phía công cụ)' và 'Phân tích so sánh vật liệu công cụ' trong các phần bên dưới.
Thép công cụ đại diện cho xương sống của thiết kế công cụ hàn ma sát khuấy. Những vật liệu này, chẳng hạn như AISI H13 , được thiết kế để chịu được các điều kiện khắt khe của quá trình hàn. Thép công cụ có khả năng chịu tải nén cao, cần thiết để đưa dụng cụ vào phôi. Của họ độ bền nhiệt độ cao đảm bảo dụng cụ duy trì được hình dạng và tính nguyên vẹn khi tiếp xúc kéo dài với nhiệt độ cao. Khả năng chống mài mòn là một đặc tính quan trọng khác vì dụng cụ này phải chịu đựng các chu kỳ lặp đi lặp lại mà không bị suy giảm đáng kể. Thép công cụ thường được sử dụng để hàn các hợp kim nhôm, đặc biệt ở độ dày từ 0,5 đến 50 mm. Khả năng gia công của thép công cụ cho phép sản xuất chính xác các hình dạng công cụ phức tạp, điều này rất quan trọng để tối ưu hóa khả năng hàn của các bộ phận hợp kim nhôm trong sản xuất NEV/EV.
Lưu ý: Thép công cụ lý tưởng để nối các hợp kim nhôm, magie, đồng và kẽm, khiến chúng trở thành lựa chọn ưu tiên cho các ứng dụng của Zhihui hàn trong khay pin, tấm làm mát và các bộ phận kết cấu nhẹ.
Tài sản |
Sự miêu tả |
|---|---|
Khả năng chịu tải nén |
Duy trì tải trọng nén trong quá trình chèn vào vật liệu phôi. |
Độ bền nhiệt độ cao |
Duy trì độ bền dưới nhiệt độ cao trong quá trình hàn. |
Chống mài mòn |
Chịu đựng các chu kỳ lặp đi lặp lại mặc dù tốc độ mài mòn cao do dễ gia công. |
Sự phù hợp của ứng dụng |
Thích hợp cho hợp kim nhôm và các hợp kim có điểm nóng chảy thấp khác. |
Hợp kim vonfram được lựa chọn cho các công cụ hàn ma sát khuấy khi có liên quan đến hợp kim có điểm nóng chảy cao hơn hoặc vật liệu tổng hợp ma trận kim loại mài mòn. Những vật liệu này thể hiện độ cứng và độ dẻo dai đặc biệt ở nhiệt độ cao. Hợp kim vonfram chống lại sự biến dạng và duy trì các tính chất cơ học của chúng ngay cả khi chịu áp lực cơ học và nhiệt độ cực cao. Độ dẫn nhiệt thấp của chúng giúp giảm thiểu thất thoát nhiệt, điều này rất quan trọng để duy trì chất lượng mối hàn. Hợp kim vonfram còn có khả năng chống oxy hóa tốt, ngăn ngừa sự xuống cấp bề mặt trong quá trình hàn. Trong sản xuất NEV/EV, các dụng cụ bằng hợp kim vonfram được sử dụng để nối các hợp kim đồng và magie, trong đó tuổi thọ và khả năng hàn của dụng cụ là tối quan trọng.
Các đặc tính chính của hợp kim vonfram dành cho dụng cụ FSW:
Độ bền và độ dẻo dai cao ở nhiệt độ hàn.
Khả năng chống mài mòn và oxy hóa tuyệt vời.
Độ dẫn nhiệt thấp để cải thiện quản lý nhiệt.
Thích hợp để hàn các hợp kim và vật liệu tổng hợp có độ bền cao.
Gốm sứ và gốm kim loại đã nổi lên như những vật liệu công cụ tiên tiến cho các ứng dụng hàn ma sát khuấy chuyên dụng. Những vật liệu này kết hợp độ cứng của gốm sứ với độ dẻo dai của hợp kim kim loại, tạo ra các công cụ có thể chịu được mài mòn nghiêm trọng và nhiệt độ cao. Gốm sứ và gốm kim loại đặc biệt hiệu quả để hàn các hợp kim mài mòn và vật liệu tổng hợp ma trận kim loại, trong đó thép công cụ thông thường có thể bị hỏng sớm. Tính ổn định hóa học và khả năng chống oxy hóa của chúng làm cho chúng phù hợp với môi trường đòi hỏi khắt khe. Trong bối cảnh Zhihui hàn tập trung vào các thành phần nhẹ và hiệu suất cao, gốm sứ và gốm kim loại cung cấp các giải pháp nối các hợp kim nhôm, magie và kẽm với khả năng hàn và độ bền được nâng cao.
Ưu điểm của gốm sứ và gốm kim loại ở FSW:
Độ cứng và khả năng chống mài mòn vượt trội.
Độ ổn định nhiệt độ cao.
Tính trơ hóa học và khả năng chống oxy hóa.
Hiệu quả để hàn các hợp kim và vật liệu tổng hợp đầy thách thức.
Siêu hợp kim đại diện cho một loại vật liệu hiệu suất cao được thiết kế cho môi trường khắc nghiệt. Các hợp kim này thường chứa niken, coban hoặc sắt làm nguyên tố cơ bản. Các nhà sản xuất chọn siêu hợp kim cho dụng cụ hàn ma sát khuấy (FSW) khi quy trình này đòi hỏi độ bền, độ ổn định và khả năng chống mỏi nhiệt đặc biệt. Siêu hợp kim duy trì tính chất cơ học của chúng ở nhiệt độ cao, điều này rất quan trọng trong chu kỳ hàn kéo dài.
Các công cụ FSW được làm từ siêu hợp kim có khả năng hàn các phôi gia công có độ bền cao và chịu nhiệt rất tốt. Những vật liệu này chống lại sự biến dạng và mài mòn, ngay cả khi tiếp xúc với ma sát mạnh và nhiệt sinh ra trong quá trình hàn. Siêu hợp kim cũng có khả năng chống oxy hóa và ăn mòn vượt trội, giúp kéo dài tuổi thọ dụng cụ và giảm yêu cầu bảo trì.
Lưu ý: Siêu hợp kim đặc biệt có giá trị trong các ứng dụng mà chất lượng mối hàn và độ bền của dụng cụ là tối quan trọng, chẳng hạn như sản xuất hàng không vũ trụ, ô tô tiên tiến và sản xuất mô-đun pin NEV/EV.
Các đặc tính chính của siêu hợp kim dành cho công cụ FSW bao gồm:
Độ bền và độ ổn định ở nhiệt độ cao
Khả năng chống mỏi nhiệt tuyệt vời
Khả năng chống mài mòn và oxy hóa vượt trội
Khả năng tương thích với các hợp kim và vật liệu tổng hợp đòi hỏi khắt khe
Bảng sau đây tóm tắt mức độ liên quan của siêu hợp kim trong các ứng dụng FSW:
Tài sản |
Lợi ích cho các công cụ FSW |
Các trường hợp sử dụng điển hình |
|---|---|---|
Độ bền nhiệt độ cao |
Duy trì tính toàn vẹn của dụng cụ trong các mối hàn dài |
Hàng không vũ trụ, khay pin NEV/EV |
Chống oxy hóa |
Giảm sự xuống cấp bề mặt |
Thanh cái bằng đồng, vỏ magie |
Chống mài mòn |
Kéo dài tuổi thọ dụng cụ trong môi trường mài mòn |
Các bộ phận kết cấu, tấm làm mát |
Zhihui hàn tận dụng các công cụ dựa trên siêu hợp kim để nối các hợp kim nhôm, đồng, magie và kẽm trong sản xuất NEV/EV. Những công cụ này giúp tạo ra các mối hàn không có khuyết tật ở các bộ phận quan trọng, chẳng hạn như khay pin và tấm làm mát, những nơi cần có độ tin cậy và hiệu suất.
Thép nhẹ là vật liệu tiết kiệm chi phí thường được sử dụng cho các dụng cụ hàn ma sát khuấy trong các ứng dụng có nhu cầu thấp. Hợp kim này chứa tỷ lệ carbon thấp, mang lại độ bền vừa phải và khả năng gia công tốt. Các nhà sản xuất thường chọn thép nhẹ để phát triển nguyên mẫu, sản xuất trong thời gian ngắn hoặc hàn các hợp kim có nhiệt độ nóng chảy thấp, không mài mòn.
Dụng cụ FSW làm từ thép nhẹ có nhiều ưu điểm. Chúng dễ dàng sản xuất và sửa đổi, hỗ trợ việc lặp lại thiết kế công cụ nhanh chóng. Các dụng cụ bằng thép nhẹ cũng cung cấp đủ độ bền để hàn các hợp kim nhôm và kẽm mỏng, khiến chúng phù hợp với các bộ phận nhẹ trong ứng dụng NEV/EV.
Tuy nhiên, thép nhẹ có những hạn chế về khả năng chống mài mòn và ổn định nhiệt. Những dụng cụ này có thể xuống cấp nhanh hơn khi sử dụng để sản xuất khối lượng lớn hoặc khi hàn các vật liệu mài mòn. Vì lý do này, các nhà sản xuất thường dành các công cụ bằng thép nhẹ cho những công việc ít đòi hỏi khắt khe hơn.
Mẹo: Dụng cụ bằng thép nhẹ lý tưởng cho các thử nghiệm quy trình ban đầu, mục đích giáo dục và sản xuất quy mô nhỏ các thành phần hợp kim nhôm và kẽm.
Các tính năng chính của công cụ FSW thép nhẹ:
Chi phí thấp và chế tạo dễ dàng
Độ bền phù hợp cho phôi mỏng
Thích hợp cho các hợp kim không mài mòn
Hạn chế mài mòn và chịu nhiệt
Bảng dưới đây nêu bật sự phù hợp của thép nhẹ cho các ứng dụng FSW:
Tính năng |
Sự miêu tả |
Ví dụ ứng dụng |
|---|---|---|
Hiệu quả chi phí |
Chi phí vật liệu và sản xuất thấp |
Hàn khay pin nguyên mẫu |
Khả năng gia công |
Dễ dàng định hình và sửa đổi |
Thiết kế tấm làm mát tùy chỉnh |
Độ bền hạn chế |
Tốt nhất cho các đợt chạy ngắn và thử nghiệm |
Hàn linh kiện NEV/EV giáo dục |
Zhihui hàn sử dụng các công cụ thép nhẹ để phát triển quy trình và sản xuất hàng loạt nhỏ, đặc biệt khi làm việc với hợp kim nhôm và kẽm trong các bộ phận NEV/EV nhẹ.
Trong khi thép công cụ thông thường và hợp kim vonfram bao gồm hầu hết các ứng dụng nhôm và magiê, thì vật liệu công cụ FSW tiên tiến được yêu cầu cho các điều kiện hàn ở nhiệt độ cực cao, cường độ cao hoặc độ mài mòn cao.
PCBN là một trong những vật liệu dụng cụ cứng nhất hiện có cho hàn ma sát khuấy. Nó duy trì độ cứng đặc biệt và khả năng chống mài mòn ở nhiệt độ cao, khiến nó phù hợp để hàn các vật liệu cứng và có điểm nóng chảy cao như thép, thép không gỉ và hợp kim titan.
Đặc điểm chính:
Độ cứng cực cao và độ bền nóng
Khả năng chống mài mòn và khuếch tán tuyệt vời
Hệ số ma sát thấp tại bề mặt tiếp xúc giữa dao và phôi
Hạn chế:
Chi phí vật liệu và sản xuất rất cao
Độ dẻo dai hạn chế so với các công cụ kim loại
Yêu cầu máy móc có độ cứng cao và kiểm soát quy trình chính xác
Công cụ PCBN thường được sử dụng trong các ứng dụng hàng không vũ trụ, quốc phòng và kết cấu chuyên dụng, nơi mà chất lượng mối hàn và độ ổn định của dụng cụ vượt xa các cân nhắc về chi phí.
Hợp kim W-Re kết hợp điểm nóng chảy cao của vonfram với độ dẻo được cải thiện do rheni mang lại. Các hợp kim này đặc biệt hiệu quả trong các ứng dụng FSW nhiệt độ cao và tải trọng cao.
Đặc điểm chính:
Độ bền nhiệt độ cao tuyệt vời
Độ dẻo dai được cải thiện so với vonfram nguyên chất
Khả năng chống mệt mỏi nhiệt mạnh mẽ
Ứng dụng điển hình:
Hợp kim đồng
Nhôm và magiê có tiết diện dày
Hàn công nghiệp tải trọng cao
Các công cụ W-Re mang lại sự cân bằng giữa hiệu suất và độ bền trong môi trường sản xuất đòi hỏi khắt khe, mặc dù chúng vẫn tốn kém và thách thức đối với máy móc.
Dụng cụ PCD có độ cứng và khả năng chống mài mòn đặc biệt nhưng bị hạn chế bởi độ ổn định nhiệt của chúng. Do đó, ứng dụng của chúng trong FSW bị hạn chế ở các hợp kim nhôm và kim loại màu ở nhiệt độ thấp.
Đặc điểm chính:
Khả năng chống mài mòn cực cao
Khả năng hoàn thiện bề mặt tuyệt vời
Hạn chế:
Độ ổn định nhiệt kém ở nhiệt độ cao
Không thích hợp cho các ứng dụng thép, đồng hoặc nhiệt độ cao
Công cụ PCD chủ yếu được sử dụng trong các ứng dụng thích hợp liên quan đến các phần nhôm mỏng nơi nhiệt đầu vào được kiểm soát cẩn thận.
Tóm tắt các vật liệu công cụ nâng cao
Vật liệu công cụ FSW tiên tiến mở rộng phạm vi vật liệu hàn được ngoài các hợp kim thông thường. Tuy nhiên, ứng dụng thành công của chúng đòi hỏi sự phối hợp cẩn thận với độ cứng của máy, quản lý nhiệt và các thông số hàn.
Thép công cụ được thiết kế cho độ bền và độ bền cao. Những vật liệu này có độ cứng, độ dẻo dai và khả năng chống mài mòn tuyệt vời. Độ ổn định nhiệt của thép công cụ cho phép chúng duy trì hình dạng và tính chất cơ học trong quá trình hàn. Thép công cụ có hàm lượng carbon cao và hợp kim, chẳng hạn như H13, thường được sử dụng để hàn ma sát khuấy. Cấu trúc vi mô của chúng hỗ trợ các chu kỳ nối lặp đi lặp lại mà không bị suy giảm đáng kể. Thép công cụ cũng có khả năng gia công tốt, cho phép sản xuất chính xác các hình dạng công cụ phức tạp cho các cấu hình mối hàn khác nhau.
Thép công cụ rất phù hợp để hàn các hợp kim nhôm, magie, đồng và kẽm. Khả năng chịu được tải trọng cơ học và nhiệt của quy trình khiến chúng trở nên lý tưởng để tạo ra các mối hàn chất lượng cao trong sản xuất NEV/EV. Bảng sau minh họa khả năng tương thích của thép công cụ với các hợp kim và loại mối nối khác nhau:
Tài liệu đã tham gia |
Hình học và vật liệu dụng cụ |
|---|---|
Hợp kim nhôm và đồng có độ dày 0,5 mm |
D: 10 mm, vai phẳng. M: H13 |
Hợp kim nhôm có độ dày 1 mm |
D: 12 mm, vai phẳng và lõm có rãnh. M: H13 |
Hợp kim magiê có độ dày 1,5 mm |
D: 10 mm, với các biên dạng khác nhau. M: Thép cứng |
Thép công cụ hoạt động tốt trong cấu hình mối nối đối đầu và mối nối chồng, hỗ trợ tạo ra các mối hàn không có khuyết tật và chất lượng mối hàn ổn định.
Ưu điểm:
Độ cứng và độ dẻo dai cao
Khả năng chống mài mòn tuyệt vời
Ổn định nhiệt tốt
Khả năng gia công chính xác cho các thiết kế công cụ phức tạp
Nhược điểm:
Hiệu suất hạn chế ở nhiệt độ cực cao
Có thể yêu cầu xử lý bề mặt để tăng độ bền trong điều kiện hàn mài mòn
Thép công cụ được sử dụng rộng rãi trong sản xuất NEV/EV để nối các khay pin, tấm làm mát và các bộ phận kết cấu nhẹ. Chúng hỗ trợ hàn các hợp kim nhôm và magie, đảm bảo mối hàn đáng tin cậy và chất lượng mối hàn vượt trội. Thép công cụ cũng được ứng dụng trong ngành hàng không vũ trụ và điện tử, trong đó các mối hàn nhất quán và tính toàn vẹn của mối nối chắc chắn là rất cần thiết.
Hợp kim vonfram có độ cứng và độ dẻo dai đặc biệt, đặc biệt ở nhiệt độ cao. Những vật liệu này duy trì tính chất cơ học của chúng trong chu kỳ hàn cường độ cao. Hợp kim vonfram có tính dẫn nhiệt thấp, giúp giữ nhiệt trong vùng hàn và cải thiện hiệu quả quá trình. Khả năng chống oxy hóa và mài mòn của chúng khiến chúng thích hợp để nối các hợp kim có độ mài mòn và độ bền cao.
Hợp kim vonfram được ưa thích để hàn đồng, magie và một số hợp kim nhôm, đặc biệt khi quá trình này liên quan đến nhiệt độ cao hoặc điều kiện mài mòn. Những công cụ này vượt trội trong việc tạo ra các mối hàn chắc chắn trong môi trường đầy thách thức. Dụng cụ bằng hợp kim vonfram thường được sử dụng để tạo hình mối nối đối đầu và mối nối chồng, trong đó việc duy trì tính toàn vẹn của dụng cụ là rất quan trọng đối với chất lượng mối hàn.
Ưu điểm:
Độ cứng và độ dẻo dai vượt trội ở nhiệt độ cao
Khả năng chống mài mòn và oxy hóa tuyệt vời
Độ dẫn nhiệt thấp để quản lý nhiệt hiệu quả
Nhược điểm:
Chi phí cao hơn so với thép công cụ
Khó gia công thành các hình dạng công cụ phức tạp
Các công cụ hợp kim vonfram được sử dụng trong sản xuất NEV/EV để nối các thanh cái bằng đồng, vỏ magie và các bộ phận khác yêu cầu mối hàn chắc chắn. Những công cụ này cũng hỗ trợ hàn các hợp kim có độ bền cao trong ngành hàng không vũ trụ và máy móc hạng nặng, trong đó chất lượng mối hàn và tuổi thọ của dụng cụ là tối quan trọng.
Gốm sứ và gốm kim loại kết hợp độ cứng của vật liệu gốm với độ dẻo dai của pha kim loại. Những vật liệu dụng cụ này có khả năng chống mài mòn vượt trội và ổn định ở nhiệt độ cao. Ví dụ, gốm kim loại dựa trên TiC hoạt động tốt hơn kim loại cứng WC-Co trong các điều kiện hàn cụ thể. Cơ chế mài mòn trong gốm sứ và gốm kim loại bao gồm sự mài mòn do chất kết dính và sự khuếch tán kiểm soát, trở nên đáng kể ở nhiệt độ cao trong quá trình hàn. Độ cứng của hỗn hợp và tính chất của pha cacbua ảnh hưởng đến hiệu suất của các công cụ này trong môi trường mài mòn.
Gốm kim loại, đặc biệt là dựa trên TiC, cho thấy chống mài mòn tốt hơn kim loại cứng WC-Co trong những điều kiện nhất định.
Sự xuống cấp của dụng cụ tăng lên ở nhiệt độ cao do phản ứng với phôi và không khí.
Gốm kim loại TiC-FeCr thể hiện tốc độ mài mòn cao hơn, cho thấy các vấn đề về hiệu suất trong một số ứng dụng.
Hiệu suất của vật liệu tổng hợp cacbua phụ thuộc vào độ cứng của hỗn hợp và tính chất pha cacbua.
Gốm sứ và gốm kim loại thích hợp để hàn các hợp kim mài mòn và vật liệu tổng hợp ma trận kim loại. Những công cụ này vượt trội trong việc nối các hợp kim nhôm, magie và kẽm, đặc biệt khi quy trình này yêu cầu tăng cường khả năng chống mài mòn và ổn định nhiệt. Gốm sứ và gốm kim loại hỗ trợ sản xuất các mối hàn chất lượng cao ở các bộ phận nhẹ và hiệu suất cao cho các ứng dụng NEV/EV và hàng không vũ trụ.
Ưu điểm:
Khả năng chống mài mòn đặc biệt
Độ ổn định nhiệt độ cao
Tính trơ hóa học và khả năng chống oxy hóa
Nhược điểm:
Khả năng làm tăng sự xuống cấp của dụng cụ ở nhiệt độ rất cao
Một số gốm kim loại có thể có tốc độ mài mòn đáng kể trong các điều kiện hàn cụ thể
Dụng cụ bằng gốm và gốm kim loại được sử dụng để nối các bộ phận kết cấu nhẹ, khay pin và tấm làm mát trong sản xuất NEV/EV. Những vật liệu này cũng hỗ trợ hàn các vật liệu tổng hợp ma trận kim loại và các hợp kim đầy thách thức khác trong ngành hàng không vũ trụ và điện tử, trong đó chất lượng của mối hàn và độ tin cậy của quy trình là rất quan trọng.
Siêu hợp kim nổi bật là vật liệu tiên tiến dành cho dụng cụ hàn ma sát khuấy. Những hợp kim này, thường được làm từ niken, coban hoặc sắt, mang lại độ bền và độ ổn định cao ở nhiệt độ cao. Siêu hợp kim chống biến dạng và duy trì tính chất cơ học của chúng trong suốt quá trình hàn. Cấu trúc vi mô của chúng hỗ trợ độ cứng và độ dẻo dai tuyệt vời, điều này rất cần thiết cho tuổi thọ của dụng cụ. Siêu hợp kim cũng có khả năng chống ăn mòn và oxy hóa mạnh mẽ, khiến chúng phù hợp với các môi trường đòi hỏi khắt khe.
Một nghiên cứu về Haynes 282, một siêu hợp kim gốc niken, đã chứng minh một hiệu suất chung khoảng 96% trong điều kiện hàn. Sau khi xử lý nhiệt lão hóa sau hàn, hiệu suất được cải thiện lên gần 100%. Dụng cụ này không bị mài mòn đáng kể trên khoảng cách hàn 200 mm, điều này làm nổi bật độ bền của dụng cụ trong quá trình này.
Các số liệu hiệu suất chính cho siêu hợp kim bao gồm:
Sức mạnh
Chống ăn mòn
Khả năng chống leo
Những đặc tính này đảm bảo rằng dụng cụ có thể chịu được nhiệt độ cao và áp suất sinh ra trong quá trình hàn.
Siêu hợp kim rất phù hợp cho các ứng dụng hàn ma sát khuấy yêu cầu nối các hợp kim có độ bền cao hoặc chịu nhiệt. Dụng cụ này duy trì hình dạng và hiệu suất ngay cả trong các mối hàn dài và liên tục. Siêu hợp kim vượt trội trong quá trình hàn các hợp kim nhôm, đồng, magie và kẽm, đặc biệt là trong các ngành đòi hỏi độ tin cậy cao. Khả năng chống mỏi và mài mòn do nhiệt của dụng cụ này khiến nó trở nên lý tưởng để tạo ra các mối hàn không có khuyết tật trong khay pin NEV/EV, tấm làm mát và các bộ phận kết cấu.
Dụng cụ siêu hợp kim cho phép các nhà sản xuất đạt được chất lượng mối hàn ổn định và giảm thiểu thời gian ngừng hoạt động do mài mòn dụng cụ. Độ tin cậy này rất cần thiết cho các ứng dụng và sản xuất khối lượng lớn mà tính toàn vẹn của mối hàn không thể bị xâm phạm.
Ưu điểm |
Nhược điểm |
|---|---|
Độ bền nhiệt độ cao vượt trội |
Chi phí vật liệu và sản xuất cao hơn |
Khả năng chống mài mòn và ăn mòn tuyệt vời |
Thử thách hơn với máy |
Tuổi thọ công cụ dài trong các quy trình đòi hỏi khắt khe |
Tính sẵn có hạn chế đối với một số hợp kim |
Duy trì chất lượng mối hàn trong thời gian dài |
Dụng cụ siêu hợp kim được sử dụng rộng rãi trong các lĩnh vực đòi hỏi chất lượng mối hàn cao và độ tin cậy của quy trình. Trong sản xuất NEV/EV, những công cụ này kết hợp với khay pin, thanh cái và tấm làm mát. Các ứng dụng hàng không vũ trụ sử dụng các công cụ siêu hợp kim để hàn các bộ phận kết cấu phải chịu được các điều kiện khắc nghiệt. Ngành công nghiệp điện tử cũng được hưởng lợi từ khả năng của công cụ này trong việc tạo ra các mối hàn chính xác, không có khuyết tật ở các bộ phận nhạy cảm. Siêu hợp kim hỗ trợ quy trình trong bất kỳ môi trường nào mà độ bền của dụng cụ và hiệu suất mối hàn là ưu tiên hàng đầu.
Thép nhẹ là hợp kim có hàm lượng carbon thấp, có độ bền vừa phải và khả năng gia công tốt. Công cụ được làm từ thép nhẹ rất dễ chế tạo và sửa đổi, hỗ trợ tạo mẫu nhanh và sản xuất quy mô nhỏ. Thép nhẹ cung cấp đủ độ cứng để hàn các hợp kim không mài mòn, có điểm nóng chảy thấp. Tuy nhiên, nó thiếu khả năng chống mài mòn cao và ổn định nhiệt như các vật liệu công cụ tiên tiến hơn. Dụng cụ này có thể xuống cấp nhanh hơn trong quá trình này nếu được sử dụng cho các mối hàn khối lượng lớn hoặc nhiệt độ cao.
Dụng cụ bằng thép nhẹ phù hợp nhất cho các ứng dụng hàn ma sát khuấy liên quan đến hợp kim nhôm hoặc kẽm mỏng. Quá trình này được hưởng lợi từ chi phí thấp và khả năng tùy chỉnh dễ dàng của công cụ. Thép nhẹ thường được chọn để thử nghiệm quy trình ban đầu, mục đích giáo dục hoặc chạy sản xuất ngắn. Dụng cụ này hoạt động tốt khi mối hàn không yêu cầu khả năng chống mài mòn cao hoặc tiếp xúc với nhiệt kéo dài.
Các công cụ bằng thép nhẹ cung cấp giải pháp thiết thực để phát triển các quy trình hàn mới hoặc sản xuất các bộ phận nhẹ với số lượng hạn chế.
Ưu điểm |
Nhược điểm |
|---|---|
Chi phí thấp và chế tạo dễ dàng |
Hạn chế mài mòn và chịu nhiệt |
Khả năng gia công tốt cho các công cụ tùy chỉnh |
Tuổi thọ công cụ ngắn hơn trong các quy trình đòi hỏi khắt khe |
Thích hợp cho việc tạo mẫu và thử nghiệm |
Không lý tưởng cho hợp kim mài mòn hoặc dày |
Quay vòng nhanh chóng cho các thiết kế công cụ mới |
Các nhà sản xuất sử dụng các công cụ thép nhẹ để phát triển quy trình, tạo mẫu và sản xuất hàng loạt nhỏ. Trong sản xuất NEV/EV, những công cụ này giúp tạo ra các thành phần hợp kim nhôm và kẽm nhẹ trong giai đoạn đầu thiết kế sản phẩm. Các tổ chức giáo dục sử dụng các công cụ thép nhẹ để dạy các nguyên tắc cơ bản của hàn ma sát khuấy. Công cụ này cũng có giá trị đối với các mối hàn tùy chỉnh hoặc thử nghiệm trong đó chi phí và tính linh hoạt quan trọng hơn độ bền lâu dài.
Để đơn giản hóa việc lựa chọn, bảng sau đây tóm tắt đặc tính hiệu suất điển hình của các vật liệu dao FSW phổ biến trong các điều kiện đại diện.
Việc lựa chọn vật liệu dụng cụ phù hợp là điều cần thiết để đạt được chất lượng mối hàn ổn định và hiệu quả của quy trình trong quá trình hàn ma sát khuấy. Mỗi vật liệu đều có những ưu điểm riêng ảnh hưởng đến kết quả hàn, tuổi thọ dụng cụ và tính kinh tế sản xuất tổng thể. Bảng sau đây tóm tắt các thuộc tính chính và chỉ số hiệu suất của các vật liệu dao FSW phổ biến nhất:
Loại vật liệu |
Độ bền của khớp (N/mm² ở 540°C) |
Nhiệt độ hoạt động (° C) |
Sức mạnh leo |
Độ dẻo và độ dẻo dai |
Chống mỏi |
Khả năng gia công |
Chi phí sản xuất |
Ứng dụng hàn điển hình |
|---|---|---|---|---|---|---|---|---|
Thép công cụ |
Cao (lên tới 1445) |
Lên tới 540 |
Cao |
Tốt |
Tốt |
Xuất sắc |
Vừa phải |
Mối hàn nhôm, magie, kẽm |
Hợp kim vonfram |
Cao |
Lên tới 590 |
Cao |
Tốt |
Tốt |
Vừa phải |
Cao |
Mối hàn đồng, magie |
Gốm sứ/ Gốm kim loại |
Cao |
Lên tới 1000 |
Cao |
Vừa phải |
Tốt |
Giới hạn |
Cao |
Mối hàn hợp kim mài mòn |
siêu hợp kim |
Cao |
Lên tới 590 |
Cao |
Tốt |
Xuất sắc |
Vừa phải |
Cao |
Mối hàn hợp kim cường độ cao |
Thép nhẹ |
Vừa phải |
Lên tới 400 |
Vừa phải |
Tốt |
Vừa phải |
Xuất sắc |
Thấp |
Nguyên mẫu, mối hàn nhôm mỏng |
Lưu ý: Bảng nêu rõ cách mỗi vật liệu hỗ trợ các yêu cầu hàn khác nhau, từ độ bền mối nối cao đến khả năng gia công và cân nhắc chi phí.
Bảng tóm tắt các đặc tính hiệu suất điển hình của vật liệu dụng cụ FSW trong các điều kiện hàn đại diện. Các giá trị được cung cấp để tham khảo so sánh thay vì giới hạn tuyệt đối.
Khi đánh giá vật liệu dụng cụ, nhà sản xuất phải xem xét từng đặc tính ảnh hưởng như thế nào đến quá trình hàn. Độ bền của mối nối quyết định tính toàn vẹn của mối hàn, đặc biệt là trong các ứng dụng quan trọng như khay pin hoặc tấm làm mát. Nhiệt độ hoạt động cao và độ bền từ biến cho phép công cụ duy trì hiệu suất trong chu kỳ hàn dài. Độ dẻo và độ bền giúp dụng cụ chống nứt, điều này rất quan trọng để tạo ra các mối hàn không có khuyết tật. Khả năng chống mỏi đảm bảo dụng cụ có thể chịu được các hoạt động hàn lặp đi lặp lại mà không bị hỏng.
Khả năng gia công tác động đến khả năng tạo ra các hình dạng công cụ phức tạp, có thể tối ưu hóa đường hàn và cải thiện chất lượng mối hàn. Chi phí sản xuất vẫn là một yếu tố quan trọng, đặc biệt đối với sản xuất số lượng lớn, nơi tần suất thay thế công cụ ảnh hưởng đến kinh tế tổng thể. Sự phù hợp của từng vật liệu cho các ứng dụng hàn cụ thể đảm bảo rằng sự lựa chọn đúng đắn sẽ mang lại các mối hàn hiệu quả, đáng tin cậy và chất lượng cao.
Trong thực tế, thép công cụ vẫn là lựa chọn ưu tiên cho hầu hết các mối hàn nhôm và magie do sự cân bằng về độ bền, khả năng gia công và chi phí. Hợp kim vonfram và siêu hợp kim được chọn cho các mối hàn đòi hỏi liên quan đến đồng hoặc hợp kim có độ bền cao, trong đó tuổi thọ của dụng cụ và chất lượng mối hàn là rất quan trọng. Gốm sứ và gốm kim loại vượt trội trong môi trường hàn mài mòn, trong khi thép nhẹ thường được sử dụng cho các mối hàn nguyên mẫu hoặc giáo dục.
Các nhà sản xuất nên kết hợp các đặc tính của vật liệu dụng cụ với các yêu cầu về mối hàn trong ứng dụng cụ thể của họ. Cách tiếp cận này đảm bảo hiệu suất hàn tối ưu, giảm thời gian ngừng hoạt động và hỗ trợ chất lượng sản xuất ổn định.
Việc chọn vật liệu dụng cụ phù hợp bắt đầu bằng việc hiểu được khả năng tương thích giữa dụng cụ và hợp kim phôi. các hướng dẫn lựa chọn vật liệu cho máy fsw nhấn mạnh rằng mỗi vật liệu dụng cụ đều có những đặc tính riêng phù hợp cho các nhiệm vụ nối cụ thể. Ví dụ, AISI H13 được sử dụng rộng rãi để nối các hợp kim nhôm do độ bền, khả năng gia công và hiệu quả chi phí. Dụng cụ PCBN vượt trội khi nối các hợp kim cứng như thép hoặc titan, mang lại độ cứng và độ dẫn nhiệt vượt trội. Hợp kim W-Re được ưa chuộng cho các ứng dụng nối đòi hỏi khắt khe, mang lại độ bền cao và độ bền được cải thiện ở nhiệt độ cao. Bảng dưới đây tóm tắt các tiêu chí tương thích chính:
Vật liệu công cụ |
Thích hợp cho |
Thuộc tính chính |
|---|---|---|
AISI H13 |
Hợp kim nhôm |
Sức mạnh, khả năng gia công, hiệu quả chi phí |
PCBN |
Hợp kim cứng |
Độ cứng vượt trội, độ ma sát thấp, độ dẫn điện cao |
Hợp kim W-Re |
Ứng dụng đòi hỏi |
Độ bền cao, độ dẻo dai được cải thiện |
Máy của Zhihui hàn được thiết kế để hỗ trợ nối các hợp kim nhôm, đồng, magie và kẽm. Việc kết hợp vật liệu dụng cụ với phôi đảm bảo chất lượng mối hàn tối ưu và độ tin cậy của quy trình. Các nhà sản xuất phải luôn tham khảo hướng dẫn lựa chọn vật liệu cho máy fsw khi lập kế hoạch vận hành nối các bộ phận NEV/EV.
Các thông số hàn đóng vai trò quan trọng trong việc xác định vật liệu dụng cụ hàn tối ưu cho quy trình. Hướng dẫn lựa chọn vật liệu cho máy fsw khuyến nghị đánh giá các yếu tố như tốc độ quay của dụng cụ, sinh nhiệt và lực hàn. Tốc độ quay cao hơn làm tăng sinh nhiệt, làm mềm phôi và cải thiện sự trộn trong quá trình nối. Tuy nhiên, tốc độ quá cao có thể làm tăng tốc độ mài mòn của dụng cụ và giảm tuổi thọ. Kích thước của vùng dẻo cũng ảnh hưởng đến chất lượng mối hàn, với vùng lớn hơn sẽ thúc đẩy liên kết tốt hơn. Bảng dưới đây phác thảo cách các tham số chính ảnh hưởng đến việc lựa chọn vật liệu dao:
tham số |
Ảnh hưởng đến việc lựa chọn vật liệu công cụ |
|---|---|
Tốc độ quay của công cụ |
Ảnh hưởng đến sự sinh nhiệt, chất lượng mối hàn và độ mòn của dụng cụ |
Tạo nhiệt |
Tốc độ cao hơn làm mềm vật liệu, cải thiện mối nối và tính toàn vẹn của mối hàn |
Kích thước vùng dẻo |
Vùng lớn hơn tăng cường trộn và chất lượng liên kết trong quá trình nối |
Chất lượng mối hàn |
Tốc độ thấp có thể gây ra liên kết kém; tốc độ cao có nguy cơ khiếm khuyết |
Dụng cụ mài mòn |
Tốc độ tăng làm tăng tốc độ mài mòn, tác động đến tính kinh tế của quy trình |
Lực hàn |
Tốc độ cao hơn đòi hỏi lực lớn hơn để duy trì vị trí dụng cụ |
Thiết bị của Zhihui hàn cho phép kiểm soát chính xác các thông số này, đảm bảo rằng vật liệu dụng cụ được chọn mang lại kết quả hàn nhất quán. Hướng dẫn lựa chọn vật liệu cho máy fsw giúp người dùng cân bằng tốc độ, lực và nhiệt để đạt được mối nối không có khuyết tật.
Chi phí và tuổi thọ dụng cụ là những cân nhắc cần thiết trong hướng dẫn lựa chọn vật liệu cho máy fsw. Các nhà sản xuất phải cân nhắc khoản đầu tư ban đầu với hiệu quả lâu dài của quy trình. Các loại thép công cụ như AISI H13 mang lại sự cân bằng giữa chi phí và độ bền, khiến chúng phù hợp để ghép các hợp kim nhôm với khối lượng lớn. Hợp kim PCBN và W-Re, mặc dù đắt hơn, nhưng mang lại tuổi thọ dụng cụ kéo dài để nối các vật liệu cứng hoặc mài mòn. Quá trình này được hưởng lợi từ việc giảm thời gian ngừng hoạt động và bảo trì khi chọn đúng vật liệu. Dòng sản phẩm của Zhihui hàn bao gồm các tùy chọn cho cả ứng dụng nối có hiệu suất cao và giá cả phải chăng. Việc lựa chọn vật liệu dụng cụ thích hợp đảm bảo chất lượng mối hàn vẫn ở mức cao đồng thời kiểm soát chi phí vận hành.
Mẹo: Luôn đánh giá khối lượng sản xuất dự kiến và vật liệu phôi trước khi hoàn tất việc lựa chọn dụng cụ. Hướng dẫn lựa chọn vật liệu cho máy fsw cung cấp các khuyến nghị thiết thực để tối ưu hóa hiệu quả nối và độ tin cậy của mối hàn.
Việc lựa chọn vật liệu dụng cụ tối ưu cho máy hàn ma sát khuấy đòi hỏi phải xem xét cẩn thận các yếu tố ứng dụng cụ thể. Mỗi ngành đều có những thách thức riêng và các nhà sản xuất phải điều chỉnh các lựa chọn của mình cho phù hợp với nhu cầu của môi trường sản xuất. Các giải pháp của Zhihui hàn hỗ trợ nhiều nhiệm vụ nối khác nhau, từ các bộ phận ô tô nhẹ đến thiết bị điện tử chính xác.
Bảng sau đây tóm tắt các yếu tố quan trọng nhất ảnh hưởng đến việc lựa chọn vật liệu dụng cụ cho các hoạt động nối:
Nhân tố |
Sự miêu tả |
|---|---|
Loại vật liệu phôi |
Loại vật liệu được hàn ảnh hưởng đáng kể đến việc lựa chọn dụng cụ, đặc biệt đối với các kim loại khác nhau. |
Độ dày phôi |
Độ dày ảnh hưởng đến việc lựa chọn thiết kế và vật liệu dụng cụ để đảm bảo hàn hiệu quả. |
Thuộc tính mối hàn mong muốn |
Các ứng dụng khác nhau yêu cầu các đặc tính hàn cụ thể, chẳng hạn như độ hoàn thiện thẩm mỹ hoặc tính toàn vẹn của cấu trúc. |
Cấu hình chung |
Thiết kế của mối nối có thể quyết định các tính năng cần thiết của dụng cụ để đạt được hiệu suất tối ưu. |
Những cân nhắc cụ thể theo ngành |
Mỗi ngành, chẳng hạn như hàng không vũ trụ hoặc ô tô, đều có những yêu cầu riêng ảnh hưởng đến việc lựa chọn công cụ. |
Các nhà sản xuất phải đánh giá loại vật liệu phôi trước khi bắt đầu bất kỳ quá trình nối nào. Mỗi hợp kim nhôm, magie, đồng và kẽm phản ứng khác nhau với hàn ma sát khuấy. Ví dụ, việc ghép các tấm nhôm mỏng cho khay pin trong sản xuất NEV/EV đòi hỏi vật liệu công cụ có khả năng quản lý nhiệt và chống mài mòn tuyệt vời. Ngược lại, việc nối các thanh cái bằng đồng đòi hỏi một công cụ có thể chịu được nhiệt độ cao hơn và duy trì tính toàn vẹn của cấu trúc.
Độ dày phôi cũng đóng một vai trò quan trọng trong việc lựa chọn công cụ. Vật liệu dày hơn đòi hỏi các công cụ chắc chắn có thể chịu được tải trọng cơ học trong quá trình nối. Máy FSW của Zhihui hàn cung cấp các thiết kế công cụ có thể tùy chỉnh để giải quyết các độ dày khác nhau, đảm bảo chất lượng mối hàn ổn định trên các ứng dụng nối khác nhau.
Các đặc tính mối hàn mong muốn phải phù hợp với yêu cầu sử dụng cuối cùng. Một số ngành ưu tiên hoàn thiện về mặt thẩm mỹ, trong khi những ngành khác tập trung vào sức mạnh kết cấu. Ví dụ, việc nối các bộ phận khung gầm nhẹ cho xe điện đòi hỏi vật liệu công cụ tạo ra các mối hàn có độ bền cao, không có khuyết tật. Trong thiết bị điện tử, việc ghép các vỏ mỏng đòi hỏi độ chính xác và độ biến dạng nhiệt ở mức tối thiểu.
Hình dạng khớp ảnh hưởng đến việc lựa chọn hình dạng và vật liệu dụng cụ. Mỗi mối nối đối đầu, mối nối chồng và các nhiệm vụ nối nhiều lớp phức tạp đều yêu cầu các tính năng công cụ cụ thể. Dòng sản phẩm của Zhihui hàn bao gồm các công cụ được thiết kế cho các cấu hình mối nối đa dạng, hỗ trợ việc nối đáng tin cậy trong mọi tình huống.
Những cân nhắc cụ thể về ngành thường đưa ra lựa chọn cuối cùng. Các ứng dụng hàng không vũ trụ có thể yêu cầu vật liệu nối có khả năng chịu nhiệt độ cao, trong khi các nhà sản xuất ô tô tập trung vào các giải pháp nối nhẹ và chống ăn mòn. Các ngành công nghiệp đóng tàu và điện tử có những ưu tiên kết nối riêng, chẳng hạn như độ bền và độ chính xác.
Mẹo: Luôn đánh giá các yêu cầu nối cụ thể của ứng dụng của bạn trước khi chọn vật liệu dụng cụ. Việc kết hợp công cụ phù hợp với phôi và nhu cầu sản xuất sẽ đảm bảo chất lượng mối hàn và hiệu quả xử lý tối ưu.
Các yếu tố dành riêng cho ứng dụng sẽ hướng dẫn các nhà sản xuất lựa chọn vật liệu dụng cụ phù hợp cho mọi thử thách khi nối. Chuyên môn của Zhihui hàn trong công nghệ nối hỗ trợ các ngành công nghiệp đang tìm kiếm các giải pháp nối đáng tin cậy, hiệu quả và chất lượng cao.
Xử lý bề mặt đóng một vai trò quan trọng trong việc kéo dài tuổi thọ và cải thiện hiệu suất của Vật liệu dụng cụ hàn ma sát khuấy (FSW). Những kỹ thuật này làm thay đổi tính chất bề mặt của vật liệu cơ bản, làm cho chúng có khả năng chống mài mòn, ăn mòn và ứng suất nhiệt tốt hơn. Các nhà sản xuất trong các ngành như NEV/EV, hàng không vũ trụ và điện tử dựa vào phương pháp xử lý bề mặt để đảm bảo chất lượng mối hàn ổn định và giảm chi phí bảo trì.
Lắng đọng hơi vật lý (PVD) và lắng đọng hơi hóa học (CVD) là các phương pháp phủ tiên tiến. Các quá trình này lắng đọng các lớp mỏng, cứng như titan nitride (TiN) hoặc crom nitride (CrN) lên bề mặt dụng cụ. Lớp phủ làm tăng độ cứng và giảm ma sát, giúp duy trì hình dạng dụng cụ trong các chu kỳ hàn lặp đi lặp lại.
Các kỹ thuật làm cứng bề mặt như thấm nitơ và cacbon hóa đưa nitơ hoặc cacbon vào lớp ngoài của dụng cụ thép. Quá trình này tạo ra bề mặt cứng, chống mài mòn trong khi vẫn giữ được độ dẻo dai của vật liệu lõi. Bề mặt thấm nitơ chống mài mòn và duy trì độ bền ở nhiệt độ cao.
Mạ áp dụng một lớp kim loại mỏng, chẳng hạn như niken hoặc crom, lên bề mặt dụng cụ. Lớp này bảo vệ chống ăn mòn và tăng cường khả năng chống mài mòn. Anodizing, thường được sử dụng cho các thành phần nhôm, tạo thành lớp oxit bền giúp cải thiện khả năng chống ăn mòn và độ cứng bề mặt.
Xử lý bề mặt làm tăng đáng kể khả năng chống mài mòn. Dụng cụ được phủ và làm cứng chịu được ma sát lặp đi lặp lại và ứng suất cơ học, làm giảm tần suất thay thế dụng cụ. Khả năng chống mài mòn được nâng cao đảm bảo chất lượng mối hàn ổn định trong thời gian sản xuất dài.
Mạ và anodizing bảo vệ các công cụ FSW khỏi sự tấn công và oxy hóa hóa học. Những phương pháp xử lý này rất cần thiết cho các công cụ được sử dụng trong môi trường biển hoặc ẩm ướt. Khả năng chống ăn mòn được cải thiện giúp kéo dài tuổi thọ dụng cụ và duy trì tính toàn vẹn của mối hàn.
Xử lý bề mặt giúp công cụ giữ được đặc tính của chúng ở nhiệt độ cao. Bề mặt cứng và được phủ chống lại sự mềm mại và biến dạng trong quá trình hàn. Độ ổn định nhiệt là rất quan trọng để nối các hợp kim đòi hỏi nhiệt độ quá trình cao.
Xử lý bề mặt tương thích với nhiều loại vật liệu công cụ FSW. Thép công cụ được hưởng lợi từ quá trình thấm nitơ và lớp phủ PVD. Hợp kim vonfram thường được phủ CVD để tăng độ cứng. Các thành phần nhôm trong hệ thống làm mát sử dụng anodizing để chống ăn mòn.
Vật liệu cơ bản |
Điều trị phù hợp |
Lợi ích chính |
|---|---|---|
Thép công cụ |
Thấm nitơ, PVD |
Chống mài mòn |
Hợp kim vonfram |
CVD |
Độ cứng, độ ổn định |
Hợp kim nhôm |
Anodizing |
Chống ăn mòn |
Zhihui hàn áp dụng phương pháp xử lý bề mặt cho các công cụ FSW được sử dụng trong sản xuất khay pin NEV/EV và tấm làm mát. Ví dụ, chân thép công cụ được thấm nitrid cho thấy tuổi thọ sử dụng tăng lên khi hàn hợp kim nhôm. Trong kỹ thuật hàng hải, tấm làm mát được anod hóa chống lại sự ăn mòn của nước mặn, đảm bảo hoạt động đáng tin cậy. Các nhà sản xuất hàng không vũ trụ sử dụng các công cụ siêu hợp kim phủ PVD để duy trì chất lượng mối hàn trong chu kỳ nhiệt độ cao, dài.
Mẹo: Việc chọn phương pháp xử lý bề mặt phù hợp cho từng vật liệu dụng cụ có thể cải thiện đáng kể hiệu suất và giảm chi phí vận hành.
Lựa chọn vật liệu trong ô tô và sản xuất NEV/EV tập trung vào việc đạt được các bộ phận nhẹ, có độ bền cao . Các nhà sản xuất ưu tiên hợp kim giúp giảm khối lượng xe mà vẫn đảm bảo độ an toàn và độ bền. Hợp kim nhôm và magiê là những lựa chọn phổ biến nhất cho công cụ hàn ma sát khuấy trong lĩnh vực này. Những vật liệu này hỗ trợ sản xuất khay pin, tấm làm mát và các bộ phận khung gầm, những thứ rất quan trọng đối với xe điện. Việc tập trung vào thiết kế gọn nhẹ giúp cải thiện hiệu quả sử dụng nhiên liệu và mở rộng phạm vi lái xe. Hợp kim có độ bền cao cũng nâng cao khả năng chống va chạm và tính toàn vẹn của cấu trúc.
Bảng sau đây nêu bật sự khác biệt về ưu tiên lựa chọn vật liệu giữa các ứng dụng ô tô/NEV/EV và hàng không vũ trụ:
ngành |
Ưu tiên lựa chọn vật liệu |
Vật liệu chính |
|---|---|---|
Ô tô/NEV/EV |
Các bộ phận nhẹ, có độ bền cao giúp tiết kiệm nhiên liệu và an toàn |
Hợp kim nhôm, magiê |
Hàng không vũ trụ |
Yêu cầu nghiêm ngặt về chất lượng và giảm trọng lượng cho các bộ phận quan trọng |
Hợp kim nhôm, titan |
Các nhà sản xuất trong lĩnh vực ô tô và NEV/EV thường chọn thép công cụ và siêu hợp kim để cân bằng giữa chi phí, khả năng gia công và độ bền. Những vật liệu này cho phép sản xuất khối lượng lớn và hỗ trợ liên kết các cấu trúc có thành mỏng. Khả năng hàn các hợp kim khác nhau cũng cho phép tạo ra các thiết kế sáng tạo trong xe điện.
Các ngành công nghiệp hàng không vũ trụ đòi hỏi những tiêu chuẩn cao nhất trong việc lựa chọn vật liệu trong hàn ma sát khuấy. Trọng tâm nằm ở việc giảm trọng lượng và đáp ứng các yêu cầu nghiêm ngặt về chất lượng đối với các bộ phận quan trọng. Hợp kim nhôm và titan được ưa chuộng hơn do tỷ lệ độ bền trên trọng lượng tuyệt vời và khả năng chống mỏi. Vật liệu dụng cụ phải chịu được nhiệt độ cao và duy trì độ ổn định kích thước trong suốt chu kỳ hàn dài.
Độ chính xác và độ tin cậy là rất cần thiết trong các ứng dụng hàng không vũ trụ. Các nhà sản xuất chọn siêu hợp kim và gốm tiên tiến cho các công cụ FSW để đảm bảo chất lượng mối hàn ổn định. Những vật liệu này chống lại sự biến dạng và mài mòn, ngay cả trong điều kiện khắc nghiệt. Việc sử dụng hợp kim titan trong các bộ phận hàng không vũ trụ đòi hỏi các công cụ có độ cứng và độ ổn định nhiệt vượt trội. Mỗi mối hàn phải đáp ứng các tiêu chuẩn kiểm tra nghiêm ngặt để đảm bảo an toàn và hiệu suất trong chuyến bay.
Đóng tàu và kỹ thuật hàng hải đặt ra những thách thức đặc biệt cho việc lựa chọn vật liệu công cụ FSW. Môi trường biển khắc nghiệt đòi hỏi những vật liệu có đặc tính chống ăn mòn và mài mòn đặc biệt. Khả năng chống mài mòn cao rất quan trọng đối với các công cụ được sử dụng trong hàn thân tàu và các công trình ngoài khơi. Những thay đổi cấu trúc vi mô trong vùng chịu ảnh hưởng nhiệt có thể ảnh hưởng đến hành vi ăn mòn, khiến việc lựa chọn vật liệu trở nên quan trọng để đảm bảo độ bền lâu dài.
Các nhà sản xuất phải giải quyết một số thách thức trong lĩnh vực này:
Khả năng chống mài mòn cao là điều cần thiết để kéo dài tuổi thọ của dụng cụ.
Những thay đổi cấu trúc vi mô trong vùng chịu ảnh hưởng nhiệt có thể ảnh hưởng đến khả năng chống ăn mòn.
Sự khác biệt về điện thế rỗ giữa các vật liệu hàn có thể dẫn đến ăn mòn điện, đặc biệt là trong môi trường nước mặn.
Việc lựa chọn vật liệu dụng cụ phù hợp giúp ngăn ngừa hư hỏng sớm và đảm bảo tính toàn vẹn của các mối hàn. Hợp kim cấp hàng hải và xử lý bề mặt thường được sử dụng để tăng cường khả năng chống ăn mòn. Khả năng chịu được cả ứng suất cơ học và hóa học là rất quan trọng để đạt được hiệu suất đáng tin cậy trong đóng tàu và kỹ thuật hàng hải.
Sản xuất điện tử và chính xác yêu cầu kiểm soát chặt chẽ các đặc tính vật liệu trong quá trình hàn ma sát khuấy (FSW). Các nhà sản xuất trong lĩnh vực này ưu tiên độ chính xác, độ lặp lại và độ biến dạng nhiệt ở mức tối thiểu. Các thành phần thường có thành mỏng và hình học phức tạp. Những đặc điểm này đòi hỏi các công cụ FSW có độ ổn định kích thước đặc biệt và độ hoàn thiện bề mặt mịn.
Lựa chọn vật liệu cho các công cụ FSW trong thiết bị điện tử tập trung vào một số yếu tố chính:
Độ dẫn nhiệt : Độ dẫn nhiệt cao giúp tản nhiệt nhanh. Đặc tính này ngăn ngừa quá nhiệt và bảo vệ các linh kiện điện tử nhạy cảm.
Chống mài mòn : Dụng cụ phải chống mài mòn để duy trì kích thước chính xác qua nhiều chu kỳ. Hình dạng dụng cụ nhất quán đảm bảo chất lượng mối hàn có thể lặp lại.
Đặc tính không gây ô nhiễm : Vật liệu dụng cụ không được đưa tạp chất vào vùng hàn. Yêu cầu này rất quan trọng để duy trì hiệu suất và độ tin cậy điện.
Khả năng gia công : Sản xuất chính xác thường liên quan đến hình dạng công cụ tùy chỉnh. Vật liệu có khả năng gia công tốt cho phép thiết kế phức tạp và tạo mẫu nhanh.
Vật liệu công cụ FSW phổ biến trong điện tử bao gồm thép công cụ cao cấp, hợp kim vonfram và gốm chọn lọc. Thép công cụ như AISI H13 mang lại sự cân bằng về độ bền và khả năng gia công. Hợp kim vonfram mang lại khả năng chống mài mòn vượt trội cho sản xuất khối lượng lớn. Gốm sứ mang lại sự ổn định nhiệt tuyệt vời, điều này rất cần thiết để nối các vỏ kim loại mỏng.
Mẹo: Đối với các thiết bị vi điện tử và vỏ cảm biến, nhà sản xuất thường chọn các dụng cụ có lớp phủ chuyên dụng. Những lớp phủ này tăng cường độ cứng bề mặt và giảm ma sát, hỗ trợ các mối hàn không có khuyết tật.
Bảng dưới đây tóm tắt các ưu tiên lựa chọn vật liệu trong ngành điện tử và sản xuất chính xác:
Sự ưu tiên |
Sự miêu tả |
Lựa chọn vật liệu điển hình |
|---|---|---|
Ổn định kích thước |
Duy trì dung sai chặt chẽ |
Thép công cụ, gốm sứ |
Quản lý nhiệt |
Ngăn ngừa quá nhiệt các bộ phận nhạy cảm |
Hợp kim vonfram, gốm sứ |
Chất lượng hoàn thiện bề mặt |
Đảm bảo mối hàn mịn, sạch |
Thép công cụ tráng |
Không gây ô nhiễm |
Tránh đưa tạp chất vào |
Gốm sứ, Thép có độ tinh khiết cao |
Các nhà sản xuất trong lĩnh vực này phải đối mặt với những thách thức đặc biệt. Kích thước nhỏ của các bộ phận làm tăng nguy cơ biến dạng nhiệt. Nhu cầu về độ lặp lại cao có nghĩa là ngay cả sự mài mòn nhỏ của dụng cụ cũng có thể ảnh hưởng đến chất lượng sản phẩm. Sản xuất chính xác cũng đòi hỏi sự thay đổi nhanh chóng và thiết kế công cụ linh hoạt.
Zhihui hàn hỗ trợ sản xuất điện tử và chính xác với các máy FSW có dung sai tốt và vật liệu dụng cụ chuyên dụng. Những giải pháp này cho phép sản xuất vỏ điện, vỏ cảm biến và thanh cái siêu nhỏ với chất lượng mối hàn ổn định. Việc lựa chọn vật liệu phù hợp đảm bảo độ tin cậy và hiệu suất trong mọi ứng dụng.
Việc lựa chọn vật liệu làm dụng cụ mà không xem xét hợp kim phôi thường dẫn đến chất lượng mối hàn kém và giảm tuổi thọ dụng cụ. Mỗi hợp kim — nhôm, magie, đồng hoặc kẽm — phản ứng khác nhau với hàn ma sát khuấy. Ví dụ, sử dụng thép công cụ được thiết kế cho nhôm trên đồng có thể dẫn đến hao mòn và nhiễm bẩn nhanh chóng. Các nhà sản xuất đôi khi tập trung vào chi phí hoặc tính sẵn có mà bỏ qua các tương tác hóa học và cơ học giữa dụng cụ và phôi.
Hậu quả thường gặp bao gồm:
Tăng độ mài mòn của dụng cụ
Độ bền mối hàn dưới mức tối ưu
Khuyết tật bề mặt hoặc ô nhiễm
Mẹo: Luôn khớp vật liệu dụng cụ với hợp kim phôi. Tham khảo bảng tương thích và khuyến nghị của nhà sản xuất trước khi hoàn tất lựa chọn của bạn.
Các thông số hàn như tốc độ quay, lực dọc trục và tốc độ di chuyển ảnh hưởng trực tiếp đến hiệu suất của dụng cụ và chất lượng mối hàn. Một số người dùng chọn vật liệu dụng cụ chỉ dựa trên các đặc tính cơ học, xem xét cách cài đặt quy trình ảnh hưởng đến trạng thái vật liệu. Ví dụ, tốc độ quay cao có thể gây ra nhiệt quá mức, dẫn đến sự xuống cấp nhanh hơn của dụng cụ nếu vật liệu thiếu ổn định nhiệt.
Những sai lầm chính cần tránh:
Chọn vật liệu dụng cụ mà không cần xem xét nhiệt độ quy trình
Không điều chỉnh lựa chọn vật liệu cho các độ dày mối hàn hoặc loại mối hàn khác nhau
Bỏ qua ảnh hưởng của tốc độ hàn đến khả năng chống mài mòn
tham số |
Tác động đến việc lựa chọn vật liệu công cụ |
|---|---|
Tốc độ quay |
Ảnh hưởng đến sự sinh nhiệt và mài mòn dụng cụ |
Lực dọc trục |
Ảnh hưởng đến nguy cơ biến dạng dụng cụ |
Tỷ lệ du lịch |
Thay đổi nhiệt đầu vào và tính nhất quán của mối hàn |
Lưu ý: Xem xét các thông số hàn trong giai đoạn lập kế hoạch. Chọn vật liệu dụng cụ có thể chịu được tải trọng cơ học và nhiệt dự kiến.
Nhiều nhà sản xuất ưu tiên chi phí ban đầu hơn hiệu suất lâu dài, điều này có thể làm tăng chi phí hoạt động và giảm năng suất. Các vật liệu giá rẻ như thép nhẹ có vẻ hấp dẫn để tạo mẫu, nhưng việc thay thế thường xuyên và các mối hàn không nhất quán sẽ làm tăng chi phí bảo trì. Ngược lại, các vật liệu cao cấp như hợp kim vonfram hoặc siêu hợp kim mang lại tuổi thọ dụng cụ kéo dài và chất lượng mối hàn vượt trội, chứng minh mức đầu tư trả trước cao hơn cho sản xuất khối lượng lớn.
Hãy xem xét các yếu tố sau:
Tần suất thay thế công cụ
Thời gian ngừng hoạt động do lỗi công cụ
Tỷ lệ khuyết tật mối hàn và chi phí làm lại
Loại vật liệu |
Chi phí ban đầu |
Tuổi thọ công cụ |
Nhu cầu bảo trì |
Sự phù hợp |
|---|---|---|---|---|
Thép nhẹ |
Thấp |
Ngắn |
Cao |
Nguyên mẫu, thử nghiệm |
Thép công cụ |
Vừa phải |
Dài |
Thấp |
Chạy sản xuất |
siêu hợp kim |
Cao |
Rất dài |
Tối thiểu |
Mối hàn quan trọng |
Lời khuyên: Đánh giá tổng chi phí sở hữu chứ không chỉ giá mua. Cân bằng các yêu cầu về hiệu suất với các hạn chế về ngân sách để tối ưu hóa hiệu quả sản xuất.
Một trong những lỗi thường gặp nhất trong việc lựa chọn vật liệu dao FSW là bỏ qua các yêu cầu riêng của từng ứng dụng. Mỗi ngành, sản phẩm và môi trường sản xuất đều có những thách thức riêng. Khi các nhà sản xuất bỏ qua những yếu tố này, họ có nguy cơ lựa chọn những vật liệu không phù hợp với nhu cầu vận hành. Sự giám sát này có thể dẫn đến giảm tuổi thọ dụng cụ, chất lượng mối hàn không nhất quán và tăng chi phí sản xuất.
Các yếu tố chính dành riêng cho ứng dụng thường bị bỏ qua:
Khối lượng sản xuất: Sản xuất khối lượng lớn đòi hỏi vật liệu công cụ bền bỉ có thể chịu được các chu kỳ lặp đi lặp lại. Việc chạy nguyên mẫu hoặc khối lượng thấp có thể được hưởng lợi từ các lựa chọn hiệu quả hơn về mặt chi phí.
Hình học thành phần: Đường hàn phức tạp hoặc phức tạp đòi hỏi các công cụ có khả năng gia công chính xác và ổn định. Vật liệu tiêu chuẩn có thể không mang lại độ chính xác cần thiết.
Môi trường nhiệt: Các ứng dụng liên quan đến nhiệt độ cao, chẳng hạn như hàng không vũ trụ hoặc máy móc hạng nặng, cần vật liệu dụng cụ có độ ổn định nhiệt vượt trội.
Điều kiện ăn mòn: Các ngành công nghiệp xử lý hàng hải và hóa chất đòi hỏi vật liệu có khả năng chống ăn mòn tuyệt vời để ngăn ngừa hỏng dụng cụ sớm.
Tiêu chuẩn quy định: Một số lĩnh vực, như hàng không vũ trụ và ô tô, thực thi các tiêu chuẩn an toàn và chất lượng nghiêm ngặt. Vật liệu dụng cụ phải tuân thủ các quy định này để đảm bảo chứng nhận sản phẩm.
Mẹo: Luôn tiến hành đánh giá kỹ lưỡng nhu cầu ứng dụng của bạn trước khi chọn vật liệu dụng cụ. Xem xét môi trường sử dụng cuối, quy mô sản xuất và bất kỳ yêu cầu cụ thể nào của ngành.
Bảng dưới đây nêu bật cách các ngành khác nhau ưu tiên các yêu cầu dành riêng cho ứng dụng:
Ngành công nghiệp |
Yêu cầu chính |
Vật liệu công cụ được đề xuất |
|---|---|---|
Sản xuất NEV/EV |
Nhẹ, độ bền cao |
Thép công cụ, siêu hợp kim |
Hàng không vũ trụ |
Độ ổn định nhiệt |
Superalloy, gốm sứ cao cấp |
Kỹ thuật hàng hải |
Chống ăn mòn |
Thép công cụ tráng, gốm kim loại |
Điện tử |
Độ chính xác, sạch sẽ |
Thép có độ tinh khiết cao, gốm sứ |
Việc bỏ qua các yếu tố này có thể khiến dụng cụ bị mòn nhanh chóng, tạo ra các mối hàn kém chất lượng hoặc thậm chí gây ra sự chậm trễ trong sản xuất. Ví dụ, sử dụng thép công cụ tiêu chuẩn trong môi trường biển có thể dẫn đến ăn mòn nhanh chóng, trong khi việc lựa chọn vật liệu chi phí thấp để sản xuất khay pin EV số lượng lớn có thể làm tăng thời gian ngừng hoạt động do phải thay thế thường xuyên.
Làm thế nào để tránh sai lầm này:
Phân tích bối cảnh sản xuất đầy đủ: Xem xét vật liệu phôi, thiết kế chung và các điều kiện vận hành dự kiến.
Tham khảo Tiêu chuẩn ngành: Hướng dẫn tham khảo và chứng nhận liên quan đến lĩnh vực của bạn.
Tương tác với các chuyên gia: Cộng tác với các chuyên gia hoặc nhà cung cấp FSW như Zhihui hàn để kết hợp vật liệu dụng cụ với nhu cầu cụ thể của bạn.
Kiểm tra và xác nhận: Chạy các mối hàn thí điểm với các vật liệu dự kiến để xác nhận hiệu suất trong điều kiện thực tế.
Bằng cách ưu tiên các yêu cầu cụ thể của ứng dụng, nhà sản xuất có thể tối ưu hóa việc lựa chọn công cụ, cải thiện chất lượng mối hàn và giảm chi phí vận hành. Cách tiếp cận này đảm bảo rằng các công cụ FSW mang lại hiệu suất đáng tin cậy trên các môi trường công nghiệp đa dạng.
Lựa chọn vật liệu dụng cụ đóng vai trò quyết định trong quá trình hàn ma sát khuấy. Việc lựa chọn vật liệu ảnh hưởng đến khả năng sinh nhiệt, mài mòn dụng cụ và chất lượng mối hàn. Các vật liệu cứng hơn như thép công cụ và hợp kim vonfram chịu được tải trọng cơ học cao và duy trì hình dạng của chúng trong các chu kỳ lặp đi lặp lại. Sự ổn định này đảm bảo sự xuyên thấu của mối hàn nhất quán và các mối nối không có khuyết tật. Các vật liệu mềm hơn như thép nhẹ có thể bị biến dạng hoặc mòn nhanh, dẫn đến các mối hàn không đều và tăng cường bảo trì.
Độ dẫn nhiệt cũng ảnh hưởng đến quá trình hàn ma sát khuấy. Vật liệu có độ dẫn nhiệt thấp, chẳng hạn như hợp kim vonfram, giữ nhiệt gần vùng hàn. Đặc tính này thúc đẩy quá trình làm dẻo hiệu quả của phôi và cải thiện độ bền của khớp. Ngược lại, vật liệu dẫn nhiệt cao sẽ tản nhiệt nhanh, có thể làm giảm chất lượng mối hàn nếu không được quản lý đúng cách.
Các nhà sản xuất phải xem xét tính tương thích giữa vật liệu dụng cụ và hợp kim phôi. Ví dụ, sử dụng chốt thép công cụ cho hợp kim nhôm sẽ tạo ra các mối hàn chắc chắn và đáng tin cậy. Tuy nhiên, hàn đồng hoặc magie có thể yêu cầu siêu hợp kim hoặc gốm sứ để tránh mài mòn quá mức. Lựa chọn vật liệu phù hợp sẽ kéo dài tuổi thọ dụng cụ và giảm thời gian ngừng hoạt động.
Mẹo: Luôn khớp các đặc tính của vật liệu dụng cụ với nhu cầu của quá trình hàn ma sát khuấy và hợp kim cụ thể được nối.
Tối ưu hóa quá trình hàn ma sát khuấy bao gồm việc điều chỉnh các thông số như tốc độ quay, lực dọc trục và thiết kế dụng cụ. Các yếu tố này tương tác với đặc tính vật liệu dụng cụ để xác định chất lượng mối hàn và hiệu quả sản xuất. Tốc độ quay cao hơn làm tăng sinh nhiệt, làm mềm phôi và cải thiện quá trình trộn. Tuy nhiên, tốc độ quá cao có thể làm tăng tốc độ mài mòn của dụng cụ, đặc biệt nếu vật liệu không đủ độ cứng.
Lực dọc trục phải được hiệu chỉnh để duy trì sự ăn khớp thích hợp của dao với phôi. Lực không đủ có thể gây ra sự thâm nhập không hoàn toàn, trong khi lực quá mạnh có thể làm gãy dụng cụ. Các nhà sản xuất thường sử dụng hệ thống giám sát quy trình để theo dõi nhiệt độ, lực và tình trạng dụng cụ trong thời gian thực.
Hình dạng của dụng cụ cũng ảnh hưởng đến quá trình hàn ma sát khuấy. Các đặc điểm như hình dạng vai, biên dạng chốt và xử lý bề mặt ảnh hưởng đến dòng chảy vật liệu và hình dáng mối hàn. Thiết kế tiên tiến, bao gồm chốt có ren hoặc vai có rãnh, tăng cường khả năng trộn và giảm thiểu khuyết tật.
Một quy trình được tối ưu hóa tốt sẽ cân bằng giữa việc lựa chọn vật liệu dụng cụ, cài đặt tham số và thiết kế mối nối. Cách tiếp cận này mang lại mối hàn có độ bền cao, giảm thiểu khuyết tật và kéo dài tuổi thọ dụng cụ. Zhihui hàn khuyến nghị đánh giá thường xuyên các biến số của quy trình để duy trì chất lượng ổn định và thích ứng với các vật liệu mới hoặc yêu cầu sản xuất.
Lưu ý: Cải tiến liên tục trong tối ưu hóa quy trình sẽ hỗ trợ năng suất cao hơn và kết quả hàn tốt hơn trong mọi ứng dụng.
Các khuyến nghị sau đây tóm tắt các chiến lược lựa chọn vật liệu thực tế dựa trên kinh nghiệm FSW công nghiệp.
Việc lựa chọn vật liệu phù hợp cho máy công cụ FSW đòi hỏi một cách tiếp cận có hệ thống. Các nhà sản xuất phải luôn bắt đầu bằng việc phân tích kỹ lưỡng về hợp kim phôi và ứng dụng hàn cụ thể. Thép công cụ vẫn là lựa chọn ưu tiên cho hầu hết các mối hàn hợp kim nhôm, magie và kẽm do sự cân bằng về độ bền, khả năng gia công và chi phí. Đối với đồng và hợp kim có độ bền cao, hợp kim vonfram và siêu hợp kim mang lại hiệu suất vượt trội.
Mẹo: Luôn khớp vật liệu dụng cụ với yêu cầu phôi và sản xuất. Thực hành này đảm bảo chất lượng mối hàn ổn định và giảm thời gian ngừng hoạt động.
Kiểm tra và bảo trì định kỳ các công cụ FSW cũng đóng một vai trò quan trọng. Giám sát độ mòn của dụng cụ và thay thế dụng cụ theo định kỳ phù hợp sẽ ngăn ngừa lỗi và duy trì tiêu chuẩn sản xuất cao. Áp dụng các phương pháp xử lý bề mặt, chẳng hạn như thấm nitơ hoặc phủ PVD, có thể kéo dài tuổi thọ dụng cụ hơn nữa và nâng cao hiệu suất.
Hiệu quả chi phí là yếu tố quan trọng cần cân nhắc khi lựa chọn vật liệu dụng cụ FSW. Các nhà sản xuất phải đánh giá cả chi phí đầu tư ban đầu và chi phí vận hành lâu dài. Thép công cụ mang lại sự cân bằng tuyệt vời cho sản xuất số lượng lớn, mang lại độ bền mà không tốn quá nhiều chi phí. Hợp kim vonfram và siêu hợp kim tuy đắt tiền hơn nhưng lại mang lại tuổi thọ dụng cụ dài hơn và độ tin cậy cao hơn cho các ứng dụng đòi hỏi khắt khe.
Bảng dưới đây cung cấp sự so sánh định tính cho việc ra quyết định thay vì giới hạn trọng yếu tuyệt đối.
Loại vật liệu |
Mức độ hiệu suất |
Mức chi phí |
Ứng dụng điển hình |
|---|---|---|---|
Thép công cụ |
Cao |
Vừa phải |
Mối hàn nhôm, magie |
Hợp kim vonfram |
Rất cao |
Cao |
Đồng, hợp kim mài mòn |
siêu hợp kim |
Rất cao |
Cao |
Mối hàn có độ bền cao, quan trọng |
Thép nhẹ |
Vừa phải |
Thấp |
Tạo nguyên mẫu, chạy ngắn |
Các nhà sản xuất nên xem xét khối lượng sản xuất, yêu cầu về chất lượng mối hàn và lịch trình bảo trì khi lựa chọn vật liệu dụng cụ. Cách tiếp cận này giúp tối ưu hóa cả hiệu suất và chi phí.
Lĩnh vực vật liệu công cụ FSW tiếp tục phát triển. Các nhà nghiên cứu đang phát triển gốm sứ, gốm kim loại và vật liệu composite tiên tiến để đáp ứng nhu cầu của các ứng dụng mới. Những cải tiến này nhằm mục đích cải thiện tuổi thọ dụng cụ, giảm mài mòn và cho phép hàn các hợp kim thậm chí còn khó khăn hơn.
Xu hướng gần đây nêu bật một số ưu điểm của công nghệ FSW:
Quá trình này kết hợp cả vật liệu tương tự và khác nhau, đặc biệt là hợp kim nhôm, với hiệu suất cao.
FSW tạo ra các mối hàn có cấu trúc vi mô mịn và nguy cơ nứt tối thiểu, vượt trội so với hàn nhiệt hạch truyền thống.
Phương pháp này loại bỏ nhu cầu về vật tư tiêu hao và giảm tiêu thụ năng lượng, hỗ trợ tính bền vững của môi trường.
Các vật liệu mới nổi, chẳng hạn như hợp kim có cấu trúc nano và vật liệu tổng hợp lai, cho thấy nhiều hứa hẹn cho các ứng dụng FSW trong tương lai. Những vật liệu này có thể nâng cao hơn nữa độ bền của dụng cụ và mở rộng phạm vi của các hợp kim có thể hàn được. Khi các ngành công nghiệp yêu cầu các thành phần nhẹ hơn, mạnh hơn và phức tạp hơn, việc phát triển vật liệu công cụ FSW thế hệ tiếp theo sẽ vẫn là ưu tiên hàng đầu.
Lưu ý: Luôn cập nhật thông tin về những đổi mới về vật liệu và sớm áp dụng công nghệ mới có thể mang lại cho nhà sản xuất lợi thế cạnh tranh về chất lượng và tính bền vững.
Hiệu suất hàn ma sát khuấy (FSW) về cơ bản được xác định bởi sự phối hợp của vật liệu phía máy, vật liệu dụng cụ và thông số quy trình , thay vì bởi bất kỳ lựa chọn vật liệu đơn lẻ nào. Mối hàn ổn định và lặp lại bắt đầu với độ cứng máy đủ, độ ổn định nhiệt và khả năng chịu tải, trong khi chất lượng mối hàn, tuổi thọ dụng cụ và hiệu quả quy trình được điều chỉnh chủ yếu bởi việc lựa chọn vật liệu dụng cụ FSW thích hợp.
Hướng dẫn này chứng minh rằng việc hiểu rõ tải trọng cơ học, đặc tính nhiệt và cơ chế hư hỏng chủ yếu là điều cần thiết để lựa chọn vật liệu hiệu quả. Thép công cụ vẫn là giải pháp thiết thực và được áp dụng rộng rãi nhất cho hợp kim nhôm và magie do hiệu suất cân bằng và hiệu quả chi phí. Đối với các ứng dụng nhiệt độ cao hơn, độ bền cao hơn hoặc mài mòn, hợp kim vonfram, siêu hợp kim, gốm sứ/gốm kim loại và các vật liệu tiên tiến như PCBN và W-Re mở rộng phạm vi hoạt động của FSW và cho phép kết nối đáng tin cậy các vật liệu khó khăn.
Các quyết định về vật liệu cũng phải tính đến khối lượng sản xuất, chiến lược bảo trì, các phương án xử lý bề mặt và các hạn chế cụ thể của ứng dụng . Trong sản xuất số lượng lớn, tuổi thọ dụng cụ được kéo dài và độ ổn định của quy trình thường phù hợp với mức đầu tư nguyên vật liệu ban đầu cao hơn. Ngược lại, việc tạo nguyên mẫu và sản xuất khối lượng thấp được hưởng lợi từ các vật liệu có khả năng gia công cao và chi phí ban đầu thấp hơn.
Khi khả năng của máy, vật liệu dụng cụ và các thông số hàn được căn chỉnh, FSW mang lại chất lượng mối hàn ổn định, giảm thời gian ngừng hoạt động và tổng chi phí sở hữu được tối ưu hóa. Do đó, chiến lược lựa chọn vật liệu ở cấp hệ thống, phối hợp sẽ biến FSW thành một quy trình sản xuất mạnh mẽ và có thể mở rộng, hỗ trợ các ứng dụng tiên tiến trong các ngành sản xuất NEV/EV, hàng không vũ trụ, hàng hải và sản xuất chính xác.
Thép công cụ là vật liệu được sử dụng rộng rãi nhất cho Công cụ FSW . Nó cung cấp sự cân bằng về sức mạnh, khả năng chống mài mòn và hiệu quả chi phí. Các nhà sản xuất thích thép công cụ để nối các hợp kim nhôm, magie và kẽm trong các ứng dụng ô tô và NEV/EV.
Các phương pháp xử lý bề mặt như thấm nitơ, PVD và anodizing giúp tăng khả năng chống mài mòn và ổn định nhiệt. Những cải tiến này giúp kéo dài tuổi thọ dụng cụ và duy trì chất lượng mối hàn. Các công cụ đã qua xử lý hoạt động tốt hơn trong môi trường sản xuất có khối lượng lớn và đòi hỏi khắt khe.
Hợp kim vonfram và siêu hợp kim được khuyên dùng để hàn hợp kim đồng. Những vật liệu này chịu được nhiệt độ cao và chống mài mòn. Chúng đảm bảo các mối hàn chắc chắn, không có khuyết tật trong các bộ phận quản lý điện và nhiệt.
Các công cụ bằng thép nhẹ thích hợp cho mục đích tạo mẫu và giáo dục. Chúng thiếu độ bền cần thiết để sản xuất số lượng lớn. Các nhà sản xuất sử dụng thép nhẹ để chạy thử trong thời gian ngắn hoặc thử nghiệm quy trình ban đầu.
Các yếu tố chính bao gồm vật liệu phôi, thông số hàn, khối lượng sản xuất và các yêu cầu cụ thể của ứng dụng. Bảng dưới đây tóm tắt những cân nhắc này:
Nhân tố |
Tác động đến việc lựa chọn |
|---|---|
Hợp kim phôi |
Xác định khả năng tương thích |
Tốc độ hàn |
Ảnh hưởng đến tốc độ mài mòn |
Quy mô sản xuất |
Ảnh hưởng đến hiệu quả chi phí |
Nhu cầu ứng dụng |
Hướng dẫn lựa chọn vật liệu |
Vật liệu dụng cụ ảnh hưởng đến khả năng sinh nhiệt, khả năng chống mài mòn và độ bền của khớp. Vật liệu chất lượng cao tạo ra mối hàn ổn định, không có khuyết tật. Lựa chọn vật liệu kém có thể dẫn đến khuyết tật bề mặt, giảm độ bền và tăng cường bảo trì.
Zhihui hàn cung cấp các giải pháp FSW có thể tùy chỉnh. Người dùng có thể chọn vật liệu dụng cụ phù hợp với hợp kim cụ thể và nhu cầu sản xuất của mình. Công ty hỗ trợ nhiều ứng dụng, bao gồm NEV/EV, hàng không vũ trụ và điện tử.
