Resposta rápida: O cobre por soldagem por fricção pode produzir juntas de estado sólido de alta qualidade.
No entanto, devido à alta condutividade térmica do cobre, a soldagem estável requer controle preciso da entrada de calor, ferramentas otimizadas e uma máquina FSW de alto desempenho.
A soldagem por fricção e mistura de cobre é amplamente utilizada em aplicações onde são necessários alta condutividade elétrica, desempenho térmico e confiabilidade estrutural.
As aplicações típicas incluem:
Barramentos elétricos
Trocadores de calor
Componentes de distribuição de energia
Peças eletrônicas e semicondutores
Juntas diferentes de cobre-alumínio
Essas aplicações exigem qualidade de soldagem estável e defeitos mínimos em ambientes de produção.
O cobre apresenta uma janela de processamento estreita porque a rápida dissipação de calor limita o tempo disponível para plastificação suficiente. Isto afeta diretamente a estabilidade do fluxo de material e aumenta a sensibilidade a defeitos.
Os principais desafios incluem:
Alta condutividade térmica levando à retenção insuficiente de calor
Plastificação reduzida causando fluxo de material instável
Aumento do risco de defeitos e vazios no túnel
Desgaste da ferramenta devido a cargas e temperaturas exigidas mais altas
Na soldagem dissimilar, formação de compostos intermetálicos frágeis (IMC)
Em termos de engenharia, a perda térmica não é apenas uma propriedade do material – é um fator limitante do processo no FSW de cobre.
A condutividade térmica excepcionalmente alta do cobre é uma das principais razões pelas quais o controle dos parâmetros FSW é mais difícil do que em ligas de baixa condutividade. O calor gerado na interface ferramenta-peça é rapidamente transferido para fora da zona de agitação, o que reduz o tempo disponível para amolecimento e fluxo plástico suficientes. Se a entrada de calor for muito baixa, a plastificação inadequada pode levar a defeitos no túnel, vazios ou consolidação incompleta. Se for muito alto, poderá ocorrer engrossamento do grão, amolecimento local e redução da eficiência da junta. Por esta razão, o controle da entrada de calor é um requisito central no desenvolvimento do processo FSW de cobre.
Na soldagem por fricção por fricção dissimilar de cobre com alumínio, a formação de compostos intermetálicos interfaciais continua sendo uma grande preocupação metalúrgica. O crescimento excessivo de camadas frágeis de IMC pode reduzir drasticamente a ductilidade, o desempenho à fadiga e a confiabilidade da junta a longo prazo. O projeto do processo deve, portanto, focar na limitação da espessura da reação interfacial, mantendo ao mesmo tempo mistura e ligação metalúrgica suficientes. Isso requer uma coordenação cuidadosa da velocidade de rotação, velocidade de deslocamento, deslocamento da ferramenta e tempo de exposição térmica.
Durante a soldagem por fricção e mistura de cobre, a microestrutura sofre recristalização dinâmica, levando ao refinamento do grão na zona de agitação. No entanto, a rápida dissipação de calor pode causar gradientes de temperatura desiguais, afetando a cinética de recristalização. Isso pode resultar em tamanhos de grãos heterogêneos e variações nas propriedades mecânicas ao longo da solda. Alcançar uma microestrutura uniforme requer otimização precisa do processo.
Descontinuidades típicas de solda em FSW de cobre incluem vazios, defeitos de túnel, condições de beijo e trincas ocasionais sob condições térmicas ou metalúrgicas desfavoráveis. Esses defeitos geralmente estão associados a fluxo plástico insuficiente, consolidação incompleta, condições de mergulho inadequadas ou uma combinação desequilibrada de velocidade de rotação e velocidade de deslocamento. Como o cobre dissipa o calor rapidamente, o processo é especialmente sensível a combinações de parâmetros que não conseguem manter um volume agitado estável através de toda a espessura da solda. A prevenção de defeitos depende, portanto, do controle coordenado da geometria da ferramenta, da profundidade de penetração, da força axial e do aporte térmico.
Embora a soldagem por fricção gere menor aporte térmico do que a soldagem por fusão, a alta condutividade térmica e o coeficiente de expansão do cobre ainda podem causar tensões residuais e distorção. Estas tensões podem levar a empenamentos ou imprecisões dimensionais, especialmente em seções finas. O emprego de estratégias adequadas de fixação e resfriamento controlado pode reduzir esses problemas.

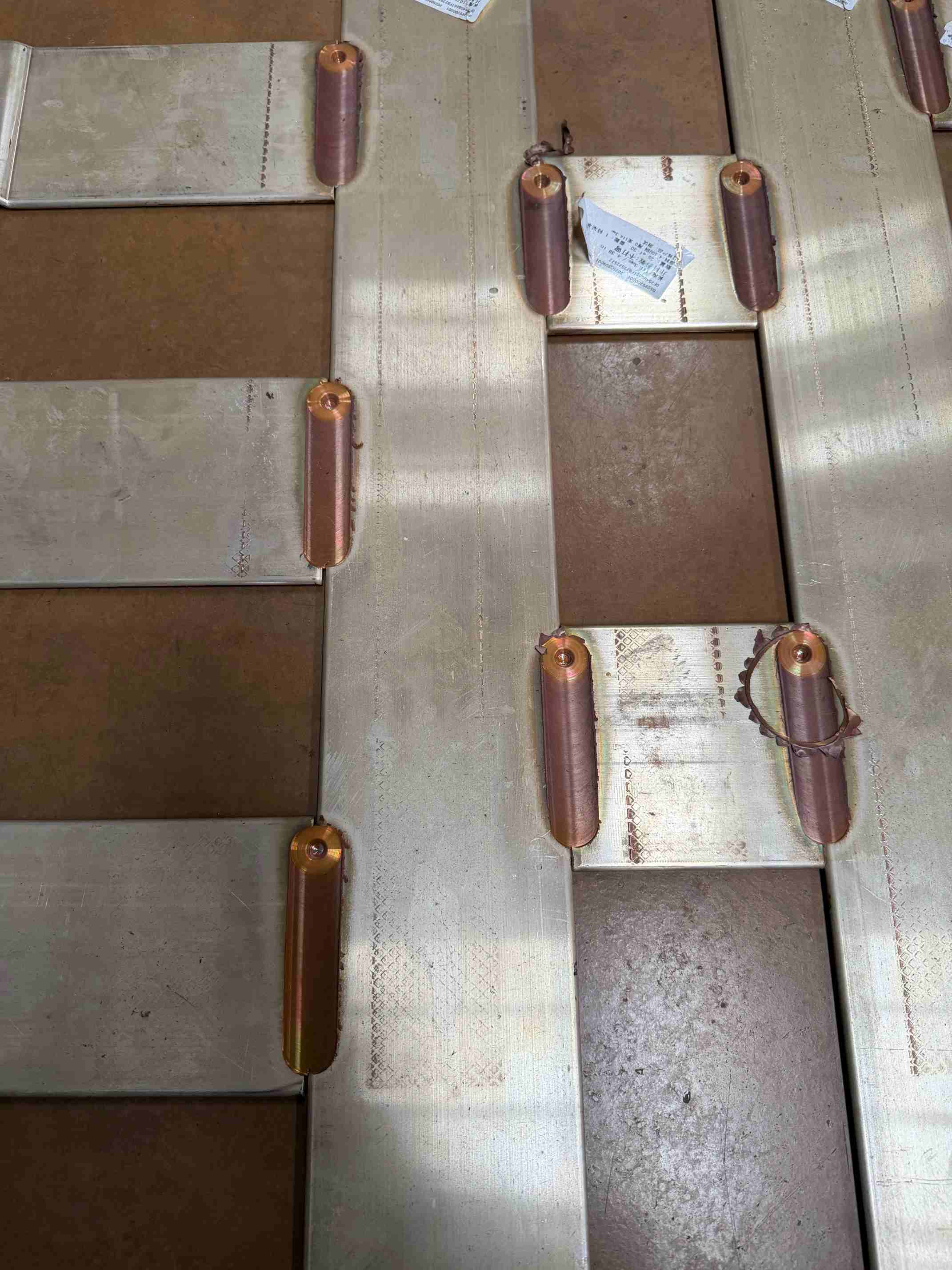

A união de ligas de cobre a ligas de alumínio introduz complexidades como diferentes pontos de fusão, condutividades térmicas e afinidades químicas. A tendência de formar IMCs frágeis e a incompatibilidade nas propriedades mecânicas exigem parâmetros de soldagem e designs de ferramentas personalizados. A natureza de estado sólido da soldagem por fricção ajuda a minimizar esses problemas, mas requer um controle cuidadoso do processo.
Diferentes graus de liga de cobre, como cobre livre de oxigênio, cobre telúrio ou latão, apresentam soldabilidade variável devido à sua composição e propriedades mecânicas. Por exemplo, ligas com maior resistência ou elementos de liga podem exigir maior aporte térmico ou ferramentas especializadas. A compreensão das características específicas da classe orienta a seleção dos parâmetros ideais de cobre para soldagem por fricção e mistura.
Dica: Para superar os desafios da soldagem de cobre, priorize o controle preciso da entrada de calor e selecione materiais de ferramentas compatíveis com a alta condutividade térmica do cobre para garantir soldas de alta qualidade e sem defeitos.
Os desafios da soldagem de cobre não estão apenas relacionados ao material. Na produção, eles também dependem fortemente da estabilidade da máquina, do controle de força, do design da ferramenta e do gerenciamento térmico. Se você estiver avaliando uma solução mais confiável para soldagem de cobre ou ligas de cobre, nosso equipamento de soldagem por fricção e mistura pode ajudar a oferecer melhor controle do processo e consistência da junta. Contate-nos para discutir seus requisitos específicos de soldagem.
A soldagem por fricção e mistura de cobre é fundamentalmente um processo termomecânico no qual a geração de calor por fricção, a deformação plástica e o fluxo de material interagem para determinar a formação da junta, a evolução da microestrutura e as propriedades mecânicas finais.
O fluxo de material na soldagem por fricção e mistura de cobre é impulsionado principalmente pelo pino e ressalto da ferramenta rotativa. O ombro gera calor friccional e forja o cobre amolecido, enquanto o pino agita e mistura o material abaixo da superfície. A alta condutividade térmica do cobre exige geração eficiente de calor e agitação do material para garantir plastificação e consolidação adequadas.
Durante a soldagem, o cobre flui em camadas ao redor do pino, com o material do lado de recuo transportado para o lado de avanço. Os recursos de rolagem ou espiral do ombro ajudam a direcionar o fluxo de material para dentro, minimizando rebarbas e defeitos de superfície. O fluxo adequado do material evita defeitos comuns de cobre na soldagem por fricção, como vazios, túneis e rachaduras.
O pino da ferramenta penetra na liga de cobre, agitando mecanicamente o material e quebrando as camadas de óxido. Sua geometria – cilíndrica, cônica ou roscada – afeta a intensidade e o padrão da mistura de materiais. Para cobre, são preferidos pinos cilíndricos ou cônicos com roscas ou canais para melhorar a agitação sem entrada excessiva de calor.
O ressalto entra em contato com a superfície do cobre, gerando a maior parte do calor friccional. Um ombro plano ou ligeiramente convexo com características espirais promove distribuição uniforme de calor e fluxo de material. Este equilíbrio é crucial dada a rápida dissipação de calor do cobre, garantindo que a zona de solda permaneça plastificada para uma agitação eficaz.
A soldagem por fricção e mistura de cobre produz zonas microestruturais distintas:
Zona de agitação (SZ): região central onde ocorrem intensa deformação plástica e recristalização dinâmica, levando a grãos finos equiaxiais. O tamanho do grão pode ser reduzido significativamente, aumentando a resistência e a ductilidade.
Zona Afetada Termomecanicamente (TMAZ): Circunda a ZS e sofre deformação plástica com temperaturas elevadas, mas agitação menos intensa. A estrutura do grão aqui é parcialmente refinada.
Zona Afetada pelo Calor (ZTA): Adjacente à ZTM, sofre ciclos térmicos sem deformação plástica, causando possível crescimento de grãos ou mudanças de fase.
Para ligas de cobre, a ZS normalmente exibe grãos refinados devido à rápida recristalização, enquanto a ZTA pode apresentar um leve amolecimento devido ao engrossamento dos grãos.
A recristalização dinâmica na SZ refina os grãos de cobre de dezenas de mícrons até alguns mícrons ou menos. Técnicas de resfriamento rápido, como pulverização de nitrogênio líquido, podem reduzir ainda mais o tamanho do grão, melhorando a dureza e a resistência à tração. No entanto, a entrada excessiva de calor pode causar o crescimento dos grãos, reduzindo o desempenho mecânico.
A recristalização também homogeneiza a microestrutura, eliminando defeitos relacionados à fundição ou deformação prévia. Essa uniformidade contribui para melhorar a qualidade da junta de cobre na soldagem por fricção e mistura.
Microestruturas de granulação fina na SZ se correlacionam com propriedades mecânicas aprimoradas, como maior resistência, ductilidade e tenacidade. A eliminação de defeitos de fundição e camadas de óxido através de uma agitação eficaz melhora ainda mais a integridade da junta.
No entanto, parâmetros de processo inadequados que levam à recristalização incompleta ou ao calor excessivo podem degradar as propriedades. Por exemplo, o engrossamento dos grãos na ZTA reduz a dureza e pode causar zonas moles propensas a falhas sob tensão.
Ligas de cobre contendo elementos como zinco (latão), estanho (bronze) ou níquel exibem respostas microestruturais variadas durante a soldagem por fricção. Os elementos de liga podem influenciar a cinética de recristalização, a estabilidade dos contornos de grão e a formação de fases secundárias.
Por exemplo, em ligas de latão, a soldagem por fricção promove a redistribuição do zinco, afetando a dureza e a resistência à corrosão. O controle dos parâmetros do processo é essencial para gerenciar esses efeitos e evitar compostos intermetálicos frágeis que poderiam prejudicar o desempenho da junta.
Dica: Para otimizar o fluxo do material e a evolução microestrutural na soldagem por fricção e mistura de ligas de cobre, selecione geometrias de ferramentas que promovam agitação uniforme e apliquem resfriamento controlado para refinar os grãos e melhorar as propriedades mecânicas da junta.
Tipo de defeito |
Causa provável |
Solução recomendada |
|---|---|---|
Defeitos do túnel |
Baixa entrada de calor / má plastificação |
Aumente a velocidade de rotação, otimize o design da ferramenta |
Vazios |
Fluxo de material inadequado |
Ajuste a velocidade de deslocamento e a profundidade de mergulho |
Formação de flash |
Entrada excessiva de calor |
Reduza a velocidade de rotação ou mergulhe |
Desgaste da ferramenta |
Material de ferramenta inadequado |
Use WC-Co ou ligas avançadas |
Formação IMC (Cu-Al) |
Exposição térmica excessiva |
Reduza a entrada de calor e otimize o controle da interface |

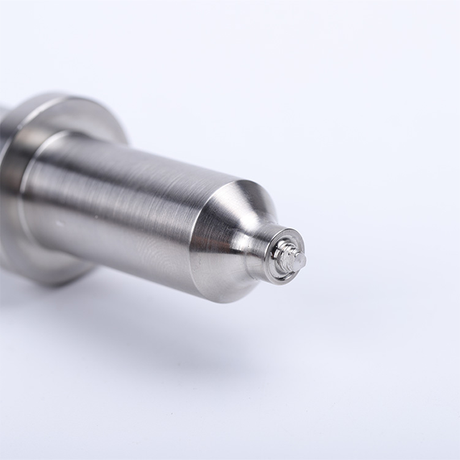

O projeto da ferramenta é uma variável primária do processo no FSW de cobre porque governa diretamente a geração de calor por atrito, o comportamento do fluxo plástico, a pressão de forjamento e a sensibilidade a defeitos. Como o cobre extrai calor rapidamente da interface ferramenta-peça, tanto o material da ferramenta quanto a geometria da ferramenta devem ser selecionados para manter a eficiência térmica e, ao mesmo tempo, resistir ao desgaste, à fadiga térmica e à interação química com a peça.
As ferramentas FSW para ligas de cobre requerem:
Alta resistência ao desgaste para suportar o contato abrasivo com o cobre e evitar falhas prematuras da ferramenta.
Estabilidade térmica para manter a resistência e a precisão dimensional em temperaturas elevadas.
Compatibilidade química para evitar reações prejudiciais com o cobre que possam degradar a ferramenta ou a qualidade da solda.
Geometria otimizada para facilitar a agitação eficaz e minimizar a formação de defeitos.
A soldagem de cobre geralmente emprega vários materiais de ferramenta:
Aços ferramenta (por exemplo, H13, HSS): Amplamente utilizados devido à boa tenacidade e resistência à fadiga térmica. Adequado para ligas de cobre de espessura fina a média.
Carboneto de tungstênio-cobalto (WC-Co): Oferece excelente resistência ao desgaste e dureza, ideal para soldagem prolongada de ligas de cobre. No entanto, as ferramentas WC-Co podem degradar-se a altas temperaturas devido ao amolecimento do ligante de cobalto.
Ligas à base de níquel: Fornecem compatibilidade química superior com o cobre, reduzindo o desgaste e a contaminação da ferramenta. Freqüentemente usado para aplicações especializadas.
Materiais compósitos (por exemplo, PCBN): Embora sejam mais comuns em ligas mais duras, alguns compósitos são adaptados ao cobre para equilibrar resistência ao desgaste e tenacidade.
O design da ferramenta impacta significativamente a qualidade da solda:
Ombro: Geralmente plano ou ligeiramente convexo para gerar calor de fricção suficiente e conter cobre plastificado. Ombros enrolados ou em espiral melhoram o fluxo de material em direção ao pino, reduzindo rebarbas e defeitos.
Pino: Normalmente cilíndrico ou cônico com roscas ou estrias para melhorar a agitação e a mistura. O comprimento do pino deve ser cuidadosamente adaptado à espessura da folha de cobre para evitar vazios ou ligação insuficiente.
A alta condutividade térmica do cobre exige ferramentas que resistam aos ciclos de fadiga térmica. Aquecimento e resfriamento repetidos podem causar rachaduras ou alterações dimensionais na ferramenta. Materiais como WC-Co e ligas de Ni proporcionam melhor resistência à fadiga térmica em comparação com os aços convencionais. O monitoramento regular do desgaste da ferramenta é essencial para manter a qualidade consistente da junta de cobre na soldagem por fricção e mistura.
A interação química entre a ferramenta e o cobre pode levar à degradação da ferramenta e à contaminação da solda. Por exemplo, a difusão do carbono das ferramentas de metal duro para o cobre pode afetar as propriedades da solda. A seleção de materiais para ferramentas com solubilidade ou reatividade mínima com cobre reduz esses riscos.
Os avanços recentes incluem:
Ferramentas de pino retrátil: Eliminam furos de saída, melhorando o acabamento superficial e reduzindo a usinagem pós-soldagem.
Detecção de temperatura em tempo real: Sensores incorporados nas ferramentas permitem controle térmico preciso, otimizando os parâmetros de cobre da soldagem por fricção e mistura.
Ressalto estacionário FSW (SSFSW): Emprega um ressalto não giratório com um pino giratório, reduzindo defeitos superficiais e desgaste da ferramenta.
A vida útil da ferramenta depende do material, dos parâmetros de soldagem e da manutenção:
Implemente inspeções regulares quanto a desgaste e danos.
Use sistemas de resfriamento para gerenciar a temperatura da ferramenta.
Otimize os parâmetros de soldagem para reduzir o calor excessivo e o estresse mecânico nas ferramentas.
Agende a substituição oportuna da ferramenta para evitar defeitos de solda causados por ferramentas desgastadas.
Dica: Para soldagem por fricção de ligas de cobre, escolha materiais de ferramenta com alta resistência ao desgaste e compatibilidade química e otimize a geometria da ferramenta para equilibrar a geração de calor e o fluxo de material para soldas sem defeitos.
No FSW de cobre, a otimização do processo é essencialmente o controle de uma janela termomecânica estreita. A velocidade de rotação, a velocidade de deslocamento, a profundidade de mergulho, o ângulo de inclinação e a força axial interagem para determinar a entrada de calor, a plastificação do material e a qualidade da consolidação. Como o cobre dissipa o calor rapidamente, as combinações de parâmetros que funcionam bem para o alumínio não podem ser transferidas diretamente sem ajuste.
A velocidade de rotação e a velocidade de soldagem afetam diretamente a geração de calor e o fluxo de material durante a soldagem por fricção e mistura de ligas de cobre. Velocidades de rotação mais altas aumentam a entrada de calor, melhorando a plastificação, mas arriscando o engrossamento dos grãos se for excessivo. Por outro lado, baixas velocidades de rotação podem levar a calor insuficiente, causando vazios ou túneis.
Para folhas de cobre comercialmente puro com cerca de 2–3 mm de espessura, as velocidades de rotação ideais normalmente variam entre 600 e 1600 rpm. As velocidades de soldagem geralmente variam de 150 a 200 mm/min para chapas finas, equilibrando a entrada de calor e a produtividade. Para ligas de cobre mais espessas (por exemplo, 5–6 mm), as velocidades de rotação podem atingir até 10.000–14.000 rpm, com velocidades de soldagem ajustadas adequadamente para evitar superaquecimento ou ligação incompleta.
O ajuste fino da relação entre velocidade de rotação e velocidade de soldagem – às vezes expressa como contribuição térmica específica – ajuda a manter uma temperatura de solda estável e uma boa qualidade de junta. Por exemplo, estudos mostram que manter ω⊃2;/v (velocidade de rotação ao quadrado da velocidade de soldagem) acima de um limite garante soldas livres de defeitos em ligas de cobre.
O ângulo de inclinação da ferramenta, geralmente definido entre 2° e 3°, aumenta a pressão de forjamento para baixo e melhora a consolidação do material atrás da ferramenta. Uma ligeira inclinação promove melhor fluxo de material e reduz defeitos superficiais como rebarbas ou vazios.
A profundidade de mergulho deve ser cuidadosamente adaptada à espessura da chapa de cobre. A profundidade de mergulho insuficiente pode causar falta de adesão ou defeitos de raiz, enquanto a profundidade de mergulho excessiva pode causar danos à ferramenta ou rebarbas excessivas. Para ligas de cobre, profundidades de mergulho ligeiramente menores que a espessura da chapa são preferidas para evitar o contato do ressalto da ferramenta com a placa de apoio.
Dada a rápida dissipação de calor do cobre, o gerenciamento térmico é fundamental. As técnicas incluem:
Resfriamento ativo : Pulverização de nitrogênio líquido ou CO₂ na superfície da solda para resfriar e refinar rapidamente os grãos.
Soldagem submersa : Soldagem por fricção subaquática para controlar a entrada de calor e a microestrutura.
Aquecimento traseiro : Aplicação de calor controlado abaixo da junta para reduzir gradientes térmicos e melhorar o fluxo do material.
Esses métodos ajudam a obter estruturas de grãos mais finos, reduzir tensões residuais e melhorar as propriedades mecânicas.
Métodos de resfriamento rápido, como sprays criogênicos, podem reduzir o tamanho do grão na zona de agitação para até 2 µm, melhorando significativamente a resistência e a dureza. O resfriamento controlado também evita o crescimento excessivo de grãos na zona afetada pelo calor, preservando a resistência da junta.
No entanto, o resfriamento excessivamente agressivo pode induzir tensões térmicas ou rachaduras. Portanto, as taxas de resfriamento devem ser otimizadas com base no grau e espessura da liga.
Chapas finas (1–3 mm) : Velocidades de rotação de 600–1600 rpm; velocidades de soldagem de 150–200 mm/min; ângulo de inclinação de ~3°; profundidade de mergulho logo abaixo da espessura da chapa.
Espessura média (4–6 mm) : Velocidades de rotação mais altas até 10.000 rpm; velocidades de soldagem ajustadas entre 40–150 mm/min; gerenciamento térmico cuidadoso é essencial.
Seções espessas (>6 mm) : São necessárias ferramentas especializadas e controle de processo; uso potencial de FSW de dupla face ou designs de pinos avançados.
Mantenha a entrada de calor adequada equilibrando as velocidades de rotação e de soldagem.
Use o ângulo de inclinação adequado da ferramenta para melhorar o forjamento e o fluxo do material.
Otimize a profundidade de mergulho para garantir a penetração total da junta sem danificar a ferramenta.
Empregue técnicas de resfriamento para controlar a microestrutura sem induzir tensões térmicas.
Monitore as forças e temperaturas de soldagem em tempo real para ajustar os parâmetros de forma dinâmica.
Dica: Para soldagem por fricção e mistura de cobre, equilibre cuidadosamente as velocidades de rotação e de soldagem enquanto usa um leve ângulo de inclinação da ferramenta e profundidade de mergulho precisa para otimizar a entrada de calor e o fluxo de material, minimizando defeitos e garantindo qualidade superior da junta.
Alcançar uma qualidade superior de junta de cobre para soldagem por fricção e mistura requer uma combinação de preparação meticulosa, seleção adequada de ferramentas e parâmetros de processo e monitoramento eficaz. A alta condutividade térmica do cobre e o comportamento exclusivo da liga exigem melhores práticas personalizadas para garantir soldas fortes e sem defeitos.
Limpeza da superfície: Remova óxidos, óleos e contaminantes para promover um bom fluxo e adesão do material.
Ajuste da junta: Garanta uma fixação firme e folgas mínimas para evitar vazios ou túneis.
Geometria da junta de projeto: As juntas de topo são comuns, mas as juntas sobrepostas podem exigir deslocamentos de ferramenta ou comprimentos de pinos específicos.
Seleção de material: Considere os tipos de liga de cobre e sua soldabilidade; o cobre e o latão isentos de oxigênio se comportam de maneira diferente no FSW.
Escolha da ferramenta: Use materiais de alta resistência ao desgaste, como WC-Co ou ligas de Ni, com geometria de ombro e pino adequada para lidar com a suavidade e a dissipação de calor do cobre.
Velocidade de rotação: Normalmente 600–1600 rpm para folhas finas de cobre; velocidades mais altas (até 14.000 rpm) podem ser necessárias para seções mais espessas.
Velocidade de soldagem: Equilíbrio entre 150–200 mm/min para chapas finas para garantir entrada de calor suficiente sem superaquecimento.
Ângulo de inclinação da ferramenta: Mantenha 2° a 3° para melhorar a ação de forjamento e a consolidação do material.
Profundidade de mergulho: Defina um pouco menos que a espessura da chapa para evitar o contato com a placa de apoio e garantir a penetração total.
Resfriamento ativo: Pulverize nitrogênio líquido ou CO₂ para refinar o tamanho do grão e reduzir tensões residuais.
Aquecimento traseiro: Aplique calor controlado abaixo da junta para reduzir gradientes térmicos e melhorar o fluxo do material.
Soldagem submersa: O FSW subaquático pode controlar a entrada de calor, melhorando a microestrutura e as propriedades mecânicas.
Sensores de temperatura: O monitoramento em tempo real ajuda a manter as condições térmicas ideais, evitando defeitos.
Medição de força: rastreie forças axiais e transversais para detectar fluxo inadequado de material ou desgaste de ferramenta.
Sistemas de controle de processo: Ajuste os parâmetros dinamicamente com base no feedback para garantir qualidade consistente.
Tratamentos térmicos: O alívio de tensões ou recozimento pode melhorar a ductilidade e reduzir as tensões residuais.
Acabamento de superfície: Remova rebarbas e alise as superfícies de solda para melhorar a estética e reduzir os concentradores de tensão.
Testes mecânicos: Testes de tração, dureza e fadiga validam a integridade da junta.
Testes não destrutivos (NDT): testes ultrassônicos e tomografia de raios X detectam defeitos internos como vazios ou túneis.
Análise metalográfica: O exame microestrutural confirma o refinamento do grão e a ausência de fases prejudiciais.
Teste mecânico: Verifica a resistência, ductilidade e tenacidade em relação aos requisitos da aplicação.
Barramentos elétricos: FSW produz juntas com excelente condutividade e resistência mecânica.

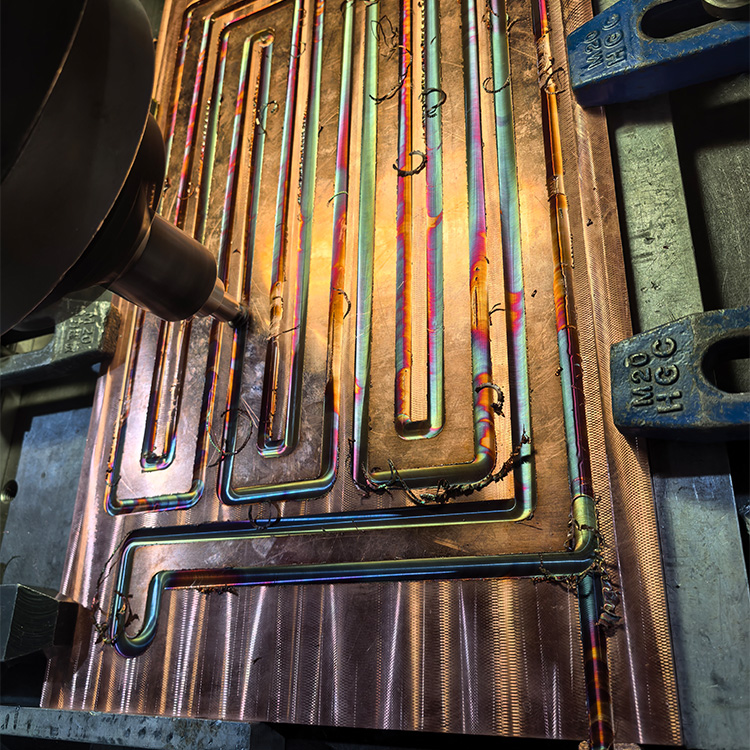

Trocadores de calor: O resfriamento rápido do FSW refina os grãos, melhorando a transferência térmica e a durabilidade.
Componentes de latão marítimo: Parâmetros otimizados produzem soldas livres de defeitos e resistentes à corrosão.
Dica: Para soldagem por fricção e mistura de cobre, priorize a preparação completa da superfície, selecione ferramentas com alta resistência ao desgaste e geometria compatível e empregue monitoramento em tempo real de temperatura e forças para obter soldas de alta qualidade e sem defeitos.
Como a soldagem por fricção e mistura de cobre opera dentro de uma janela termomecânica estreita, alcançar juntas estáveis e livres de defeitos requer um desempenho de equipamento altamente controlado, em vez de configurações básicas de soldagem.
Para enfrentar desafios específicos do cobre, como rápida dissipação de calor, fluxo instável de material e desgaste de ferramentas, os sistemas de soldagem por fricção e mistura devem fornecer:
Controle de velocidade rotacional estável para manter uma entrada de calor consistente
Profundidade de mergulho precisa e controle de inclinação para garantir penetração total e ação de forjamento adequada
Feedback de força axial preciso para estabilizar o fluxo de material e evitar defeitos
Monitoramento de temperatura em tempo real para evitar superaquecimento ou plastificação insuficiente
Estrutura da máquina de alta rigidez para suportar cargas elevadas durante a soldagem de cobre

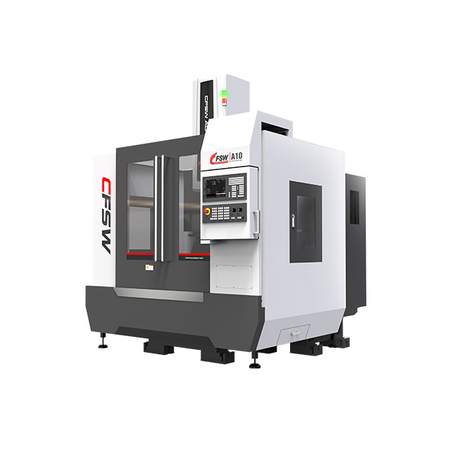

Nosso equipamento de soldagem por fricção e mistura é projetado para atender a esses requisitos, permitindo maior estabilidade do processo, repetibilidade e consistência de solda em aplicações exigentes de cobre e ligas de cobre. Explorar nossas máquinas de solda por fricção para cobre e materiais de alta condutividade para encontrar a solução certa para sua aplicação
O cobre para soldagem por fricção e mistura oferece uma solução confiável para a produção de juntas de alta integridade em aplicações elétricas e térmicas exigentes. No entanto, o sucesso depende do controle preciso da entrada de calor, do design da ferramenta e dos parâmetros do processo. À medida que o cobre continua a desempenhar um papel crítico nas indústrias modernas, os processos otimizados de FSW se tornarão cada vez mais importantes.
Para fabricantes que trabalham com barramentos de cobre, trocadores de calor, conectores ou outros componentes de alta condutividade, alcançar uma qualidade de solda estável requer mais do que a otimização teórica dos parâmetros.
Requer um sistema de soldagem por fricção com controle estável, suporte de ferramentas adequado e configuração adequada à aplicação.
Se você estiver enfrentando:
Defeitos do túnel
Desgaste da ferramenta
Fluxo de material instável
Qualidade de solda inconsistente
R: A soldagem por fricção e mistura de cobre enfrenta desafios como gerenciar a alta condutividade térmica do cobre, controlar compostos intermetálicos, evitar defeitos como vazios e rachaduras e lidar com tensões residuais. Otimizar os parâmetros de soldagem por fricção e mistura de cobre e a seleção de ferramentas é crucial para superar esses problemas e alcançar alta qualidade de junta.
R: A seleção de ferramentas com alta resistência ao desgaste, estabilidade térmica e compatibilidade química - como WC-Co ou ligas de níquel - é essencial para soldagem por fricção e mistura de cobre. A geometria adequada da ferramenta garante um fluxo de material eficaz e minimiza defeitos, influenciando diretamente a qualidade da solda e a vida útil da ferramenta.
R: As melhores práticas incluem preparação completa da superfície, uso de ferramentas resistentes ao desgaste com geometria otimizada, controle cuidadoso da velocidade de rotação, velocidade de soldagem, ângulo de inclinação e profundidade de mergulho e emprego de monitoramento em tempo real de temperatura e forças para garantir juntas de cobre de soldagem por fricção e sem defeitos.
R: A otimização da velocidade de rotação, velocidade de soldagem, ângulo de inclinação da ferramenta e profundidade de mergulho equilibra a entrada de calor e o fluxo de material. Técnicas de resfriamento, como sprays de nitrogênio líquido, ajudam a refinar a microestrutura. Esses ajustes reduzem os defeitos de cobre na soldagem por fricção e melhoram as propriedades mecânicas das juntas.
R: O cobre por soldagem por fricção produz juntas com estrutura de grão refinada, propriedades mecânicas superiores e distorção mínima. Consome menos energia, evita defeitos relacionados à fusão e reduz o impacto ambiental em comparação com técnicas de soldagem por fusão para ligas de cobre.
Sim, mas requer controle preciso da entrada de calor, design da ferramenta e parâmetros do processo.
Porque o cobre tem uma condutividade térmica muito maior, o que remove rapidamente o calor da zona de solda.
Carboneto de tungstênio e ligas à base de níquel são comumente usados devido à sua resistência ao desgaste e estabilidade térmica.
O FSW adequadamente controlado pode manter boa condutividade elétrica com degradação mínima.
Defeitos em túneis, vazios, formação de rebarbas e desgaste de ferramentas são problemas típicos.
Em seções espessas ou ligas de alta condutividade, o pré-aquecimento pode melhorar a qualidade da solda.
Sistemas elétricos, trocadores de calor, componentes de baterias e equipamentos de energia.
Sim, mas os compostos intermetálicos devem ser controlados para evitar juntas frágeis.
