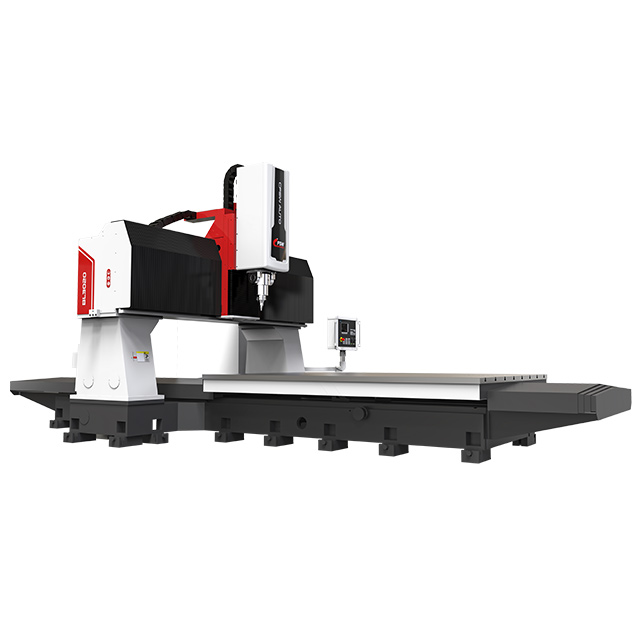

溶融溶接高圧ダイカスト (HPDC) アルミニウムは、製造現場で悪名高いボトルネックとなっています。深刻な多孔性、ガス放出、高温亀裂により、アセンブリが破損することがよくあります。高圧注入により、離型剤と周囲ガスが金属マトリックス内に閉じ込められます。従来の MIG または TIG プロセスで接合部が溶けると、閉じ込められたポケットが急速に拡大します。メーカーは歴史的に高いスクラップ率を容認するか、溶接ダイカストを完全に避けてきました。 e-モビリティ、熱管理、構造コンポーネントの生産を拡大する相手先ブランド供給メーカーは、厳しい課題に直面しています。溶接アセンブリの構造的完全性と組み合わせたダイカストによる複雑な形状が必要です。従来の液相溶接ではこれらの要求を満たせないため、現場では許容できないスクラップ率が発生し、接合部が頻繁に故障します。
ソリッドステート接合は、これらの冶金学的障害に対する最終的な回避策として機能します。金属をその融点以下に保つことにより、このプロセスは液相欠陥を完全に回避します。実装する アルミニウムの摩擦撹拌溶接 により、信頼性の高い漏れのない接合が可能になります。難しい鋳造合金でも非常にうまく機能します。エンジニアは、この方法を使用して ADC12、A380、および A360 を処理することに成功しました。回転ツールは金属を可塑化し、閉じ込められたガスを解放することなく高強度の接合を形成します。
ソリッドステートの優位性: 摩擦撹拌溶接 (FSW) は、ダイカスト アルミニウムの溶融溶接に特有の水素による気孔や凝固亀裂を排除します。
合金の互換性: ADC12、A380、および A360 は、FSW を使用して非常に溶接可能ですが、シリコン含有量が高いため、摩耗を管理するために特殊な工具材料と形状が必要です。
異種接合: FSW は、最新の軽量自動車アーキテクチャにとって重要な要件である、鋳造ノード (ADC12/A380/A360) と押出プロファイル (6061/5052) の接合に優れています。
プロセス制御が重要: 導入を成功させるには、ダイカストに典型的な寸法変動に対応するために、位置制御から荷重制御の FSW マシンに移行する必要があります。 コンポーネント。
目次
ダイカスト溶接を成功させるには、生産ラインに到達する前に、厳格なベースライン要件を満たさなければなりません。バッテリー トレイやコールド プレートなどの流体エンクロージャでは、ハーメチック シールは交渉の余地がありません。機械的強度の保持により、動的な荷重や振動に対する構造の安全性が確保されます。体積欠陥がゼロであるため、長期にわたる耐疲労性が保証されます。これらの基準を達成するには、固有の重大な欠陥を克服する必要があります。ダイカストには、射出プロセスによる内部欠陥が当然含まれています。標準的な接合方法はこれらの隠れた欠陥を悪化させ、微細なガスポケットを巨大な構造空隙に変えます。
作業現場では、オペレータはこれらの障害の結果を即座に確認します。部品がヘリウム漏れテストに合格しません。引張試験では、熱影響部に沿って脆性破壊が見られます。これを解決するには、エンジニアは従来のアーク溶接の枠を超えて、これらの故障の原因となる特定の熱機構を理解する必要があります。
ガスの発生により、ダイカスト材料の溶融溶接部が破壊されます。高圧射出により、鋳造サイクル中に周囲の空気が金型内に閉じ込められます。また、蒸発した金型潤滑剤を金属マトリックス内に捕捉します。これらの閉じ込められたポケットは室温では休眠状態のままです。 TIG溶接やMIG溶接では周囲のアルミニウムを溶かして接合部を形成します。閉じ込められたガスは溶けると急速に膨張し、液体プールを通って逃げ道を探します。この膨張により、溶接部全体に大規模な気孔が形成されます。
液体金属が不均一に凝固すると、微小亀裂が発生します。 ADC12 などの合金中のシリコン含有量が高いと、急冷中に脆性相が形成されます。接合部の完全性が許容可能なエンジニアリング基準を下回ります。結果として得られるアセンブリは、リークテストと構造評価に合格しません。これらの部品を再加工することは多くの場合不可能であり、鋳造品の廃棄や機械時間の無駄につながります。
摩擦撹拌溶接では、 熱機械プロセスを利用して溶融を完全に回避します。回転ツールが下向きの強い力を受けて接合ラインに突っ込みます。摩擦により局所的な熱が発生し、材料が軟化して塑性状態になります。ピーク温度は融点の 70 ～ 80% のままです。金属は液相に到達しないため、閉じ込められたガスは決して解放されません。回転ピンが接合線全体で軟化したアルミニウムを機械的に混合します。
激しい塑性変形により、鋳造の微細構造が微細化されます。脆いシリコン粒子を粉砕し、撹拌ゾーン全体に均一に分散させます。このプロセスにより、関節は破壊されるのではなく強化されます。得られた溶接部は、多くの場合ベース鋳造品の機械的特性を超える機械的特性を備えたきめの細かい構造を示します。このソリッドステートの利点により、高応力アプリケーションで HPDC コンポーネントを接合するための信頼できる唯一の方法となります。
エンジニアは、接合部を設計する前に、主要なダイカスト合金の比較フレームワークを確立する必要があります。 ADC12、A380、および A360 は、マシンテーブル上で明確な利点と課題を提供します。冶金学的プロファイルを理解することで、工具の選択、主軸速度、送り速度が決まります。組成、流動特性、溶接後の機械的性能に基づいて評価します。
ADC12 は、シリコンと銅の含有量が高いことが特徴です。この組成物は、鋳造プロセス中に優れた流動性を提供します。これにより、鋳造工場はモーター ハウジングやインバーター ケースなどの非常に複雑な薄肉形状を鋳造することができます。ただし、結果として生じる微細構造は FSW ツールと積極的に相互作用します。シリコンレベルが高いと、ピンとショルダーに重大な摩耗が発生します。
工具の劣化は、鍛造合金よりも早く発生します。エンジニアは、長期間の生産作業にわたって寸法精度を維持するために、堅牢な工具材料を選択する必要があります。適切なパラメータの最適化により、研磨粒子があっても一貫した材料の流れが保証されます。通常、ADC12 では、高いスピンドル速度と中程度のトラバース速度を組み合わせると、最適な統合が得られます。オペレータはスピンドルトルクを注意深く監視して、工具の摩耗が根元欠陥を引き起こす前に検出する必要があります。
A380 は、多くの北米市場で標準的な同等品として機能します。機械的性能と良好な熱特性のバランスをとります。 A380 は、自動車のハウジングと構造ノードに優れた構造的完全性を提供します。欠陥のない統合を達成するには、正確なパラメータウィンドウが必要です。正しい熱入力を維持するには、主軸速度とトラバース速度のバランスが完全に取れている必要があります。
過剰な入熱はバリの形成を引き起こし、周囲の鋳造構造を劣化させます。熱が不十分だとトンネルの欠陥や工具の破損につながります。熱勾配を制御することで、A380 コンポーネントの固体でボイドのない接合が確保されます。当社では、大型の A380 アセンブリの連続溶接中の熱の蓄積を管理するために、アンビルのアクティブ冷却をよく利用します。
A360 は、海洋および露出した自動車用途に高延性、耐食性の代替品を提供します。 ADC12 および A380 と比較してシリコン含有量が低くなります。このシリコンレベルの低下は溶接の流れにプラスの影響を与えます。摩擦撹拌プロセス中の発熱はより安定しています。工具の摩耗が大幅に減少し、ピンの寿命が延び、工具の交換が削減されます。
最適な可塑化を達成するには、合金にはわずかに異なるプランジ力が必要です。 A360 は優れた溶接後の伸びプロファイルを実現し、衝突関連構造に最適です。材料はピンねじの周りをスムーズに流れるため、より高いトラバース速度でもワームホール欠陥のリスクが軽減されます。
適切な合金を選択するには、複数のエンジニアリング要件のバランスをとる必要があります。次の表は、実稼働環境の主な選択基準の概要を示しています。
基準 |
ADC12 |
A380 |
A360 |
|---|---|---|---|
キャストの複雑さ |
優れた薄肉流動性 |
全体の流れが良い |
中程度の流れ |
機械的性能 |
高い降伏強度 |
バランスのとれた強さ |
優れた延性 |
工具摩耗のリスク |
高 (研磨性) |
中程度から高程度 |
低から中程度 |
表面仕上げ品質 |
重度の酸化皮膜になりやすい |
標準酸化層 |
溶接後の表面がきれいになりました |
熱伝導率 |
適度 |
良い |
素晴らしい |
現代の建築では、重量と強度を最適化するために混合材料のアセンブリが必要です。鋳造ノードを押し出しプロファイルに溶接することは、シャーシ製造において需要の高い用途です。エンジニアは、ADC12 または A380 を 6061 または 5052 の押し出しに結合することがよくあります。これにより、熱膨張率と流動応力の違いにより、鋳造品と鍛造品の界面に特有の亀裂リスクが生じます。
酸化物や潤滑剤などの接合線の不純物は溶接を複雑にします。成功するには、マテリアルの配置戦略が重要です。より柔らかい押出合金を後退側に配置します。 道具。より硬い鋳造合金を前進側に配置します。適切なツールオフセットを使用し、ピンを柔らかい材料にわずかに移動させて、材料の流れを最適化します。これにより、ルートの欠陥が防止され、異種界面全体での完全な冶金的接合が保証されます。
ダイカストの摩擦撹拌溶接には、鍛造材料の加工とは異なる特有の故障モードが伴います。エンジニアはプロトタイピング段階でこれらのリスクを特定し、回避する必要があります。プロセスの逸脱は、体積上の欠陥や接合部の弱さにつながります。厳格なパラメータ制御により、これらの実装リスクが効果的に軽減されます。オペレーターは、問題を診断するために溶接表面と機械のフィードバックを読み取る方法を理解する必要があります。
フラッシュの形成: 過度のプランジ深さまたは高い入熱により、可塑化された材料が肩部の格納容器から漏れ出します。これを軽減するには、スピンドルの RPM を下げるか、下向きの力を減らすか、凹型ショルダー設計を利用します。
ワームホール/トンネル欠陥: 材料の流れが不十分なため、進行側に沿って連続的な地下空隙が生じます。入熱が低いか、移動速度が高いと、この問題が発生します。 RPM を上げる、移動速度を下げる、またはプランジ深さを増やすことで軽減します。
キス結合: 表面の酸化物が保持されているため、見かけの固化にもかかわらず、真の冶金的結合が妨げられます。積極的なピンねじのダイナミクスと適切な溶接前表面加工により、酸化層を適切に破壊します。
根元の欠陥: 接合線の底部の貫通の欠如。この問題を修正するには、材料の厚さに対してピンの長さを確認し、アンビルがたわむことなくしっかりとサポートしていることを確認します。
位置制御マシンはダイカストの寸法公差に悩まされています。鋳物は本質的に、バッチごとに反り、収縮、厚さにばらつきがあります。 Z 軸の位置が固定されていると、深く入りすぎて大量のバリが発生するか、接触が失われて貫通力が不足します。負荷制御システムは、生産現場におけるこの重大な問題を解決します。
ロードセルのフィードバックに基づいて、溶接中に Z 軸の位置を動的に調整します。機械は材料に一定の下向きの力を維持します。これにより、鋳造のばらつきにもかかわらず、一貫した固化が保証されます。力制御は、大量のダイカストアセンブリには必須です。治具のたわみや部品の不一致を補正し、スクラップ率を大幅に削減します。
高シリコン合金には、耐摩耗性の工具材料が必要です。標準の H13 工具鋼は、ADC12 を加工すると急速に劣化し、溶接から数メートル以内にねじ山の形状が失われます。エンジニアは、MP159、タングステンカーバイド、特殊コーティングなどの先進的な素材を利用して摩耗に対処します。ねじ山の形状は鋳造微細構造に対応する必要があります。
溝付きピンは材料の混合を促進し、シリコンクラスターを効果的に粉砕します。凹型ショルダーデザインには可塑化金属が含まれており、凹凸のある鋳造表面でのバリを防ぎます。適切なツール設計により、寿命が延び、溶接品質が維持されます。直線溶接距離に基づいて厳格な工具交換スケジュールを実施することで、ピンの摩耗による予期せぬ欠陥を防止します。
技術的能力は生産の投資収益率に反映されなければなりません。ソリッドステート接合は、MIG溶接と比較してスクラップ率を大幅に削減します。消耗品のフィラーワイヤーやシールドガスの必要性がなくなり、サプライチェーンの物流が簡素化されます。プロセスの再現性が高いため、溶接後の検査要件が軽減されます。全体的な価値提案により、特殊な CNC 装置の初期資本支出が正当化されます。
電気自動車のバッテリーハウジングには、絶対的な構造的完全性が必要です。衝突衝撃に耐え、高電圧コンポーネントを保護するために IP67 の漏れ防止シールを提供する必要があります。ダイキャスト ノードを押し出しトレイに結合することで、この軽量アーキテクチャが実現します。摩擦撹拌溶接は、大きなアセンブリを変形させることなく、必要な耐衝撃性を実現します。ソリッドステートジョイントは湿気の侵入を防ぎ、車両の寿命が続くまで内部セルを保護します。
液体冷却プレートは、敏感な電子機器への冷却剤の漏れを防ぐために完璧なシールを必要とします。 FSW は、フィラー金属を導入せずにこれらのプレートをシールします。フィラーメタルは、多くの場合、アセンブリ内の熱伝導率を低下させ、電気腐食のリスクを引き起こします。 FSW を使用したダイカスト ヒートシンクの加工は非常に効率的です。
これは、大量のエネルギー消費と正確な雰囲気制御を必要とする真空ろう付けに代わる優れた手段として機能します。また、熱サイクル下で時間の経過とともに劣化する機械的締結やガスケット接合よりも優れた性能を発揮します。 FSW ジョイントの面一仕上げにより、電子部品を直接実装できます。
FSW CNC 装置と頑丈なスピンドルには多額の初期資本支出が必要です。カスタムの剛性固定具を使用すると、初期のエンジニアリングコストも増加します。ただし、このプロセスでは、稼働中の消耗品コストがほぼゼロになります。シールドガス、フィラーワイヤー、タングステン電極にかかる費用が不要になります。拡張性は大量生産ラインに優れています。
溶接後の検査が削減され、労働時間が大幅に節約されます。従来の溶接と比較してスクラップ率が低くなり、材料の利用率が最大化されます。プロセスの自動化により、熟練した手動溶接機への依存が軽減され、生産量と品質が安定します。
ソリッドステート接合への移行には体系的な評価が必要です。実稼働の準備は、いくつかの重要な側面によって決まります。本格的な製造を開始する前に、表面処理、パラメータ開発、治具、品質保証に取り組む必要があります。
接合面は溶接前に慎重な準備が必要です。機械加工または積極的な機械洗浄により、重い離型剤が除去されます。また、高濃度の酸化物や不純物を含む厚い鋳造皮層も除去します。表面がきれいであれば、これらの汚染物質が撹拌ゾーンに入るのを防ぎます。このステップは、キスによる結合を排除し、気密シールを確保するために不可欠です。
履歴データを使用してプロセス ウィンドウの最適化を加速します。同様の合金に関する以前の試験から得られた溶接データベースの指標を活用します。トルク、温度、RPM の記録を分析してベースラインを確立します。このデータは、初期パラメータの選択をガイドします。プロトタイプの検証に必要な時間が短縮され、テスト クーポンの無駄が最小限に抑えられます。
摩擦撹拌溶接では、下方向と横方向に大きな力が発生します。堅牢なカスタムアンビル設計は絶対に必要です。固定具は、鋳物を歪めたり、接合線が剥がれたりすることなく、これらの力に耐える必要があります。通常、油圧または強力な空気圧によるクランプが必要です。固定が不十分だと、寸法の不正確さ、ルートの欠陥、過度のバリが発生します。
実稼働環境で非破壊検査を実施して、接合部の完全性を検証します。超音波試験により、ライン上での固化が迅速に確認されます。フェーズド アレイ技術は、地下のワームホールと貫通力の欠如を高精度で検出します。一貫した NDT により、顧客に出荷する前に、すべてのアセンブリが構造要件を満たしていることが保証されます。
摩擦撹拌溶接アルミニウムは、ADC12、A380、A360 などの高圧ダイカスト アルミニウム合金を接合するための最も信頼性の高いソリューションとして際立っています。適切な合金を選択し、プロセスパラメータを最適化し、適切な工具を備えた負荷制御された装置を導入することにより、メーカーは溶接欠陥を大幅に削減し、接合強度を向上させ、安定した大量生産を達成することができます。
一貫した溶接品質と生産効率を確保するには、経験豊富な摩擦撹拌溶接ソリューションプロバイダーと協力することが同様に重要です。 Zhihui は 、高度な摩擦撹拌溶接装置、カスタマイズされた FSW 自動化ソリューション、専門的な技術サポートを専門としており、メーカーが自動車、バッテリー、熱管理、その他の高性能産業用途向けのダイカスト アルミニウム コンポーネントを溶接できるよう支援しています。
特定の鋳造と押出の接合設計に焦点を当てた実現可能性調査を開始します。
クーポンテストを実施して、ベースラインの機械的特性とパラメータウィンドウを確立します。
大きな下向きの力による部品の歪みを評価するためのプロトタイプ治具を開発します。
工具寿命評価調査を実行して、長期的なメンテナンス サイクルを計画します。
生産品質を保証するためにフェーズド アレイ超音波テスト プロトコルを実装します。FAQ
A: はい。 FSWは異種アルミニウム合金の接合に非常に効果的です。成功は、適切な工具オフセット、より柔らかい 6061 を後退側に配置し、プランジ深さを最適化することにかかっています。
A: FSW は融点以下で動作するため、新たな気孔率を導入しません。閉じ込められたガスの膨張を防ぎ、溶融溶接で見られる大量の気孔を効果的に除去します。
A: ダイカストには反りや収縮などの寸法変動が固有にあります。荷重制御によりツールの垂直位置が動的に調整され、一定の下向きの力が維持され、一貫した溶接品質が保証されます。
A: 高シリコン合金は激しい摩耗を引き起こします。工具の形状を維持し、寿命を延ばすには、特殊な耐摩耗性コーティングを施した MP159 や H13 工具鋼などの先進的な材料が必要です。
A: はい。接合面は機械加工するか、徹底的に洗浄する必要があります。これにより、重い離型剤と鋳造スキン層が除去され、不純物が接合部にキスボンドを引き起こすのを防ぎます。
A: A360 のシリコン含有量は ADC12 よりも低くなります。これにより、FSW ピンとショルダーの摩耗が大幅に減少し、工具寿命が延長され、溶接プロセスが安定します。
