アルミニウム合金 7075 は、製造現場に根本的な矛盾をもたらします。優れた強度対重量比を実現しており、航空宇宙および自動車の構造用途に依然として必須です。しかし、高温割れや応力腐食割れの影響を受けやすいため、従来の溶融溶接は事実上不可能です。アーク溶接の液体から固体への相転移にさらされると、亜鉛とマグネシウムの含有量が高いため、激しい熱間裂けや気孔が発生し、接合部の構造が不完全になり、耐荷重用途には役に立たなくなります。
ソリッドステート結合は必須の代替手段です。まだ、 摩擦撹拌溶接アルミニウム 合金 7075 には、明らかな生産ボトルネックが生じます。エンジニアは、工具の急速な摩耗、熱影響部 (HAZ) での深刻な微細構造の劣化、最適なプロセス パラメータを実現するためのウィンドウが非常に狭いことなど、特有の課題に対処する必要があります。これらの変数を制御できないと、機械的特性が損なわれ、予測不可能な疲労寿命が発生します。
このガイドは、製造エンジニアおよび生産管理者のための技術評価フレームワークとして機能します。接合部の完全性を損なうことなく、7075 の操作を確実に拡張するためのパラメータの最適化、欠陥の形成の軽減、適切なツールと機器の選択方法について概要を説明します。
厳密なパラメータウィンドウ: 7075 の摩擦撹拌溶接を成功させるには、ワームホール欠陥 (不十分な熱) や過剰なバリと特性劣化 (過剰な熱) を防ぐために、回転速度とトラバース速度の比を正確に制御する必要があります。
微細構造の現実: 強化析出物 (MgZn2 など) の溶解と粗大化により、熱機械影響ゾーン (TMAZ) および HAZ における機械的特性の強制的な低下が予想されます。母材の強度が必要な場合は、溶接後熱処理 (PWHT) を計画してください。
ジョイント構成の感度: ラップジョイントには、バットジョイントと比較して明確な欠陥の問題 (引っ掛かり、シートの剥離など) があり、特殊なパラメーターの校正が必要です。
工具の 需要: 7075 の高流動応力には、高い軸方向荷重に耐え、工具のせん断を防ぐために、高耐久性の工具材料 (H13 工具鋼や PCBN など) と最適化されたピン プロファイルが必要です。
高度な最適化: 最新の生産環境では、機械学習 (ANN) を活用して機械的結果を予測し、異種接合や重ね溶接などの複雑な構成のパラメータを最適化することが増えています。
目次
7xxx シリーズのアルミニウム合金は、複雑な析出硬化プロセスからその計り知れない強度を引き出します。主な合金元素である亜鉛とマグネシウムは、結晶格子内の転位の動きを制限する微細な析出物を形成します。この特定の化学組成は機械的強度には有益ですが、従来の溶融溶接では冶金学的に厳しい制限が生じます。 TIG トーチを 7075 ジョイント上で実行するだけで、保持されることを期待することはできません。
標準的なアーク溶接技術を使用して 7075 アルミニウムを溶解すると、材料は液体から固体への急速な相転移を起こします。合金の凝固範囲が広いため、粒界に沿った低融点共晶相の形成が促進されます。溶接池が冷えて収縮すると、これらの液膜は誘発された熱応力に耐えられなくなり、壊滅的な高温裂傷が発生します。さらに、亜鉛などの揮発性元素が蒸発すると、溶融ゾーン全体に広範囲の多孔性が生じます。その結果、接合部の見た目は悪くなり、引張荷重がかかると性能も低下します。
固相接合では、これらの固化欠陥が完全に排除されます。摩擦撹拌溶接では材料を融点以下に保つことで、脆い金属間化合物の形成を防ぎ、高温割れを排除します。それは単なる代替手段ではありません。これは、高強度 7xxx シリーズ合金に対して実行可能な唯一の構造接合方法です。生産環境での 7075 溶接の成功は、欠陥のないマクロ構造、許容可能な 70% を超える溶接後の接合効率、および厳しい航空宇宙または自動車の規格を満たす予測可能な疲労寿命によって定義されます。
これを達成するには、オペレータは可塑化金属の流れの仕組みを理解する必要があります。材料は溶けていません。それは偽造されています。ツールピンは軟化した金属をかき混ぜながら、ショルダーが軟化した金属を保持し、下向きに巨大な圧力を加えます。この鍛造作業には、剛性の高い機械と正確なパラメータ制御が必要ですが、これについては次のセクションで詳しく説明します。
FSW プロセスに固有の熱サイクルは、7075 の既存の焼き戻しに大きな影響を与えます。 アルミニウム。 T6 および T651 条件では、合金は人工的に時効処理され、微細な強化析出物、主にイータプライムおよびイータ相 (MgZn2) の均一な分散を通じてピーク強度が達成されます。溶接中に発生する激しい摩擦熱により、これらの析出物は複雑な変態を起こします。
撹拌ゾーン (SZ) 内では、温度が沈殿物のソルバス温度を超えることが多く、沈殿物が溶解して固溶体に戻ります。隣接する熱影響ゾーン (HAZ) では、温度は低くなりますが、それでも析出物の大幅な粗大化を引き起こすには十分です。この過時効の影響により、材料の塑性変形に対する抵抗力が大幅に低下します。 FSW は、T651 プレートの既存の伸張した低残留応力状態も変化させます。局所的な熱膨張とその後の収縮により、溶接線付近に新たな残留応力が生じます。
その結果、7075 摩擦撹拌溶接の断面は、特徴的な「W 字型」の硬度プロファイルを示します。硬度は HAZ で大幅に低下し、動的再結晶と固溶強化により撹拌ゾーンでわずかに上昇し、反対側で再び低下します。接合部の最も弱い点は、ほとんどの場合、HAZ と熱機械影響ゾーン (TMAZ) の間の境界に位置し、そこでは析出物の粗大化が最も激しくなります。
溶接ゾーン |
微細構造の状態 |
標準硬度 (HV) |
引張強さへの影響 |
|---|---|---|---|
ベースメタル (7075-T6) |
ピークは熟成し、微細な沈殿物が発生 |
170～180 |
ベースライン (100%) |
熱影響区域 (HAZ) |
過時効で粗大な沈殿物 |
110～125 |
大幅な削減 (最も弱いリンク) |
熱機械的影響ゾーン (TMAZ) |
高度に変形、部分的に溶解 |
120～135 |
中程度の減少 |
撹拌ゾーン(SZ) |
動的再結晶、固溶体 |
135～150 |
粒子サイズが細かいため、わずかな回復力 |
アルミニウム合金 7075 は、6061 のような柔らかい合金と比較して、高温でも著しく高い流動応力を維持します。この高い変形抵抗により、FSW ツールに計り知れない機械的負荷と熱的負荷がかかります。工具は、固体金属に突っ込み、固体金属を通過する際の厳しい軸力、高トルク、および継続的な摩耗に耐える必要があります。
適切な工具材料を選択することは、一貫した溶接品質を維持し、致命的な工具のせん断を防ぐために重要です。標準工具鋼は、薄板や短期間の生産には十分ですが、作業現場で継続的に高負荷がかかる条件下では急速に劣化します。
H13 工具鋼: 一般的なアルミニウム FSW の業界標準。靭性と耐熱疲労性のバランスが優れています。ただし、7075 を溶接すると、H13 ツールのピンねじ山の摩耗が加速し、鍛造圧力が徐々に失われ、最終的には欠陥が形成されます。
MP159 合金: H13 と比較して優れた高温強度を提供するコバルトベースの超合金。 7075 に必要な大きな軸方向荷重下でも変形に耐え、中量生産環境での工具寿命を延ばします。
炭化タングステン (WC): 極度の耐摩耗性と剛性を提供します。 WC ツールはスチール製ツールよりもピンの形状をはるかに長く維持し、一貫した材料の流れを確保します。トレードオフは脆さです。トイレツールには、横方向の振動による飛散を防ぐため、高剛性の FSW 機械が必要です。
多結晶立方晶窒化ホウ素 (PCBN): 主に高温合金に使用される PCBN は、工具交換のダウンタイムが許容できない超大量の 7075 用途に採用されることもあります。比類のない熱安定性と耐摩耗性を提供します。
材料の組成を超えて、ツールピンの形状が材料の流れの挙動を決定します。ネジ付きピンが可塑化アルミニウムを積極的に下方に押し込み、根元での結合を強化します。テーパー形状により、必要なプランジ力が軽減され、工具の摩耗が最小限に抑えられます。溝付きデザインはせん断作用を高め、酸化物層をより効果的に破壊し、均一な撹拌ゾーンを促進します。これらの幾何学的特徴を最適化することは、高強度アルミニウムの欠陥を軽減するために不可欠です。
7075 の溶接中のプロセスの逸脱は、構造上の欠陥として直ちに現れます。これらの欠陥は一般に、入熱との関係によって分類されます。低温欠陥は、発熱が材料を完全に可塑化するには不十分な場合に発生します。これにより、界面は物理的に閉じているが冶金的結合が欠けている「キス結合」が発生したり、材料の流れが不十分なために溶接の進行側に沿ってワームホール (トンネル欠陥) が発生したりします。
逆に、ホットディフェクトは過剰な入熱によって発生します。過熱により材料が流動化しすぎ、溶接マージンに沿った過剰なバリの発生、表面のかじり、および接合部の引張強度を大幅に低下させる重大な微細構造の劣化が発生します。
根欠陥の脆弱性は、突合せ継手において特に懸念されます。ピンの挿入深さが足りなかったり、下向きの鍛造力が不十分な場合、継手底部に溶け込み不足欠陥が発生します。ラップジョイントにはまったく異なる課題があります。 「フック」は一般的な重ね接合欠陥で、元のシートの境界面が上向きに曲がってトップシートに入り、耐荷重断面が効果的に減少します。材料の下方への流れが正確に制御されていない場合、コールド ラップや垂直方向の板の薄化も発生します。これらの重ね接合の欠陥を軽減するには、特殊なパラメータの校正が必要であり、多くの場合、カスタムのツール設計が必要です。
欠陥の種類 |
主な原因 |
視覚的 / NDT 表示 |
是正措置 |
|---|---|---|---|
ワームホール (トンネル欠陥) |
入熱不足、軸力低下 |
進行側の地下空隙（超音波/X線） |
RPM を上げ、トラバース速度を下げ、Z 軸の力を増やします。 |
キスする絆 |
酸化物の破壊が不十分、プランジ深さが浅い |
根元の微細な非結合界面 |
プランジの深さを増やし、ネジ付き/溝付きピンのプロファイルを利用します。 |
過剰なフラッシュ |
過剰な入熱、過度の急落 |
表面に放出された物質の大きなリボン |
RPM を下げ、トラバース速度を上げ、プランジ深さを下げます。 |
フック（ラップジョイント） |
不適切な物質の流れのダイナミクス |
トップシートとの界面が上向きに湾曲している（断面） |
ツールの傾斜角度を調整し、ピンの長さを変更し、RPM/IPM 比を最適化します。 |
の核心 アルミニウムの摩擦撹拌溶接は、 ツールの回転速度 (rpm) と溶接トラバース速度 (mm/min) のバランスに依存します。この比率は、溶接の単位長さあたりの総入熱量を決定します。回転速度が高くなると、摩擦熱の発生が増加し、材料が柔らかくなり、流れが促進されます。ただし、過剰な rpm は、撹拌ゾーンでの異常な粒子成長や HAZ での深刻な過時効の危険性があります。
トラバース速度を上げると、全体的な熱入力が減少します。これにより、生産効率が向上し、劣化したHAZの幅が最小限に抑えられますが、トラバース速度を上げすぎると、工具の破損や材料の不十分な可塑化によるボイド欠陥の形成の危険性があります。結果として得られる機械的特性 (極限引張強さ (UTS)、降伏強さ、伸びなど) は、このパラメータ比に直接関係しています。入熱エンベロープを最適化することが、接合効率を最大化する唯一の方法です。
エンジニアは評価指標として溶接ピッチ比 (トラバース速度を回転速度で割ったもの) をよく使用します。最適なピッチ比を維持することで、一貫した発熱と材料の溶着が保証され、さまざまな材料厚さにわたる溶接品質を予測するための信頼できるベースラインが提供されます。 7075 の場合、スイート スポットを見つけるには厳格なテストが必要で、多くの場合、保守的なパラメータ (例: 400 RPM および 150 mm/min) から開始し、スピンドル トルクとジョイントの完全性を監視しながらスケールアップします。
7075 アルミニウムでは、厳密な下向きの鍛造力を維持することが重要です。材料の流動応力が高いため、工具の後縁で欠陥のない固化を保証するにはかなりの圧力が必要です。軸力が低下すると、ピンの前進によって残されたキャビティが可塑化材料で満たされなくなり、連続的なトンネル欠陥が発生します。プレートの厚さに応じて、7075 の軸方向の力は 10 kN から 30 kN 以上の範囲になります。
ツールの傾斜角度は通常 1 ～ 3 度に設定され、垂直方向の材料の流れが促進されます。進行方向に対してツールを後方に傾けることで、ショルダーが圧縮鍛造面として機能し、可塑化された金属を捕らえて表面の欠陥を防ぎます。適切な傾斜により、材料が下方および後方に確実に駆動され、緻密で強化された接合部が形成されます。
機器の機能によって、これらのパラメーターがどのように制御されるかが決まります。剛性位置制御システムは、材料の変動に関係なく、設定されたプランジ深さを維持します。位置制御は単純ではありますが、板厚が変化すると圧密圧力が変動する可能性があります。アクティブ フォース コントロール システムは、Z 軸の位置を動的に調整して一定の下向き圧力を維持し、さまざまな材料公差にわたって一貫した圧密と優れた溶接品質を保証します。
7075、特に複雑な重ね接合やさまざまな厚さの最適なパラメータを開発するには、従来、広範な試行錯誤が必要でした。最新の運用環境は、人工ニューラル ネットワーク (ANN) と機械学習アルゴリズムを使用した予測モデリングに移行しています。
これらのモデルは、経験的な溶接データの膨大なデータセットを分析し、特定のパラメータ入力に基づいて機械的結果を予測します。引張強度、硬度プロファイル、接合部の構成、ツールの形状、熱入力に関するデータをネットワークに入力することで、エンジニアは溶接プロセスを仮想的にシミュレートできます。このアプローチにより、研究開発にかかる時間と材料コストが大幅に削減され、メーカーは金属を切断する前に、非常に特殊な接合形状に最適なパラメータ ウィンドウを正確に特定できるようになります。
7075 を 2024 や 6061 などの他のアルミニウム合金に接合すると、複雑な材料流動力学が導入されます。工学的な経験則により、工具の前進側と後退側に対する材料の配置を慎重に検討する必要があります。前進側はより高い相対速度とより強力なせん断力を経験します。
通常、より硬い材料 (7075-T6/T651) を前進側に配置し、より柔らかい材料を後退側に配置すると、材料の混合が最適化され、ボイド欠陥が防止されます。 7075-T651 を 2024-T351 に接合する場合、混合ゾーンが全体の引張せん断性能を決定します。このツールは、柔らかい合金に過度の熱蓄積を引き起こすことなく、両方の異なる微細構造を効果的に可塑化し、ブレンドする必要があります。
熱伝導率や変形抵抗が大きく異なる合金を接合する場合、均一な撹拌ゾーンを実現することは困難です。工具は、二次合金を過熱して劣化させることなく、7075 を可塑化するのに十分な熱を生成する必要があります。これには、積極的な垂直混合を強制するように設計された高度に特殊化されたピン プロファイルが必要です。
さらに、異なる航空宇宙グレードのアルミニウムを接合するには、腐食の可能性を評価する必要があります。独特の化学組成により、溶接部内に局所的なガルバニ電池が生成される可能性があります。使用環境における電気腐食のリスクを軽減するには、適切な表面処理と溶接後の保護コーティングが必要です。
標準的な CNC フライス盤は、7075 FSW に再利用すると故障することがよくあります。合金の高い流動応力により、標準的な工作機械のスピンドルやガントリーの構造剛性を超える大きな軸方向および半径方向の荷重が発生します。 Z 軸の剛性が不十分であると、工具のたわみ、プランジ深さの不一致、そして最終的には溶接欠陥が発生します。

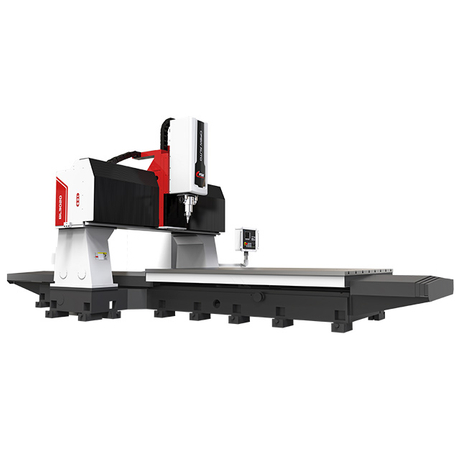

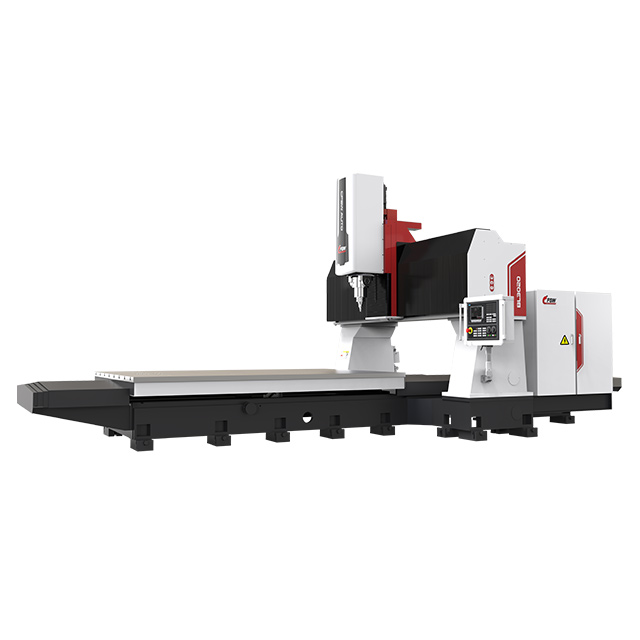

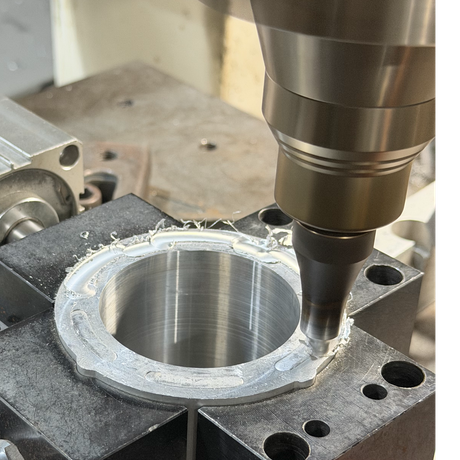

生産を確実に拡大するには、専用の FSW 機械が必要です。これらの機械は、頑丈な鋳鉄フレーム、特殊な高トルク スピンドル、および極度の負荷下でも正確な下向き圧力を維持できるアクティブ フォース コントロール システムを備えています。消耗品のフィラーワイヤ、シールドガス、溶接後の大規模な欠陥修復が不要になるため、大量生産の航空宇宙および自動車用途への投資が正当化されます。
実装を成功させるには、 摩擦撹拌溶接アルミニウム 7075 の 溶接パラメータの正確な制御、高性能工具、一貫したプロセスの安定性を維持できる剛性の高い装置が必要です。入熱を最適化し、適切な工具材料を選択し、実証済みの品質管理手法を適用することにより、メーカーは要求の厳しい構造用途においてより強力な溶接、より高い生産効率、および長期的な信頼性を実現できます。
経験豊富な摩擦撹拌溶接ソリューションプロバイダーと協力することも、一貫したプロセス品質と生産の成功を保証するために同様に重要です。 Zhihui は 摩擦撹拌溶接技術を専門とし、航空宇宙、自動車、鉄道輸送、電池、その他の高性能製造業界に高度な FSW 機器、カスタマイズされた溶接ソリューション、専門的な技術サポートを提供しています。
溶接ピッチ比を使用して厳密なベースライン パラメータを確立し、入熱のバランスをとり、ワームホールと深刻な HAZ 劣化の両方を防ぎます。
7xxx シリーズ合金の高流動応力に耐えられるように最適化されたピン形状を備えた H13 やタングステンカーバイドなどの高耐久工具材料を調達します。
静的な位置制御に依存するのではなく、アクティブな力制御機械を導入して、さまざまな板厚にわたって一貫した圧密を確保します。
生産工程の早い段階で溶接後熱処理 (PWHT) をスケジュールし、粗大化によって失われた機械的特性を回復します。
A: 標準的なアーク溶接では材料が溶けます。 7075 の場合、亜鉛とマグネシウムの含有量が高いため、液体から固体への相転移中に深刻な高温裂傷と多孔が発生し、その結果、構造的に不健全な接合が生じます。
A: 最も弱い点は通常、熱影響ゾーン (HAZ) と熱機械影響ゾーン (TMAZ) の境界であり、熱サイクルにより強化析出物の深刻な粗大化が引き起こされます。
A: 回転速度が高くなると摩擦熱が増加します。熱が少なすぎるとワームホールなどの冷間欠陥が発生し、熱が過剰になると深刻な微細構造の劣化、異常な結晶粒の成長、過度のバリが発生します。
A: キスボンドとは、材料の界面が物理的に押し合わされているものの実際の冶金的結合が欠けている固体欠陥で、通常は入熱が不十分か材料の流れが不十分なことが原因で発生します。
A: 重ね継手は、界面が上方に曲がる「フック」や垂直方向のシートの薄化などの特定の欠陥が発生しやすいです。これらの幾何学的欠陥により、耐荷重断面が大幅に減少するため、軽減するには非常に特殊な工具設計が必要です。
A: 7075 の溶接には、非常に大きな軸力が必要です。標準的な CNC ミルには通常、必要な Z 軸の剛性とアクティブな力の制御が不足しており、ツールのたわみや溶接品質のばらつきにつながります。専用の FSW 機器を強くお勧めします。
