2026 年のアルミニウム合金用 FSW ツールのトップ 3 の選択肢

アルミニウム合金に適切な摩擦撹拌接合 (FSW) ツールを選択することは、溶接の完全性、プロセスの安定性、生産効率を直接決定する重要なエンジニアリング上の決定です。 NEV/EV バッテリー エンクロージャ、軽量構造コンポーネント、航空宇宙グレードのアセンブリなどの需要の高い用途では、工具材料の選択は合金の強度、熱伝導率、機械的負荷特性と正確に一致する必要があります。

高強度の 2xxx および 7xxx アルミニウム シリーズの場合、PCBN ツールは優れた硬度保持と熱安定性を提供します。 H13 や M2 などの工具鋼材料は、広く使用されている 6xxx シリーズにコスト効率が高く信頼性の高い性能を提供します。高温または厚肉部の溶接シナリオでは、タングステン レニウム ツールにより耐久性が向上し、一貫した溶接が形成されます。

最適化されたツールの選択により、欠陥のない溶接と安定した微細構造が確保されるだけでなく、ツールの摩耗とダウンタイムも大幅に削減されます。 Dongguan Zhihui Welding Technology Co., Ltd. が開発したものなど、最新の摩擦撹拌溶接システムは、高度な工具材料と自動パラメータ制御をサポートするように設計されており、メーカーは幅広いアルミニウム合金で再現性の高い高精度の溶接を実現できます。

市場データが示しているのは、 すべての摩擦撹拌溶接アプリケーションの 68% には アルミニウムが含まれており、2024 年の時点で世界中で 6,000 台以上の機械が設置されています。

最高の溶接結果とプロセスの信頼性を実現するには、アルミニウム合金用の fsw ツールを特定の合金およびプロセス要件に適合させる必要があります。

重要なポイント

• 右を選択する FSW ツールは 、アルミニウム合金で高品質の溶接を実現するために不可欠です。

• PCBN ツールは 2xxx および 7xxx アルミニウム シリーズに優れており、欠陥のない溶接と優れた機械的特性を保証します。

• 工具鋼 (H13/M2) はコスト効率が高く、NEV/EV アプリケーションで一般的に使用される 6xxx シリーズに最適です。

• タングステン レニウム ツールは、高強度または高温のアルミニウム合金に最適で、耐久性と安定した溶接品質を提供します。

• アルミニウム合金シリーズの特有の特性を理解することは、最適な溶接パフォーマンスを実現する適切なツールを選択するのに役立ちます。

• ツールの摩耗を監視し、溶接パラメータを調整して、ツールの寿命を最大化し、溶接の品質を維持します。

• ツールの互換性を確認し、溶接プロセスを最適化するには、必ず機械のサプライヤーに相談してください。

• 摩擦撹拌溶接は、成長する EV 産業にとって不可欠な、強力で漏れのない接合を備えた環境に優しい生産を提供します。

アルミニウム合金用FSWツール：アロイシリーズ

一緒に仕事をするときは NEV/EV および軽量製造における摩擦撹拌溶接で は、2xxx、6xxx、7xxx の 3 つの主要なアルミニウム合金シリーズがよく使用されます。各シリーズは、接合プロセスに独自の特性と課題をもたらします。これらの違いを理解することは、適切なツールを選択し、信頼性の高い溶接を実現するのに役立ちます。

2xxxシリーズ概要

アプリケーション

2xxx シリーズは、航空宇宙構造、EV バッテリー エンクロージャ、および高応力の自動車部品に使用されています。これらの合金は高い強度と耐疲労性を備えているため、繰り返し荷重を受けるコンポーネントに最適です。多くのメーカーは、機械的性能が最も重要な重要な接合作業にこのシリーズを選択しています。

溶接の課題

2xxx シリーズで摩擦撹拌溶接を使用する場合、いくつかの課題に直面します。

• 2xxx アルミニウム シリーズ、特に AA2024 は、 微細構造の進化と機械的特性における課題。 摩擦撹拌溶接中の

• 溶接プロセス中に欠陥が発生しやすいなどの問題がよくあります。

• 溶融溶接法を使用する場合、高温割れと不十分な凝固微細構造が大きな課題となるため、この合金シリーズには適していません。

6xxxシリーズ概要

アプリケーション

6xxx シリーズは NEV/EV 部門を支配しています。これらの合金は、シャーシ部品、押出成形品、バッテリー トレイ、冷却プレートなどに使用されています。優れた成形性と適度な強度により、軽量構造物に最適です。構造的接合と非構造的接合の両方において、その多用途性の恩恵を受けられます。

溶接の課題

摩擦撹拌溶接中に、工具が適度に磨耗し、熱影響部が軟化する場合があります。 6xxx 合金は一般にプロセスによく反応しますが、表面欠陥を回避し、一貫した溶接品質を維持するにはパラメータを制御する必要があります。適切な工具を選択すると、スムーズな接合が保証され、工具の寿命が長くなります。

7xxxシリーズ概要

アプリケーション

7xxx シリーズは、航空宇宙、EV サブフレーム、スポーツ用品の高性能接合に使用されています。これらの合金は、軽量で安全性が重要なコンポーネントに不可欠な、優れた強度重量比を実現します。その主な化学元素である亜鉛は、要求の厳しい溶接用途の機械的特性を向上させます。

溶接の課題

7xxx シリーズに接続する場合は、高硬度と適度な耐食性を考慮する必要があります。摩擦撹拌溶接ツールは、摩耗の増加に耐え、長期間の生産稼働にわたって性能を維持する必要があります。適切な工具材料を選択すると、早期故障が防止され、欠陥のない溶接が保証されます。

ヒント: 接合部の品質と生産効率を最大化するために、摩擦撹拌溶接ツールを常に特定の合金シリーズおよび用途に合わせてください。

摩擦撹拌溶接ツールの種類

選択すると アルミニウム合金用の fsw ツールを使用するには、主な種類とその独自の機能を理解する必要があります。各ツールの設計は、溶接品質、プロセス効率、およびさまざまな合金シリーズとの互換性に影響を与えます。適切な選択により、摩擦撹拌溶接プロジェクトで強力で欠陥のない接合を確実に実現できます。

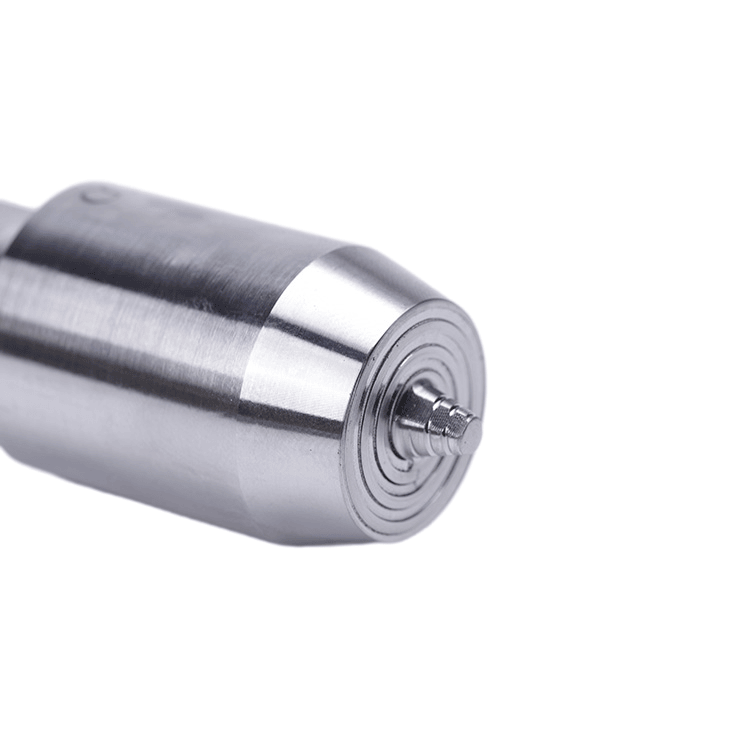

固定ピンツール

特徴

固定ピン fsw ツールは、依然としてアルミニウム合金の接合に最も一般的な選択肢です。これらのツールは、ショルダーとピンという 2 つの主要な部分で構成されていることがわかります。ショルダーは摩擦熱を発生させて圧力を加え、ピンは軟化した材料をかき混ぜて混合します。ピンの長さや肩の直径などの工具の形状は、発熱、材料の流れ、溶接部の構造に直接影響します。ほとんどの固定ピンツールは、標準用途には H13 などの工具鋼を使用します。高強度合金の場合は、超合金や炭化タングステンが使用される場合があります。

• シンプルなデザインなのでコストパフォーマンスに優れています。

• 形状はプロセス速度と欠陥形成に影響します。

• 幅広い厚みに対応します。

最適な用途

5mm以下のアルミニウムシートを溶接するには、固定ピンfswツールを使用する必要があります。これらのツールは、簡単で信頼性の高い接合が必要な自動車、航空宇宙、および一般製造において優れています。シンプルさと耐久性により、大量生産に最適です。

自己反応ツール

特徴

自己反応型 fsw ツールはボビン ツールと呼ばれることがあり、ワークピースの両側に 1 つずつ、合計 2 つのショルダーを備えています。この設計により、入熱のバランスが取れ、歪みが軽減されます。バッキングアンビルが不要なため、セットアップが簡単になります。デュアルショルダーアプローチにより、特に厚いプレートの温度制御と材料の流れが改善されます。

• 溶接部全体の熱分布が向上します。

• 残留応力が減少し、接合特性が向上しました。

• 後方支援は必要ありません。

最適な用途

厚いアルミニウム板を溶接するとき、または歪みを最小限に抑えたいときに、自己反応 fsw ツールの利点が得られます。これらのツールは、特にバッテリー トレイや大型構造コンポーネントなどの要求の厳しい用途において、優れた溶接品質とプロセス効率を実現します。研究によると、ボビンツールは溶接強度と外観の両方において従来の設計を上回ることができます。

工具材料（工具鋼、PCBN、W-Re）

耐久性

fsw ツールを選択するときは、ツールの材質を考慮する必要があります。 H13 や M2 などの工具鋼は、ほとんどのアルミニウム合金に対して優れた耐摩耗性と手頃な価格を提供します。高強度合金または摩耗性合金の場合、多結晶立方晶窒化ホウ素 (PCBN) およびタングステン レニウム (W-Re) は、優れた耐久性と長い工具寿命を実現します。

合金の互換性

工具材料の選択は、合金シリーズと生産ニーズによって異なります。工具鋼は 6xxx シリーズの合金とよく合います。 PCBN および W-Re は、より高い硬度と熱安定性が重要な 2xxx および 7xxx シリーズで優れています。適切な材料を用途に適合させることで、一貫した溶接品質が保証され、ダウンタイムが削減されます。

注: 摩擦撹拌溶接の最近の進歩には、レーザー加熱やプラズマ支援 FSW などの熱支援方法が含まれます。これらの革新により、溶接品質が向上し、工具の摩耗が軽減され、最新の fsw 工具と互換性のある合金の範囲が拡大します。

fsw ツールの種類とその材料を理解することは、あらゆるアルミニウム合金の摩擦撹拌溶接プロセスを最適化するのに役立つことがわかります。

2026 年の FSW ツールの選択肢トップ 3

NEV/EV および軽量製造分野で高品質の溶接を実現するには、適切な摩擦撹拌溶接ツールを選択することが不可欠です。工具の材質だけでなく、それが生産目標や機器の機能とどのように適合するかについても考慮する必要があります。 Dongguan Zhihui Welding Technology Co., Ltd. は、これらの主要なツールの選択肢をサポートするように摩擦撹拌溶接機を設計し、最新のアルミニウム接合の需要を確実に満たします。

工具を合金と用途の両方に適合させると、溶接品質と生産効率が最大化されます。

PCBNツール

主な特長

PCBN (多結晶立方晶窒化ホウ素) ツールは、優れた硬度と熱安定性を備えています。激しい摩擦や熱の下でも形状と鋭さを維持する能力の恩恵を受けられます。これらの工具は溶接部に優れた微細構造特性をもたらし、優れた機械的性能をもたらします。硬質または耐熱性のアルミニウム合金を接合する必要がある場合、PCBN ツールが優れていることがわかります。

合金マッチ

2xxx および 7xxx アルミニウム シリーズには PCBN ツールを使用する必要があります。これらの合金は、強度と硬度が高いため、重大な課題を抱えています。 PCBN ツールを使用すると、バッテリー エンクロージャや航空宇宙部品などの要求の厳しい用途でも、欠陥のない溶接を実現し、一貫した品質を維持できます。

長所と短所

• 長所:

  • 特に硬質アルミニウム合金において最高の溶接品質を実現します。

  • 長時間の生産作業でもツールの形状を維持します。

  • 欠陥のリスクを軽減し、接合強度を向上させます。

• 短所:

  • 他の工具材料に比べてイニシャルコストが高い。

  • 一部の用途では、急速な劣化によって工具寿命が制限される場合があります。

PCBN ツールが提供する 比類のない溶接強度と微細構造品質を備えていますが、コストと生産ニーズを比較検討する必要があります。

工具鋼(H13/M2)

主な特長

H13 や M2 などの工具鋼ツールは、依然として摩擦撹拌溶接によく使われています。手頃な価格と製造の容易さがメリットです。これらの工具は優れた耐摩耗性を備え、特に中程度の生産量に重点を置く場合、ほとんどのアルミニウム合金に適しています。工具鋼工具は再加工やメンテナンスが容易なため、コストの管理に役立ちます。

合金マッチ

6xxx アルミシリーズに最適な工具鋼工具が見つかります。これらの合金は、NEV/EV シャーシ、バッテリー トレイ、冷却プレートで一般的です。工具鋼ツールを使用すると、これらの用途で信頼性の高い溶接を実現し、一貫した品質を維持できます。

長所と短所

• 長所:

  • 大規模生産にコスト効率が優れています。

  • 幅広いアルミニウム合金に適しています。

  • 製造とメンテナンスが簡単です。

• 短所:

  • 硬質または強化アルミニウム合金を溶接すると、急速な摩耗が発生する可能性があります。

  • 研磨用途や高強度用途では工具寿命が短くなる可能性があります。

特に標準的なアルミニウム合金の場合、コストと溶接品質のバランスが必要な場合は、工具鋼工具を選択する必要があります。

タングステンレニウム工具

主な特長

タングステン レニウム (W-Re) ツールは、高い融点と優れた熱伝導性および電気伝導性を兼ね備えています。高温に耐え、長い溶接サイクルでも強度を維持できるというメリットが得られます。レニウムを添加すると延性が向上します。これは高強度アルミニウム合金の効果的な溶接に不可欠です。

合金マッチ

高度な 7xxx シリーズや特定の航空宇宙グレードの材料を含む、高強度または高温アルミニウム合金にはタングステン レニウム工具を選択する必要があります。これらのツールは、EV バッテリー パックのアセンブリやダイカスト アルミニウムの接合など、耐久性と一貫した溶接品質の両方が必要な用途で優れた性能を発揮します。

長所と短所

• 長所:

  • 素晴らしい 高温強度と耐久性.

  • 要求の厳しい用途でも溶接品質を維持します。

  • 厚いまたは高強度のアルミニウム部品に適しています。

• 短所:

  • 材料構成によりコストが高くなります。

  • 脆さが懸念される場合があり、慎重な取り扱いと最適化されたツール設計が必要です。

タングステン レニウム ツールは、高温および高強度のアルミニウム溶接において優位性を発揮しますが、コストと脆性を考慮する必要があります。

FSW ツールの選択とマシンの互換性

ツールの選択がマシンの機能および生産要件と一致していることを確認する必要があります。東莞志恵溶接技術有限公司 摩擦撹拌溶接機は 3 種類のツールすべてをサポートし、幅広い NEV/EV アプリケーションに柔軟性を提供します。

ヒント: 常に機械のサプライヤーに相談してツールの互換性を確認し、最高品質の結果を得るために溶接プロセスを最適化してください。

各ツールの種類がアルミニウム溶接に特有の利点を備えていることがわかります。 PCBN ツールは硬質合金に最高の溶接品質を提供し、工具鋼ツールは標準合金にコスト効率の高いソリューションを提供し、タングステン レニウム ツールは高温または高強度の用途に優れています。工具を合金や生産のニーズに適合させることで、可能な限り最高の溶接品質と長期的な信頼性が保証されます。

溶接品質とツールの選択

アルミニウム合金で高い溶接品質を達成するには、注意深く行う必要があります。 fsw ツールの選択。適切な選択により、生産目標を達成し、欠陥を最小限に抑え、一貫した溶接パフォーマンスを実現できます。決定を下す前に、いくつかの要素を評価する必要があります。

決定要因

合金の種類

fsw ツールの選択は、特定のアルミニウム合金と一致させる必要があります。 2xxx、6xxx、7xxx などの各合金シリーズは、溶接プロセスに対する反応が異なります。より硬い合金には、より高い耐久性と熱安定性を備えた工具が必要です。たとえば、PCBN 工具は高強度合金に最適ですが、工具鋼は標準グレードに適しています。合金の材料特性は、工具の摩耗、発熱、そして最終的には溶接の品質に影響を与えます。

厚さ

ワークピースの厚さは工具の選択に大きな影響を与えます。薄いシートには固定ピンツールが必要になることがよくありますが、厚いプレートには自己反応ツールやボビンツールが役立ちます。より厚い材料には、適切な熱分布と材料の流れを確保するために、堅牢なプロファイルと最適化されたショルダー形状を備えたツールが必要です。厚さに応じて適切なツールを選択すると、欠陥を回避し、溶接の品質を維持することができます。

ジョイントデザイン

ジョイントの設計は、溶接のパフォーマンスとツールの要件の両方に影響します。ジョイントのタイプ (バット、ラップ、T ジョイントなど) を考慮し、ツールの形状が用途に適合していることを確認する必要があります。表面の洗浄や固定など、接合部を適切に準備することで、安定した溶接品質が維持されます。接合部の設計を見落とすと、不完全な融合や表面欠陥が発生する可能性があります。

ヒント: ねじ付きの円筒形や角形などのツール ピンのプロファイルは、溶接の強度と品質に大きな影響を与えます。ネジ付き円筒形プロファイルは、多くの場合、アルミニウム合金に最良の結果をもたらします。

実用的な選択のヒント

工具寿命

溶接品質を犠牲にすることなく工具寿命を最大化したいと考えています。生産量と合金の種類に応じた工具材料を選択してください。高強度合金の場合は、工具寿命を延ばすために PCBN またはタングステン レニウム工具を選択してください。ツールの摩耗を定期的に監視し、溶接のパフォーマンスに影響を与える前にツールを交換してください。

料金

を考慮してください。 総所有コストも考慮します。購入価格だけでなく、機械の能力を過剰に指定したり、合金に適さない工具を選択したりすると、出費が増加する可能性があります。耐久性と安定した溶接品質の両方を提供するツールを選択することで、初期投資と長期的な節約のバランスを保ちます。メンテナンスや交換の費用が高くなる可能性があるため、初期費用のみに注目しないでください。

アプリケーションの適合性

fsw ツールの選択が特定のアプリケーションと一致していることを確認してください。機械の互換性や治具のニーズなど、溶接装置を検討してください。回転速度やトラバース速度などの機械設定を調整して、選択した合金と厚さの溶接品質を最適化します。適切な材料の準備と接合部の設計により、溶接性能がさらに向上します。

• 重要なパラメータ: 最適な溶接品質を監視するための

  • ツール回転速度

  • 横行速度

  • 軸力

  • 工具プロファイルと形状

  • 工具温度制御

注意: fsw ツールの慎重な選択とプロセス パラメータの制御は、溶接品質に直接影響し、欠陥率を低減し、あらゆる用途で望ましい溶接特性を確実に達成できるようにします。

FSWツール比較表

工具タイプと合金シリーズの比較

互換性

アルミニウム合金用の摩擦撹拌溶接ツールを選択する際には、明確な基準が必要です。次の表は、最も一般的な工具タイプと合金シリーズの互換性とパフォーマンスをまとめたものです。このクイック ガイドは、工具を合金および用途に適合させ、意思決定プロセスを合理化するのに役立ちます。

ヒント: この表を使用すると、どの工具タイプが合金シリーズや生産要件に適合するかを簡単に特定できます。時間を節約し、ツール選択の試行錯誤を減らします。

パフォーマンス

各工具がさまざまな合金でどのように機能するかを理解したいと考えています。性能は溶接の品質、機械的特性、欠陥率によって決まります。研究によると、特に AA1100 アルミニウムでは、複動ツールはボビン ツールと比較して欠陥が少なく、よりきれいで均一な溶接が得られます。適切なツールを選択すると、撹拌ゾーンで優れた引張強度と均一な結晶粒の微細化が実現します。

• PCBN ツールは、硬質合金に対して最高の溶接品質を実現します。工具の形状を維持し、要求の厳しい用途での欠陥を軽減します。

• 工具鋼工具は、標準合金に対して信頼性の高い性能を提供します。コスト削減とメンテナンスの容易さのメリットが得られます。

• タングステン レニウム ツールは高温に耐え、長い溶接サイクルでも強度を維持します。厚いアルミニウム部品または高強度アルミニウム部品で一貫した溶接品質を実現します。

• ボビンツールは柔軟性と優れた硬度を備えています。歪みを最小限に抑え、厚板の溶接の外観を改善します。

• 複動工具は、均一な接合を生成し、引き裂き欠陥を最小限に抑えることに優れています。機械的特性と溶接の一貫性が向上します。

注: AA5083 の弾道抵抗研究では、FSW 溶接部が優れた性能を発揮することが示されています。 よりも 30% 悪くなる。 発射体の衝撃下では、ベースマテリアルターゲットツールとプロセスを選択するときは、機械的特性の要件を考慮する必要があります。

• 工具の種類を合金シリーズや用途に適合させることで、溶接品質と生産効率が向上します。

• 情報に基づいた工具の選択により、欠陥率を削減し、機械的特性を最適化できます。

クイック リファレンス: 次の摩擦撹拌溶接プロジェクトを開始する前に、表とパフォーマンスに関するメモを確認してください。 NEV/EV および軽量製造において最高の結果を保証します。

これで、アルミニウム合金用の FSW ツールの上位 3 つの選択肢がわかりました。2xxx および 7xxx シリーズ用の PCBN ツール、6xxx シリーズ用の工具鋼、高強度または厚いコンポーネント用のタングステン レニウムです。適切なツールを選択することで、NEV/EV および軽量製造における溶接品質と生産効率が保証されます。

• 新エネルギー自動車産業の急速な成長により、製品の品質と効率に溶接技術が不可欠になっています。

• FSW は、安全性に不可欠な EV バッテリー エンクロージャに強力な漏れ防止シールを提供します。
  お客様の技術的および経済的ニーズに合わせて、Dongguan Zhihui Welding Technology Co., Ltd. などの FSW 機械サプライヤーにご相談ください。

よくある質問

2xxx アルミニウム合金の溶接に最適な FSW ツールは何ですか?

PCBN ツールを使用すると最高の結果が得られます。これらのツールは、2xxx シリーズ合金の高い強度と硬度を処理し、欠陥のない溶接と優れた機械的特性を保証します。

自分の用途に適した工具材料を選択するにはどうすればよいですか?

工具材料を合金シリーズや生産ニーズに合わせます。工具鋼は 6xxx 合金に適しています。 PCBN とタングステン レニウムは、高強度または厚いアルミニウム コンポーネントに最適です。

すべてのアルミニウム合金に 1 つの FSW ツールを使用できますか?

すべての合金に対して 1 つのツールを使用するべきではありません。各合金シリーズには、特定の工具材料と設計が必要です。適切な工具を選択すると、溶接の品質が向上し、工具の寿命が長くなります。

FSW 工具寿命に影響を与える要因は何ですか?

適切な材料を選択し、摩耗を監視し、溶接パラメータを最適化することで、工具の寿命を延ばします。高強度合金や厚板には、PCBN やタングステン レニウムなどの耐久性のある工具が必要です。

Dongguan Zhihui Welding Technology Co., Ltd. の機械はすべての種類のツールと互換性がありますか?

Dongguan Zhihui Welding Technology Co., Ltd. の機械では、PCBN、工具鋼、タングステン レニウム工具を使用できます。これらの機械は、幅広い NEV/EV および軽量製造アプリケーションをサポートします。

ツールの形状は溶接の品質にどのような影響を与えますか?

適切な工具形状を選択することで、溶接の品質が向上します。ピンの形状、ショルダー径、プロファイルは、発熱、材料の流れ、接合強度に影響します。

EV製造における摩擦撹拌接合の主な利点は何ですか?

強力で漏れのない接合、歪みの軽減、環境に優しい生産が得られます。 FSW は、電気自動車向けの信頼性の高いバッテリー エンクロージャ、冷却プレート、構造部品を保証します。

FSW ツールの選択に関する専門家のアドバイスはどこで得られますか?

Dongguan Zhihui Welding Technology Co., Ltd. などの FSW 機械サプライヤーにご相談ください。合金、用途、生産目標に基づいてカスタマイズされた推奨事項を提供します。
